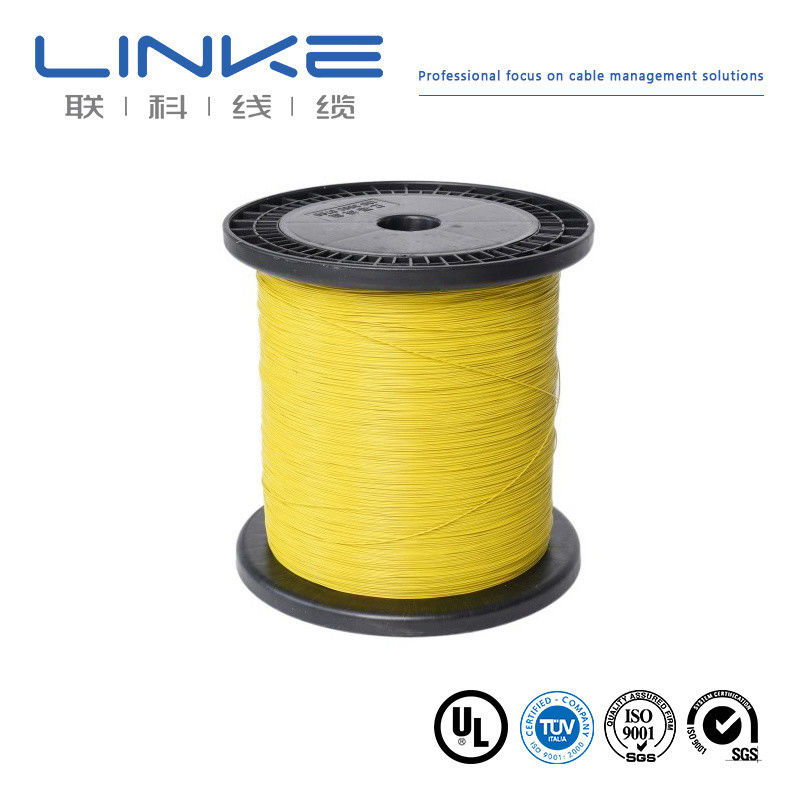

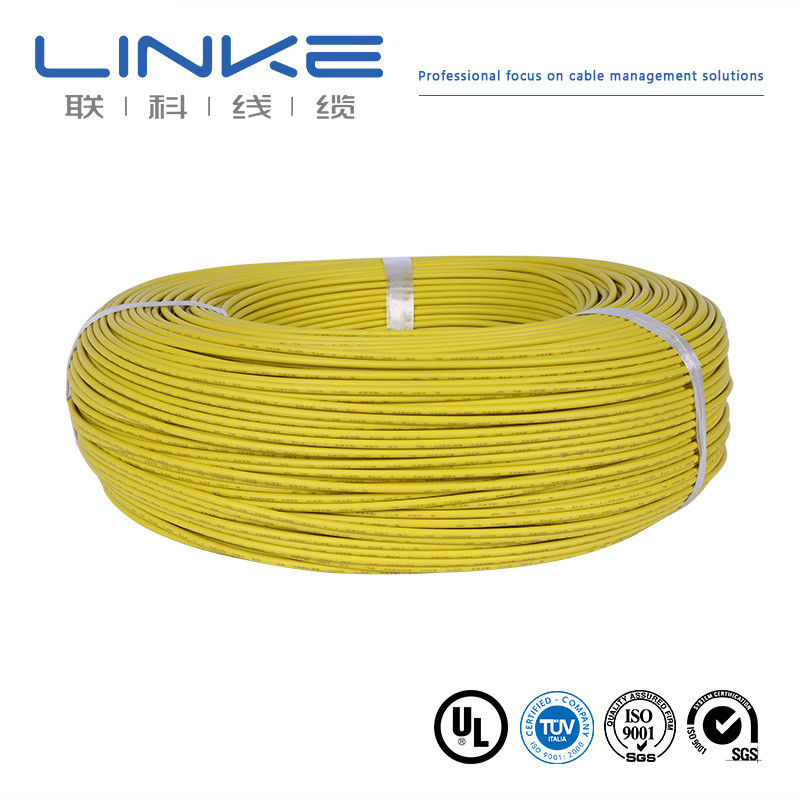

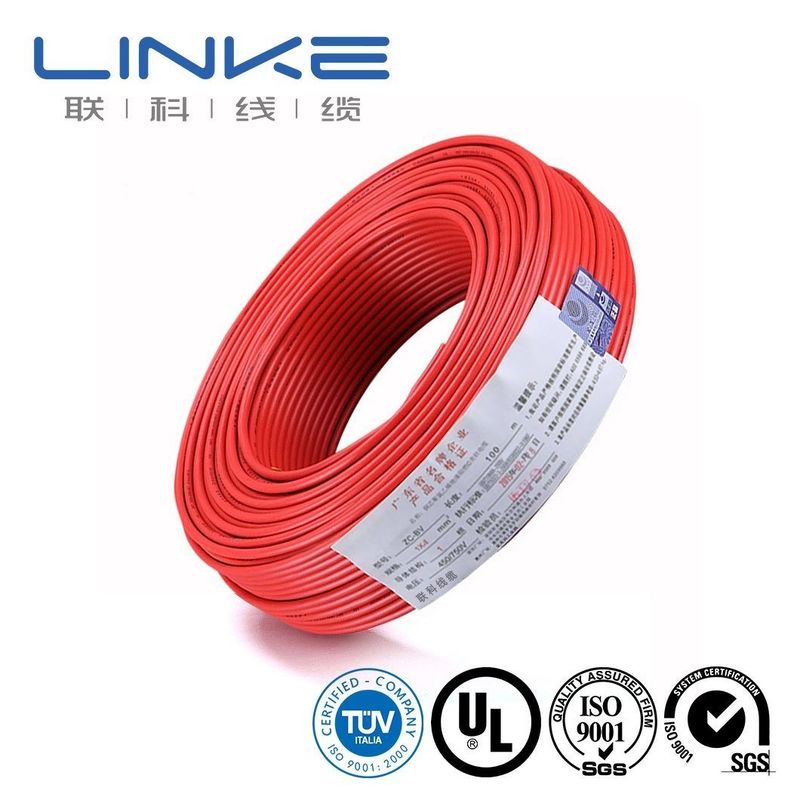

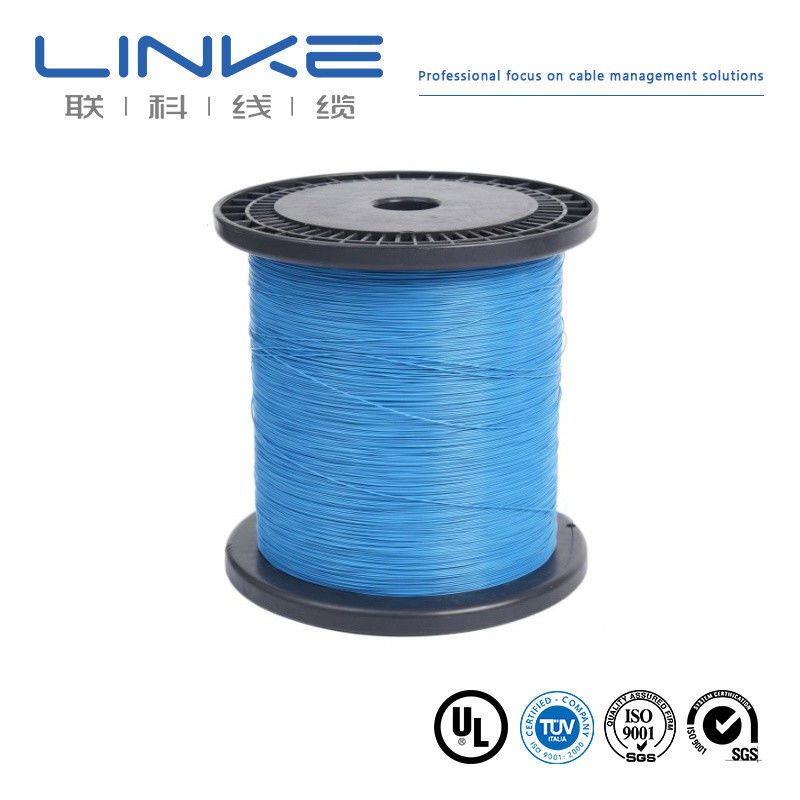

Cavo ignifugo certificato UL TUV con guaina in PVC e isolamento in XLPE
I cavi di compensazione per termocoppie, noti anche come cavi per strumentazione, sono progettati per applicazioni di misurazione della temperatura di processo. Questi cavi presentano una costruzione simile ai cavi per strumentazione a coppia, ma utilizzano materiali conduttori specializzati per abbinare le proprietà termoelettriche delle termocoppie utilizzate per i sistemi di rilevamento e controllo della temperatura.
Tipi di cavi di compensazione per termocoppie
Il nostro stabilimento di produzione è specializzato nella produzione di vari tipi di fili di compensazione per termocoppie, tra cui KX, EX, JX, TX, SC/RC, KCA e KCB. Questi prodotti sono fabbricati in conformità con le specifiche GB/T 4990-2010 (Standard Nazionale Cinese) e IEC584-3 (Standard Internazionale).
Classificazione del filo di compensazione
X: Tipo di estensione - la lega del filo di compensazione corrisponde alla composizione della lega della termocoppia
C: Tipo di compensazione - la lega del filo presenta caratteristiche simili alla lega della termocoppia entro specifici intervalli di temperatura
| Codice termocoppia |
Tipo di compensazione |
Nome filo di compensazione |
Positivo |
Negativo |
| S |
SC |
rame-costantana 0.6 |
rame SPC |
costantana 0.6 SNC |
| R |
RC |
rame-costantana 0.6 |
rame RPC |
costantana 0.6 RNC |
| K |
KCA |
Ferro-costantana22 |
Ferro KPCA |
costantana22 KNCA |
| K |
KCB |
rame-costantana 40 |
rame KPCB |
costantana 40 KNCB |
| K |
KX |
Nichel-Cromo10-Nichel-Silicio3 |
Nichel-Cromo10 KPX |
Nichel-Silicio3 KNX |
| N |
NC |
Ferro-costantana 18 |
Ferro NPC |
costantana 18 NNC |
| N |
NX |
Nichel-Cromo14Silicio-Nichel-Silicio4Magnesio |
Nichel-Cromo14Silicio NPX |
Nichel-Silicio4Magnesio NNX |
| E |
EX |
Nichel-Cromo10-Costantana45 |
Nichel-Cromo10 EPX |
Costantana45 ENX |
| J |
JX |
Ferro-costantana 45 |
Ferro JPX |
costantana 45 JNX |
| T |
TX |
rame-costantana 45 |
rame TPX |
costantana 45 TNX |
Specifiche dei materiali
Composizione chimica
| Materiale |
Ni |
Cr |
Si |
Mn |
Al |
| KP(Nichel-Cromo) |
90 |
10 |
|
|
|
| KN(Alumel) |
95 |
|
1-2 |
0.5-1.5 |
1-1.5 |
Proprietà fisiche e meccaniche
| Materiale |
Densità (g/cm³) |
Punto di fusione (°C) |
Resistenza alla trazione (MPa) |
Resistività volumetrica (μΩ.cm) |
Allungamento (%) |
| KP(Nichel-Cromo) |
8.5 |
1427 |
>490 |
70.6 (20°C) |
>10 |
| KN(Alumel) |
8.6 |
1399 |
>390 |
29.4 (20°C) |
>15 |
Specifiche del prodotto
Conduttore: Filo di rame ricotto flessibile e nudo
Isolamento: Silicone
Colori della guaina: Nero, Arancione, Rosso, Giallo, Blu (singolo e doppio isolamento)
Dimensioni in SQ MM (Europeo): Da 4 mm² a 240 mm²
Dimensioni AWG (Nord America): 0AWG-10AWG
Intervallo di temperatura: -60°C a 200°C
| Marca |
LINKE |
Sezione trasversale (mm²) |
0.01-500mm² |
| Misuratore del filo (AWG) |
[es. 24AWG, 28AWG] |
Conduttore |
Rame stagnato / rame nudo, in base ai requisiti del cliente |
| Materiale isolante |
PVC/TPU/gomma siliconica/PE/PP/XLPE/Nylon/altro |
Materiale della guaina |
[PVC/PU/Gomma/Treccia/ecc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/ecc. |
Lunghezza personalizzata |
[es. 1m, 3ft, 5m ±5% di tolleranza] |
| Tipo di cavo |
[Medico/Alimentazione/Audio/Coassiale/Elettrico/Automotive/Accumulo di energia//ecc.] |
Schermatura |
[Schermato/Non schermato/Schermatura a treccia] |
| Impedenza |
[es. 75Ω (per cavi coassiali)] |
Stampa/Logo |
[Testo/Etichetta/Logo, massimo 20 caratteri] |
| Raggio di curvatura |
[es. ≥5× diametro del cavo] |
Corrente nominale |
[es. 5A] |
| Tensione nominale |
[es. 30V AC/DC] |
Materiale del connettore |
[Placcato oro/Placcato nichel/Ottone/ecc.] |
| Connettori |
[es. USB Type-C, Jack da 3.5mm, RJ45] |
Guaina |
XLPE o PE o PVC GOMMA |
| Tempo di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/Bianco/Rosso/Pantone personalizzato/ecc.] |
| temperatura |
Meno 70°C a 350°C (-70°C ~ 350°C) |
Pacchetto |
Rotolo/scatola/piastra/Personalizzato |
| Servizi di supporto |
cavo personalizzato, soluzioni end-to-end, inclusi taglio preciso, crimpatura e installazione di capicorda (specificare materiale, es. rame/nichelato) |
Certificazioni e standard
I nostri prodotti soddisfano numerosi standard internazionali tra cui UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269, UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664, ISO9001, ISO13485 e TS16949.
Domande frequenti
1. Siete un produttore o una società commerciale?
Siamo un produttore professionale con controllo completo sui processi di produzione. Diamo il benvenuto alle visite in fabbrica e offriamo un servizio di prelievo a Shenzhen.
2. Come posso ottenere un campione per testare la vostra qualità?
I campioni sono forniti gratuitamente. I nuovi clienti sono responsabili dei costi del corriere.
3. Qual è la vostra quantità minima d'ordine?
La quantità minima d'ordine è normalmente di 100 metri. A causa del peso del cavo, si raccomanda il trasporto marittimo per costi di trasporto ottimali.
4. Posso ottenere uno sconto?
Gli sconti sono disponibili in base alla quantità dell'ordine. Vi preghiamo di contattarci per prezzi specifici e accordi di trasporto.
5. La vostra azienda accetta la produzione OEM?
Sì, offriamo servizi OEM inclusa la stampa del nome dell'azienda e schede di qualità personalizzate per la promozione del marchio.
