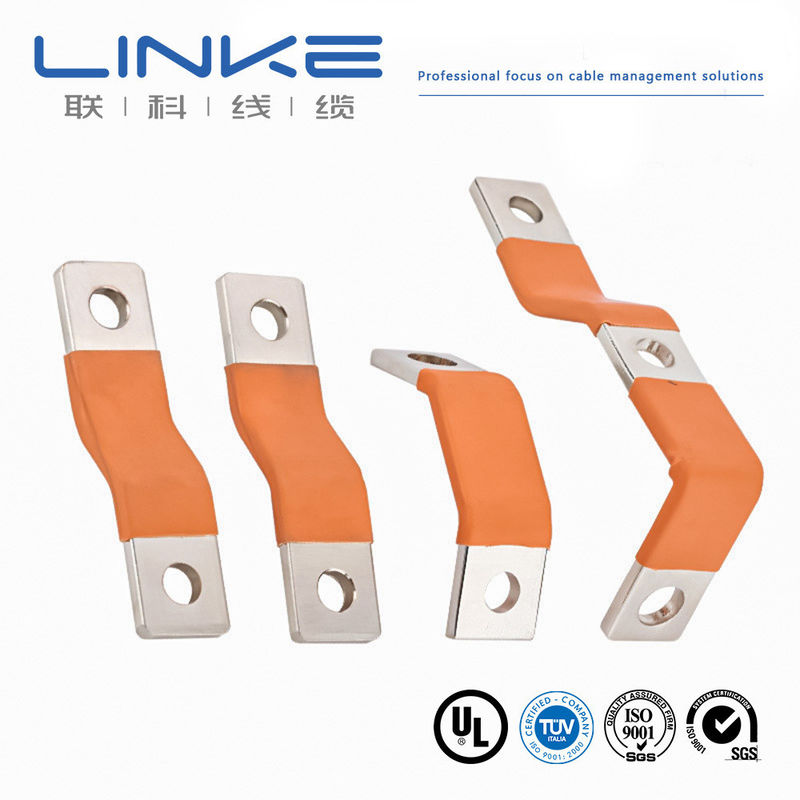

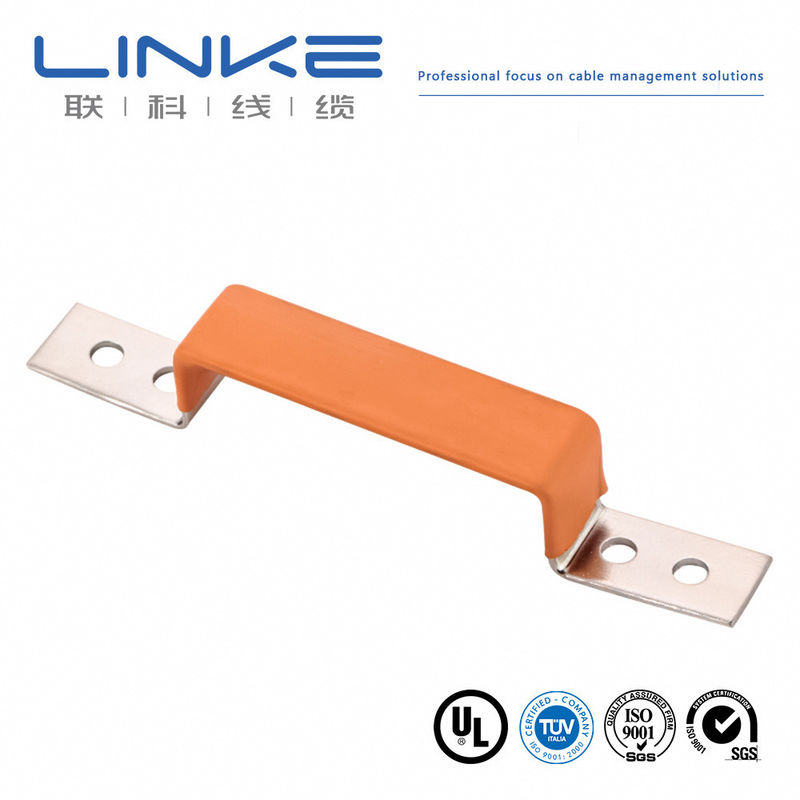

Barra Collettrice Flessibile Personalizzata Isolante - Barra Collettrice Piatta in Rame per Applicazioni Batteria

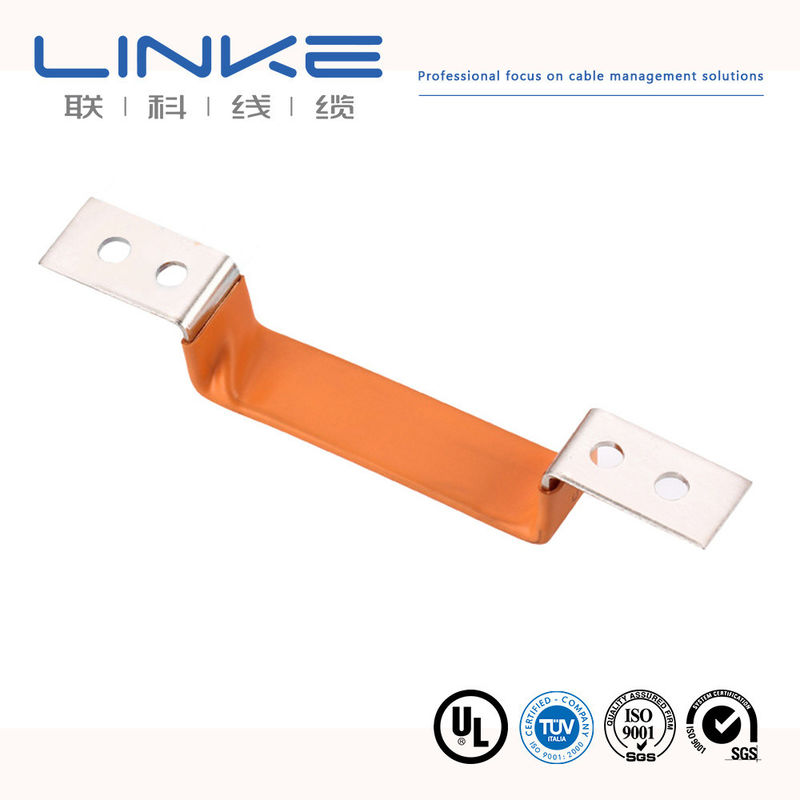

Le barre collettrice flessibili sono prodotte saldando insieme parti di fogli di rame, utilizzando rame puro al 99,9%. Questa costruzione offre un'eccellente conducibilità con impurità minime, mentre le barre collettrice in rame laminato offrono una maggiore area superficiale per il trasporto di corrente.
Specifiche Fogli di Rame
Intervallo di spessore: da 0,05 mm a 0,3 mm. Le superfici di contatto possono essere stagnate o argentate secondo le esigenze dell'utente. La capacità di corrente è calcolata sulla base di una cinghia a maglia da 1 mm² con una corrente di carico effettiva di 4A. I conduttori in rame con diverse aree sezionali presentano parametri variabili. Aree più grandi possono essere multistrato o configurate come set.
Standard Materiali
| Standard |
Specifiche |
| GB |
Rame T2 con Min. 99,9% |
| DIN |
E-Cu58 (Numero: 2.0065) |
| EN |
Cu-ETP (Numero: CW004A) |
| ISO |
Cu-ETP |
| UNS |
C11000 |
| JIS |
C1100 |
| BS |
C101 |
| Altro |
Materiali personalizzati disponibili su richiesta |
Specifiche Tecniche
- Resistenza: 0,00001 Ω
- Conducibilità: 57%
- Spessore Monostrato Foglio di Rame: 0,1/0,2/0,3/0,5/1,0 mm (spessore adeguato consigliato in base alla struttura della barra collettrice)

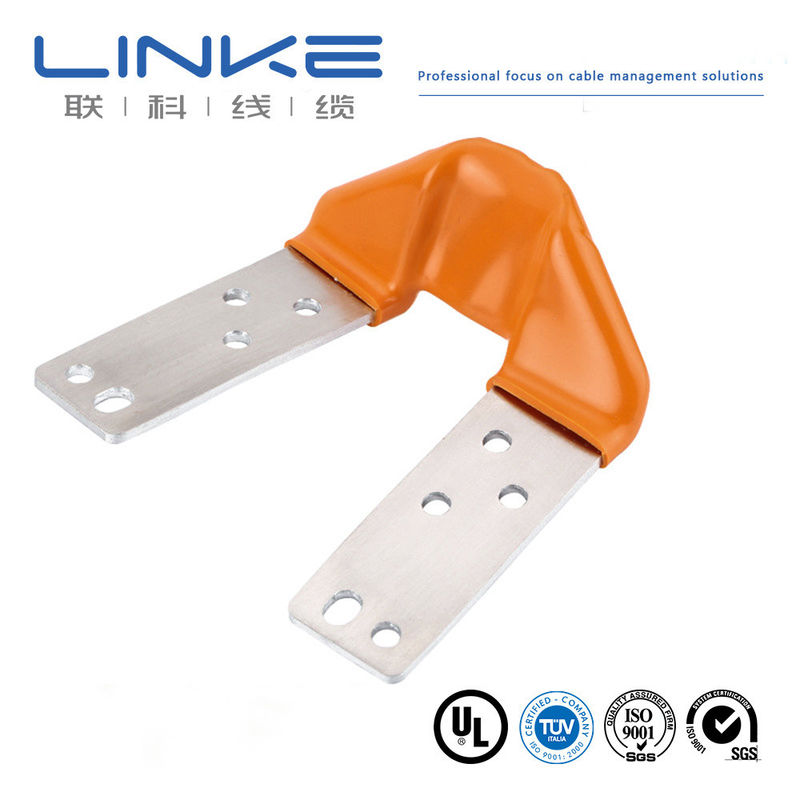

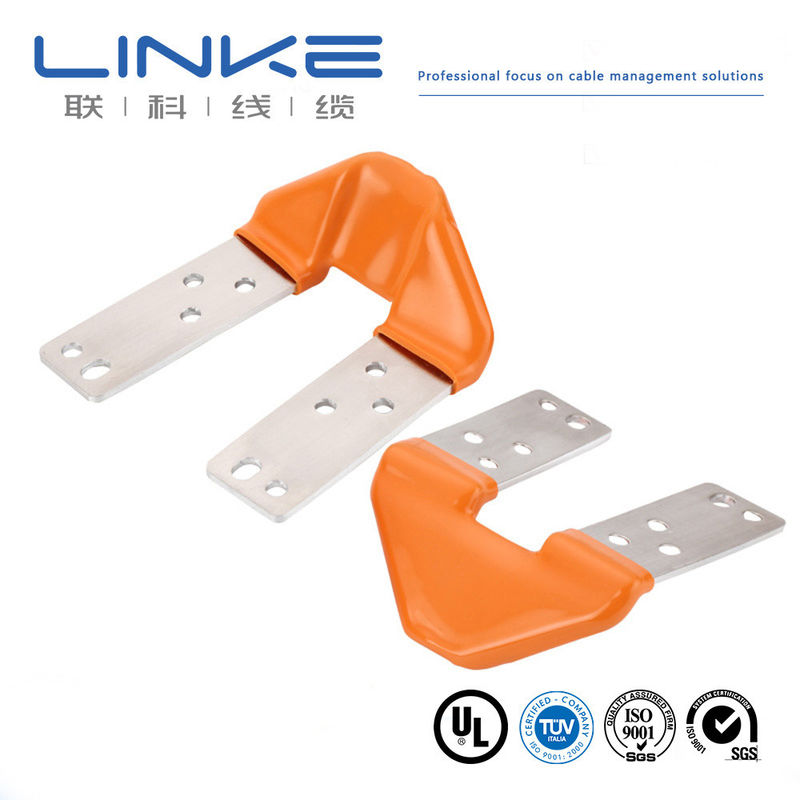

- Materiale Isolante: Rivestimento per immersione in PVC con eccellenti prestazioni, adatto per barre collettrice di forma speciale, resistente alla rottura durante piegature ripetute
- Prestazioni Isolamento: Sia il PE che il PVC offrono buone prestazioni, con il rivestimento per immersione in PVC superiore ai tubi termoretraibili in PE
- Ritardante di Fiamma/Resistenza al Fuoco: UL94-V-0 o personalizzato secondo le vostre esigenze
- Placcatura Superficiale: Opzioni di nichelatura, stagnatura o argentatura disponibili
- Spessore Placcatura: Normalmente da 3 µm a 12 µm o personalizzato
- Test Nebbia Salina: Il nichel resiste a 240 ore in ambiente neutro (argento e stagno hanno una resistenza inferiore)
- Test di Piegatura: Resiste a 10.000 piegature con un angolo di 15 radianti senza rotture o fratture
- Temperatura Operativa: -45°C a +150°C
- Resistenza alla Trazione Foglio di Rame: ≥500N
Prestazioni Test di Perdita
Risultati test manicotti per immersione in PVC:
- 3500VDC per 30s a 1,5 mm di spessore: Perdita 0,025 mA
- 5000 VAC per 30s a 60s a 1,8 mm - 2,0 mm di spessore: Perdita 0,065 mA
Forniamo soluzioni personalizzate in base ai vostri specifici requisiti di tensione di lavoro.
Test di Aumento Temperatura
I test variano in base all'area della sezione trasversale della barra collettrice flessibile. Forniamo rapporti completi sui test di aumento temperatura prima della consegna su richiesta.
Informazioni sull'Ordine
- Tempo di Preventivo: 1-3 giorni lavorativi dopo la ricezione della vostra richiesta
- Consegna Campione/Ordine di Prova: 5-15 giorni lavorativi a seconda della struttura della barra collettrice e del processo di produzione
Certificazioni di Qualità e Ambientali
- Gestione Qualità: IATF 16949 per l'Industria Automobilistica
- Ecologico: Conforme ROHS, REACH
Opzioni Conduttore
Conduttore: Filo di rame ricotto flessibile nudo
Isolamento: Rame
Colori Guaina: Nero, Arancione, Rosso, Giallo, Blu (monoisolato e doppio isolato)
Dimensioni SQ MM (stile europeo): Personalizzabili
Dimensioni AWG (stile nordamericano): Personalizzabili
Intervallo di Temperatura: Personalizzabile
Opzione Isolamento in Silicone
Conduttore: Filo di rame ricotto flessibile nudo
Isolamento: Silicone
Colori Guaina: Nero, Arancione, Rosso, Giallo, Blu (monoisolato e doppio isolato)
Dimensioni SQ MM: da 4 mm² a 240 mm²
Dimensioni AWG: 0AWG-10AWG
Intervallo di Temperatura: -60°C a 200°C

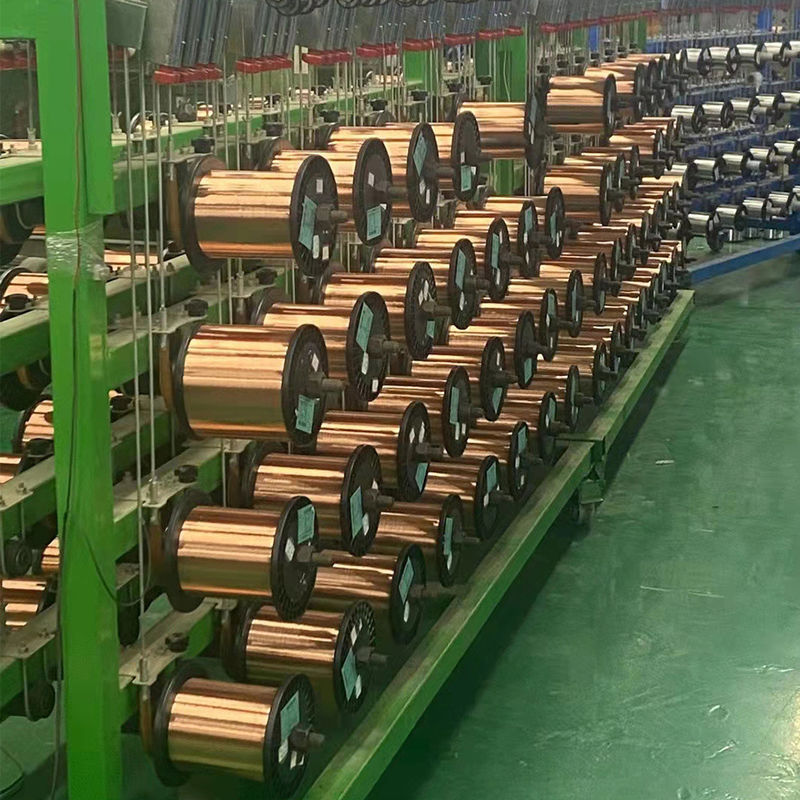

Profilo Produttore
Linke Cable Technology Co., Ltd è un produttore cinese leader di cavi con oltre 10 anni di esperienza nella R&S, produzione e commercializzazione di prodotti per fili e cavi. Siamo specializzati nella fornitura di soluzioni di cavi personalizzate in tutto il mondo, inclusi cavi di ricarica per veicoli elettrici, cavi medicali, cavi in silicone, cavi a spirale, cavi intrecciati, cavi a doppio filo, fili UL e cavi automobilistici.
Il nostro approccio ingegneristico garantisce lo sviluppo di cavi superiori che migliorano la qualità e le prestazioni per i nostri clienti.
| Marchio |
LINKE |
Sezione Trasversale (mm²) |
0,01-500 mm² |
| Calibro Filo (AWG) |
[es. 24AWG, 28AWG] |
Conduttore |
Rame stagnato / rame nudo, in base ai requisiti del cliente |
| Materiale Isolante |
PVC/TPU/Gomma siliconica/PE/PP/XLPE/Nylon/altro |
Materiale Guaina |
[PVC/PU/Gomma/Intreccio/ecc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/ecc. |
Lunghezza Personalizzata |
[es. 1m, 3ft, 5m ±5% tolleranza] |
| Tipo di Cavo |
[Medicale/Alimentazione/Audio/Coassiale/Elettrico/Automotive/Accumulo energia//ecc.] |
Schermatura |
[Schermato/Non schermato/Schermatura a treccia] |
| Impedenza |
[es. 75Ω (per cavi coassiali)] |
Stampa/Logo |
[Testo/Etichetta/Logo, max. 20 caratteri] |
| Raggio di Curvatura |
[es. ≥5* diametro cavo] |
Corrente Nominale |
[es. 5A] |
| Tensione Nominale |
[es. 30V AC/DC] |
Materiale Connettore |
[Placcato oro/Placcato nichel/Ottone/ecc.] |
| Connettori |
[es. USB Type-C, Jack 3,5 mm, RJ45] |
Guaina |
XLPE o PE o PVC GOMMA |
| Tempo di Consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/Bianco/Rosso/Pantone personalizzato/ecc.] |
| Temperatura |
Meno 70°C a 350°C (-70°C ~ 350°C) |
Pacchetto |
Rotolo/scatola/piastra/Personalizzato |
| Servizi di Supporto |
cavo personalizzato, soluzioni end-to-end, inclusi taglio preciso, crimpatura e installazione di capicorda (specificare materiale, es. rame/nichelato) |
Certificazioni
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conduttore singolo, isolamento termoplastico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
Materiale di Cablaggio per Elettrodomestici CNR
Domande Frequenti
Siete un produttore o una società commerciale?
Siamo un produttore professionale che controlla il vostro ordine dall'inizio alla fine. Diamo il benvenuto alle visite e offriamo un servizio di ritiro a Shenzhen.
Come posso ottenere un campione per testare la vostra qualità?
I campioni sono gratuiti per i clienti. Ci si aspetta che i nuovi clienti paghino i costi del corriere.
Qual è la vostra quantità minima d'ordine?
Normalmente 100m. Tuttavia, a causa del peso del cavo, consigliamo di ordinare quantità adeguate per evitare costi di trasporto elevati. Il trasporto marittimo è l'opzione più economica.
Posso ottenere uno sconto?
Gli sconti dipendono dalla quantità dell'ordine. Possiamo offrire sconti e coprire i costi di trasporto per ordini più grandi. Vi preghiamo di contattarci per i dettagli.
La vostra azienda accetta produzione OEM?
Sì, possiamo stampare il nome della vostra azienda e persino personalizzare schede di qualità per promuovere il vostro marchio.
