Fili e cavi di collegamento elettrico con nucleo in rame multiconduttore
Applicazioni di cavi automobilistici
- Cavi della batteria:Cavi di maggior diametro per il collegamento delle batterie ai sistemi elettronici e alla messa a terra del veicolo, disponibili nei colori standard nero e rosso con conduttori in rame nudo.
- Cavi di collegamento:Conduttori in rame a isolamento singolo (solidi o intrecciati) con guaina in PVC, gomma cloroprene o gomma siliconica, comunemente TEW UL1015 o tipi di cavi motore.
- Cavi degli altoparlanti:Cavi a doppio conduttore per collegamenti di sistemi audio, isolati con gomma PVC, PE o Teflon, codificati a colori rosso e nero per l'identificazione della polarità.
- Cavi del rimorchio:Cablaggio essenziale per applicazioni di traino, alimentazione delle luci del rimorchio, comprese luci posteriori, luci dei freni e indicatori di direzione.
Specifiche del prodotto
| Nome del prodotto |
Cavo automobilistico a bassa tensione in poliolefina reticolata con irradiazione standard americano GXL |
| Conduttore |
Filo di rame stagnato o rame nudo intrecciato da 20 AWG ~ 8 AWG |
| Isolamento |
Poliolefina reticolata (XLPE); isolamento in elastomero termoplastico, conforme agli standard ambientali ROHS e REACH |
| Temperatura nominale |
125°C |
| Temperatura operativa |
-40℃~155℃ |
| Tensione nominale |
50 V |
| Test ambientali |
Conforme alla direttiva ambientale RoHS dell'UE e superato i test SGS |
| Imballaggio |
500 m/rotolo |
| Applicazioni |
Cavi di collegamento a bassa tensione per impianti elettrici interni di automobili; cavi di collegamento per apparecchi e strumenti elettrici di automobili, motocicli e altri veicoli |
Caratteristiche del prodotto
- Spessore isolante standard per facilitare il taglio e la spelatura dei cavi
- Elevata flessibilità con resistenza agli acidi, agli alcali, all'olio, al calore e al freddo
- Ignifugo, resistente all'usura, resistente all'umidità e resistente alla muffa
- Eccellenti proprietà meccaniche e stabilità termica
- Resistenza superiore alle alte e basse temperature e resistenza all'attrito

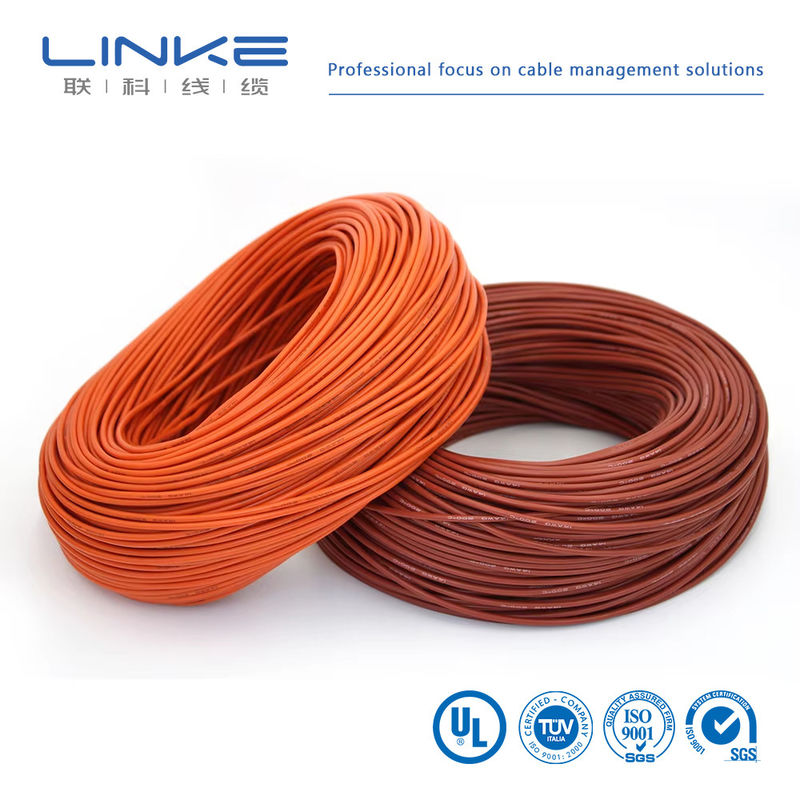

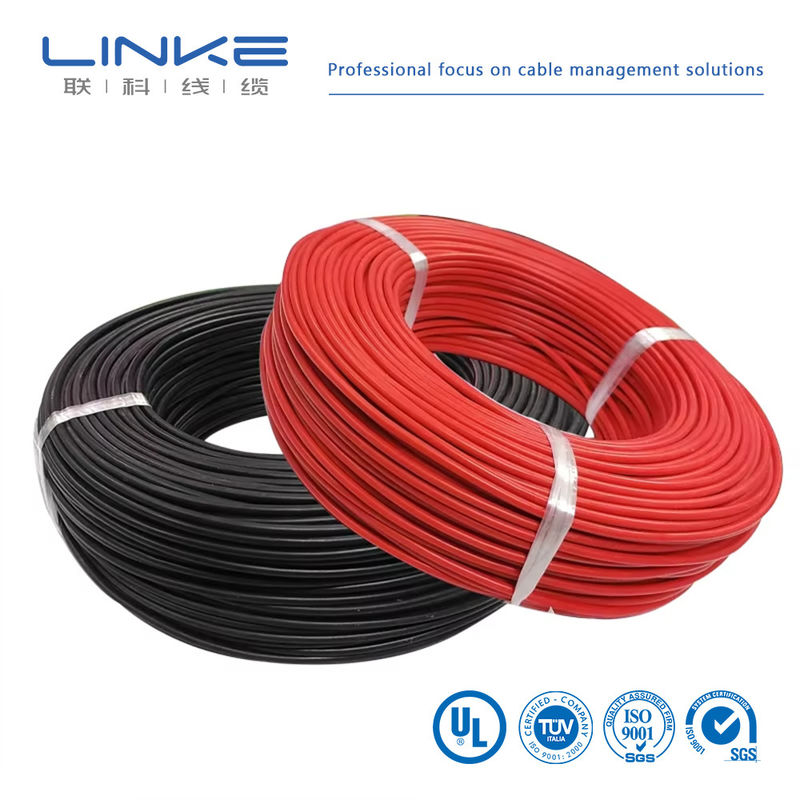

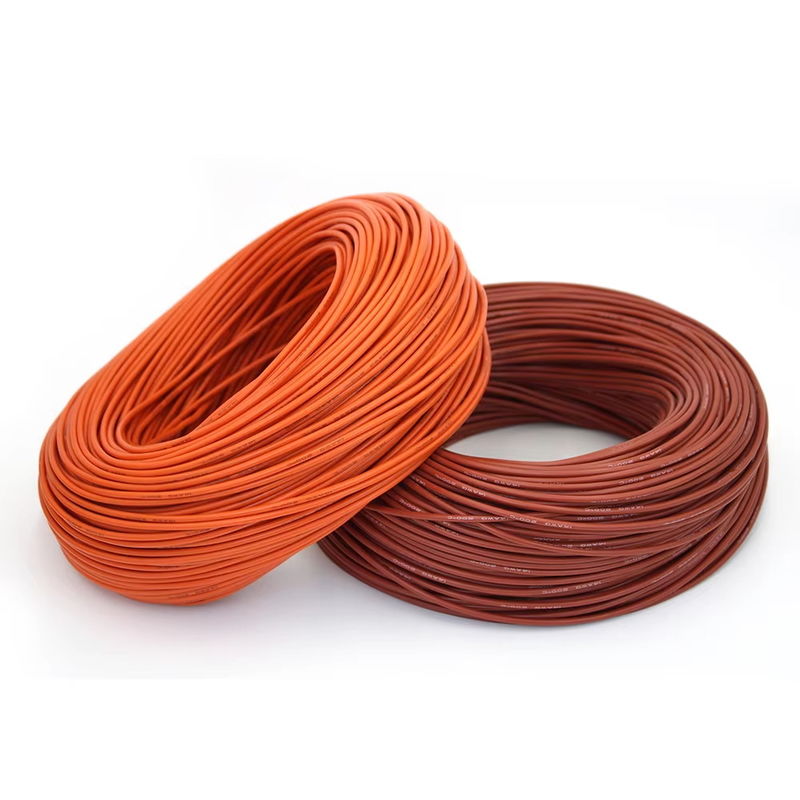

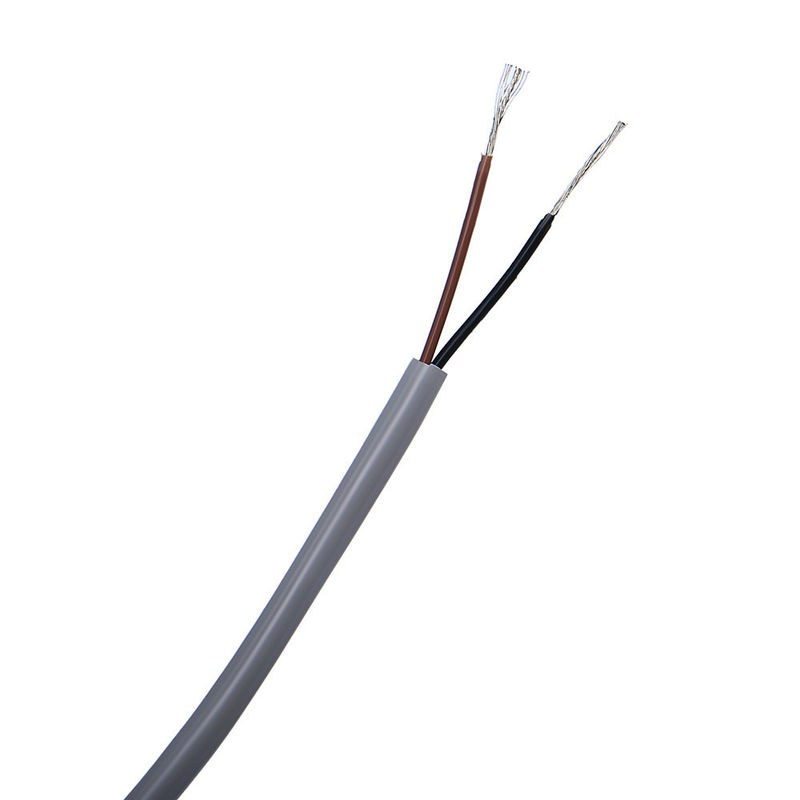

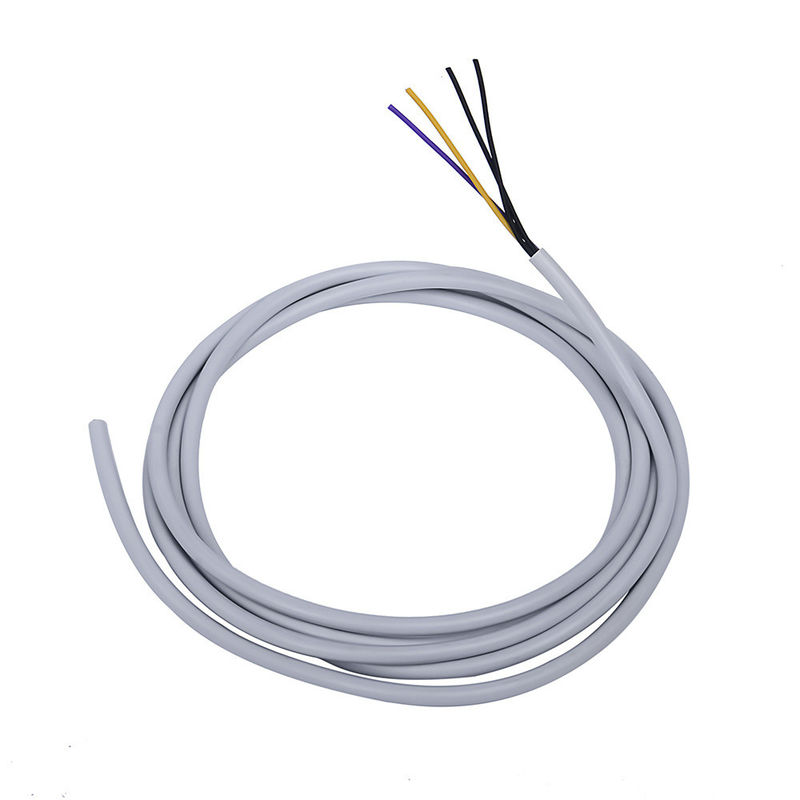

Immagini del prodotto
Parametri dettagliati del prodotto
| Marca |
LINKE |
Sezione trasversale (mm²) |
0,01-500 mm² |
| Calibro del filo (AWG) |
[ad esempio, 24AWG, 28AWG] |
Conduttore |
Rame stagnato/rame nudo, in base alle esigenze del cliente |
| Materiale isolante |
PVC/TPU/Gomma siliconica/PE/PP/XLPE/Nylon/altro |
Materiale della giacca |
[PVC/PU/Gomma/Treccia/ecc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/ecc |
Lunghezza personalizzata |
[ad esempio, 1 m, 3 piedi, 5 m ±5% di tolleranza] |
| Tipo di cavo |
[Medico/Energia/Audio/Coassiale/Elettrico/Automotive/Immagazzinamento di energia//ecc.] |
Schermatura |
[Schermato/Non schermato/Schermo intrecciato] |
| Impedenza |
[ad esempio, 75 Ω (per cavi coassiali)] |
Stampa/Logo |
[Testo/Etichetta/Logo, max. 20 caratteri] |
| Raggio di piegatura |
[ad esempio, ≥5× diametro del cavo] |
Valutazione attuale |
[ad esempio, 5A] |
| Valutazione della tensione |
[ad esempio, 30 V CA/CC] |
Materiale del connettore |
[Placcato oro/Nichelato/Ottone/ecc.] |
| Connettori |
[ad esempio, USB tipo C, jack da 3,5 mm, RJ45] |
Giacca |
GOMMA XLPE o PE o PVC |
| Tempi di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/Bianco/Rosso/Pantone personalizzato/ecc.] |
| temperatura |
Da meno -70℃ a 350℃(-70℃ ~ 350℃) |
Pacchetto |
Rotolo/scatola/piatto/personalizzato |
| Servizi di supporto |
cavo personalizzato, soluzioni end-to-end, compreso taglio preciso, crimpatura e installazione di capicorda (specificare il materiale, ad esempio rame/nichelato) |
Controllo qualità e test
Laboratorio Indipendente • Attrezzatura di prova completa • Controllo di qualità completo
Testiamo ogni prodotto secondo standard rigorosi per garantire qualità superiore e prestazioni affidabili.
Dati di prova del prodotto
| NO. |
Articolo di prova |
Condizione di prova |
Requisito di prova |
Dati di prova |
Risultato |
| 1 |
Ispezione della struttura |
1. Rispettare la tabella delle dimensioni dei cavi
2. Spessore minimo ≥ 80% dello spessore medio |
Rispettare la tabella delle dimensioni dei cavi |
Fare riferimento alla registrazione del test |
Passaggio |
| 2 |
Shock termico |
Avvolgere il campione su un'asta di ferro della dimensione specificata, collocarlo in un forno di invecchiamento alla temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione |
Nessuna crepa sulla superficie del campione |
Nessuna crepa |
Passaggio |
| 3 |
Deformazione termica |
1. Misurare lo spessore del campione (contrassegnare la posizione di misurazione)
2. Posizionare il campione e il dispositivo di prova nel forno di invecchiamento per preriscaldarlo alla temperatura specificata per 1 ora
3. Posizionare il campione sotto pressione nella colonna del dispositivo di prova per 1 ora
4. Misurare nuovamente lo spessore del campione nella stessa posizione |
1. Il campione non deve essere rotto dalla colonna di pressione o esporre il conduttore
2. Riduzione dello spessore ≤ 50% |
Fare riferimento alla registrazione del test |
Passaggio |
| 4 |
FT2 |
Applicare una volta una fiamma standard ad un'altezza di 125 mm |
1. La fiamma non deve propagarsi lungo la sua lunghezza
2. La fiamma non deve diffondersi ai materiali infiammabili vicini |
Fare riferimento alla registrazione del test |
Passaggio |
| 5 |
Invecchiamento |
1. Prendere cinque spezzoni di guaina lunghi 200 mm
2. Collocare i campioni nel forno di invecchiamento a 158 ℃ per 168 ore
3. Dopo aver prelevato i campioni, riporli a temperatura ambiente di 23±5℃ per 16 ore, quindi testare l'allungamento alla rottura e la resistenza alla trazione |
1. Allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento
2. Resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm², resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento |
Fare riferimento alla registrazione del test |
Passaggio |
| 6 |
Curva Fredda |
Conservare il campione in una scatola a bassa temperatura alla temperatura specificata per 4 ore, avvolgere il campione su un'asta di ferro della dimensione specificata con giri specificati, completare l'avvolgimento entro 30 secondi dopo aver estratto il campione dalla scatola a bassa temperatura |
Nessuna crepa sulla superficie del campione |
Nessuna crepa |
Passaggio |
| 7 |
Resistenza del conduttore |
Misurare la resistenza del conduttore centrale da un metro con un misuratore di resistenza CC |
A 20℃, resistenza di 8AWG ≤ 2,23Ω/km |
Fare riferimento alla registrazione del test |
Passaggio |
Panoramica dell'azienda
Linke Cable Technology (DongGuan) Co. Ltd. si concentra sulla ricerca e sviluppo e fornisce soluzioni professionali al settore Cable&Wire, in particolare per i diversi clienti del settore. Contiene:
- Cavo robot umanoide,
- Cavo di alimentazione/cavo dati AI,
- Cavo a semiconduttore/cavo automatico industriale,
- Cavo del sensore,
- Nuovo cavo energia,
- Filo medico di bellezza,
- Cavo metallico UL.
Linke Cable dispone di capacità di sviluppo prodotto e capacità tecniche diversificate per supportare le esigenze diversificate dei clienti. Abbiamo ottenuto la seguente autorizzazione di prodotto: UL 758, CCC, RoHs, REACH, CE; Abbiamo ottenuto il seguente sistema di gestione della qualità: ISO 9001-2015 (Tutti i prodotti); ISO 13485 (Apparecchi e strumenti medici), IATF 16949 (Industria automobilistica).
Profilo del produttore
Linke Cable Technology Co., Ltd è un produttore leader di cavi in Cina con oltre 10 anni di esperienza in ricerca e sviluppo, produzione e marketing. Siamo specializzati nella fornitura di vari cavi e soluzioni di cavi personalizzati in tutto il mondo, inclusi cavi di ricarica per veicoli elettrici, cavi medicali, cavi in silicone, cavi a molla, cavi intrecciati, cavi di traino, cavi UL e cavi automobilistici.
Certificazioni
1007
1330
1333
1591
1723
10064
10369
1015
1331
1569
1592
1672
10012
10269
1185
1332
1577
1901
10070
10483
