Cavo elettrico per autoveicoli a 110 nuclei da 300 V
Cavo per autoveicoli premium progettato per applicazioni di cablaggio interno ed esterno dei veicoli con certificazione UL2464.
Specificativi del prodotto
Numero di modello UL:2464
tensione nominale:300 V
Temperatura nominale:80°C
Standard:UL758/UL1581
Applicazioni
Cablaggio interno o interconnessione esterna di apparecchiature elettroniche nelle applicazioni automobilistiche e industriali.
Informazioni sulla marcatura
E364879 AWM 2464 **AWG VW-1 80°C 300V C AWM I A 80°C 300V FT1 Cavo di sinistra
Specifiche tecniche
| Dimensione del conduttore (AWG) |
Edilizia (numero/mm) |
Diametro (mm) |
Spessore nominale (mm) |
Diametro (mm) |
Core |
Percentuale di scudo (%) |
Spessore nominale (mm) |
Diametro (mm) |
Copper nudo (Ω/KM) |
Copper in scatola (Ω/KM) |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 2 | Opzionale | 0.76 | 3.50±0.10 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 3 | Opzionale | 0.76 | 3.70±0.15 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 4 | Opzionale | 0.76 | 3.90±0.15 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 2 | Opzionale | 0.76 | 3.70±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 3 | Opzionale | 0.76 | 3.90±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 4 | Opzionale | 0.76 | 4.20±0.15 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 2 | Opzionale | 0.76 | 4.10±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 3 | Opzionale | 0.76 | 4.30±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 4 | Opzionale | 0.76 | 4.70±0.15 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 2 | Opzionale | 0.76 | 4.50±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 3 | Opzionale | 0.76 | 4.80±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 4 | Opzionale | 0.76 | 5.10±0.15 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 2 | Opzionale | 0.76 | 5.10±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 3 | Opzionale | 0.76 | 5.40±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 4 | Opzionale | 0.76 | 5.90±0.15 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 2 | Opzionale | 0.76 | 5.70±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 3 | Opzionale | 0.76 | 6.00±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 4 | Opzionale | 0.76 | 6.60±0.15 | 13.7 | 14.6 |
Configurazione di base e codifica dei colori
Core A (30 conduttori)
Conduttore:Filato di rame morbido stagnato 19/0,16±0,003 mm
Isolamento:PVC-001 (vari colori)
A1. rosso
A2. rosso con nero
A3. Rosso con marrone
A4. Rosso con arancione
A5. Rosso con giallo
A6. rosso con verde
A7. Rosso con blu
A8. rosso con viola
A9. Rosso con grigio
A10. Rosso con bianco
A11. Giallo
A12. Giallo con nero
A13. Giallo con marrone
A14. Giallo con rosso
A15. Giallo con arancione
A16. Giallo con verde
A17. Giallo con blu
A18. Giallo con viola
A19. Giallo con grigio
A20. Giallo con bianco
A21. Verde.
A22. Verde con nero
A23. Verde con marrone
A24. Verde con rosso
A25. Verde con arancione
A26. Verde con giallo
A27. Verde con blu
A28. Verde con viola
A29. Verde con grigio
A30. Verde con bianco
Formazione del cavo:Involucro Mylar trasparente, filo a terra, foglio di alluminio argentato a una sola faccia
Core B (30 conduttori)
Conduttore:Filato di rame morbido stagnato 19/0,16±0,003 mm
Isolamento:PVC-001 (vari colori)
B1. arancione
B2. arancione con nero
B3. Arancione con marrone
B4. Arancione con rosso
B5. Arancione con giallo
B6. arancione con verde
B7. arancione con blu
B8. Arancione con viola
B9. arancione con grigio
B10. Arancione con bianco
B11. blu.
B12: blu con nero
B13. Blu con marrone
B14. Blu con rosso
B15. Blu con arancione
B16. Blu con giallo
B17. Blu con verde
B18. Blu con viola
B19. Blu con grigio
B20. Blu con bianco
B21. viola
B22. viola con nero
B23. viola con marrone
B24. viola con rosso
B25. viola con arancione
B26. viola con giallo
B27. viola con verde
B28. viola con blu
B29. viola con grigio
B30. viola con bianco
Formazione del cavo:Involucro Mylar trasparente, filo a terra, foglio di alluminio argentato a una sola faccia
Core C (25 conduttori)
Conduttore:Filato di rame morbido stagnato 19/0,16±0,003 mm
Isolamento:PVC-001 (vari colori)
C1. grigio
C2. grigio con nero
C3. grigio con marrone
C4. grigio con rosso
C5. Grigio con arancione
C6. grigio con giallo
C7. grigio con verde
C8. grigio con blu
C9. grigio con viola
C10. grigio con bianco
C11. Bianco.
C12 Bianco con nero
C13. Bianco con marrone
C14. Bianco con rosso
C15. Bianco con arancione
C16. Bianco con giallo
C17. Bianco con verde
C18. Bianco con blu
C19. Bianco con viola
C20. Bianco con grigio
C21. viola chiaro
C22. viola chiaro con nero
C23. viola chiaro con marrone
C24. viola chiaro con rosso.
C25. viola chiaro con arancione
Formazione del cavo:Involucro Mylar trasparente, filo a terra, foglio di alluminio argentato a una sola faccia
Core D (25 conduttori)
Conduttore:Filato di rame morbido stagnato 19/0,16±0,003 mm
Isolamento:PVC-001 (vari colori)
D1. Rosa
D2. rosa con nero
D3. rosa con marrone
D4. rosa con rosso
D5. rosa con arancione
D6. rosa con giallo
D7. rosa con verde
D8. rosa con blu
D9. rosa con viola
D10. rosa con grigio
D11. rosa con bianco
D12. blu chiaro con nero
D13. Blu chiaro con marrone
D14. Blu chiaro con rosso
D15. Blu chiaro con arancione
D16. Blu chiaro con giallo
D17. Blu chiaro con verde
D18. Blu chiaro con viola
D19. Blu chiaro con grigio
D20. blu chiaro con bianco
D21. Verde chiaro con nero
D22. verde chiaro con marrone
D23. verde chiaro con rosso
D24. Verde chiaro con arancione
D25. Verde chiaro con giallo
Formazione del cavo:Involucro Mylar trasparente, filo a terra, foglio di alluminio argentato a una sola faccia
Formazione totale del cavo (Core A+B+C+D)
Riempimento:Striscia di riempimento con PVC-001 bianco φ=2,90 mm (riempimento centrale)
Riempimento:Per il calcolo delle emissioni di carbonio, il calcolo delle emissioni di carbonio deve essere effettuato in base al calcolo delle emissioni.

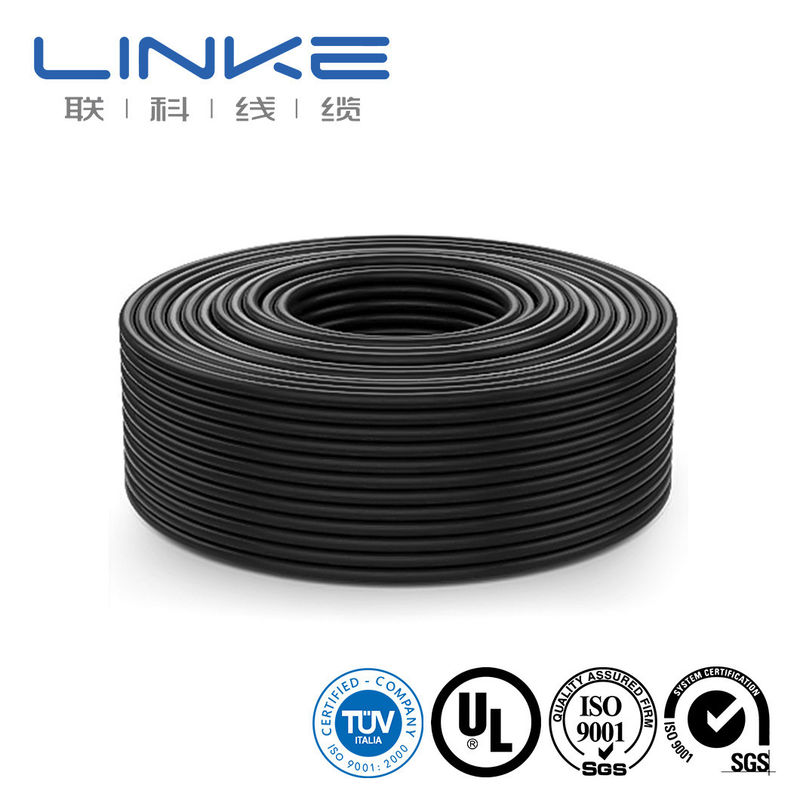

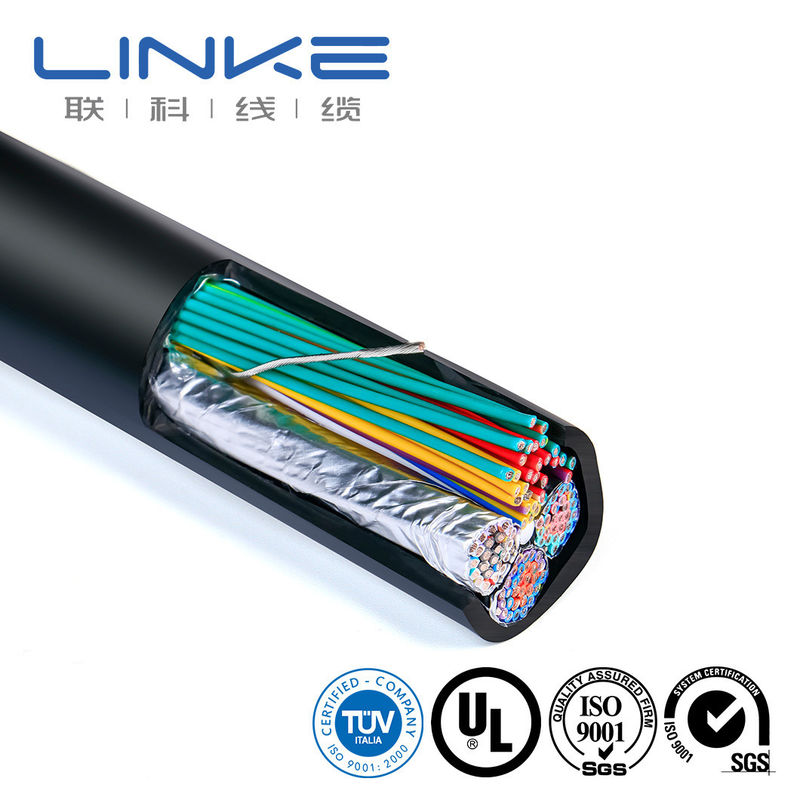

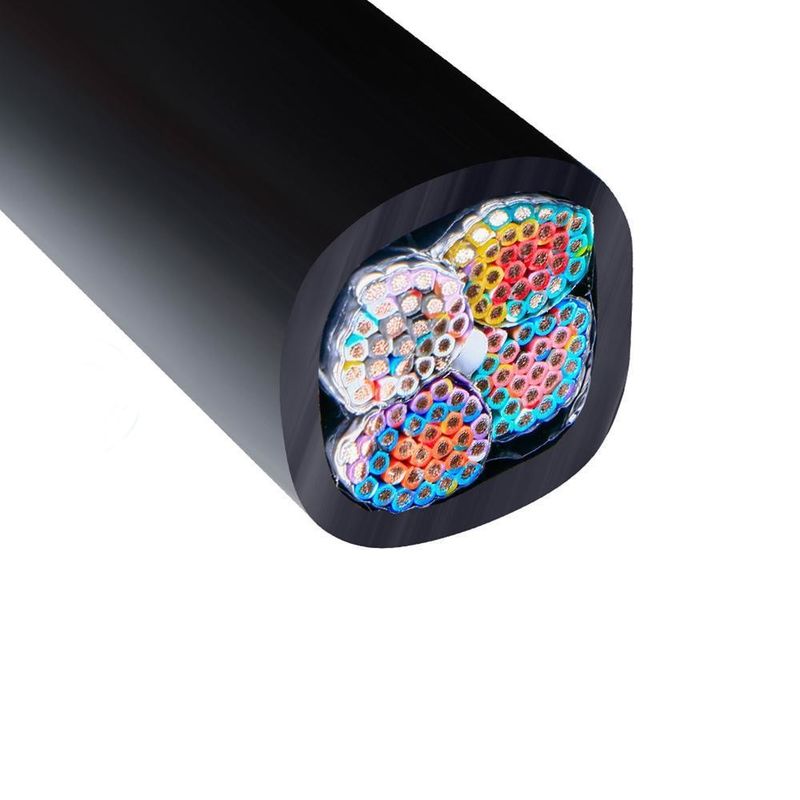

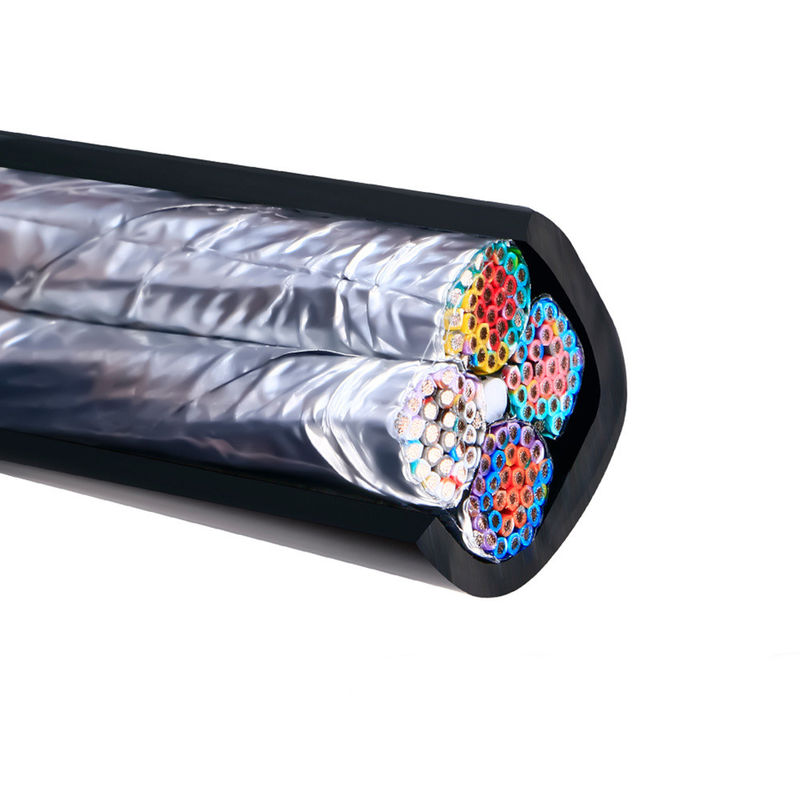

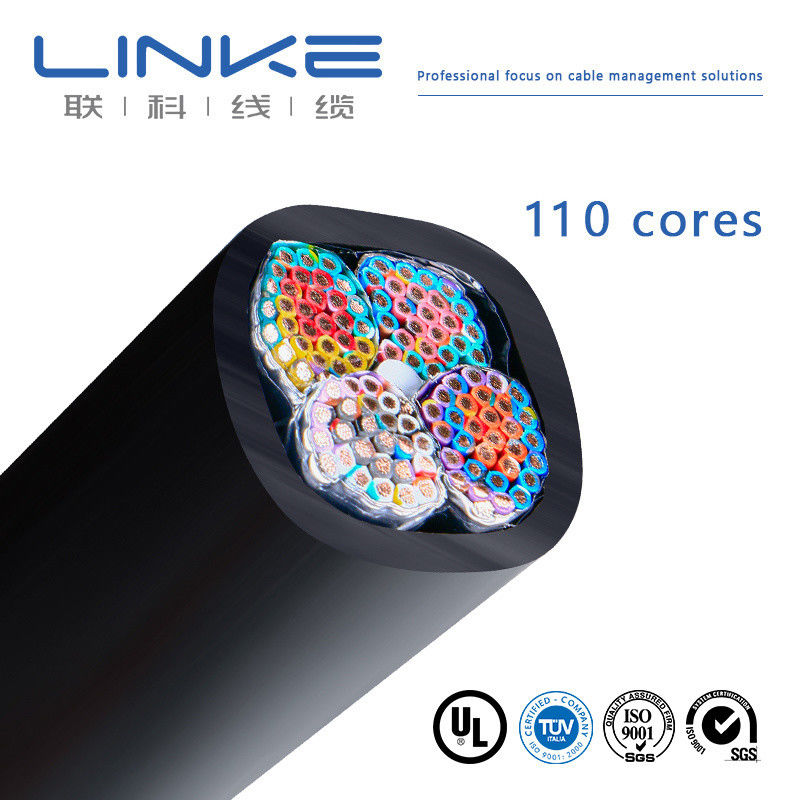

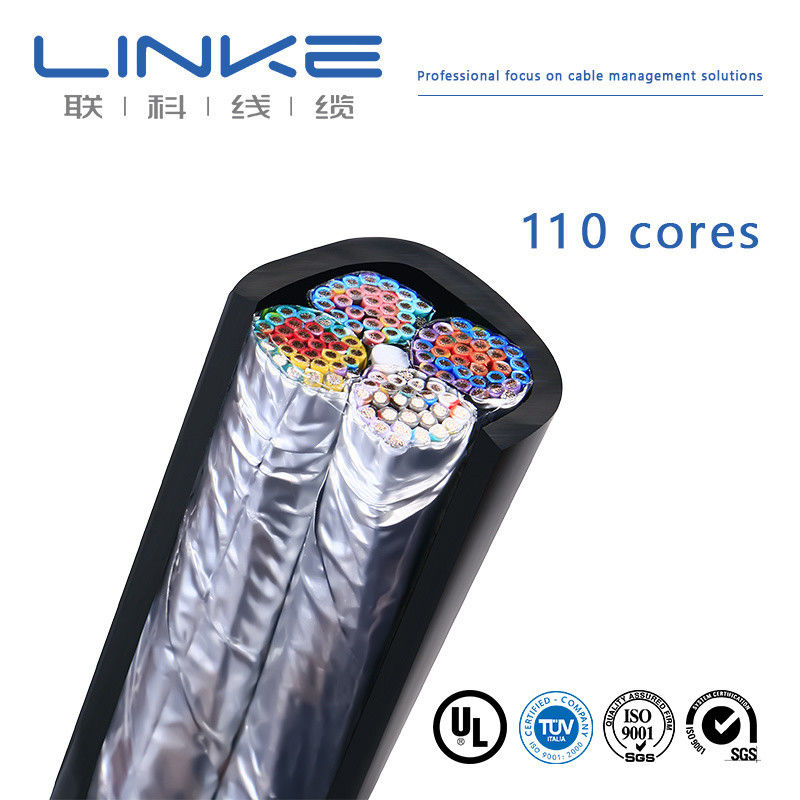

Immagini del prodotto
Certificazioni e norme
I nostri prodotti soddisfano i più alti standard del settore con certificazioni complete:
Autorizzazioni del prodotto:UL 758, RoHS, REACH, CE
Sistemi di gestione della qualità:ISO 9001-2015 (tutti i prodotti), ISO 13485 (dispositivo medico), IATF 16949 (automotive)
Norme di isolamento UL XLPE:Ultrassorbente di carbonio, di carbonio e di carbonio
Norme di isolamento in silicone:L'utilizzo di prodotti di base per la produzione di biossido di carbonio è consentito solo se:
Norme di isolamento FEP:Ultrasole di acciaio:
