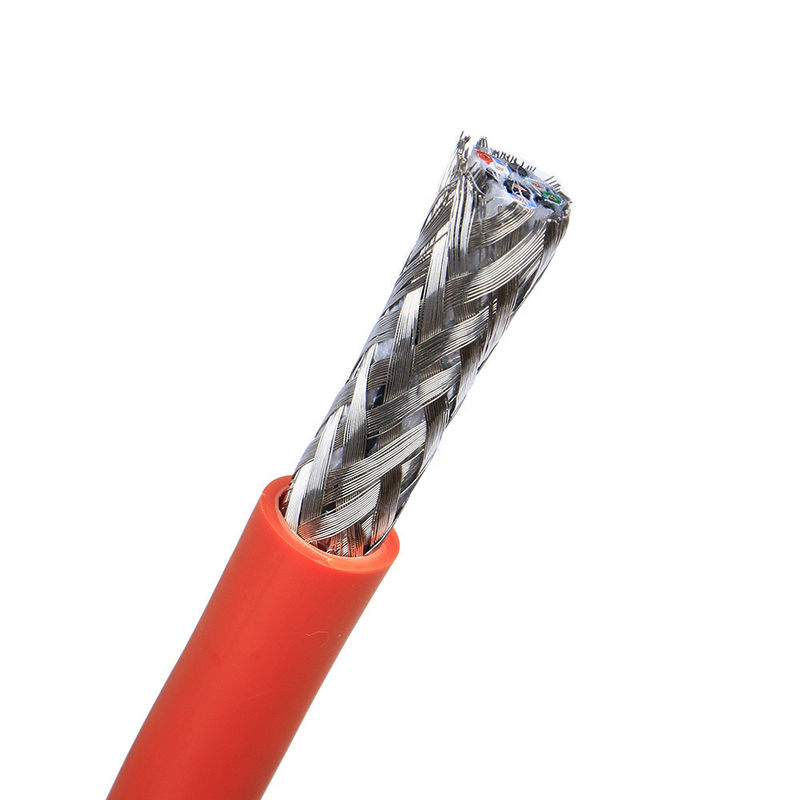

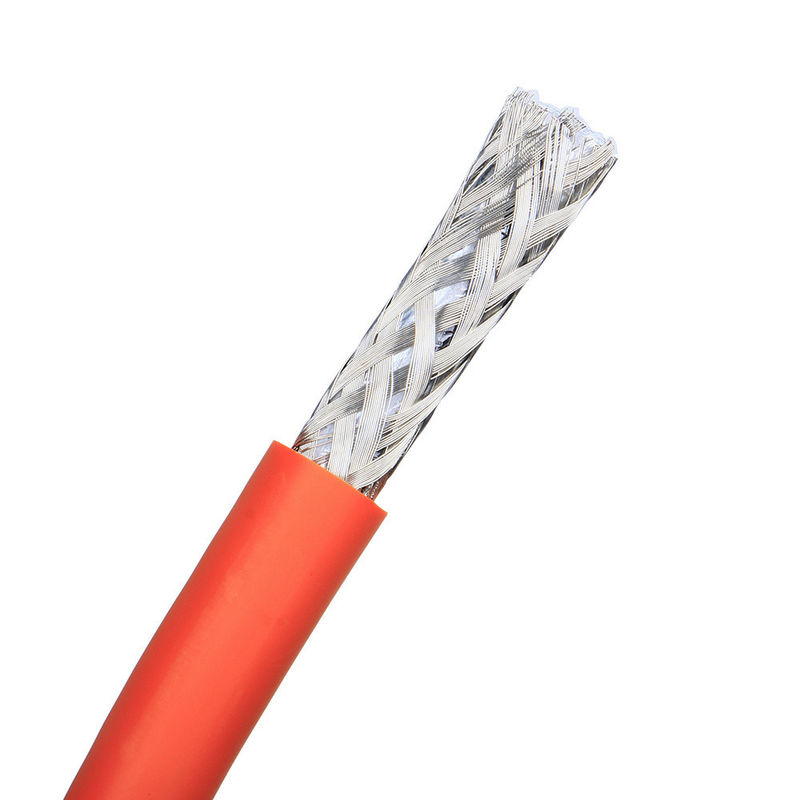

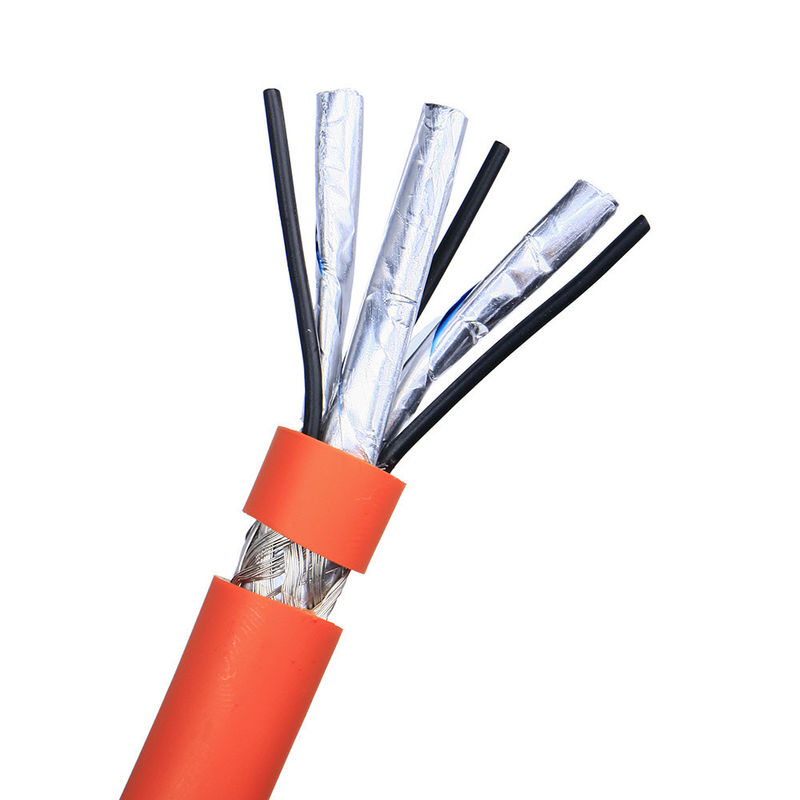

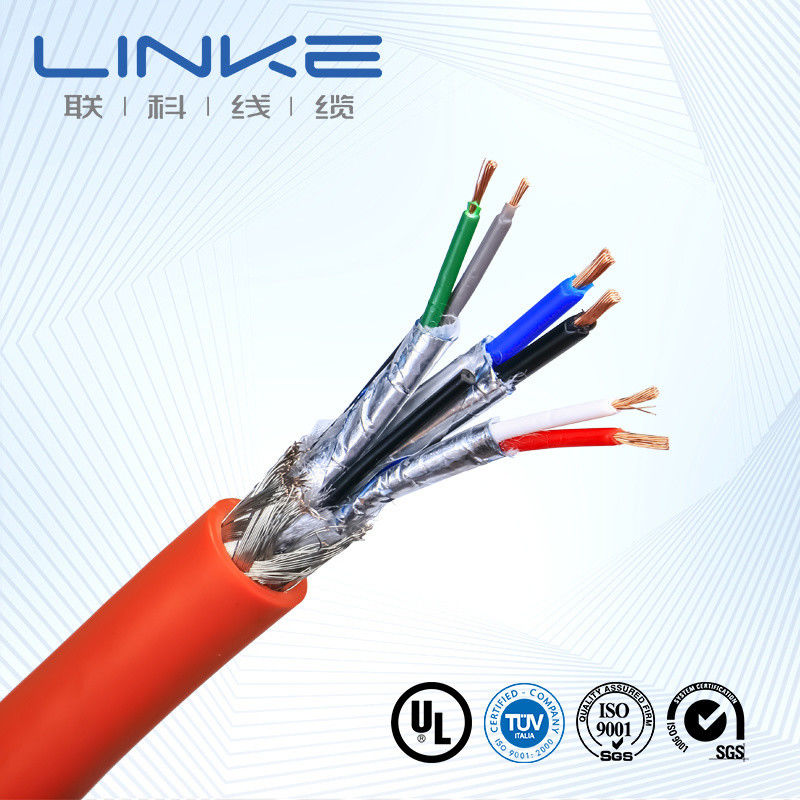

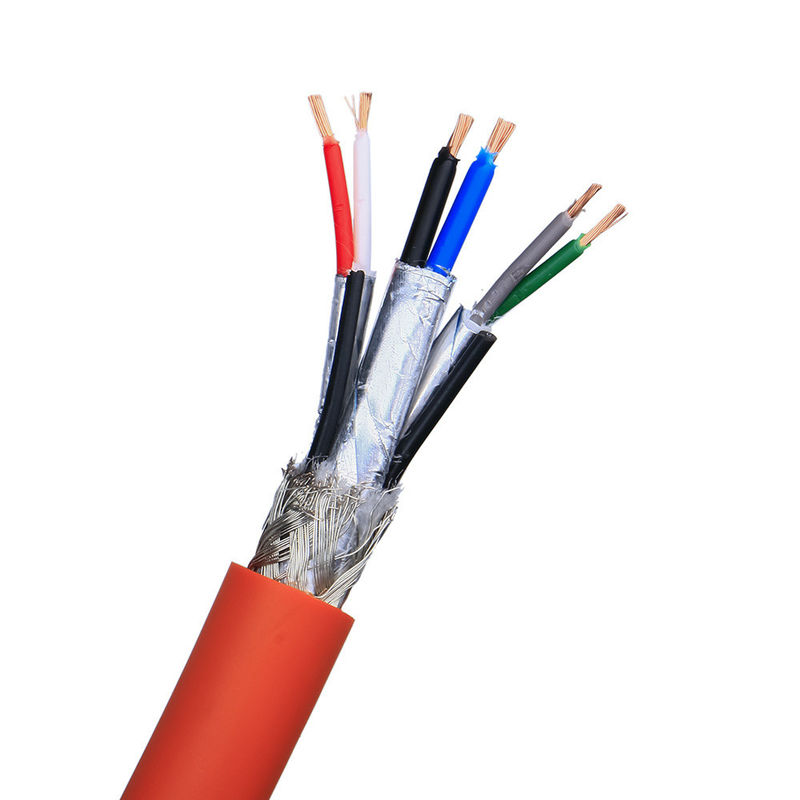

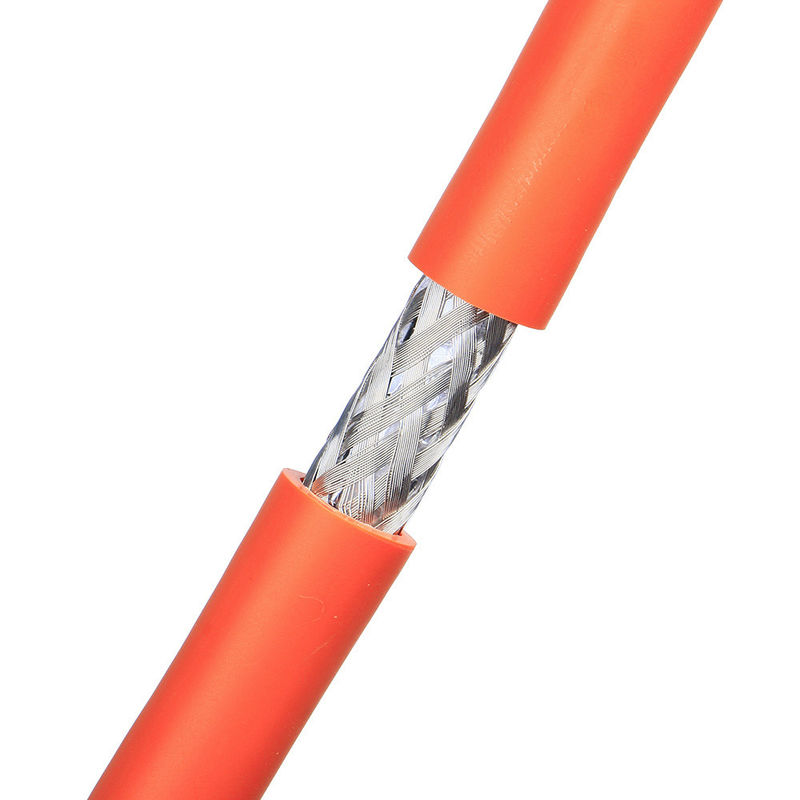

Cavo HV EV resistente alla fiamma con isolamento personalizzabile in PVC XLPE o gomma siliconica per un ampio intervallo di temperature
Cavo in rame ignifugo di alta qualità con opzioni di isolamento in PVC, XLPE o gomma siliconica per applicazioni industriali esigenti.
Specifiche tecniche
| Conduttore |
Filo di rame ricotto nudo flessibile |
| Isolamento |
PVC, TPU, XLPE, Silicone |
| Opzioni colore |
Giacca nera, arancione, rossa, gialla, blu - Isolamento singolo e doppio |
| Dimensioni SQ MM (europee) |
0,1-100 mq |
| Dimensioni AWG (Nord America) |
0AWG-10AWG |
| Intervallo di temperatura |
Da -60°C a 200°C |
Certificazioni di qualità
ISO9001 e ISO13485, TS16949
CNR - Materiale Cablaggi Elettrodomestici
Singolo isolato in PVC estruso, nominale 105ºC, 1000 V, Classe I, Gruppo A, B o AB, FT1 e/o FT2
Cavo rivestito non integrale in PVC estruso, nominale 105ºC, 1000 V, Classe I, Classe o Classe I/II, Gruppo A, B o AB, FT1 e/o FT2
Cavo rivestito non integrale in TPU estruso, nominale 80ºC, 300 V, Classe I, Classe o Classe I/II, Gruppo A, B o AB, FT1 e/o FT2
| Marca |
LINKE |
Sezione trasversale (mm²) |
0,01-500 mm² |
| Calibro del filo (AWG) |
[ad esempio, 24AWG, 28AWG] |
Conduttore |
Rame stagnato/rame nudo, in base alle esigenze del cliente |
| Materiale isolante |
PVC/TPU/Gomma siliconica/PE/PP/XLPE/Nylon/altro |
Materiale della giacca |
[PVC/PU/Gomma/Treccia/ecc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/ecc |
Lunghezza personalizzata |
[ad esempio, 1 m, 3 piedi, 5 m ±5% di tolleranza] |
| Tipo di cavo |
[Medico/Energia/Audio/Coassiale/Elettrico/Automotive/Immagazzinamento di energia//ecc.] |
Schermatura |
[Schermato/Non schermato/Schermo intrecciato] |
| Impedenza |
[ad esempio, 75 Ω (per cavi coassiali)] |
Stampa/Logo |
[Testo/Etichetta/Logo, max. 20 caratteri] |
| Raggio di piegatura |
[ad esempio, ≥5× diametro del cavo] |
Valutazione attuale |
[ad esempio, 5A] |
| Valutazione della tensione |
[ad esempio, 30 V CA/CC] |
Materiale del connettore |
[Placcato oro/Nichelato/Ottone/ecc.] |
| Connettori |
[ad esempio, USB tipo C, jack da 3,5 mm, RJ45] |
Giacca |
GOMMA XLPE o PE o PVC |
| Tempi di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/Bianco/Rosso/Pantone personalizzato/ecc.] |
| temperatura |
Da meno -70℃ a 350℃(-70℃ ~ 350℃) |
Pacchetto |
Rotolo/scatola/piatto/personalizzato |
| Servizi di supporto |
\multicolumn {3}{l}{cavo personalizzato, soluzioni end-to-end, compreso taglio preciso, crimpatura e installazione di capicorda (specificare il materiale, ad es. rame/nichelato) |
|
|
Laboratorio Indipendente•Attrezzatura di prova completa•Controllo qualità completo
Testiamo ogni prodotto secondo standard rigorosi per garantire qualità superiore e prestazioni affidabili.
|
NO.
|
Articolo di prova
|
Condizione di prova
|
Requisito di prova
|
Dati di prova
|
Risultato
|
|
1
|
Ispezione della struttura
|
1. Rispettare la tabella delle dimensioni dei cavi2. Spessore minimo ≥ 80% dello spessore medio
|
Rispettare la tabella delle dimensioni dei cavi
|
Fare riferimento alla registrazione del test
|
Passaggio
|
|
2
|
Shock termico
|
Avvolgere il campione su un'asta di ferro della dimensione specificata, collocarlo in un forno di invecchiamento alla temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione
|
Nessuna crepa sulla superficie del campione
|
Nessuna crepa
|
Passaggio
|
|
3
|
Deformazione termica
|
1. Misurare lo spessore del campione (contrassegnare la posizione di misurazione)2. Posizionare il campione e il dispositivo di prova nel forno di invecchiamento per preriscaldarlo alla temperatura specificata per 1 ora3. Collocare il campione sotto pressione nella colonna del dispositivo di prova per 1 ora4. Rimisurare lo spessore del campione nella stessa posizione
|
1. Il campione non deve essere rotto dalla colonna di pressione o esporre il conduttore2. Riduzione dello spessore ≤ 50%
|
Fare riferimento alla registrazione del test
|
Passaggio
|
|
4
|
FT2
|
Applicare una volta una fiamma standard ad un'altezza di 125 mm
|
1. La fiamma non deve propagarsi lungo la sua lunghezza2. La fiamma non deve diffondersi ai materiali infiammabili vicini
|
Fare riferimento alla registrazione del test
|
Passaggio
|
|
5
|
Invecchiamento
|
1. Prendere cinque spezzoni di guaina2 lunghi 200 mm. Collocare i campioni nel forno di invecchiamento a 158 ℃ per 168 ore3. Dopo aver prelevato i campioni, riporli a temperatura ambiente a 23±5℃ per 16 ore, quindi testare l'allungamento alla rottura e la resistenza alla trazione
|
1. Allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento2. Resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm², resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento
|
Fare riferimento alla registrazione del test
|
Passaggio
|
|
6
|
Curva Fredda
|
Conservare il campione in una scatola a bassa temperatura alla temperatura specificata per 4 ore, avvolgere il campione su un'asta di ferro della dimensione specificata con giri specificati, completare l'avvolgimento entro 30 secondi dopo aver estratto il campione dalla scatola a bassa temperatura
|
Nessuna crepa sulla superficie del campione
|
Nessuna crepa
|
Passaggio
|
|
7
|
Resistenza del conduttore
|
Misurare la resistenza del conduttore centrale da un metro con un misuratore di resistenza CC
|
A 20℃, resistenza di 8AWG ≤ 2,23Ω/km
|
Fare riferimento alla registrazione del test
|
Passaggio
|
Linke Cable Technology (DongGuan) Co. Ltd. si concentra su ricerca e sviluppo e
fornire soluzioni professionali al Cable&Wire, in particolare per il
diversi clienti del settore. Contiene:
Cavo robot umanoide,
Cavo di alimentazione/cavo dati AI,
Cavo a semiconduttore/cavo automatico industriale,
Cavo del sensore,
Nuovo cavo energia,
Filo medico di bellezza,
Cavo metallico dell'UL,
Linke Cable ha capacità di sviluppo prodotto diversificate e capacità tecniche per supportare diversificati
esigenze del cliente. Abbiamo ottenuto la seguente autorizzazione del prodotto:UL 758,CCC,RoHS,PORTATA,CE; Noi
hanno ottenuto il seguente sistema di gestione della qualità:ISO9001-2015(Tutti i prodotti); ISO 13485
(Apparecchi e strumenti medici),IATF 16949(Industria automobilistica)
Domande frequenti
Sei un produttore o una società commerciale?
Siamo un produttore professionale. Controlliamo il tuo ordine dall'inizio alla fine. Benvenuti a farci visita: forniremo il trasporto da Shenzhen.
Come posso ottenere un campione per testare la vostra qualità?
I campioni sono gratuiti per te. I nuovi clienti sono tenuti a pagare i costi del corriere.
Qual è la quantità minima dell'ordine?
Normalmente 100 metri. Tuttavia, il cavo è molto pesante. Consigliamo di ordinare una quantità adeguata per evitare costi di trasporto elevati. Il trasporto marittimo è l'opzione migliore.
Posso ottenere uno sconto?
Gli sconti dipendono dalla quantità. Possiamo offrire sconti e coprire i costi di trasporto. Vi preghiamo di contattarci per i dettagli.
La tua azienda accetta la produzione OEM?
Sì, possiamo stampare il nome della tua azienda e persino personalizzare cartoline di qualità per promuovere la tua azienda.
