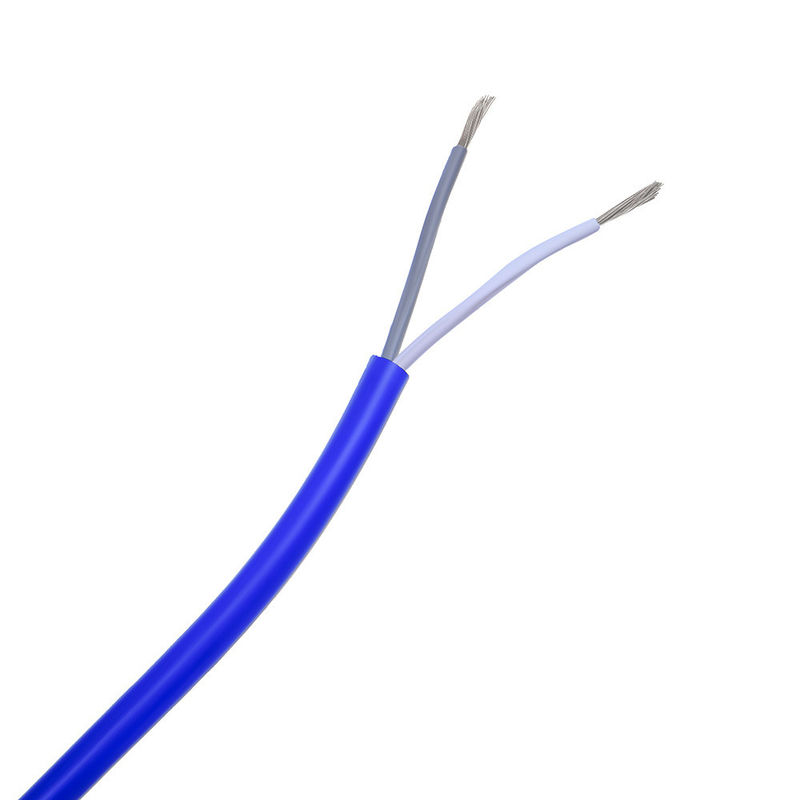

16AWG-30AWG XLPE Jacket Hook Up Wire per sistemi estintori
Specificativi del prodotto
| AWG |
NO di cordone |
Spessore dell'isolamento (mm) |
Spessore esterno (mm) |
Imballaggio (m/m) |
| 30 |
7/0.1 |
0.41 |
1.10 |
610 |
| 28 |
7/0.127 |
0.41 |
1.20 |
610 |
| 26 |
7/0.16 |
0.41 |
1.30 |
610 |
| 24 |
11/0.16 |
0.41 |
1.40 |
610 |
| 22 |
17/0.16 |
0.41 |
1.60 |
610 |
| 20 |
21/0.178 |
0.41 |
1.80 |
610 |
| 18 |
34/0.178 |
0.41 |
2.10 |
610 |
| 16 |
26/0.254 |
0.41 |
2.40 |
610 |
| 28 |
1/0.32 |
0.41 |
1.15 |
610 |
| 26 |
1/0.404 |
0.41 |
1.25 |
610 |
| 24 |
1/0.511 |
0.41 |
1.35 |
610 |
| 22 |
1/0.643 |
0.41 |
1.50 |
610 |
| 20 |
1/0.813 |
0.41 |
1.65 |
610 |
| 18 |
Un quarto.024 |
0.41 |
1.85 |
610 |
Caratteristiche chiave
- Conduttore: filo di rame rigoglioso rigoglioso
- Isolamento: PVC
- Disponibile in giacca nera, arancione, rossa o gialla blu, isolante singola e doppia
- Dimensioni SQ MM (stile europeo): da 10 a 240 mmq
- Dimensioni AWG (stile nordamericano): da 6 a 50 Awg
- Ampia gamma di temperature: da -60°C a 200°C
- Apparizione di bassa viscosità
| Marchio |
A sinistra |
Sezione trasversale (mm2) |
0.01-500 mm2 |
| Gauge del filo (AWG) |
[ad esempio, 24AWG, 28AWG] |
Conduttore |
Rame in scatola / rame nudo, in base alle esigenze del cliente |
| Materiale isolante |
PVC/TPU/gomma di silicone/PE/PP/XLPE/Nylon/altro |
Materiale della giacca |
[PVC/PU/gomma/braid/etc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/etc |
Lunghezza personalizzata |
[ad esempio, 1m, 3ft, 5m ± 5% di tolleranza] |
| Tipo di cavo |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Protezione |
[Scudo protetto/non protetto/scudo a maglia] |
| Impedenza |
[ad esempio, 75Ω (per cavi coassiali) ] |
Stampa/logo |
[Testo/Etichetta/Logo, massimo 20 caratteri] |
| Radius di curvatura |
[ad esempio, diametro del cavo ≥ 5 ×] |
Classificazione attuale |
[ad esempio, 5A] |
| Valore nominale della tensione |
[ad esempio, 30V AC/DC] |
Materiale del connettore |
[In oro/niccellato/brassato/etc.] |
| Connettori |
[ad esempio, USB tipo C, jack da 3,5 mm, RJ45] |
Giubbotto |
XLPE o PE o PVC |
| Tempo di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/bianco/rosso/Pantone personalizzato/etc.] |
| temperatura |
-70°C a 350°C ((-70°C ~ 350°C) |
Pacco |
Rollo/scatola/piastra/Custom |
| Servizi di supporto |
Cavo su misura, soluzioni end-to-end, compreso il taglio preciso, il crimping e l'installazione di bracci (specificare il materiale,ad esempio, rivestito di rame/nickel) |
Laboratorio indipendente • attrezzature di prova complete • controllo di qualità completo
Testiamo ogni prodotto secondo standard rigorosi per garantire qualità superiore e prestazioni affidabili.
| - No, no, no, no. |
Articolo di prova |
Condizione di prova |
Requisito di prova |
Dati di prova |
Risultato |
| 1 |
Ispezione delle strutture |
1. rispettare la tabella delle dimensioni del filo2. spessore minimo ≥ 80% dello spessore medio |
Rispetto della tabella delle dimensioni del filo |
Riferimento al registro di prova |
Passaggio |
| 2 |
Shock termico |
Avvolgere il campione su una barra di ferro di dimensioni specificate, metterlo in un forno di invecchiamento a temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione |
Nessuna crepa sulla superficie del campione |
Nessuna crepa |
Passaggio |
| 3 |
Deformazione da calore |
1. Misurare lo spessore del campione (marcare la posizione di misura) 2. Mettere il campione e l'apparecchio di prova nel forno di invecchiamento per pre riscaldarli a temperatura specificata per 1 ora3.Mettere il campione sotto la colonna di pressione dell'apparecchio di prova per 1 ora4. Ri-misurare lo spessore del campione nella stessa posizione |
1. il campione non deve essere spaccato da una colonna di pressione o da un conduttore esposto2. riduzione dello spessore ≤ 50% |
Riferimento al registro di prova |
Passaggio |
| 4 |
FT2 |
Applicare una fiamma standard ad un'altezza di 125 mm una volta |
1La fiamma non deve diffondersi lungo la sua lunghezza. |
Riferimento al registro di prova |
Passaggio |
| 5 |
Invecchiamento |
1. Prendere cinque sezioni di involucro di 200 mm di lunghezza2. Mettere i campioni nel forno di invecchiamento a 158°C per 168 ore3. Dopo averli prelevati, mettere a temperatura ambiente 23±5°C per 16 ore.testare poi l'allungamento alla rottura e la resistenza alla trazione |
1. allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento2. resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm2, resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento |
Riferimento al registro di prova |
Passaggio |
| 6 |
Cold Bend |
Conservare il campione in una scatola a bassa temperatura a una temperatura specificata per 4 ore, il campione di vento su una barra di ferro di dimensioni specificate con giri specificati,avvolgimento completo entro 30 secondi dopo il prelievo del campione dalla scatola a bassa temperatura |
Nessuna crepa sulla superficie del campione |
Nessuna crepa |
Passaggio |
| 7 |
Resistenza del conduttore |
Misurare la resistenza del conduttore di un metro con un contatore di resistenza CC |
A 20°C, resistenza di 8AWG ≤ 2,23Ω/km |
Riferimento al registro di prova |
Passaggio |
Linke cable technology (DongGuan) Co. Ltd. si è concentrata sulla ricerca e lo sviluppo e
Il progetto è stato realizzato con l'ausilio di un gruppo di esperti specializzati nel settore dei servizi di telecomunicazione.
Contiene:
Un cavo robotico umanoide.
Cavo di alimentazione/cavo dati AI,
Cavo semiconduttore/cavo automatico industriale,
cavo sensore,
Nuovo cavo di energia,
filo per la bellezza medica,
Cavo di filo UL,
Linke Cable dispone di capacità di sviluppo di prodotti e capacità tecniche diversificate per supportare
Abbiamo ottenuto le seguenti autorizzazioni per il prodotto: UL 758, CCC, RoHs, REACH, CE;
hanno ottenuto il seguente sistema di gestione della qualità:ISO 9001-2015 ((Tutti i prodotti); ISO 13485
(apparecchi e strumenti medici),IATF 16949 ((Industria automobilistica)
Profilo aziendale
Il produttore di fili e cavi Linke Cable Technology Co., Ltd è un fornitore leader di cavi in Cina.produzione e commercializzazione di fili e cavi. Linke fornisce vari cavi e soluzioni di cavi personalizzate per tutto il mondo. Siamo specializzati in cavi di ricarica EV, cavi medici, cavi in silicone, cavi a molla, cavi intrecciati, cavi towlobe,Cavi UL, cavi per automobili, ecc.
Noi di Linke Cable crediamo che ci sia un modo migliore per portare su mercato cavi migliori. Usiamo un approccio ingegnere-ingegnere per sviluppare cavi migliori per i clienti e migliorare la qualità della vita.
Le nostre certificazioni
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (singolo conduttore, isolamento termoplastico), UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103,UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664, ISO9001 e ISO13485, TS16949
CNR- Materiale di cablaggio per apparecchiature, PVC isolante singolo estruso, indicato a 105 °C, 1000V, classe I, gruppo A,B o AB, FT1 e/o FT2.Classe o Classe I/Il, gruppo A, B, o AB, FT1 e/o FT2. cavo TPU non integrato a giubbotto estruito, con indice 80"C, 300V, classe I, classe I/Il, gruppo A, B o AB, FT1 e/o FT2
Domande frequenti
1Lei è un produttore o una società commerciale?
Siamo un produttore professionale. Possiamo controllare il vostro ordine dal primo inizio all'ultimo. Benvenuti a visitarci. Vi verremo a prendere a Shenzhen.
2Come posso avere un campione per testare la vostra qualità?
I campioni sono gratuiti, i nuovi clienti devono pagare il costo del corriere.
3Qual e' la quantità minima di ordine?
Normalmente 100 metri. Tuttavia, il cavo è molto pesante. È meglio ordinare una quantità adeguata per evitare il carico elevato. Il trasporto marittimo è l'opzione migliore.
4Posso avere uno sconto?
Dipende dalla vostra quantità. Possiamo fare uno sconto e permetterci il trasporto.
5La vostra azienda accetta la produzione OEM?
Sì, possiamo stampare il nome della vostra azienda, e persino personalizzare la scheda di qualità per promuovere la vostra azienda.
