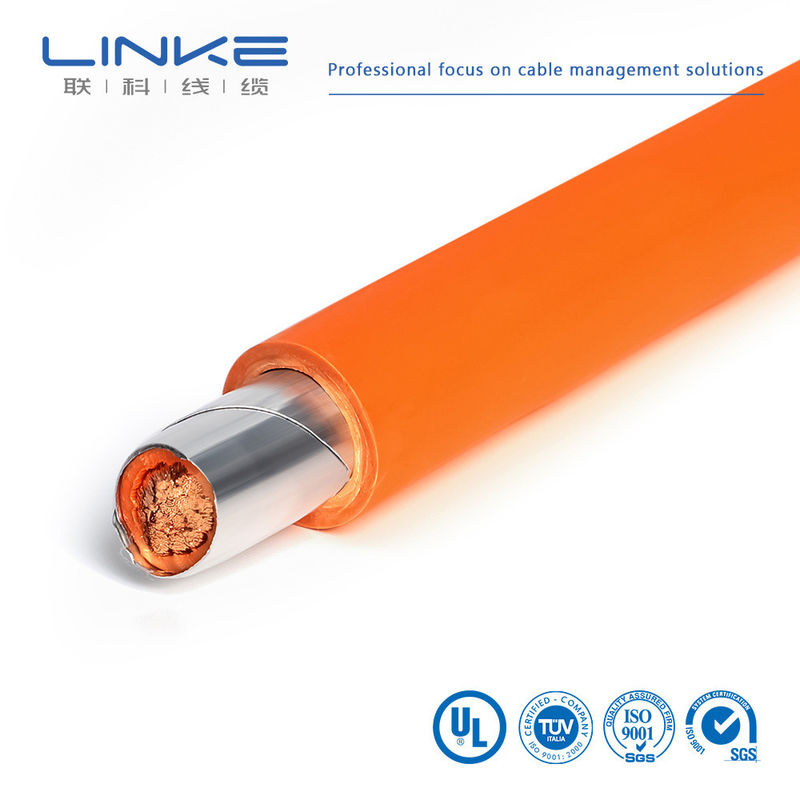

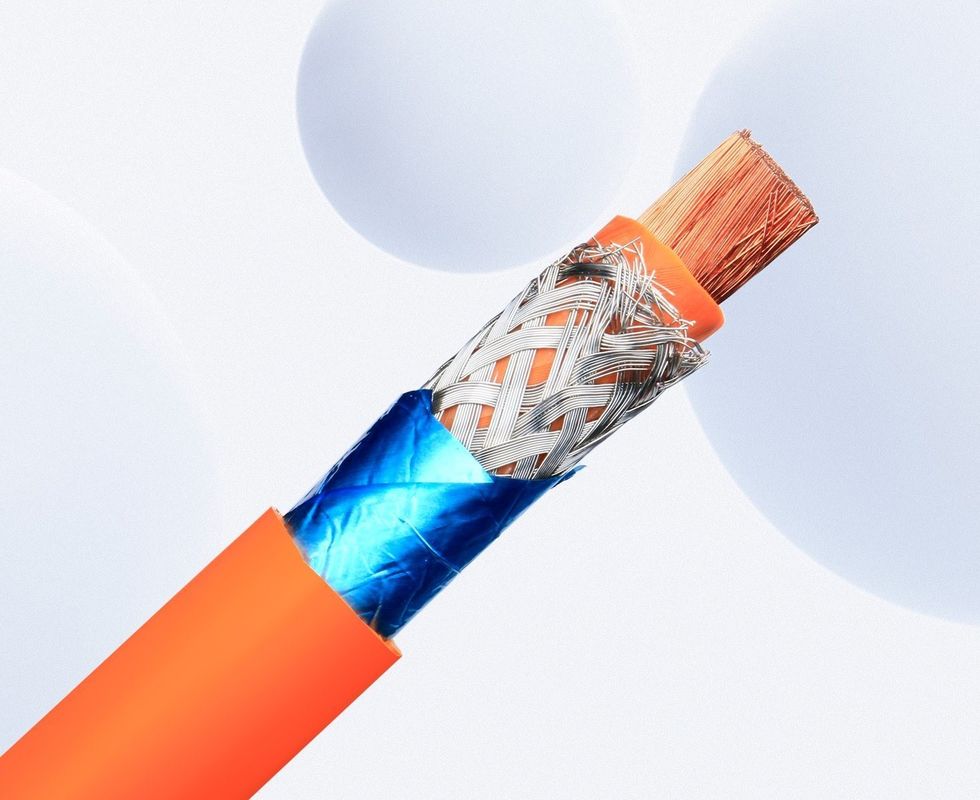

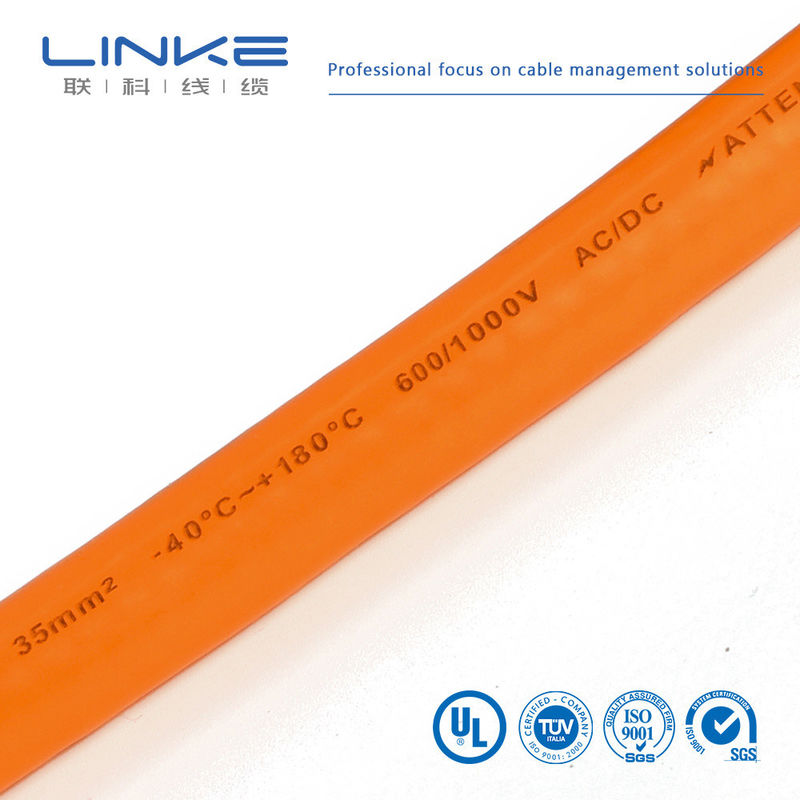

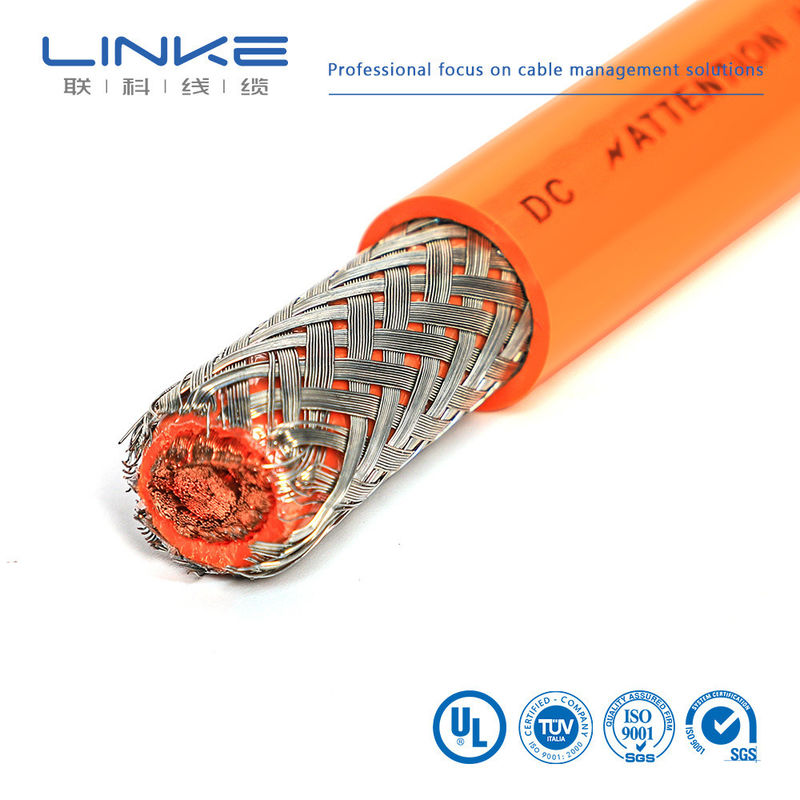

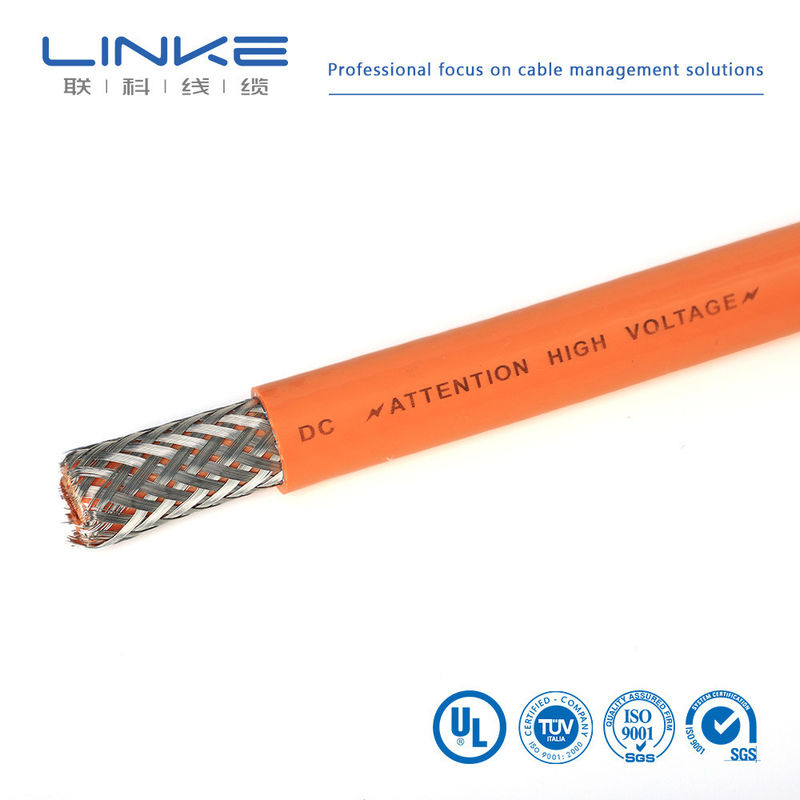

Cable di ricarica elettrica per energia elettrica HV EV
Cavo di ricarica per veicoli elettrici ad alte prestazioni, progettato per applicazioni automobilistiche e energetiche.
| Nome del prodotto |
Nuova energia veicolo elettrico filo batteria di potenza ad alta tensione cavo EV solare |
| Gamma di prodotti |
Energia solare, nuova energia, immagazzinamento di energia, batterie, automotive e altro ancora |
| Esame |
Prova di conduzione, prova di dimensione dell'aspetto, prova di posizione del foro |
| Materiale del cavo |
Copper puro certificato UL, CE, VDE, SAA, CB |
| Colore e lunghezza del cavo |
Personalizzato in base alle esigenze del cliente |
| Isolamento |
PVC, PE, XLPE, TPE, PTFE e altro |
| Tipo di connettore e terminale |
JAE, TE, AMP, JST, Anders, Ambofu e altre parti originali o sostitutive |
| MOQ |
1000 PCS |
| Politica di campionamento |
campioni confermati prima della produzione in serie |
| Certificati |
ISO9001-2015, IATF16949-2016, CE, RoHS, SGS, TUV |
| Tempo di consegna |
Piccoli ordini (meno di 500): 5-7 giorni; grandi ordini (oltre 1000): 7-15 giorni |
| Servizi |
Disponibile la personalizzazione OEM e ODM |
| Voltaggio di riferimento |
PVC 300/600V, filo di silicone 300/500V, TPE 600V, XLPE 400V, filo standard nazionale 300V |
| Intervallo di temperatura |
PVC: -25~80°C, silicone: -60~200°C, TPE: -65~250°C, XLPE: -25~125°C, standard nazionale: -30~90°C, filo EV: 125°C |
| Metodi di pagamento |
TT, PayPal, bonifico bancario |
Caratteristiche chiave
- Intervallo di temperatura di funzionamento: da -40°C a +125°C, da -40°C a +150°C, da -40°C a +180°C, da -40°C a +200°C
- tensione nominale 600 V CA, adatta a condizioni di alta tensione 1500 V CC
- Costruzione priva di alogeni, seguendo la direzione di sviluppo di prodotti rispettosi dell'ambiente
- Materiale del cavo conforme alla norma GBT2408 HB, grado di combustione V0
- Radius di piegatura minimo non inferiore a cinque volte il diametro del cavo (5xOD) per una facile installazione
| Marchio |
A sinistra |
Sezione trasversale (mm2) |
0.01-500 mm2 |
| Gauge del filo (AWG) |
[ad esempio, 24AWG, 28AWG] |
Conduttore |
Rame in scatola / rame nudo, in base alle esigenze del cliente |
| Materiale isolante |
PVC/TPU/gomma di silicone/PE/PP/XLPE/Nylon/altro |
Materiale della giacca |
[PVC/PU/gomma/braid/etc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/etc |
Lunghezza personalizzata |
[ad esempio, 1m, 3ft, 5m ± 5% di tolleranza] |
| Tipo di cavo |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Protezione |
[Scudo protetto/non protetto/scudo a maglia] |
| Impedenza |
[ad esempio, 75Ω (per cavi coassiali) ] |
Stampa/logo |
[Testo/Etichetta/Logo, massimo 20 caratteri] |
| Radius di curvatura |
[ad esempio, diametro del cavo ≥ 5 ×] |
Classificazione attuale |
[ad esempio, 5A] |
| Valore nominale della tensione |
[ad esempio, 30V AC/DC] |
Materiale del connettore |
[In oro/niccellato/brassato/etc.] |
| Connettori |
[ad esempio, USB tipo C, jack da 3,5 mm, RJ45] |
Giubbotto |
XLPE o PE o PVC |
| Tempo di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/bianco/rosso/Pantone personalizzato/etc.] |
| temperatura |
-70°C a 350°C ((-70°C ~ 350°C) |
Pacco |
Rollo/scatola/piastra/Custom |
| Servizi di supporto |
{3}{l}{cavo su misura, soluzioni end-to-end, compreso il taglio preciso, il crimping e l'installazione di bracci (specificare il materiale, ad esempio, rivestito di rame/nickel) |
|
|
Laboratorio indipendente•Equipaggiamento di prova completo•Controllo della qualità completo
Testiamo ogni prodotto secondo standard rigorosi per garantire qualità superiore e prestazioni affidabili.
|
- No, no, no, no.
|
Articolo di prova
|
Condizione di prova
|
Requisito di prova
|
Dati di prova
|
Risultato
|
|
1
|
Ispezione delle strutture
|
1. rispettare la tabella delle dimensioni del filo2. spessore minimo ≥ 80% dello spessore medio
|
Rispetto della tabella delle dimensioni del filo
|
Riferimento al registro di prova
|
Passaggio
|
|
2
|
Shock termico
|
Avvolgere il campione su una barra di ferro di dimensioni specificate, metterlo in un forno di invecchiamento a temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione
|
Nessuna crepa sulla superficie del campione
|
Nessuna crepa
|
Passaggio
|
|
3
|
Deformazione da calore
|
1. Misurare lo spessore del campione (marcare la posizione di misura) 2. Mettere il campione e l'apparecchio di prova nel forno di invecchiamento per pre riscaldarli a temperatura specificata per 1 ora3.Mettere il campione sotto la colonna di pressione dell'apparecchio di prova per 1 ora4. Ri-misurare lo spessore del campione nella stessa posizione
|
1. il campione non deve essere spaccato da una colonna di pressione o da un conduttore esposto2. riduzione dello spessore ≤ 50%
|
Riferimento al registro di prova
|
Passaggio
|
|
4
|
FT2
|
Applicare una fiamma standard ad un'altezza di 125 mm una volta
|
1La fiamma non deve diffondersi lungo la sua lunghezza.
|
Riferimento al registro di prova
|
Passaggio
|
|
5
|
Invecchiamento
|
1. Prendere cinque sezioni di involucro di 200 mm di lunghezza2. Mettere i campioni nel forno di invecchiamento a 158°C per 168 ore3. Dopo averli prelevati, mettere a temperatura ambiente 23±5°C per 16 ore.testare poi l'allungamento alla rottura e la resistenza alla trazione
|
1. allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento2. resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm2, resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento
|
Riferimento al registro di prova
|
Passaggio
|
|
6
|
Cold Bend
|
Conservare il campione in una scatola a bassa temperatura a una temperatura specificata per 4 ore, il campione di vento su una barra di ferro di dimensioni specificate con giri specificati,avvolgimento completo entro 30 secondi dopo il prelievo del campione dalla scatola a bassa temperatura
|
Nessuna crepa sulla superficie del campione
|
Nessuna crepa
|
Passaggio
|
|
7
|
Resistenza del conduttore
|
Misurare la resistenza del conduttore di un metro con un contatore di resistenza CC
|
A 20°C, resistenza di 8AWG ≤ 2,23Ω/km
|
Riferimento al registro di prova
|
Passaggio
|
Linke cable technology (DongGuan) Co. Ltd. si è concentrata sulla ricerca e lo sviluppo e
Il progetto è stato realizzato con l'ausilio di un gruppo di esperti specializzati nel settore dei servizi di telecomunicazione.
Contiene:
Un cavo robotico umanoide.
Cavo di alimentazione/cavo dati AI,
Cavo semiconduttore/cavo automatico industriale,
cavo sensore,
Nuovo cavo di energia,
filo per la bellezza medica,
Cavo di filo UL,
Linke Cable dispone di capacità di sviluppo di prodotti e capacità tecniche diversificate per supportare
Abbiamo ottenuto la seguente autorizzazione per il prodotto: UL 758,CCC,RoH,Regolamento REACH,CE; Noi
hanno ottenuto il seguente sistema di gestione della qualità:Codice ISO 9001-2015(Tutti i prodotti); ISO 13485
(Apparecchi e strumenti medici),IATF 16949(Industria automobilistica)
Applicazioni di cavi di ricarica EV
I cavi di ricarica EV sono cavi ad alta tensione utilizzati per collegare le porte di ricarica alle batterie, ai componenti interni delle batterie, ai motori e alle apparecchiature di stoccaggio dell'energia.Questi cavi servono come vettori di trasmissione di potenza in ambienti automobilistici esigenti con requisiti di prestazione specifici, inclusi piccoli spazi di cablaggio, condizioni di alta corrente e tensione, variazioni di temperatura estreme, scarsa dissipazione del calore, esposizione alla nebbia di sale, campi elettromagnetici e resistenza chimica.norme ambientali e di sicurezza per ritardanti di fiamma privi di alogeni.
I cavi di ricarica collegano i dispositivi di ricarica dei veicoli elettrici all'infrastruttura di ricarica, trasmettendo potenza ai veicoli elettrici incorporando linee di segnale, linee di controllo,e linee ausiliarie di alimentazione per garantire un controllo preciso e un funzionamento sicuro durante tutto il processo di ricaricaLe applicazioni includono stazioni di ricarica, parcheggi, hotel, comunità residenziali, garage e cavi di ricarica portatili per lo stoccaggio dei veicoli.
Competenza nella produzione
Il nostro team di ingegneri comprende 6 professionisti con oltre 10 anni di esperienza nella tecnologia del filo e del cavo, fornendo soluzioni accurate ed efficaci.Il dipartimento di controllo della qualità ha 10 specialisti che supervisionano ogni fase dal materiale in entrata alla spedizioneIl nostro staff di produzione supera i 50 professionisti esperti dedicati all'eccellenza produttiva.
Certificazioni
Autorizzazioni del prodotto
Certificazioni del sistema di gestione della qualità
- ISO 9001-2015 (tutti i prodotti)
- ISO 13485 (Industria dei dispositivi medici)
- IATF 16949 (industria automobilistica)
Norme di isolamento UL XLPE
- Ultrassorbente di carbonio, di carbonio e di carbonio
Norme per l'isolamento in silicone
- L'utilizzo di prodotti di base per la produzione di biossido di carbonio è consentito solo se:
Norme di isolamento FEP
Modelli certificati UL
Domande frequenti
Lei è un produttore o una società commerciale?
Siamo un produttore professionale, controlliamo il tuo ordine dall'inizio alla fine.
Come posso avere un campione per testare la vostra qualità?
I campioni sono gratuiti per la valutazione, i nuovi clienti devono pagare i costi di corriere.
Qual e' la quantita' minima d'ordine?
Normalmente 100 metri. A causa del peso del cavo, si consiglia di ordinare quantità adeguate per ottimizzare i costi di trasporto. Il trasporto marittimo è l'opzione più economica.
Posso avere uno sconto?
Sono disponibili sconti in base alla quantità dell'ordine. Possiamo offrire prezzi competitivi e accordi di trasporto.
La vostra azienda accetta la produzione OEM?
Sì, offriamo servizi OEM tra cui la stampa personalizzata del nome della tua azienda e carte di qualità per promuovere il tuo marchio.
Per ulteriori informazioni
Si prega di contattarci per ulteriori dettagli e soluzioni personalizzate.
