Cavo di connessione di ricarica per veicoli elettrici DC 1500V in gomma di silicone Al-Mylar blindato
Clicca per scoprire i nostri prodotti più popolari, che sono molto popolari in tutto il mondo, con prestazioni stabili e consegna veloce.
Linke cable technology (DongGuan) Co. Ltd. si è concentrata sulla ricerca e lo sviluppo e
Il progetto è stato realizzato con l'ausilio di un gruppo di esperti specializzati nel settore dei servizi di telecomunicazione.
Contiene:
Un cavo robotico umanoide.
Cavo di alimentazione/cavo dati AI,
Cavo semiconduttore/cavo automatico industriale,
cavo sensore,
Nuovo cavo di energia,
filo per la bellezza medica,
Cavo di filo UL,
Linke Cable dispone di capacità di sviluppo di prodotti e capacità tecniche diversificate per supportare
Abbiamo ottenuto le seguenti autorizzazioni per il prodotto: UL 758, CCC, RoHs, REACH, CE;
hanno ottenuto il seguente sistema di gestione della qualità:ISO 9001-2015 ((Tutti i prodotti); ISO 13485
(apparecchi e strumenti medici),IATF 16949 ((Industria automobilistica)
Laboratorio indipendente • attrezzature di prova complete • controllo di qualità completo
Testiamo ogni prodotto secondo standard rigorosi per garantire qualità superiore e prestazioni affidabili.
Abbiamo un laboratorio indipendente di verifica della qualità con strutture di prova complete e procedure standardizzate.Il nostro insieme completo di standard di prova dei prodotti copre tutti gli indicatori chiave di prestazione e sicurezzaAttraverso ispezioni sistematiche e rigorose, controlliamo efficacemente la qualità dei prodotti, riduciamo i rischi e forniamo prodotti sicuri, stabili e di alta qualità di cui ci si può fidare.
| - No, no, no, no. |
Articolo di prova |
Condizione di prova |
Requisito di prova |
Dati di prova |
Risultato |
| 1 |
Ispezione delle strutture |
1. rispettare la tabella delle dimensioni del filo2. spessore minimo ≥ 80% dello spessore medio |
Rispetto della tabella delle dimensioni del filo |
Riferimento al registro di prova |
Passaggio |
| 2 |
Shock termico |
Avvolgere il campione su una barra di ferro di dimensioni specificate, metterlo in un forno di invecchiamento a temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione |
Nessuna crepa sulla superficie del campione |
Nessuna crepa |
Passaggio |
| 3 |
Deformazione da calore |
1. Misurare lo spessore del campione (marcare la posizione di misura) 2. Mettere il campione e l'apparecchio di prova nel forno di invecchiamento per pre riscaldarli a temperatura specificata per 1 ora3.Mettere il campione sotto la colonna di pressione dell'apparecchio di prova per 1 ora4. Ri-misurare lo spessore del campione nella stessa posizione |
1. il campione non deve essere spaccato da una colonna di pressione o da un conduttore esposto2. riduzione dello spessore ≤ 50% |
Riferimento al registro di prova |
Passaggio |
| 4 |
FT2 |
Applicare una fiamma standard ad un'altezza di 125 mm una volta |
1La fiamma non deve diffondersi lungo la sua lunghezza. |
Riferimento al registro di prova |
Passaggio |
| 5 |
Invecchiamento |
1. Prendere cinque sezioni di involucro di 200 mm di lunghezza2. Mettere i campioni nel forno di invecchiamento a 158°C per 168 ore3. Dopo averli prelevati, mettere a temperatura ambiente 23±5°C per 16 ore.testare poi l'allungamento alla rottura e la resistenza alla trazione |
1. allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento2. resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm2, resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento |
Riferimento al registro di prova |
Passaggio |
| 6 |
Cold Bend |
Conservare il campione in una scatola a bassa temperatura a una temperatura specificata per 4 ore, il campione di vento su una barra di ferro di dimensioni specificate con giri specificati,avvolgimento completo entro 30 secondi dopo il prelievo del campione dalla scatola a bassa temperatura |
Nessuna crepa sulla superficie del campione |
Nessuna crepa |
Passaggio |
| 7 |
Resistenza del conduttore |
Misurare la resistenza del conduttore di un metro con un contatore di resistenza CC |
A 20°C, resistenza di 8AWG ≤ 2,23Ω/km |
Riferimento al registro di prova |
Passaggio |
Specificativi del prodotto
| Articolo del prodotto |
Cavo EV-XLPE |
| Paese di origine |
Cina |
| Specifica di produzione |
Personalizzabile in base alle esigenze |
| Materiale isolante |
XLPE |
| Temperatura nominale |
-40°C a +125°C |
| Opzioni di colore |
Giallo, verde, nero, rosso, grigio, marrone, blu, arancione, bianco, trasparente |
| Tensione nominale (U0/U) |
1500 V |
Specifiche tecniche
| Dimensione (mm2) |
Edilizia (numero/mm) |
Diametro (mm) |
Spessore nominale (mm) |
Diametro (mm) |
Resistenza del conduttore (Ω/KM) |
| 4 |
133/0.20BS |
2.80 |
0.80 |
4.40±0.20 |
≤ 4.70 |
| 6 |
190/0.20BS |
3.40 |
0.80 |
5.00±0.20 |
≤ 3.10 |
| 10 |
259/0.20BS |
4.50 |
1.00 |
6.50±0.30 |
≤ 1.82 |
| 16 |
323/0.20BS |
5.70 |
1.20 |
8.10±0.30 |
≤ 1.16 |
| 25 |
513/0.20BS |
7.20 |
1.40 |
10.00±0.30 |
≤ 0.743 |
| 35 |
798/0.20BS |
8.50 |
1.40 |
11.30±0.40 |
≤ 0.527 |
| 50 |
1121/0.20BS |
10.50 |
1.60 |
13.70±0.50 |
≤ 0.368 |
| 70 |
1596/0.20BS |
12.50 |
1.80 |
16.00±0.50 |
≤ 0.259 |
| 95 |
2257/0.20BS |
14.80 |
2.00 |
18.80±0.70 |
≤ 0.196 |
| 120 |
1887/0.254BS |
16.50 |
2.20 |
20.80±0.70 |
≤ 0.153 |
Applicazioni di cavi elettrici ad alta tensione
Le linee ad alta tensione dei veicoli elettrici sono progettate per collegare le porte di ricarica, le batterie, gli interni delle batterie, i motori e le apparecchiature di stoccaggio dell'energia delle batterie.Questi cavi servono come vettori di trasmissione di potenza in ambienti automobilistici impegnativi, che richiedono prestazioni eccezionali.
Specifiche del cavo
| Modello |
Cavo elettrico ad alta tensione |
| Conduttore |
Conduttore di rame di classe 5 |
| Numero di nuclei |
Unico core |
| Tipo di conduttore |
Stranded |
| Isolamento |
XLPE |
| Cappottole |
XLPE |
| Norme |
BS EN 50618:2014 |
| Voltaggio di corrente continua |
1.5 KV |
| Voltaggio CA |
1.0/1.0 KV |
| Dimensioni del conduttore |
4-150 mm2 |
| Opzioni di colore |
Nero o su misura |
| Temperatura di funzionamento |
-40°C a +150°C |

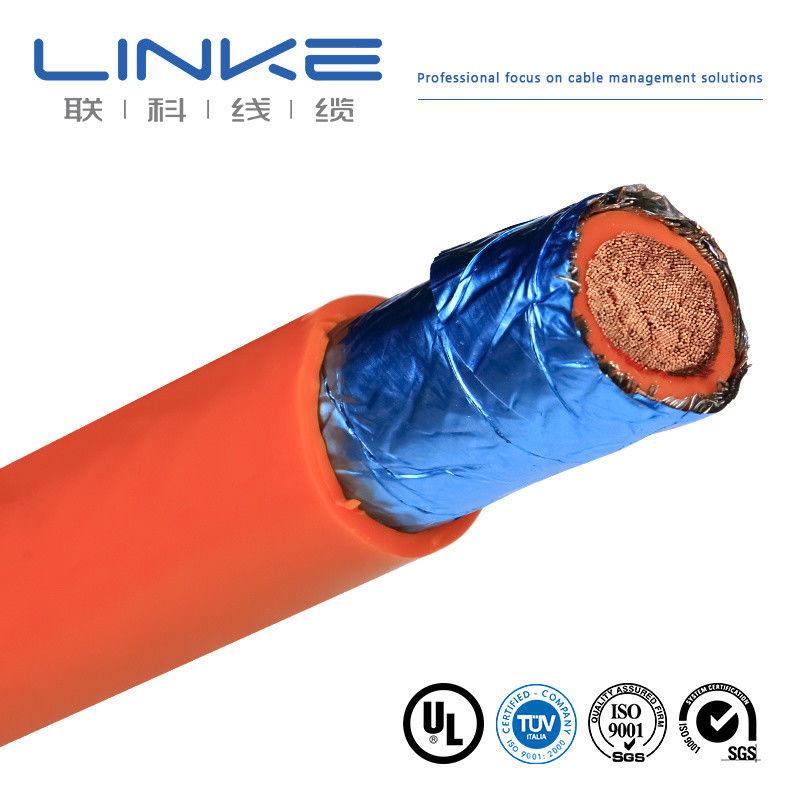

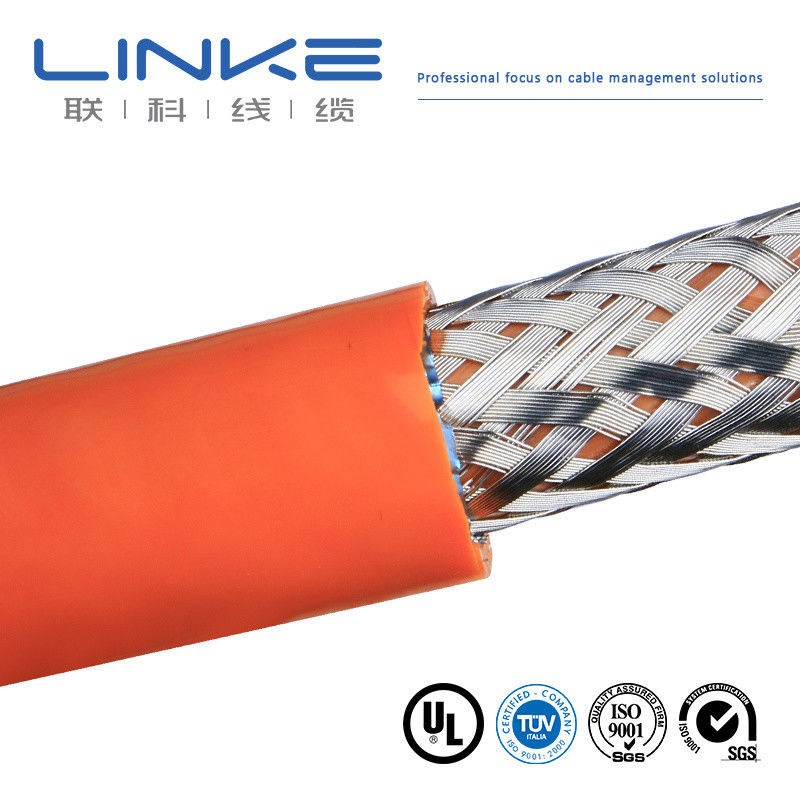

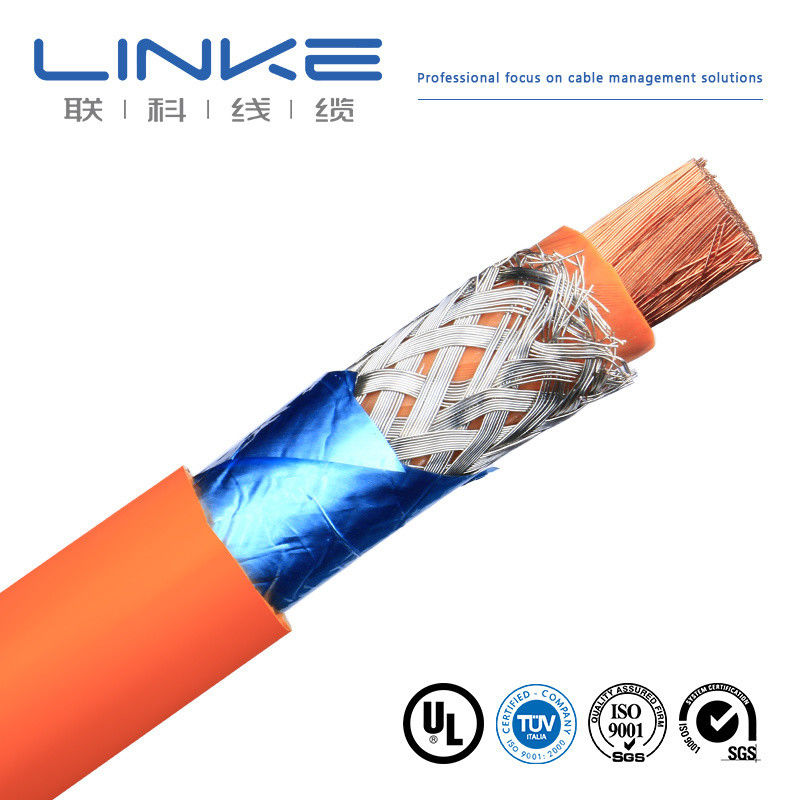

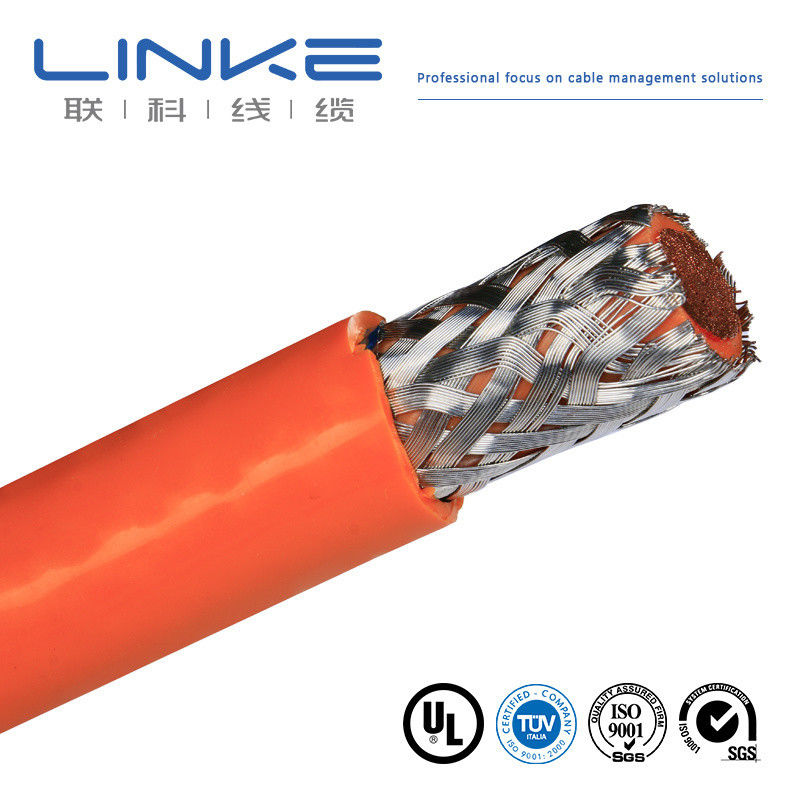

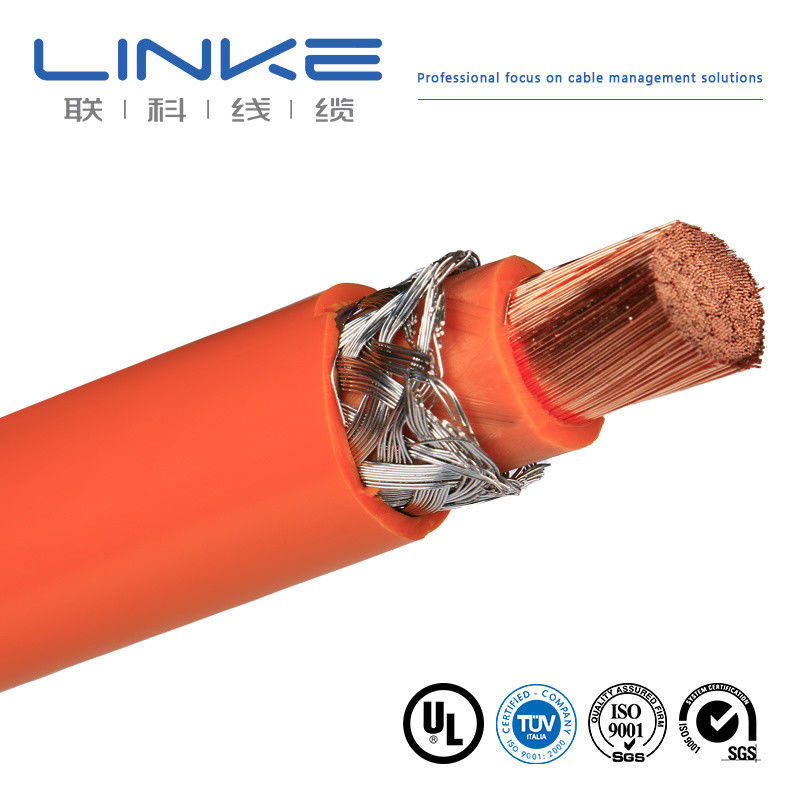

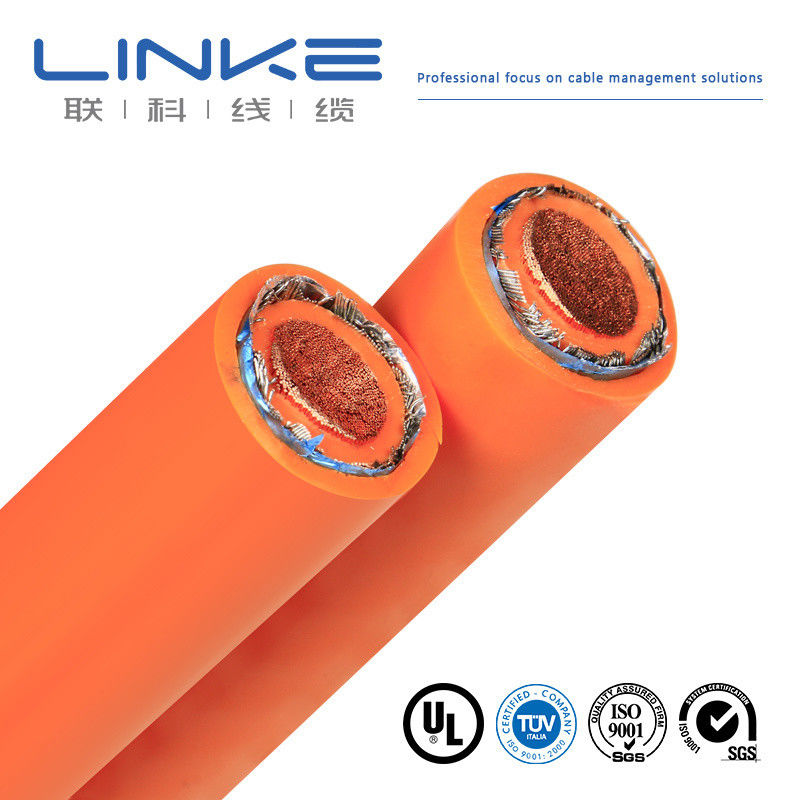

Immagini del prodotto
Capacità dell'azienda
Il nostro team dedicato comprende:
- Dipartimento R&S:6 ingegneri con più di 10 anni di esperienza in fili e cavi
- Controllo della qualità:10 ispettori che garantiscono il 100% della qualità dal materiale alla spedizione
- Personale di produzione:50+ professionisti di produzione esperti
Domande frequenti
1Lei è un produttore o una società commerciale?
Siamo un produttore professionista con il controllo completo sui processi di produzione.
2Come posso avere un campione per testare la vostra qualità?
I campioni sono forniti gratuitamente, i nuovi clienti sono responsabili dei costi di corriere.
3Qual e' la quantità minima di ordine?
A causa del peso del cavo, si consiglia di ordinare quantità adeguate per ottimizzare i costi di trasporto, con il trasporto marittimo che è l'opzione più economica.
4Posso avere uno sconto?
Gli sconti sono disponibili in base alla quantità dell'ordine e possono includere le considerazioni relative al trasporto.
5La vostra azienda accetta la produzione OEM?
Sì, offriamo servizi OEM, inclusi marchi aziendali sui prodotti e schede di qualità personalizzate.
Per ulteriori informazioni:Si prega di contattare il nostro team di vendita per specifiche tecniche, prezzi e soluzioni personalizzate.
