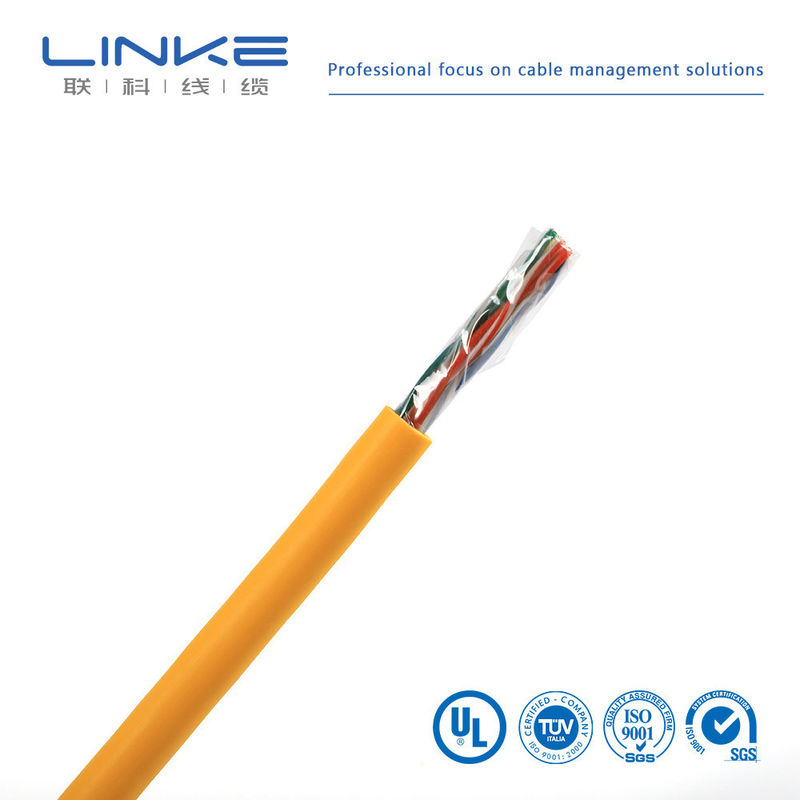

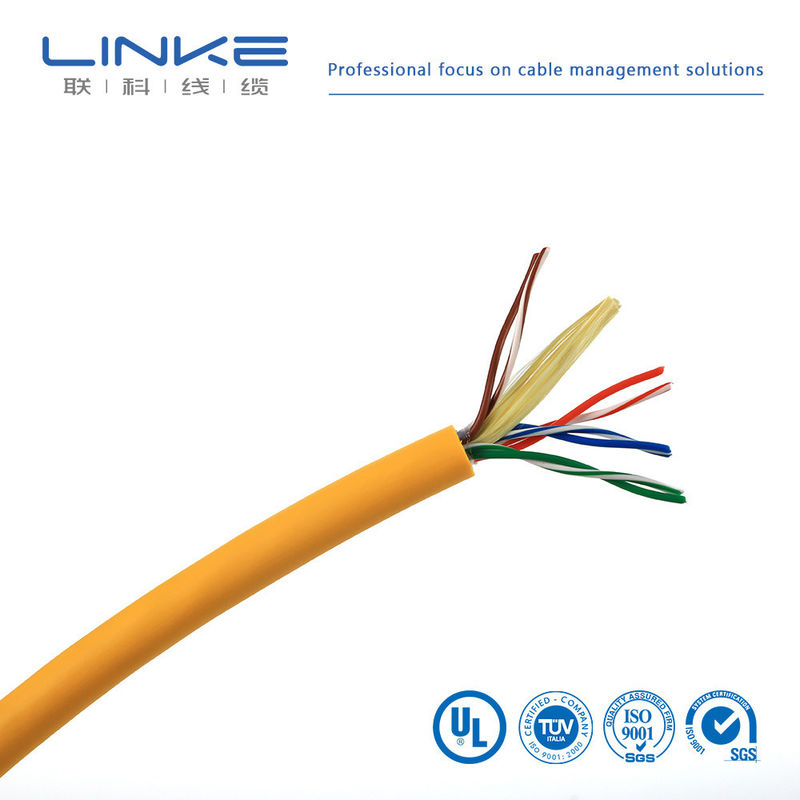

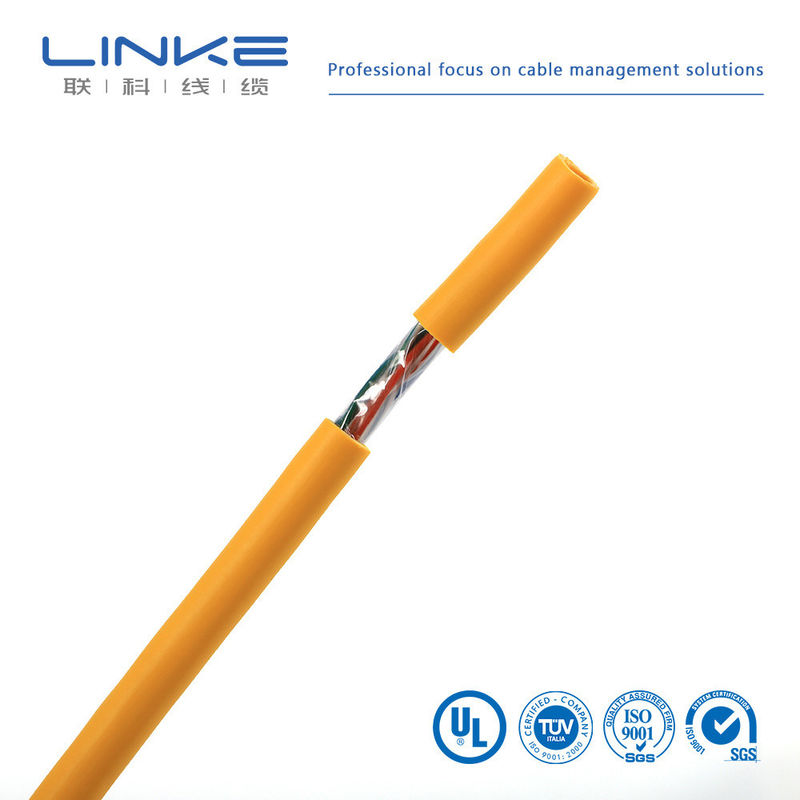

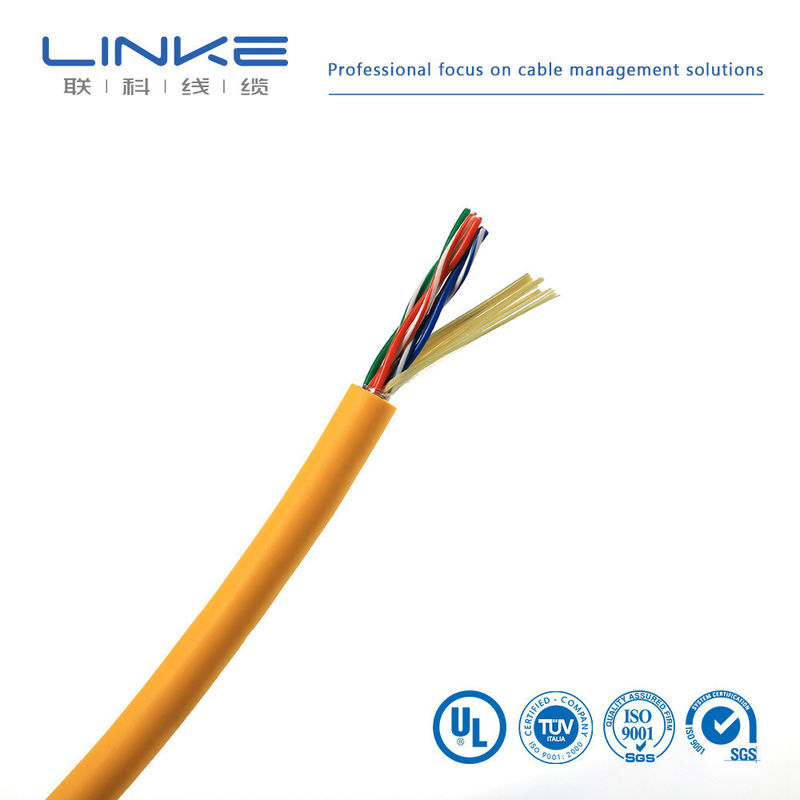

LSZH Acciaio di rame PVC XLPE Silicone gomma Controllo del segnale di alimentazione spirale blindato CAT6 flessibile PTFE Robot automatico cavo di filo elettrico
Specificativi del prodotto
| Componente |
Specificità |
| Conduttore |
Acciaio e materie plastiche |
| 4 Coppia contorta |
8C |
| AWG |
26 |
| Costrutture (± 0,01MM) |
7/0.16 |
| - Dia bloccata. |
0.152 |
| Isolamento |
HD-PE |
| Spessore nominale (± 0,02 mm) |
0.18 |
| Diametro di isolamento (±0,05) |
1.01 |
| Separatore |
/ |
| Scudo/Sciuro |
AL/AL-Mg |
| Sovrapposizione (%) |
25% |
| Cavi di scarico |
7/0.12 |
| Giubbotto |
PVC |
| Spessore nominale (± 0,05 mm) |
0.55 |
| Diametro esterno (± 0,2 mm) |
6.0 |
| Marchio |
A sinistra |
Sezione trasversale (mm2) |
0.01-500 mm2 |
| Gauge del filo (AWG) |
[ad esempio, 24AWG, 28AWG] |
Conduttore |
Rame in scatola / rame nudo, in base alle esigenze del cliente |
| Materiale isolante |
PVC/TPU/gomma di silicone/PE/PP/XLPE/Nylon/altro |
Materiale della giacca |
[PVC/PU/gomma/braid/etc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/etc |
Lunghezza personalizzata |
[ad esempio, 1m, 3ft, 5m ± 5% di tolleranza] |
| Tipo di cavo |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Protezione |
[Scudo protetto/non protetto/scudo a maglia] |
| Impedenza |
[ad esempio, 75Ω (per cavi coassiali) ] |
Stampa/logo |
[Testo/Etichetta/Logo, massimo 20 caratteri] |
| Radius di curvatura |
[ad esempio, diametro del cavo ≥ 5 ×] |
Classificazione attuale |
[ad esempio, 5A] |
| Valore nominale della tensione |
[ad esempio, 30V AC/DC] |
Materiale del connettore |
[In oro/niccellato/brassato/etc.] |
| Connettori |
[ad esempio, USB tipo C, jack da 3,5 mm, RJ45] |
Giubbotto |
XLPE o PE o PVC |
| Tempo di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/bianco/rosso/Pantone personalizzato/etc.] |
| temperatura |
-70°C a 350°C ((-70°C ~ 350°C) |
Pacco |
Rollo/scatola/piastra/Custom |
| Servizi di supporto |
{3}{l}{cavo su misura, soluzioni end-to-end, compreso il taglio preciso, il crimping e l'installazione di bracci (specificare il materiale, ad esempio, rivestito di rame/nickel) |
|
|
Laboratorio indipendente•Equipaggiamento di prova completo•Controllo della qualità completo
Testiamo ogni prodotto secondo standard rigorosi per garantire qualità superiore e prestazioni affidabili.
|
- No, no, no, no.
|
Articolo di prova
|
Condizione di prova
|
Requisito di prova
|
Dati di prova
|
Risultato
|
|
1
|
Ispezione delle strutture
|
1. rispettare la tabella delle dimensioni del filo2. spessore minimo ≥ 80% dello spessore medio
|
Rispetto della tabella delle dimensioni del filo
|
Riferimento al registro di prova
|
Passaggio
|
|
2
|
Shock termico
|
Avvolgere il campione su una barra di ferro di dimensioni specificate, metterlo in un forno di invecchiamento a temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione
|
Nessuna crepa sulla superficie del campione
|
Nessuna crepa
|
Passaggio
|
|
3
|
Deformazione da calore
|
1. Misurare lo spessore del campione (marcare la posizione di misura) 2. Mettere il campione e l'apparecchio di prova nel forno di invecchiamento per pre riscaldarli a temperatura specificata per 1 ora3.Mettere il campione sotto la colonna di pressione dell'apparecchio di prova per 1 ora4. Ri-misurare lo spessore del campione nella stessa posizione
|
1. il campione non deve essere spaccato da una colonna di pressione o da un conduttore esposto2. riduzione dello spessore ≤ 50%
|
Riferimento al registro di prova
|
Passaggio
|
|
4
|
FT2
|
Applicare una fiamma standard ad un'altezza di 125 mm una volta
|
1La fiamma non deve diffondersi lungo la sua lunghezza.
|
Riferimento al registro di prova
|
Passaggio
|
|
5
|
Invecchiamento
|
1. Prendere cinque sezioni di involucro di 200 mm di lunghezza2. Mettere i campioni nel forno di invecchiamento a 158°C per 168 ore3. Dopo averli prelevati, mettere a temperatura ambiente 23±5°C per 16 ore.testare poi l'allungamento alla rottura e la resistenza alla trazione
|
1. allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento2. resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm2, resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento
|
Riferimento al registro di prova
|
Passaggio
|
|
6
|
Cold Bend
|
Conservare il campione in una scatola a bassa temperatura a una temperatura specificata per 4 ore, il campione di vento su una barra di ferro di dimensioni specificate con giri specificati,avvolgimento completo entro 30 secondi dopo il prelievo del campione dalla scatola a bassa temperatura
|
Nessuna crepa sulla superficie del campione
|
Nessuna crepa
|
Passaggio
|
|
7
|
Resistenza del conduttore
|
Misurare la resistenza del conduttore di un metro con un contatore di resistenza CC
|
A 20°C, resistenza di 8AWG ≤ 2,23Ω/km
|
Riferimento al registro di prova
|
Passaggio
|
Linke cable technology (DongGuan) Co. Ltd. si è concentrata sulla ricerca e lo sviluppo e
Il progetto è stato realizzato con l'ausilio di un gruppo di esperti specializzati nel settore dei servizi di telecomunicazione.
Contiene:
Un cavo robotico umanoide.
Cavo di alimentazione/cavo dati AI,
Cavo semiconduttore/cavo automatico industriale,
cavo sensore,
Nuovo cavo di energia,
filo per la bellezza medica,
Cavo di filo UL,
Linke Cable dispone di capacità di sviluppo di prodotti e capacità tecniche diversificate per supportare
Abbiamo ottenuto la seguente autorizzazione per il prodotto: UL 758,CCC,RoH,Regolamento REACH,CE; Noi
hanno ottenuto il seguente sistema di gestione della qualità:Codice ISO 9001-2015(Tutti i prodotti); ISO 13485
(Apparecchi e strumenti medici),IATF 16949(Industria automobilistica)
Certificazioni e norme di qualità
Certificazioni UL
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (singolo conduttore, isolamento termoplastico)
L'utilizzo di prodotti di base per la produzione di biossido di carbonio è consentito solo se il fabbricante è in possesso di un'autorizzazione di fabbricazione.
Norme internazionali
ISO9001, ISO13485, TS16949
Materiale di cablaggio per apparecchiature CNR
Pvc isolante singolo estruso, con tensione nominale 105oC, 1000V, classe I, gruppo A, B o AB, FT1 e/o FT2
Cavo in pellicola di PVC estruso non integrato, indicato a 105°C, 1000V, classe I, classe I/II, gruppo A, B o AB, FT1 e/o FT2
Cavo TPU non integrato con giacca estruita, indicato a 80°C, 300V, classe I, classe I/II, gruppo A, B o AB, FT1 e/o FT2
Domande frequenti
- Lei è un produttore o una società commerciale?
Siamo un produttore professionale. Possiamo controllare il vostro ordine dal primo inizio all'ultimo. Benvenuti a visitarci. Vi verremo a prendere a Shenzhen.
- Come posso avere un campione per testare la vostra qualità?
I campioni sono gratuiti, i nuovi clienti devono pagare il costo del corriere.
- Qual e' la quantita' minima d'ordine?
Normalmente 100 metri. Tuttavia, il cavo è molto pesante. È meglio ordinare una quantità adeguata per evitare il carico elevato. Il trasporto marittimo è l'opzione migliore.
- Posso avere uno sconto?
Dipende dalla vostra quantità. Possiamo fare uno sconto e permetterci il trasporto.
- La vostra azienda accetta la produzione OEM?
Sì, possiamo stampare il nome della vostra azienda e persino personalizzare la scheda di qualità per promuovere la vostra azienda.
