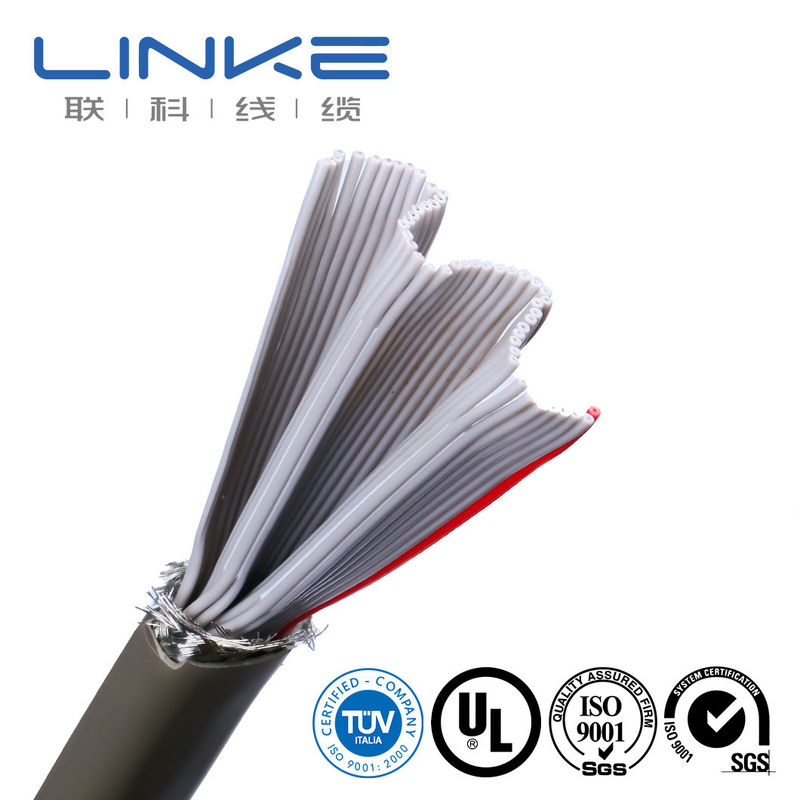

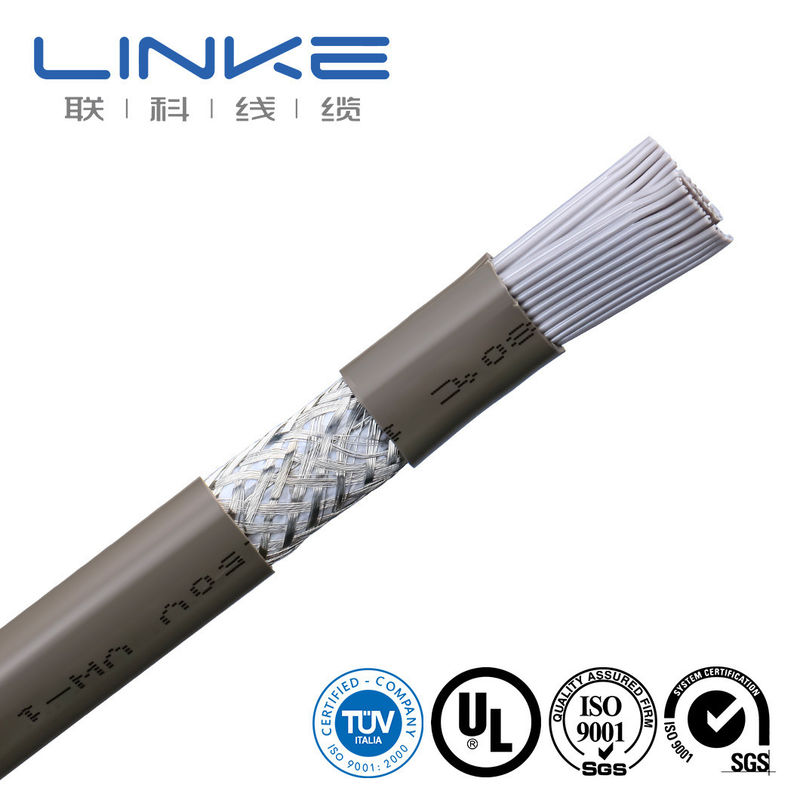

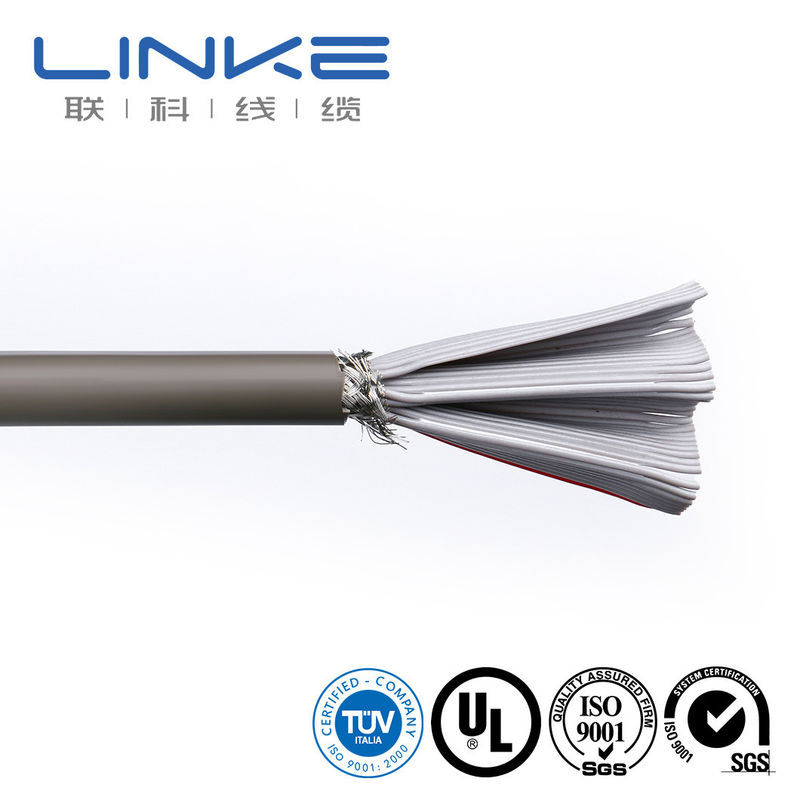

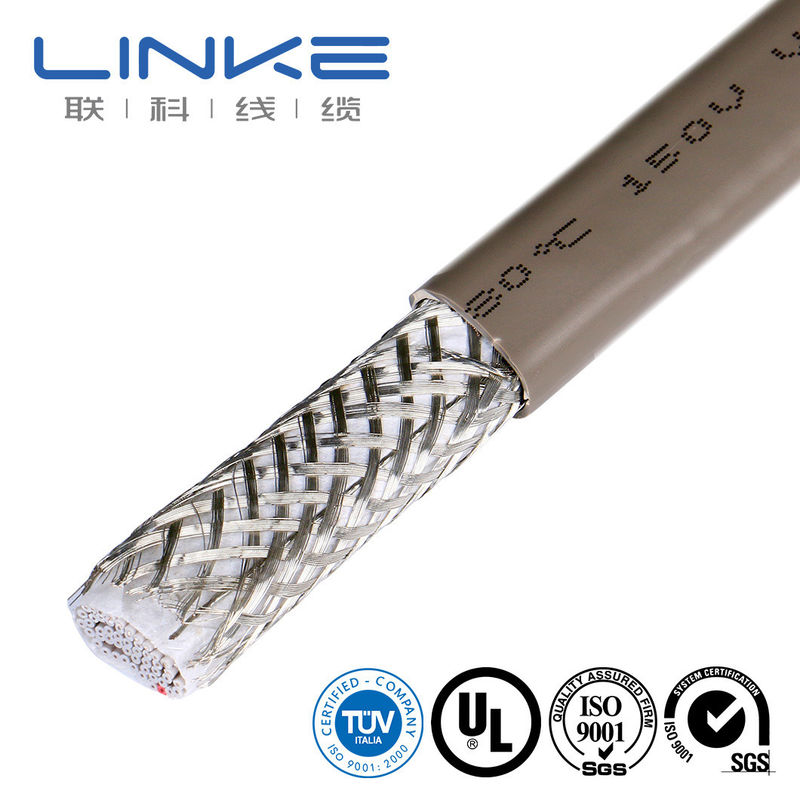

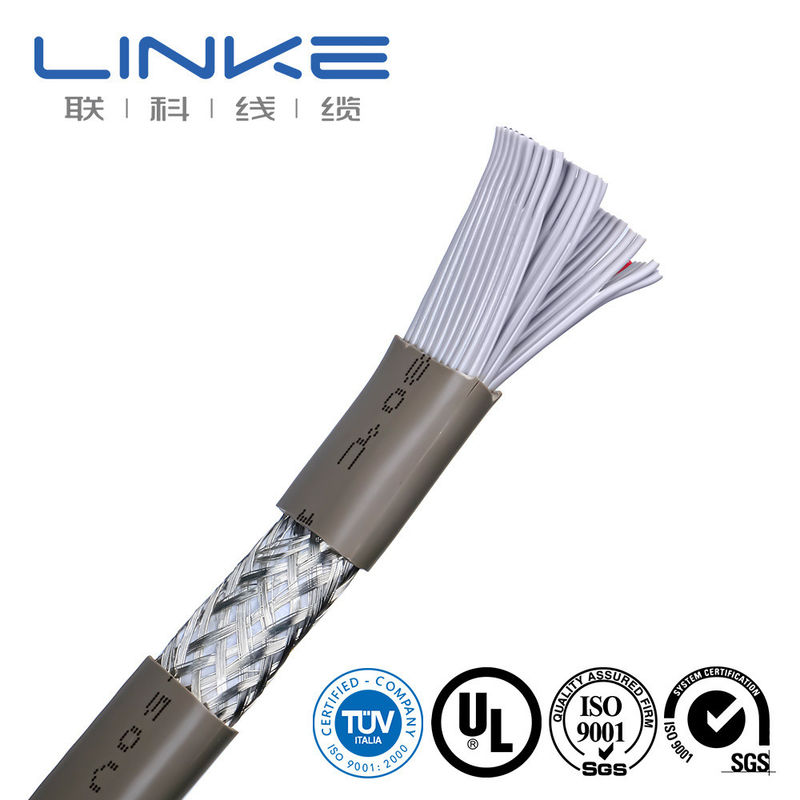

Questo cavo di controllo industriale piatto schermato a 50 conduttori è dotato di isolamento in PVC e guaina in TPU resistente, progettato per prestazioni affidabili in applicazioni industriali esigenti con ottimizzazione dei tempi di consegna stimati.
Galleria dei prodotti
Standard di certificazione UL
Conformità agli standard UL
Conduttore singolo, isolamento termoplastico:
1007
1330
1333
1591
1723
10064
10369
1015
1331
1569
1592
1901
10070
10483
1185
1332
1577
1672
10012
10269
Isolamento termoplastico a più conduttori:
2095
2129
2468
2586
2725
20233
20280
20963
2103
2463
2517
2587
2835
20276
20549
21198
2104
2464
2576
2661
2919
20279
20886
21664
Conduttore singolo, isolamento termoindurente:
3075
3173
3320
3386
3530
3689
30005
3123
3212
3321
3398
3577
3702
3132
3266
3331
3512
3644
3817
3135
3271
3385
3529
3674
3886
Certificazioni di qualità
Il nostro portfolio completo di certificazioni comprende:
- Standard UL per isolamento termoplastico a conduttore singolo: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
- Standard UL per isolamento termoplastico a conduttori multipli: UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, UL2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
- Sistemi di gestione della qualità ISO9001, ISO13485 e TS16949
- CNR - Certificazione Materiali Cablaggi Elettrodomestici
Specifiche tecniche
- Singolo isolato in PVC estruso, nominale 105°C, 1000 V, Classe I, Gruppo A, B o AB, FT1 e/o FT2
- Cavo rivestito non integrale in PVC estruso, nominale 105°C, 1000 V, Classe I, Classe o Classe I/II, Gruppo A, B o AB, FT1 e/o FT2
- Cavo rivestito non integrale in TPU estruso, nominale 80°C, 300 V, Classe I, Classe o Classe I/II, Gruppo A, B o AB, FT1 e/o FT2
| Marca |
LINKE |
Sezione trasversale (mm²) |
0,01-500 mm² |
| Calibro del filo (AWG) |
[ad esempio, 24AWG, 28AWG] |
Conduttore |
Rame stagnato/rame nudo, in base alle esigenze del cliente |
| Materiale isolante |
PVC/TPU/Gomma siliconica/PE/PP/XLPE/Nylon/altro |
Materiale della giacca |
[PVC/PU/Gomma/Treccia/ecc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/ecc |
Lunghezza personalizzata |
[ad esempio, 1 m, 3 piedi, 5 m ±5% di tolleranza] |
| Tipo di cavo |
[Medico/Energia/Audio/Coassiale/Elettrico/Automotive/Immagazzinamento di energia//ecc.] |
Schermatura |
[Schermato/Non schermato/Schermo intrecciato] |
| Impedenza |
[ad esempio, 75 Ω (per cavi coassiali)] |
Stampa/Logo |
[Testo/Etichetta/Logo, max. 20 caratteri] |
| Raggio di piegatura |
[ad esempio, ≥5× diametro del cavo] |
Valutazione attuale |
[ad esempio, 5A] |
| Valutazione della tensione |
[ad esempio, 30 V CA/CC] |
Materiale del connettore |
[Placcato oro/Nichelato/Ottone/ecc.] |
| Connettori |
[ad esempio, USB tipo C, jack da 3,5 mm, RJ45] |
Giacca |
GOMMA XLPE o PE o PVC |
| Tempi di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/Bianco/Rosso/Pantone personalizzato/ecc.] |
| temperatura |
Da meno -70℃ a 350℃(-70℃ ~ 350℃) |
Pacchetto |
Rotolo/scatola/piatto/personalizzato |
| Servizi di supporto |
multicolonna {3}{l}{cavo personalizzato, soluzioni end-to-end, compresi taglio preciso, crimpatura e installazione di capicorda (specificare il materiale, ad es. rame/nichelato) |
|
|
Laboratorio Indipendente•Attrezzatura di prova completa•Controllo qualità completo
Testiamo ogni prodotto secondo standard rigorosi per garantire qualità superiore e prestazioni affidabili.
|
NO.
|
Articolo di prova
|
Condizione di prova
|
Requisito di prova
|
Dati di prova
|
Risultato
|
|
1
|
Ispezione della struttura
|
1. Rispettare la tabella delle dimensioni dei cavi2. Spessore minimo ≥ 80% dello spessore medio
|
Rispettare la tabella delle dimensioni dei cavi
|
Fare riferimento alla registrazione del test
|
Passaggio
|
|
2
|
Shock termico
|
Avvolgere il campione su un'asta di ferro della dimensione specificata, collocarlo in un forno di invecchiamento alla temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione
|
Nessuna crepa sulla superficie del campione
|
Nessuna crepa
|
Passaggio
|
|
3
|
Deformazione termica
|
1. Misurare lo spessore del campione (contrassegnare la posizione di misurazione)2. Posizionare il campione e il dispositivo di prova nel forno di invecchiamento per preriscaldarlo alla temperatura specificata per 1 ora3. Collocare il campione sotto pressione nella colonna del dispositivo di prova per 1 ora4. Rimisurare lo spessore del campione nella stessa posizione
|
1. Il campione non deve essere rotto dalla colonna di pressione o esporre il conduttore2. Riduzione dello spessore ≤ 50%
|
Fare riferimento alla registrazione del test
|
Passaggio
|
|
4
|
FT2
|
Applicare una volta una fiamma standard ad un'altezza di 125 mm
|
1. La fiamma non deve propagarsi lungo la sua lunghezza2. La fiamma non deve diffondersi ai materiali infiammabili vicini
|
Fare riferimento alla registrazione del test
|
Passaggio
|
|
5
|
Invecchiamento
|
1. Prendere cinque spezzoni di guaina2 lunghi 200 mm. Collocare i campioni nel forno di invecchiamento a 158 ℃ per 168 ore3. Dopo aver prelevato i campioni, riporli a temperatura ambiente a 23±5℃ per 16 ore, quindi testare l'allungamento alla rottura e la resistenza alla trazione
|
1. Allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento2. Resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm², resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento
|
Fare riferimento alla registrazione del test
|
Passaggio
|
|
6
|
Curva Fredda
|
Conservare il campione in una scatola a bassa temperatura alla temperatura specificata per 4 ore, avvolgere il campione su un'asta di ferro della dimensione specificata con giri specificati, completare l'avvolgimento entro 30 secondi dopo aver estratto il campione dalla scatola a bassa temperatura
|
Nessuna crepa sulla superficie del campione
|
Nessuna crepa
|
Passaggio
|
|
7
|
Resistenza del conduttore
|
Misurare la resistenza del conduttore centrale da un metro con un misuratore di resistenza CC
|
A 20℃, resistenza di 8AWG ≤ 2,23Ω/km
|
Fare riferimento alla registrazione del test
|
Passaggio
|
Linke Cable Technology (DongGuan) Co. Ltd. si concentra su ricerca e sviluppo e
fornire soluzioni professionali al Cable&Wire, in particolare per il
diversi clienti del settore. Contiene:
Cavo robot umanoide,
Cavo di alimentazione/cavo dati AI,
Cavo a semiconduttore/cavo automatico industriale,
Cavo del sensore,
Nuovo cavo energia,
Filo medico di bellezza,
Cavo metallico dell'UL,
Linke Cable ha capacità di sviluppo prodotto diversificate e capacità tecniche per supportare diversificati
esigenze del cliente. Abbiamo ottenuto la seguente autorizzazione del prodotto:UL 758,CCC,RoHS,PORTATA,CE; Noi
hanno ottenuto il seguente sistema di gestione della qualità:ISO9001-2015(Tutti i prodotti); ISO 13485
(Apparecchi e strumenti medici),IATF 16949(Industria automobilistica)
Profilo Aziendale
Il produttore di fili e cavi Linke Cable Technology Co., Ltd è un fornitore leader di cavi in Cina. Con oltre 10 anni di esperienza nel settore, Linke Cable è specializzata in ricerca e sviluppo, produzione e commercializzazione di fili e cavi di alta qualità.
Forniamo soluzioni di cavi complete e progetti di cavi personalizzati per clienti globali, con esperienza in:
- Cavo di ricarica per veicoli elettrici
- Cavo medico
- Cavo in silicone
- Cavo a molla
- Cavo intrecciato
- Cavo del gancio di traino
- Filo UL
- Cavo automobilistico
Noi di Linke Cable adottiamo un approccio da ingegnere a ingegnere per sviluppare soluzioni di cavi superiori che migliorano la qualità del prodotto e migliorano la vita quotidiana.
Domande frequenti
Sei un produttore o una società commerciale?
Siamo un produttore professionale con il controllo completo sul processo di produzione dall'inizio alla fine. Diamo il benvenuto alle visite in fabbrica e forniamo il trasporto da Shenzhen.
Come posso ottenere un campione per testare la vostra qualità?
I campioni vengono forniti gratuitamente. I nuovi clienti sono responsabili dei costi del corriere.
Qual è la quantità minima dell'ordine?
Il nostro MOQ standard è di 100 metri. Tuttavia, a causa del peso del cavo, consigliamo di ordinare quantità adeguate per ottimizzare i costi di trasporto. Il trasporto marittimo è spesso l’opzione più economica.
Posso ottenere uno sconto?
Sono disponibili sconti in base alla quantità dell'ordine. Potremmo anche coprire i costi di trasporto per ordini sostanziali. Vi preghiamo di contattarci per i prezzi dettagliati.
La tua azienda accetta la produzione OEM?
Sì, supportiamo la produzione OEM, inclusa la stampa personalizzata del nome della tua azienda e carte di qualità personalizzate per promuovere il tuo marchio.
