Luogo di origine:
Guangdong, Cina
Marca:
Linke
Certificazione:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

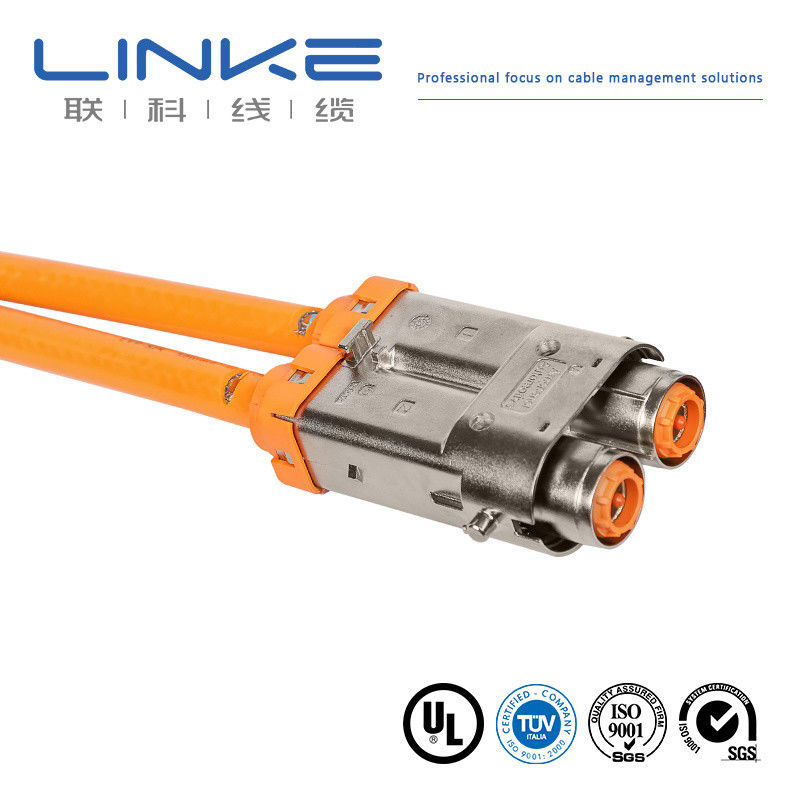

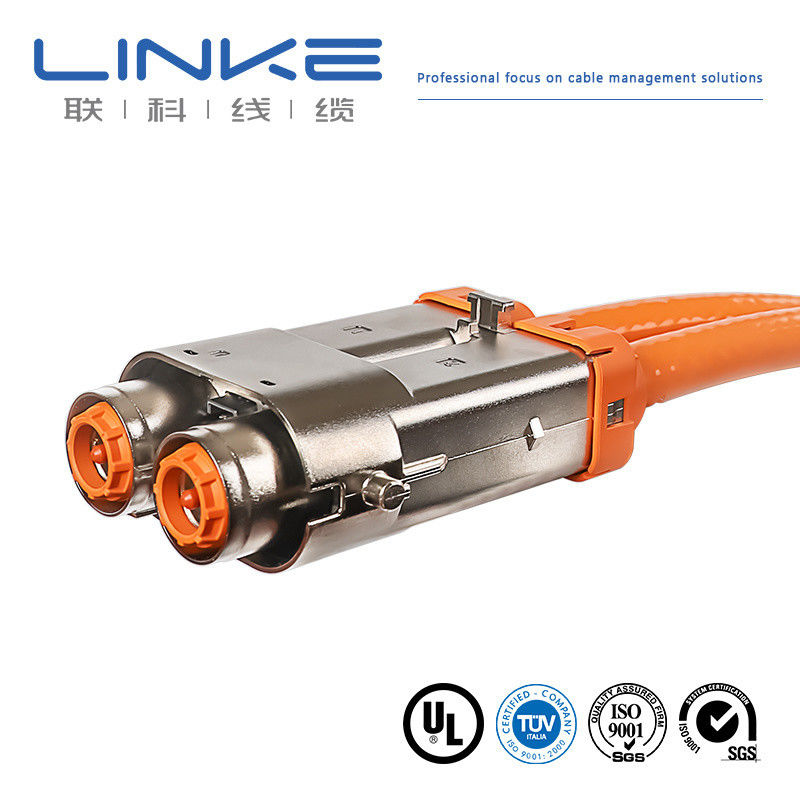

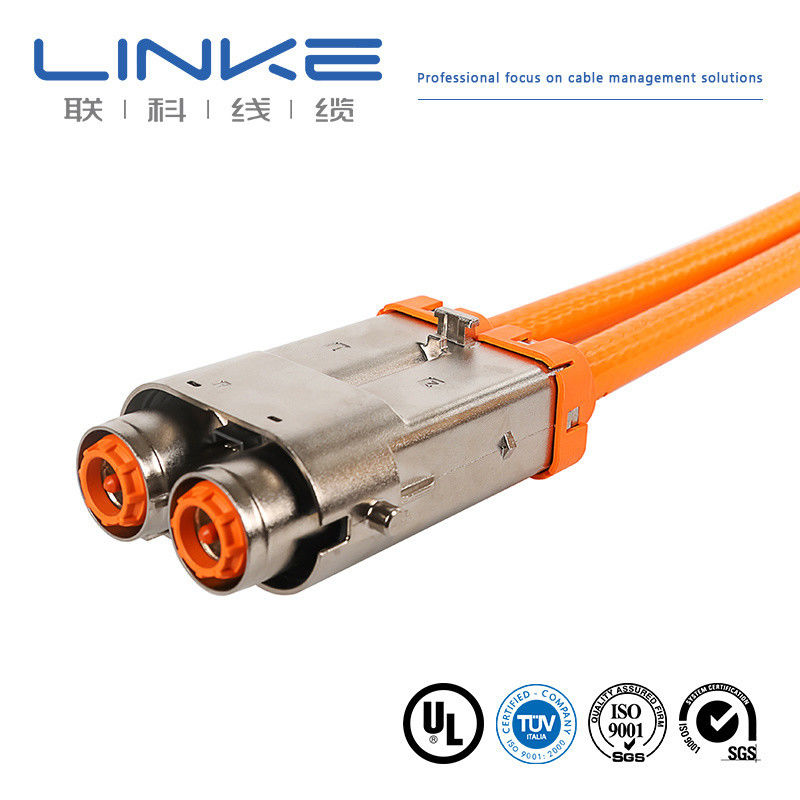

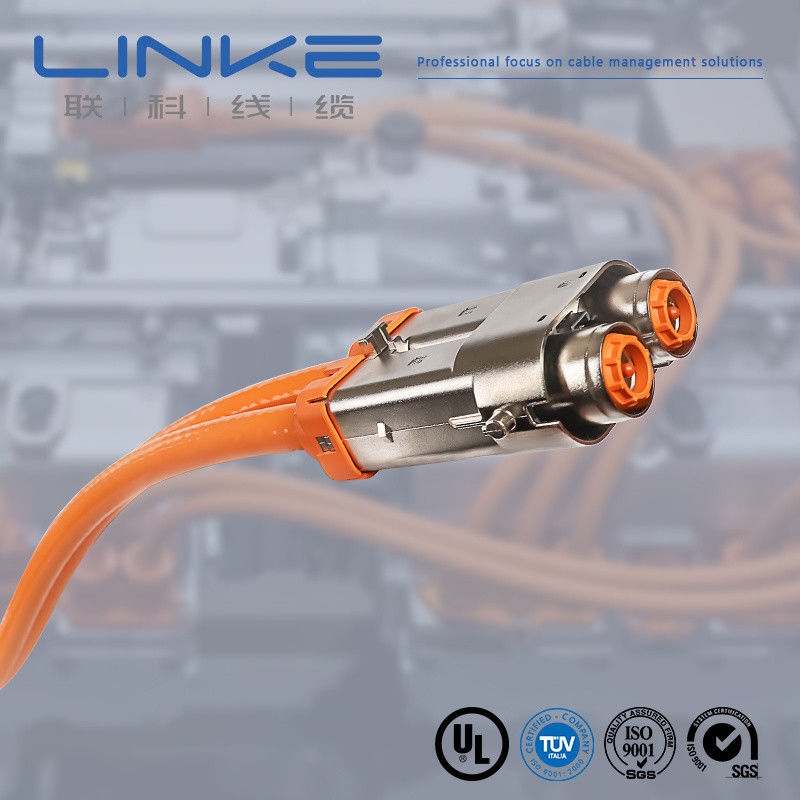

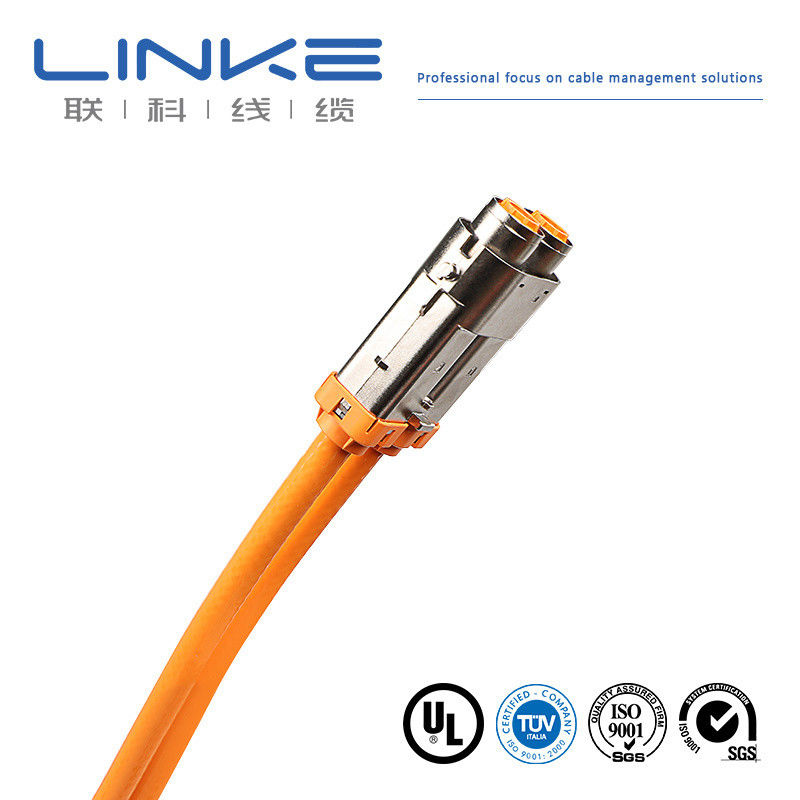

Cable di ricarica EV con certificato UL
| Classificazione: | Nome del cavo | Cavo elettrico | |||||
| CABLE SPEC | 2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2 | ||||||
| Compatibilità RoHS | |||||||
| Articolo | A: 2C×80mm2 | B: 1C×25 mm2 | C: 1C×4 mm2 | D:(3C×0,75mm2)(P2) | E:(7C × 0,75 mm2) | ||
| Conduzione | Materiale | di rame spogliato | |||||
| Dimensione | 2580/0,20 ± 0,008 mm | 798/0,20 ±0,008 mm | 224/0,15±0,008 mm +10/1# Tinsel+1000D Kevlar |
40/0,15±0,008 mm+ 10/0.19mmTinsel+200DKevlar |
40/0,15±0,008 mm+ 10/0.19mmTinsel+200D Altri materiali |
||
| O.D. (Ref.) | 120,40±0,25 mm | 70,00±0,20 mm | 20,70±0,15 mm | 10,40±0,10 mm | 10,40±0,10 mm | ||
| Isolamento | Materiale | Termoplastici(EF2585,85±3A) | |||||
| Spessore medio minimo | 1.60 mm | 1.20 mm | 10,00 mm | 0.50 mm | 0.50 mm | ||
| Spessore minimo in qualsiasi punto | 1.34mm | 0.98 mm | 0.80 mm | 0.35mm | 0.35mm | ||
| - Un' overdose. | 150,60±0,40 mm | 90,60±0,30 mm | 40,70±0,20 mm | 20,50±0,10 mm | 20,50±0,10 mm | ||
| CABLING-1 | Riempitore | / | di cotone | di cotone | |||
| Materiale | / | AL-mylar(Facce fuori) | di materie tessili | ||||
| - Non è vero. | Materiale | / | Acciaio inossidabile | / | |||
| Dimensione | / | 0.12 mm,≥60% | / | ||||
| Cappotto | Materiale | / | TPE | TPE | |||
| Spessore medio minimo | / | 0.60 mm | 0.60 mm | ||||
| Spessore minimo in qualsiasi punto | / | 0.42 mm | 0.42 mm | ||||
| - Un' overdose. | / | 70,20 ± 0,25 mm | 90,70±0,25 mm | ||||
| CABLEGGIAMENTO | Riempitore | Corde in PP rinforzate | |||||
| Materiale | di materie tessili (non tessute) | ||||||
| Assemblea | 2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2 | ||||||
| Cappotto | Materiale | TPU | |||||
| Spessore medio minimo | 2.80 mm | ||||||
| Spessore minimo in qualsiasi punto | 2.28mm | ||||||
| - Un' overdose. | 380,00+0,6/-1,00 mm | ||||||
| Caratteristiche elettriche | Proprietà fisiche | ||||||
| Voltaggio nominale:1000 V di corrente continua | Resistenza alla trazione:≥ 20 MPa | Prova a pressione ad alta temperatura:≤ 50% | |||||
| Temperatura nominale:Giacca -40°C -90°C | L'allungamento:≥ 300% | Prova di scossa termica:Nessuna crepa. | |||||
| Isolamento -40~125oC | Condizione di età avanzata:110±1oC × 168h | Prova di compatibilità:GB/T 33594 | |||||
| Resistenza massima del conduttore(20oC): | Percentuale della resistenza alla trazione iniziale:≤ ± 30% | Prova di resistenza alla frantumazione:GB/T 33594 | |||||
| A:0.242Ω/km B:00,78Ω/km C:4.95Ω/km D&E:26Ω/km | Percentuale di allungamento iniziale:≤ ± 30% | Curva attorno alla prova:GB/T 33594 | |||||
| Isolamento tensione resiste ((Core A & B,10m): | Prova a fuoco:GB/T 18380.12-2008 | Min. raggio di piegatura:6*OD | |||||
| AC 2,5 kV/5min, corrente di perdita≤ 5mA | Prova contro le intemperie artificiali:GB/T 33594 | Resistenza all'abrasione:≥2000 volte | |||||
| Cable completato Resistenza alla tensione (Core A a A & B, 10m): | Prova di impatto a bassa temperatura:-40°C x 16H, niente crepe. | Resistenza alle sostanze chimiche:GB/T 33594 | |||||
| AC 3,5 kV/15 min, corrente di perdita≤ 5mA | Acido di stress chimico:Soluzione alcalina di N-ossalo-acido, soluzione di idrossido di N-sodio:GB/T 33594 | ||||||
| Min. Resistenza dell'isolamento(20oC, dal nucleo A al nucleo A&B):500MΩ.km | Veicolo in rotazione:I requisiti e i metodi di prova devono essere coerenti con GB/T 20234.1-2015 7.21 | ||||||
| Struttura | |||||||||||
| - No, no, no. | conduttore mm2 | isolamento | 20oCresistenza del conduttore (Ω/KM) | ||||||||
| conduttoremm2 | Struttura(N/mm) | Direttore DIAmm) | Conduttore | Spessore (mm) | Materiale | isolamentoOD (mm) | |||||
| EV-YJ | 1.5 | 48/0.20 | 1.60 | di rame | 0.6 | silicone | 2.90±0.15 | ≤ 12.7 | |||
| EV-YJ | 2.5 | 80/0.20 | 2.06 | di rame | 0.7 | silicone | 3.50±0.15 | ≤ 7.60 | |||
| EV-YJ | 4 | 128/0.20 | 2.62 | di rame | 0.8 | silicone | 4.30±0.15 | ≤ 4.71 | |||
| EV-YJ | 6 | 196/0.20 | 3.50 | di rame | 0.8 | silicone | 5.10±0.20 | ≤ 3.14 | |||
| EV-YJ | 10 | 322/0.20 | 4.50 | di rame | 1.00 | silicone | 6.70±0.20 | ≤ 1.82 | |||
| EV-YJ | 16 | 513/0.20 | 5.70 | di rame | 1.10 | silicone | 8.00±0.30 | ≤ 1.16 | |||
| EV-YJ | 25 | 798/0.20 | 7.10 | di rame | 1.3 | silicone | 9.80±0.30 | ≤ 0.743 | |||
| EV-YJ | 35 | 1121/0.20 | 8.50 | di rame | 1.3 | silicone | 11.40±0.30 | ≤ 0.527 | |||
| EV-YJ | 50 | 1596/0.20 | 10.10 | di rame | 1.50 | silicone | 13.50±0.30 | ≤ 0.368 | |||
| EV-YJ | 70 | 2242/0.20 | 12.10 | di rame | 1.50 | silicone | 15.50±0.40 | ≤ 0.259 | |||
| EV-YJ | 95 | 3034/0.20 | 14.10 | di rame | 1.50 | silicone | 17.50±0.50 | ≤ 0.196 | |||
Il produttore di fili e cavi Linke Cable Technology Co., Ltd è un fornitore leader di cavi in Cina.produzione e commercializzazione di fili e cavi. Linke fornisce vari cavi e soluzioni di cavi personalizzate per tutto il mondo. Siamo specializzati in cavi di ricarica EV, cavi medici, cavi in silicone, cavi a molla, cavi intrecciati, cavi towlobe,Cavi UL, cavi per automobili, ecc.
Noi di Linke Cable crediamo che ci sia un modo migliore per portare cavi migliori sul mercato..
CNR - Materiale di cablaggio dell'apparecchio,
PVC estruso isolato singolo, con tensione di 105 °C, 1000 V, classe I, gruppo A, B o AB, FT1 e/o FT2.
Cavo in giubbotto non integrato in PVC estruso, classificato a 105"C, 1000V, classe I, classe I o classe I/Il, gruppo A, B o AB, FT1 e/o FT2.
Cavo TPU non integrato a giacca estrusso, con potenza nominale di 80"C, 300V, classe I, classe I/Il, gruppo A, B o AB, FT1 e/o FT2
1. ASei tu. un produttore o una società commerciale?
Siamo un produttore professionale, possiamo controllare il tuo ordine dal primo inizio all'ultimo.
Benvenuti a trovarci, vi verremo a prendere a Shenzhen.
2Come posso avere un campione per testare la vostra qualità?
I campioni sono gratuiti, i nuovi clienti devono pagare il costo del corriere.
3Qual e' la quantità minima di ordine?
Normalmente 100 metri, ma il cavo è molto pesante.
È meglio ordinare una quantità adeguata per evitare il carico elevato.
Il trasporto marittimo è l'opzione migliore.
4Posso avere uno sconto?
Dipende dalla vostra quantità, possiamo fare uno sconto e pagare il trasporto.
5La vostra azienda accetta la produzione OEM?
Sì, potremmo stampare il nome della tua azienda, possiamo persino personalizzare la scheda di qualità per promuovere la tua azienda
Inviaci direttamente la tua richiesta.
