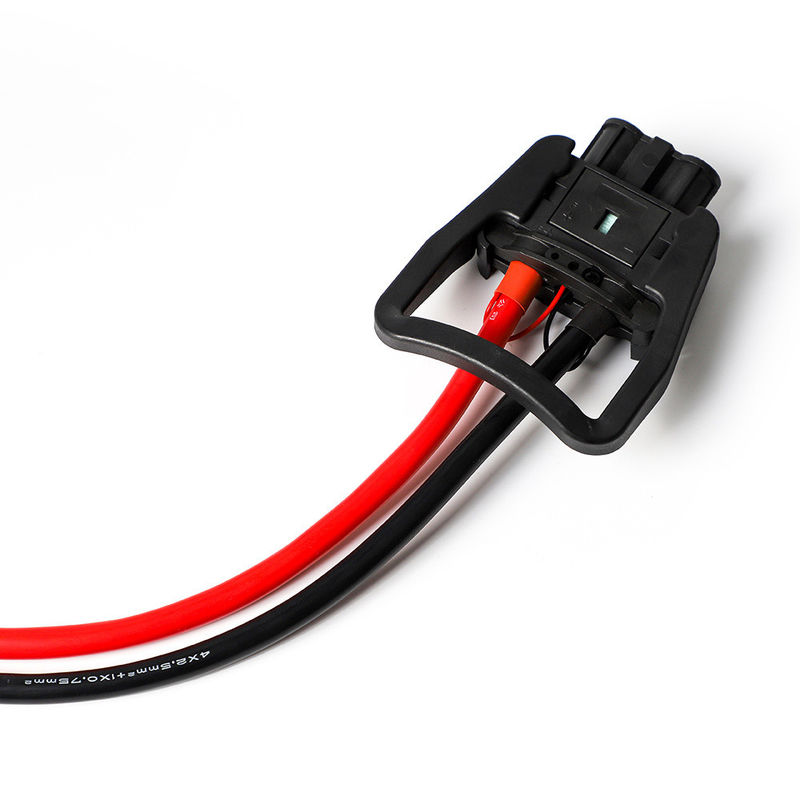

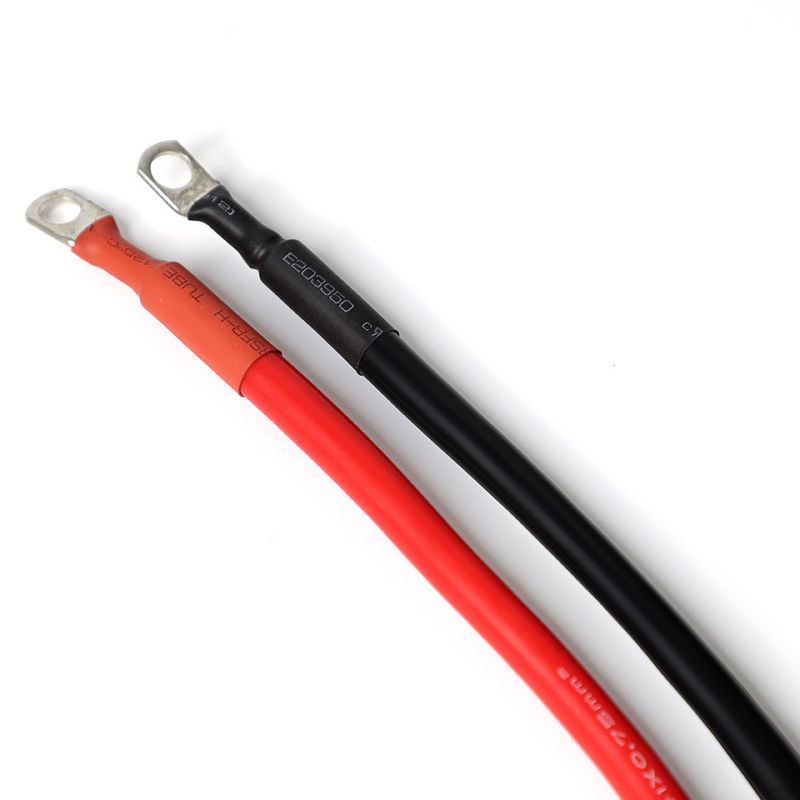

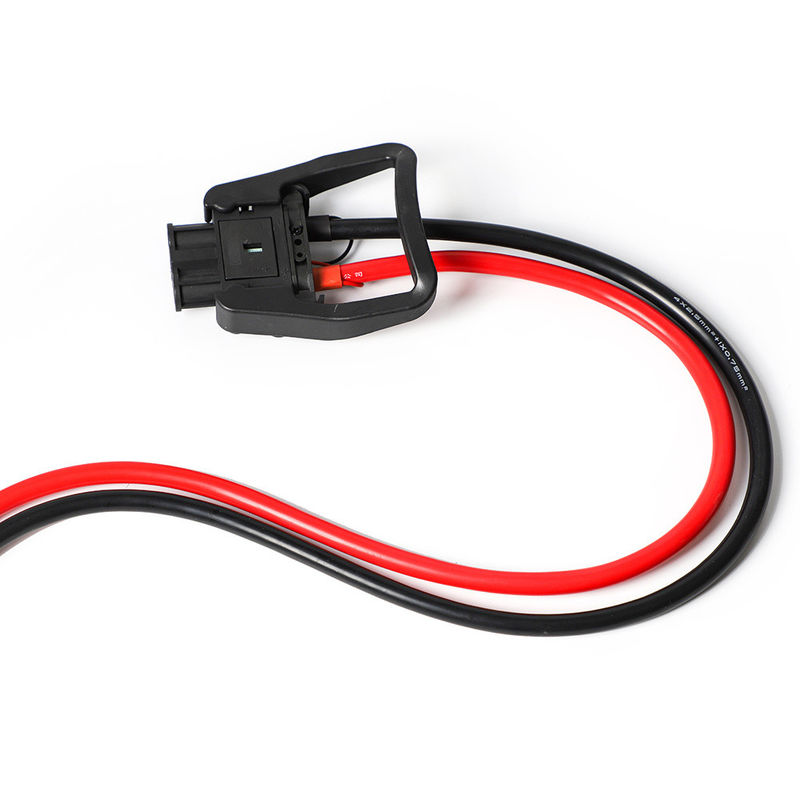

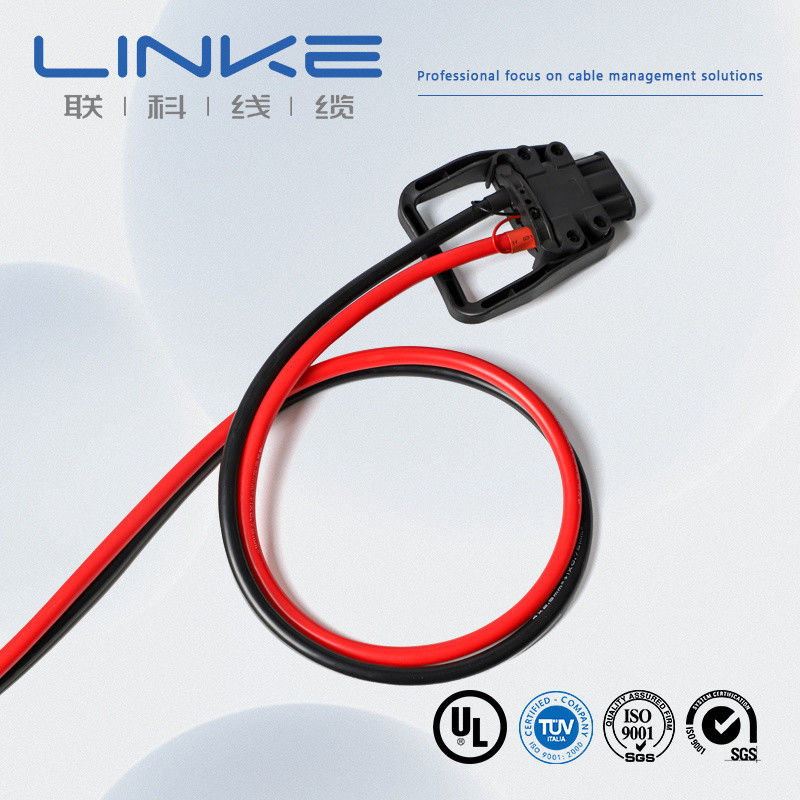

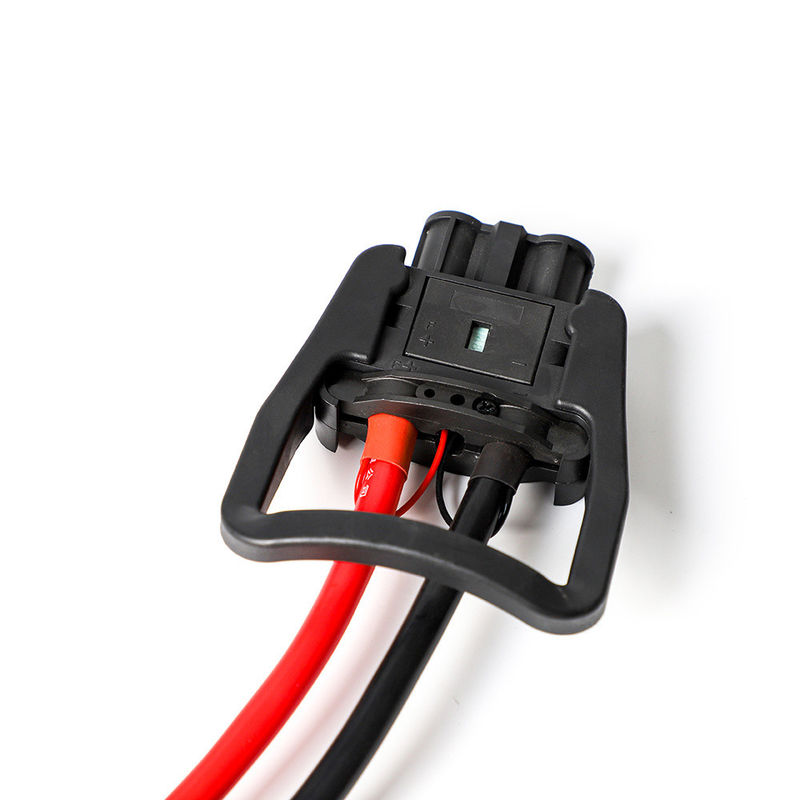

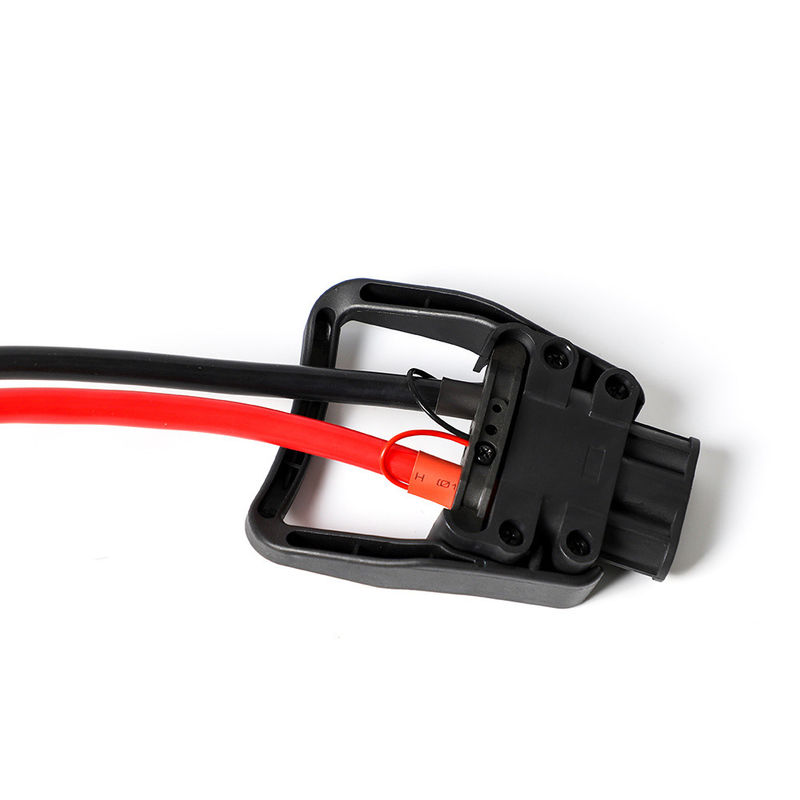

Cablaggio motore OEM ODM per veicoli automobilistici
Specifiche del prodotto
| Specifiche |
Nome cavo |
Cavo EV |
| Specifica cavo |
2C*80mm²+1C*25mm²+1C*4mm²+(3C*0.75mm²)(P2)+(7C*0.75mm²) |
| Conforme a RoHS |
Sì |
Componenti del cavo
| Articolo |
Descrizione |
| A |
2C*80mm² |
| B |
1C*25mm² |
| C |
1C*4mm² |
| D |
(3C*0.75mm²)(P2) |
| E |
(7C*0.75mm²) |
Specifiche del conduttore
| Componente |
Materiale |
Dimensione |
O.D. (Rif.) |
| A |
Filo di rame stagnato |
2580/0.20 ±0.008mm |
12.40±0.25mm |
| B |
Filo di rame stagnato |
798/0.20 ±0.008mm |
7.00±0.20mm |
| C |
Filo di rame stagnato |
224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar |
2.70±0.15mm |
| D |
Filo di rame stagnato |
40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar |
1.40±0.10mm |
| E |
Filo di rame stagnato |
40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar |
1.40±0.10mm |
Proprietà dell'isolamento
| Parametro |
Materiale |
Spessore medio minimo |
Spessore minimo in qualsiasi punto |
O.D. |
| Tutti i componenti |
Termoplastico (EF2585,85±3A) |
1.60mm - 0.50mm |
1.34mm - 0.35mm |
15.60±0.40mm - 2.50±0.10mm |
Caratteristiche elettriche
| Parametro |
Valore |
| Tensione nominale |
DC 1000V |
| Temperatura nominale |
Guaina: -40~90ºC, Isolamento: -40~125ºC |
| Resistenza massima del conduttore (20ºC) |
A: 0.242Ω/km, B: 0.78Ω/km, C: 4.95Ω/km, D&E: 26Ω/km |
| Resistenza di isolamento alla tensione |
AC 2.5kV/5min, corrente di dispersione ≤5mA |
| Resistenza di isolamento del cavo completato |
AC 3.5kV/15min, corrente di dispersione ≤5mA |
| Resistenza di isolamento minima (20ºC) |
500MΩ.km |
Proprietà fisiche
| Proprietà |
Valore |
| Resistenza alla trazione |
≥20MPa |
| Allungamento |
≥300% |
| Raggio di curvatura minimo |
6*OD |
| Resistenza all'abrasione |
≥2000 volte |
Riferimento struttura cavo
| Tipo |
Conduttore mm² |
Struttura |
Materiale conduttore |
Materiale isolante |
O.D. isolante (mm) |
Resistenza conduttore 20ºC (Ω/KM) |
| EV-YJ |
1.5 |
48/0.20 |
Rame |
Silicone |
2.90±0.15 |
≤12.7 |
| EV-YJ |
2.5 |
80/0.20 |
Rame |
Silicone |
3.50±0.15 |
≤7.60 |
| EV-YJ |
4 |
128/0.20 |
Rame |
Silicone |
4.30±0.15 |
≤4.71 |
| EV-YJ |
6 |
196/0.20 |
Rame |
Silicone |
5.10±0.20 |
≤3.14 |
| EV-YJ |
10 |
322/0.20 |
Rame |
Silicone |
6.70±0.20 |
≤1.82 |
| Marca |
LINKE |
Sezione trasversale (mm²) |
0.01-500mm² |
| Calibro filo (AWG) |
[es. 24AWG, 28AWG] |
Conduttore |
Rame stagnato / rame nudo, in base ai requisiti del cliente |
| Materiale isolante |
PVC/TPU/gomma siliconica/PE/PP/XLPE/Nylon/altro |
Materiale guaina |
[PVC/PU/Gomma/Trecce/ecc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/ecc. |
Lunghezza personalizzata |
[es. 1m, 3ft, 5m ±5% tolleranza] |
| Tipo di cavo |
[Medico/Alimentazione/Audio/Coassiale/Elettrico/Automotive/Accumulo di energia//ecc.] |
Schermatura |
[Schermato/Non schermato/Schermatura a treccia] |
| Impedenza |
[es. 75Ω (per cavi coassiali)] |
Stampa/Logo |
[Testo/Etichetta/Logo, massimo 20 caratteri] |
| Raggio di curvatura |
[es. ≥5* diametro cavo] |
Corrente nominale |
[es. 5A] |
| Tensione nominale |
[es. 30V AC/DC] |
Materiale connettore |
[Placcato oro/Placcato nichel/Ottone/ecc.] |
| Connettori |
[es. USB Type-C, Jack 3.5mm, RJ45] |
Guaina |
XLPE o PE o PVC GOMMA |
| Tempo di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/Bianco/Rosso/Pantone personalizzato/ecc.] |
| temperatura |
Meno 70℃ a 350℃ (-70℃ ~ 350℃) |
Pacchetto |
Rotolo/scatola/piastra/Personalizzato |
| Servizi di supporto |
cavo personalizzato, soluzioni end-to-end, inclusi taglio preciso, crimpatura e installazione di capicorda (specificare materiale, es. rame/nichelato) |
Caratteristiche principali
- Conduttore: Filo di rame nudo ricotto flessibile
- Isolamento: Silicone di alta qualità
- Opzioni colore: Guaina nera, arancione, rossa, gialla, blu
- Opzioni di isolamento singolo e doppio disponibili
- Dimensioni SQ MM (stile europeo): da 4 mq a 240 mq
- Dimensioni AWG (stile nordamericano): 0AWG-10AWG
- Ampio intervallo di temperatura: da -60°C a 200°C
- Aspetto a bassa viscosità per una facile installazione
Certificazioni di qualità
I nostri prodotti soddisfano i seguenti standard internazionali:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conduttore singolo, isolamento termoplastico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Materiale per cablaggio elettrodomestici
Cavo singolo isolato in PVC estruso, nominale 105ºC, 1000V, Classe I, Gruppo A, B, o AB, FT1 e/o FT2
Cavo con guaina non integrale in PVC estruso, nominale 105ºC, 1000V, Classe I, Classe o Classe I/II, Gruppo A, B, o AB, FT1 e/o FT2
Cavo con guaina non integrale in TPU estruso, nominale 80ºC, 300V, Classe I, Classe o Classe I/II, Gruppo A, B, o AB, FT1 e/o FT2
Domande frequenti
Siete un produttore o una società commerciale?
Siamo un produttore professionale. Possiamo controllare il tuo ordine dall'inizio alla fine. Benvenuti a visitarci. Verremo a prendervi a Shenzhen.
Come posso ottenere un campione per testare la tua qualità?
I campioni sono gratuiti per te. Ci si aspetta che i nuovi clienti paghino il costo del corriere.
Qual è la tua quantità minima d'ordine?
Normalmente 100m. Tuttavia, il cavo è molto pesante. È meglio ordinare una quantità adeguata per evitare il costo elevato del trasporto. Il trasporto marittimo è l'opzione migliore.
Posso ottenere uno sconto?
Dipende dalla tua quantità. Possiamo fare uno sconto e coprire il trasporto. Si prega gentilmente di contattarci.
La tua azienda accetta la produzione OEM?
Sì, possiamo stampare il nome della tua azienda e personalizzare anche la scheda di qualità per promuovere la tua azienda.
