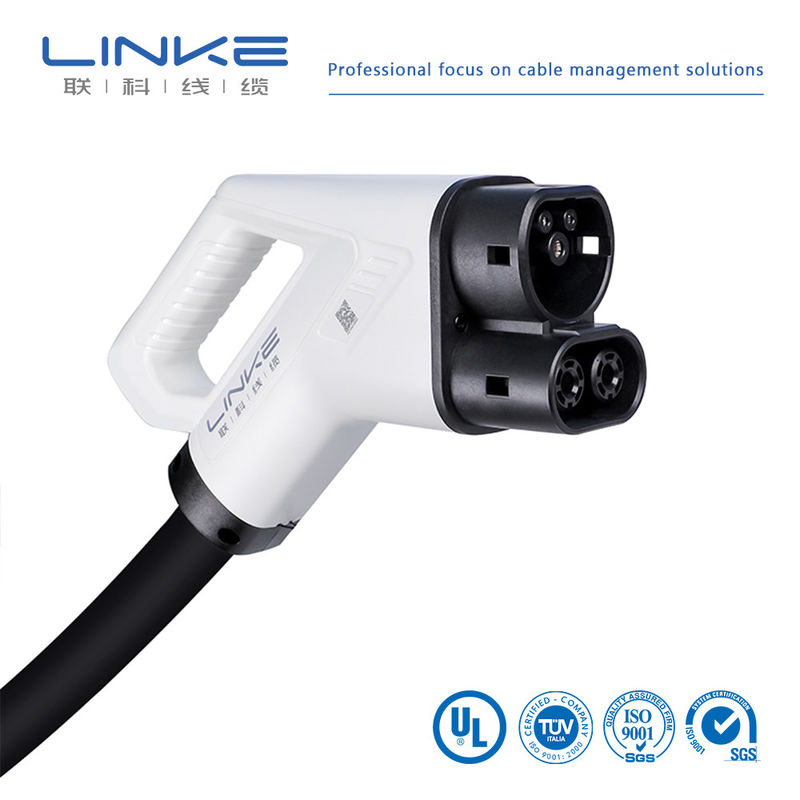

(EVSE) (Cavo di ricarica DC, con spina di ricarica per veicoli e estremità libera, utilizzato per caricare rapidamente
il veicolo elettrico (EV) tramite la presa per veicoli CCS 2, che viene utilizzata per installarlo
presso una stazione di ricarica per veicoli elettrici (EVSE)
Specifiche del prodotto
(Connettore veicolo CCS-2)2
1. (Tipo e descrizione della spina)
Tipo di prodotto base Tensione/Corrente nominale Specifica cavo Diametro esterno (mm)
E121-40531X 80A 1000V 2×16+16+6×0.75 ∅18.5±0.5
E121-40631X 125A 1000V 2×35+16+6×0.75 ∅24.0±0.6
E121-41331X 150A 1000V 2×50+25+6×0.75 ∅28.0±0.8
E121-40731X 200A 1000V 2×70+35+6×0.75 ∅33.0±0.8
E121-40831X 250A 1000V 2×70(73)+35+6×0.75 ∅33.5±0.8
2. Descrizione del prodotto):
> iec62196 - 3 - 2016 (Standard:IEC62196-3-2016)；
> Le prestazioni complessive di impermeabilità del connettore sono superiori
a IP67)；
(L'aspetto del prodotto
design innovativo, il prodotto è conforme all'ergonomia, impugnatura comoda,
conveniente durante l'uso;)
> ( La resistenza di contatto e l'aumento di temperatura di pin e puntali soddisfano ancora il
requisito di IEC62196-2016 dopo 10.000 cicli；
> ( Il design della struttura interna
del prodotto è conciso ma non semplice, il che è conforme alle effettive esigenze di produzione)；
Connettore veicolo CCS-2
(Materiale dell'involucro utilizzato le nuove materie plastiche ingegneristiche di alto livello, in ambienti difficili
può ancora mantenere la stabilità e la funzionalità del prodotto).
3. (Specifiche tecniche)
(Proprietà elettriche)
> (Tensione nominale) 1000V DC
> (Corrente nominale) 80A/125A/150A/200A
> (Tensione di tenuta) 3500V AC,@＜5mA,&1min
> (Resistenza di isolamento) 1000MΩ@500V DC
> (Resistenza di contatto) ≤3mΩ
>
(Frequenza di lavoro) 50Hz
(Proprietà meccaniche)
> (Forza di inserzione) ＜100N
> (Vita meccanica) ＞10000 次
(Ambiente operativo)
> (Intervallo di temperatura operativa) -30℃～+50℃
> (Intervallo di temperatura ambientale) -30℃～+105℃
> (Classe di inquinamento) 2
(Grado IP)
> (Grado di protezione) (IP54 accoppiato)
(IP55 scollegato)
Connettore veicolo CCS-2
(Dimensioni)
(Informazioni sulla sicurezza):
(Assicurarsi che la spina CCS-2 sia correttamente posizionata nella stazione di ricarica per
evitare urti, passaggi o qualsiasi situazione che possa compromettere l'usabilità del sistema.
C=1500±3%Ω 0.5w
6. (Standard di implementazione)
> IEC62196-1-2016
> IEC62196-3-2016
> EN61851-1-2014
> IEC 62893-4-2017
Il connettore non è adatto per stabilire e interrompere un circuito elettrico sotto carico. Deve essere dotato
di interblocco (dispositivo di ritenzione) dopo il completamento dell'assemblaggio.)
Marca
LINKE
| Sezione trasversale (mm²) |
0.01-500mm² |
Calibro filo (AWG) |
[es. 24AWG, 28AWG] |
| Conduttore |
Rame stagnato / rame nudo, in base alle esigenze del cliente |
Materiale isolante |
PVC/TPU/Gomma siliconica/PE/PP/XLPE/Nylon/altro |
| Materiale guaina |
[PVC/PU/Gomma/Trecce/ecc.] |
Certificazioni |
RoHS/REACH/UL/CE/IP68/ecc. |
| Lunghezza personalizzata |
[es. 1m, 3ft, 5m ±5% tolleranza] |
Tipo di cavo |
[Medico/Alimentazione/Audio/Coassiale/Elettrico/Automotive/Accumulo di energia//ecc.] |
| Schermatura |
[Schermato/Non schermato/Schermatura a treccia] |
Impedenza |
[es. 75Ω (per cavi coassiali)] |
| Stampa/Logo |
[Testo/Etichetta/Logo, max. 20 caratteri] |
Raggio di curvatura |
[es. ≥5× diametro cavo] |
| Corrente nominale |
[es. 5A] |
Tensione nominale |
[es. 30V AC/DC] |
| Materiale connettore |
[Placcato oro/Placcato nichel/Ottone/ecc.] |
Connettori |
[es. USB Type-C, Jack 3.5mm, RJ45] |
| Guaina |
XLPE o PE o PVC GOMMA |
Tempo di consegna |
7-14 giorni dopo la conferma dell'ordine |
| Colori |
[Nero/Bianco/Rosso/Pantone personalizzato/ecc.] |
temperatura |
Meno 70°C a 350°C (-70°C ~ 350°C) |
| Pacchetto |
Rotolo/scatola/piastra/Personalizzato |
Servizi di supporto |
cavo personalizzato, soluzioni end-to-end, inclusi taglio preciso, crimpatura e installazione di capicorda (specificare materiale, es. rame/nichelato) |
| Certificazioni di qualità |
I nostri prodotti soddisfano i seguenti standard internazionali: |
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conduttore singolo, isolamento termoplastico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Materiale per cablaggio elettrodomestici
Cavo singolo estruso con isolamento in PVC, nominale 105°C, 1000V, Classe I, Gruppo A, B o AB, FT1 e/o FT2
Cavo con guaina non integrale estruso in PVC, nominale 105°C, 1000V, Classe I, Classe o Classe I/II, Gruppo A, B o AB, FT1 e/o FT2
Cavo con guaina non integrale estruso in TPU, nominale 80°C, 300V, Classe I, Classe o Classe I/II, Gruppo A, B o AB, FT1 e/o FT2
Domande frequenti
Siete un produttore o una società commerciale?
Siamo un produttore professionale. Possiamo controllare il tuo ordine dall'inizio alla fine. Benvenuti a trovarci. Verremo a prendervi a Shenzhen.
Come posso ottenere un campione per testare la tua qualità?
I campioni sono gratuiti per te. I nuovi clienti dovrebbero pagare il costo del corriere.
Qual è la tua quantità minima d'ordine?
Normalmente 100m. Tuttavia, il cavo è molto pesante. È meglio ordinare una quantità adeguata per evitare il trasporto elevato. Il trasporto marittimo è l'opzione migliore.
Posso ottenere uno sconto?
Dipende dalla tua quantità. Possiamo fare uno sconto e coprire il trasporto. Si prega gentilmente di contattarci.
La tua azienda accetta la produzione OEM?
Sì, possiamo stampare il nome della tua azienda e personalizzare anche la scheda di qualità per promuovere la tua azienda.
