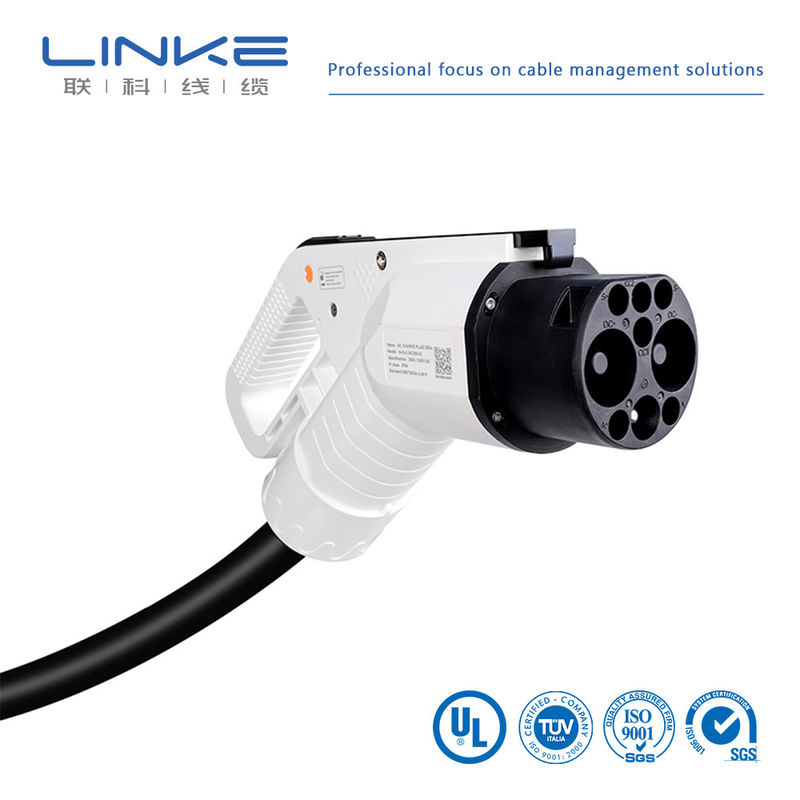

Panoramica
Il nostro cavo di ricarica AC è conforme agli standard IEC 62196-1:2022 e IEC 62196-2:2022, con un buon
design ergonomico e un bell'aspetto. Il prodotto ha un eccellente grado di protezione, il
grado di protezione del connettore del veicolo raggiunge IP67, e il grado di protezione accoppiato con
la presa del veicolo è IP54. Terminale in lega di rame, placcatura in argento sulla superficie, materiale del guscio termoplastico di grado V0,
la lunghezza del cavo e la corrente nominale possono essere personalizzate in base ai
requisiti del cliente.
Parametri
. Tensione nominale: 220V AC (monofase)/380V AC (trifase)
. Corrente nominale: 16A, 32A
. Temperatura ambiente: -35℃— 55℃
. Umidità ambientale: 5%—95%
. Gradi IP: IP67 (connettore veicolo); IP54 (combinazione presa-uscita o connettore)
. Materiale guaina esterna cavo: TPE
. Struttura cavo:
n monofase 16A: 3 ×2.5mm²+1×0.75mm² OD =11mm
n monofase 32A:: 3 ×6mm²+1×0.75mm² OD =13.5mm
n trifase 16A: 5 ×2.5mm²+1 ×0.75mm² OD =13.5mm
n trifase 32A:: 5 ×6mm²+1 ×0.75mm² OD =16.5mm
. Forza di inserimento/estrazione: 10N-100N
. Passaggio veicolo: 10000N
. Materiale connettore: PC, PA
. Classe di infiammabilità: UL94 V-0
. Terminale di connessione: Ottone, argentato
. Resistenza di isolamento: ≥100MΩ
. Rigidità dielettrica: 2000VAC 1min
. Cicli di inserimento/estrazione: >10000 volte
Schema di connessione
Valore del parametro elettrico e definizione della funzione del contatto
|
Contatto numero/identificazione
|
Tensione e corrente nominale
|
Definizione della funzione
|
| 1-(L1) |
250 V 10 A/16 A/32 A |
Alimentazione AC (monofase) |
| 440 V 16 A/32 A/63 A |
Alimentazione AC (trifase) |
| 2-(L2) |
440 V 16 A/32 A/63 A |
Alimentazione AC (trifase)
|
| 3-(L3) |
440 V 16 A/32 A/63 A |
Alimentazione AC (trifase) |
| 4-(N) |
250 V 10 A/16 A/32 A |
Neutro (monofase) |
| 440 V 16 A/32 A/63 A |
Neutro (monofase) |
| 5-(PE) |
|
PE |
| 6-(PP) |
0V~30V2A |
contatto di prossimità
|
| 7-(CP) |
0V~30V2 A |
pilota di controllo |
| Marca |
LINKE |
Sezione trasversale (mm²) |
0.01-500mm² |
| Calibro filo (AWG) |
[es. 24AWG, 28AWG] |
Conduttore |
Rame stagnato / rame nudo, in base ai requisiti del cliente |
| Materiale isolante |
PVC/TPU/Gomma siliconica/PE/PP/XLPE/Nylon/altro |
Materiale guaina |
[PVC/PU/Gomma/Treccia/ecc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/ecc. |
Lunghezza personalizzata |
[es. 1m, 3ft, 5m ±5% tolleranza] |
| Tipo di cavo |
[Medico/Alimentazione/Audio/Coassiale/Elettrico/Automotive/Accumulo di energia//ecc.] |
Schermatura |
[Schermato/Non schermato/Schermatura a treccia] |
| Impedenza |
[es. 75Ω (per cavi coassiali)] |
Stampa/Logo |
[Testo/Etichetta/Logo, max. 20 caratteri] |
| Raggio di curvatura |
[es. ≥5× diametro cavo] |
Corrente nominale |
[es. 5A] |
| Tensione nominale |
[es. 30V AC/DC] |
Materiale connettore |
[Placcato oro/Placcato nichel/Ottone/ecc.] |
| Connettori |
[es. USB Type-C, Jack 3.5mm, RJ45] |
Guaina |
XLPE o PE o PVC GOMMA |
| Tempo di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/Bianco/Rosso/Pantone personalizzato/ecc.] |
| temperatura |
Meno 70℃ a 350℃ (-70℃ ~ 350℃) |
Pacchetto |
Rotolo/scatola/piastra/Personalizzato |
| Servizi di supporto |
cavo personalizzato, soluzioni end-to-end, inclusi taglio preciso, crimpatura e installazione di capicorda (specificare materiale, es. rame/nichelato) |
Certificazioni di qualità
I nostri prodotti soddisfano i seguenti standard internazionali:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conduttore singolo, isolamento termoplastico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Materiale di cablaggio per elettrodomestici
Cavo singolo con isolamento in PVC estruso, nominale 105℃, 1000V, Classe I, Gruppo A, B, o AB, FT1 e/o FT2
Cavo con guaina non integrale in PVC estruso, nominale 105℃, 1000V, Classe I, Classe o Classe I/II, Gruppo A, B, o AB, FT1 e/o FT2
Cavo con guaina non integrale in TPU estruso, nominale 80℃, 300V, Classe I, Classe o Classe I/II, Gruppo A, B, o AB, FT1 e/o FT2
Domande frequenti
Siete un produttore o una società commerciale?
Siamo un produttore professionale. Possiamo controllare il tuo ordine dall'inizio alla fine. Benvenuti a trovarci. Verremo a prendervi a Shenzhen.
Come posso ottenere un campione per testare la tua qualità?
I campioni sono gratuiti per te. I nuovi clienti sono tenuti a pagare il costo del corriere.
Qual è la tua quantità minima d'ordine?
Normalmente 100m. Tuttavia, il cavo è molto pesante. È meglio ordinare una quantità adeguata per evitare il costo elevato del trasporto. Il trasporto marittimo è l'opzione migliore.
Posso ottenere uno sconto?
Dipende dalla tua quantità. Possiamo fare uno sconto e coprire il trasporto. Si prega gentilmente di contattarci.
La tua azienda accetta la produzione OEM?
Sì, possiamo stampare il nome della tua azienda e personalizzare anche la scheda di qualità per promuovere la tua azienda.
