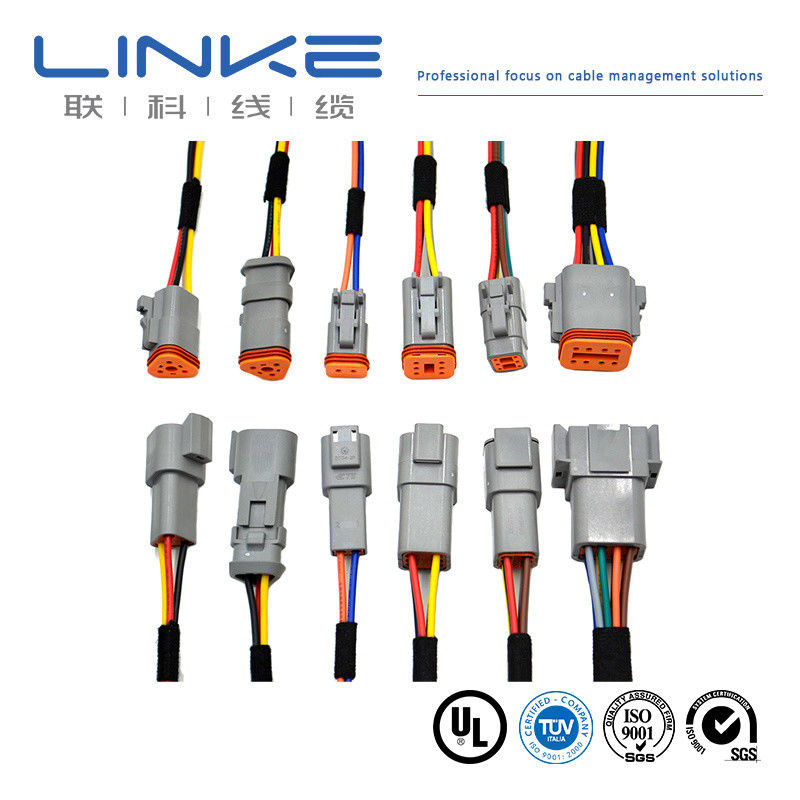

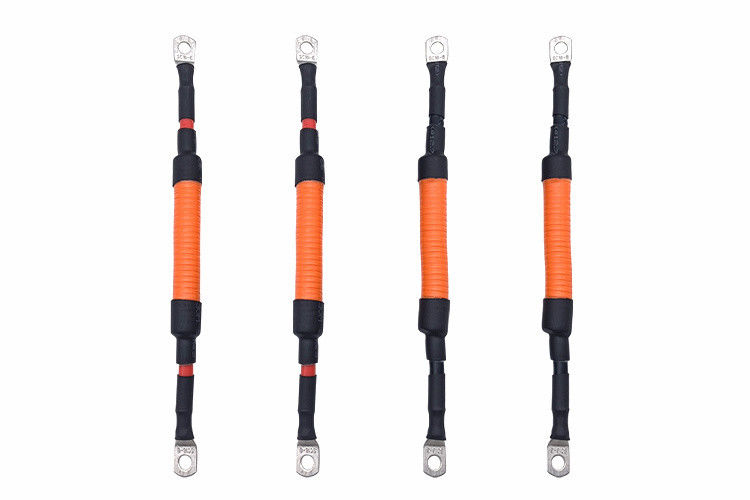

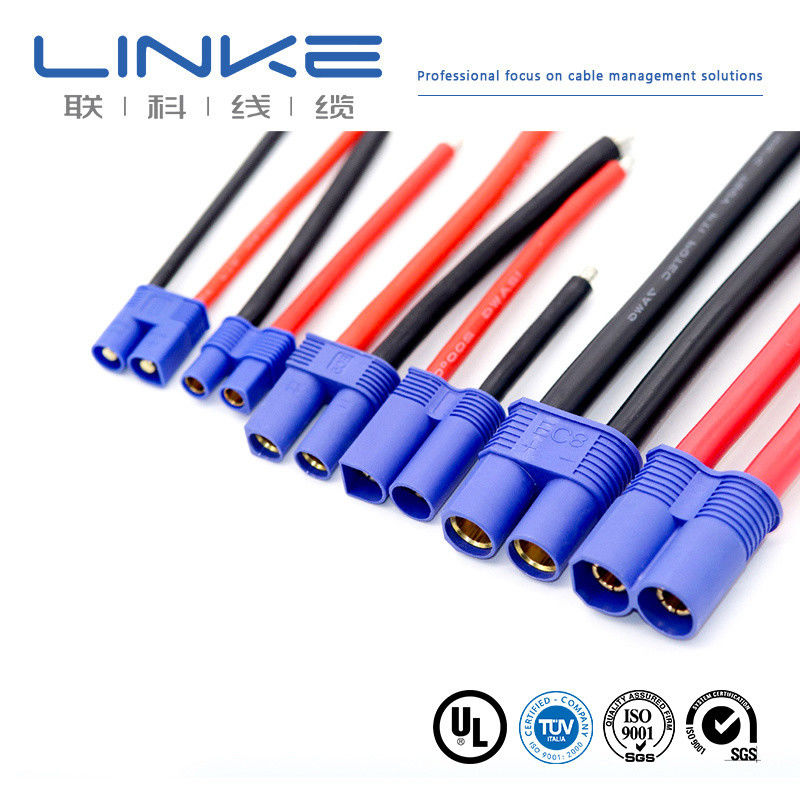

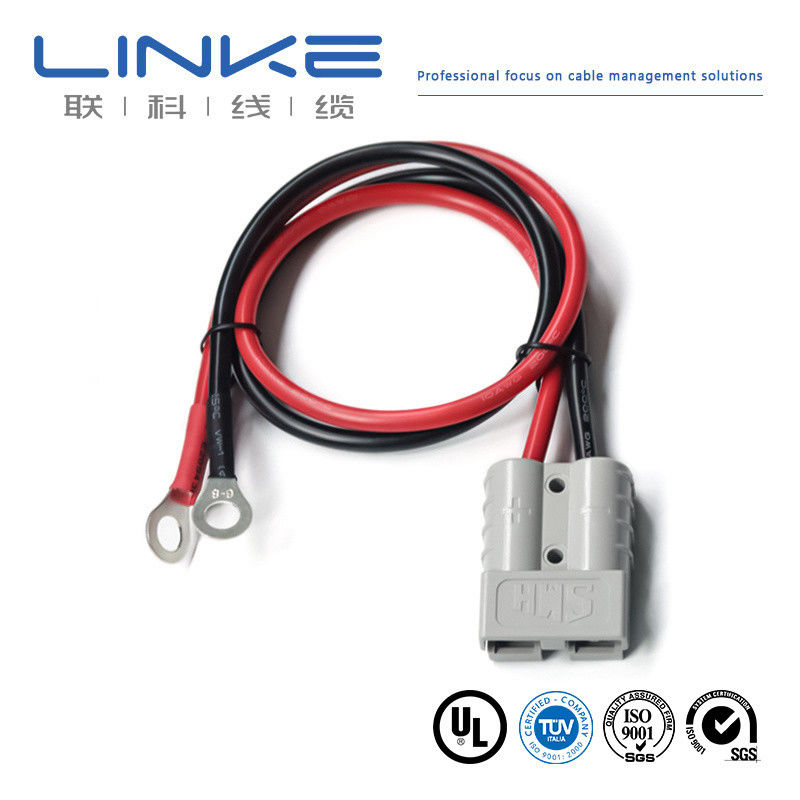

Cable di connessione della batteria elettrica ad alta tensione per veicoli elettrici personalizzati

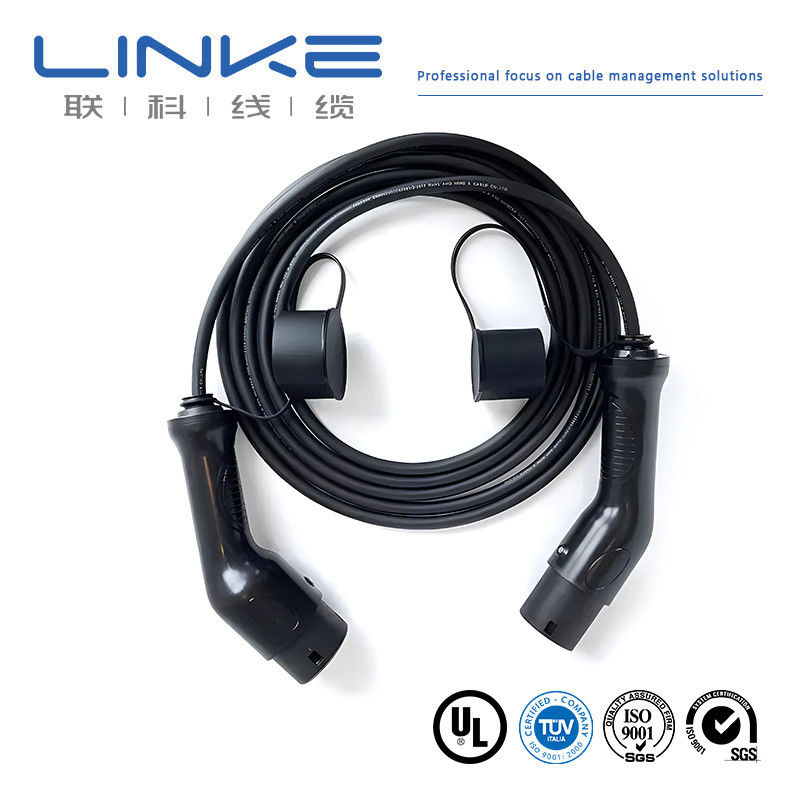

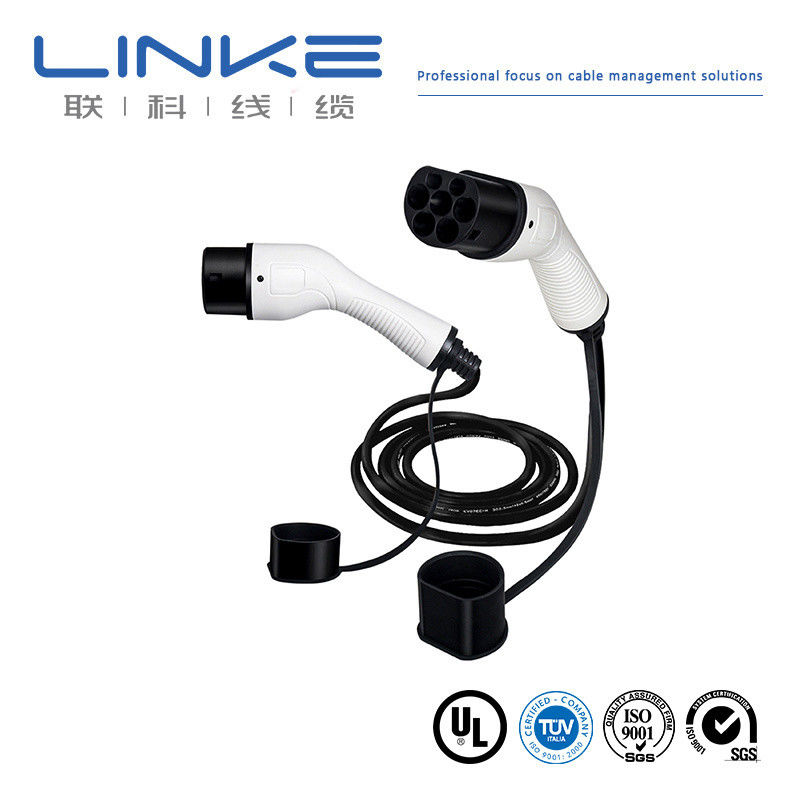

Fabbrica fonte personalizzato nuovo veicolo elettrico contenitore energia batteria cavo di connessione, cavo di ricarica ad alta tensione,e cablaggi per veicoli elettrici progettati per prestazioni e sicurezza ottimali.
Specificativi del prodotto
| Classificazione: |
Nome del cavo |
Cavo elettrico |
| CABLE SPEC |
2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2 |
| Compatibilità RoHS |
Costruzione dettagliata
| Articolo |
A: 2C × 80 mm2 |
B: 1C × 25 mm2 |
C: 1C × 4 mm2 |
D: (3C × 0,75 mm2) ((P2) |
E: (7C × 0,75 mm2) |
| Conduzione |
|
| Materiale |
di rame spogliato |
| Dimensione |
2580/0,20 ± 0,008 mm |
798/0,20 ±0,008 mm |
224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200DKevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200D Kevlar |
| O.D. (Ref.) |
120,40±0,25 mm |
70,00±0,20 mm |
20,70±0,15 mm |
10,40±0,10 mm |
10,40±0,10 mm |
| Isolamento |
|
| Materiale |
termoplastici (EF2585,85±3A) |
| Spessore medio minimo |
1.60 mm |
1.20 mm |
1.00 mm |
0.50 mm |
0.50 mm |
| Spessore minimo in qualsiasi punto |
1.34mm |
0.98 mm |
0.80 mm |
0.35mm |
0.35mm |
| - Un' overdose. |
150,60±0,40 mm |
90,60±0,30 mm |
40,70±0,20 mm |
20,50±0,10 mm |
20,50±0,10 mm |
Ulteriori dettagli sulla costruzione
| CABLING-1 |
Riempitore |
/ |
di cotone |
di cotone |
| Materiale |
/ |
AL-mylar (facendo fronte) |
di materie tessili |
|
| - Non è vero. |
|
| Materiale |
/ |
Acciaio inossidabile |
/ |
|
| Dimensione |
/ |
0.12 mm, ≥ 60% |
/ |
|
| Cappotto |
|
| Materiale |
/ |
TPE |
TPE |
|
| Spessore medio minimo |
/ |
0.60 mm |
0.60 mm |
|
| Spessore minimo in qualsiasi punto |
/ |
0.42 mm |
0.42 mm |
|
| - Un' overdose. |
/ |
70,20 ± 0,25 mm |
90,70±0,25 mm |
|
| CABLEGGIAMENTO |
|
| Riempitore |
Corde in PP rinforzate |
| Materiale |
di materie tessili (non tessute) |
| Assemblea |
2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2 |
| Cappotto |
|
| Materiale |
TPU |
| Spessore medio minimo |
2.80 mm |
| Spessore minimo in qualsiasi punto |
2.28mm |
| - Un' overdose. |
380,00+0,6/-1,00 mm |
Caratteristiche di prestazione
| Caratteristiche elettriche |
Proprietà fisiche |
tensione nominale:1000 V di corrente continua
Temperatura nominale:Giacca -40°C -90°C
Isolamento -40~125oC
Resistenza massima del conduttore ((20oC):
A:0.242Ω/km B:00,78Ω/km
C:4.95Ω/km D&E:26Ω/km
Isolazione tensione resistente ((Core A & B,10m):
AC 2,5kV/5min,corrente di perdita ≤5mA
Cable completato Resistenza alla tensione ((Core da A a A & B,10m):
AC 3,5kV/15min,corrente di perdita ≤ 5mA
Min. resistenza all'isolamento ((20oC, dal nucleo A all'A&B):500MΩ.km |
Resistenza alla trazione:≥ 20 MPa
Lungozza:≥ 300%
Condizione di età:110±1oC × 168h
Percentuale di resistenza alla trazione iniziale:≤ ± 30%
Percentuale di allungamento iniziale:≤ ± 30%
Prova a pressione ad alta temperatura:≤ 50%
Prova di scossa termica:Nessuna crepa.
Prova di compatibilità:GB/T 33594
Prova a fuoco:GB/T 18380.12-2008
Prova di intemperie artificiale:GB/T 33594
Prova di urto a bassa temperatura:-40°C x 16H, senza crepe.
Acido di stress chimico:Soluzione alcalina di N-ossalo-acido, soluzione di idrossido di N-sodio:GB/T 33594
Il veicolo in rotazione:Requisiti e metodi di prova conformi a GB/T 20234.1-2015 7.21 |
Specifiche di prestazione aggiuntive
| Prova di resistenza alla frantumazione:GB/T 33594 |
Curva intorno alla prova:GB/T 33594 |
| Min. raggio di piegatura:6×OD |
Resistenza all'abrasione:≥ 2000 volte |
| Resistenza alle sostanze chimiche:GB/T 33594 |
Specificativi della struttura del cavo
| - No, no, no. |
Conduttore mm2 |
Struttura ((N/mm) |
Conduttore DIA ((mm) |
Conduttore |
Spessore (mm) |
Materiale |
OD di isolamento (mm) |
Resistenza del conduttore a 20oC (Ω/KM) |
| EV-YJ |
1.5 |
48/0.20 |
1.60 |
di rame |
0.6 |
silicone |
2.90±0.15 |
≤ 12.7 |
| EV-YJ |
2.5 |
80/0.20 |
2.06 |
di rame |
0.7 |
silicone |
3.50±0.15 |
≤ 7.60 |
| EV-YJ |
4 |
128/0.20 |
2.62 |
di rame |
0.8 |
silicone |
4.30±0.15 |
≤ 4.71 |
| EV-YJ |
6 |
196/0.20 |
3.50 |
di rame |
0.8 |
silicone |
5.10±0.20 |
≤ 3.14 |
| EV-YJ |
10 |
322/0.20 |
4.50 |
di rame |
1.00 |
silicone |
6.70±0.20 |
≤ 1.82 |
| EV-YJ |
16 |
513/0.20 |
5.70 |
di rame |
1.10 |
silicone |
8.00±0.30 |
≤ 1.16 |
| EV-YJ |
25 |
798/0.20 |
7.10 |
di rame |
1.3 |
silicone |
9.80±0.30 |
≤ 0.743 |
| EV-YJ |
35 |
1121/0.20 |
8.50 |
di rame |
1.3 |
silicone |
11.40±0.30 |
≤ 0.527 |
| EV-YJ |
50 |
1596/0.20 |
10.10 |
di rame |
1.50 |
silicone |
13.50±0.30 |
≤ 0.368 |
| EV-YJ |
70 |
2242/0.20 |
12.10 |
di rame |
1.50 |
silicone |
15.50±0.40 |
≤ 0.259 |
| EV-YJ |
95 |
3034/0.20 |
14.10 |
di rame |
1.50 |
silicone |
17.50±0.50 |
≤ 0.196 |
Caratteristiche chiave
- Conduttore: filo di rame rigido e rigido
- Isolamento: silicone
- Scelta di giacca nera, arancione, rossa o gialla blu
- Disponibili opzioni di isolamento singolo e doppio
- Dimensioni SQ MM (stile europeo): da 4 a 240 mmq
- Dimensioni AWG (stile nordamericano): 0AWG-10AWG
- Ampia gamma di temperature: da -60°C a 200°C
- Apparizione di bassa viscosità
| Marchio |
A sinistra |
Sezione trasversale (mm2) |
0.01-500 mm2 |
| Gauge del filo (AWG) |
[ad esempio, 24AWG, 28AWG] |
Conduttore |
Rame in scatola / rame nudo, in base alle esigenze del cliente |
| Materiale isolante |
PVC/TPU/gomma di silicone/PE/PP/XLPE/Nylon/altro |
Materiale della giacca |
[PVC/PU/gomma/braid/etc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/etc |
Lunghezza personalizzata |
[ad esempio, 1m, 3ft, 5m ± 5% di tolleranza] |
| Tipo di cavo |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Protezione |
[Scudo protetto/non protetto/scudo a maglia] |
| Impedenza |
[ad esempio, 75Ω (per cavi coassiali) ] |
Stampa/logo |
[Testo/Etichetta/Logo, massimo 20 caratteri] |
| Radius di curvatura |
[ad esempio, diametro del cavo ≥ 5 ×] |
Classificazione attuale |
[ad esempio, 5A] |
| Valore nominale della tensione |
[ad esempio, 30V AC/DC] |
Materiale del connettore |
[In oro/niccellato/brassato/etc.] |
| Connettori |
[ad esempio, USB tipo C, jack da 3,5 mm, RJ45] |
Giubbotto |
XLPE o PE o PVC |
| Tempo di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/bianco/rosso/Pantone personalizzato/etc.] |
| temperatura |
-70°C a 350°C ((-70°C ~ 350°C) |
Pacco |
Rollo/scatola/piastra/Custom |
| Servizi di supporto |
Cavo su misura, soluzioni end-to-end, compreso il taglio preciso, il crimping e l'installazione di bracci (specificare il materiale,ad esempio, rivestito di rame/nickel) |
Certificazioni di qualità
I nostri prodotti soddisfano i seguenti standard internazionali:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (singolo conduttore, isolamento termoplastico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Materiale di cablaggio dell'apparecchio
Pvc isolante singolo estruso, con tensione nominale 105oC, 1000V, classe I, gruppo A, B o AB, FT1 e/o FT2
Cavo in pellicola di PVC estruso non integrato, indicato a 105°C, 1000V, classe I, classe I/II, gruppo A, B o AB, FT1 e/o FT2
Cavo TPU non integrato con giacca estruita, indicato a 80°C, 300V, classe I, classe I/II, gruppo A, B o AB, FT1 e/o FT2
Domande frequenti
Lei è un produttore o una società commerciale?
Siamo un produttore professionale. Possiamo controllare il vostro ordine dal primo inizio all'ultimo. Benvenuti a visitarci. Vi verremo a prendere a Shenzhen.
Come posso avere un campione per testare la vostra qualità?
I campioni sono gratuiti, i nuovi clienti devono pagare il costo del corriere.
Qual e' la quantita' minima d'ordine?
Normalmente 100 metri. Tuttavia, il cavo è molto pesante. È meglio ordinare una quantità adeguata per evitare il carico elevato. Il trasporto marittimo è l'opzione migliore.
Posso avere uno sconto?
Dipende dalla vostra quantità. Possiamo fare uno sconto e permetterci il trasporto.
La vostra azienda accetta la produzione OEM?
Sì, possiamo stampare il nome della vostra azienda e personalizzare la scheda di qualità per promuovere la vostra azienda.
