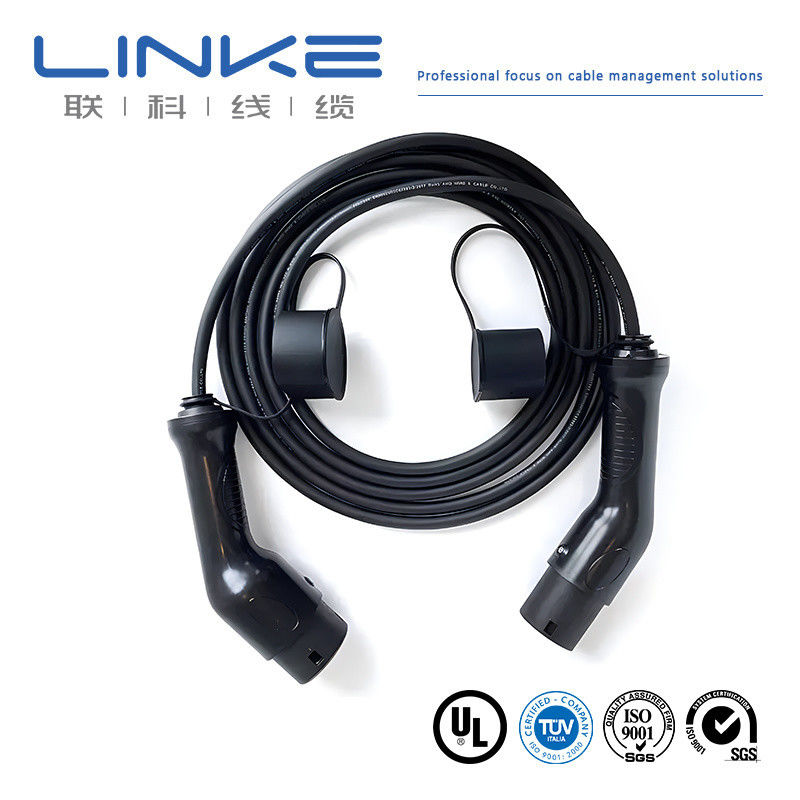

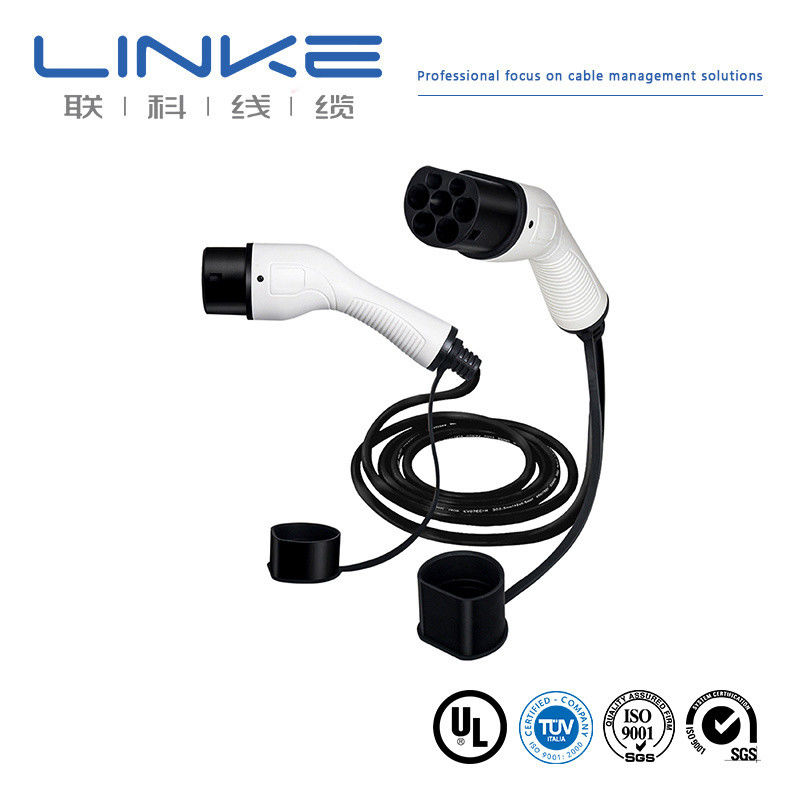

Cablaggio per veicoli elettrici ad alta tensione premium da 380V con conduttore in rame nudo e guaina in gomma per veicoli elettrici

2c*10AWG Cable di ricarica EV

3c*18AWG Cable di ricarica EV

5p Cable di ricarica EV

Luogo di origine:

Guangdong, Cina

Marca:

Linke

Certificazione:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Modello n.:

LK-EV105

Tipo di spina:

IEC 62196-2 (Tipo 2), SAE J1772 Tipo 1

Conduttore:

Rame nudo

Struttura:

3034/0.20

Giacca:

Gomma

utilizzo:

In carica

Tipo:

Stazione di carico lenta di EV

Tempi di consegna:

7-15 giorni

Voltaggio:

380 V

Colore:

Nero

Campioni:

US$ 1000/PCS 1 PCS (Ordo minimo)

Personalizzazione:

Disponibile

Costo di spedizione:

sui costi di spedizione e sui tempi di consegna stimati.

Resi e rimborsi:

Puoi richiedere il rimborso fino a 30 giorni dal ricevimento dei prodotti.

Materiale conduttore:

rame/rame stagnato

Tipo di conduttore:

Filo ritorto

Materiale esterno:

personalizzare: PVC, PE, LSFOH, gomma siliconica

materiali isolanti:

personalizzare:PVC、PE、XLPE、EPR、SIR

Specifiche:

0,1-450 mm²

Tensione nominale:

300-600 V

temperatura nominale:

-60±200℃

Colore:

Personalizza

Tipo:

Isolato

Certificazione:

UL;ISO9001;ISO13485;IATF16949;TPU

Pacchetto:

Per rotolo

Evidenziare:

2c*10AWG Cable di ricarica EV

3c*18AWG Cable di ricarica EV

5p Cable di ricarica EV

Termini di trasporto & di pagamento

Quantità di ordine minimo

1000 metri

Prezzo

Negoziabile

Imballaggi particolari

Secondo il requisito

Tempi di consegna

7-15 giorni

Termini di pagamento

Anticipo del 30% e spedizione dopo aver ricevuto il pagamento finale del 70%

Capacità di alimentazione

50000M/DAY

Prodotti correlati

Video

Cable di ascensore a conduttore di rame stagnato con isolamento in PVC e cappotto personalizzabile per applicazioni di alimentazione e controllo

Ottenga il migliore prezzo

Video

Cavo per ascensore a filo tondo con conduttore in rame stagnato e isolamento in PVC per vari ascensori

Ottenga il migliore prezzo

Video

Barra di carico flessibile per batterie con capacità 1200A

Ottenga il migliore prezzo

Video

Barra collettrice in rame isolato da 1200 A con isolamento personalizzabile e alta conduttività per apparecchi elettrici sottovuoto

Ottenga il migliore prezzo

Contattaci

86-0769-81776230

86-18665106395

sales@linkecable.com

Contattaci ora

Descrizione di prodotto

Cablaggio per veicoli elettrici ad alta tensione premium per veicoli elettrici

Specifiche del prodotto

NOME CAVO	Cavo EV
SPECIFICA CAVO	2C×80mm²+1C×25mm²+1C×4mm²+(3C×0.75mm²)(P2)+(7C×0.75mm²) Conforme RoHS

Costruzione dettagliata

Articolo	Materiale conduttore	Dimensione conduttore	D.E. (Rif.)
A: 2C×80mm²	Rame nudo intrecciato	2580/0.20 ±0.008mm	12.40±0.25mm
B: 1C×25mm²	Rame nudo intrecciato	798/0.20 ±0.008mm	7.00±0.20mm
C: 1C×4mm²	Rame nudo intrecciato	224/0.15±0.008mm+10/1#Tinsel+1000D Kevlar	2.70±0.15mm
D: (3C×0.75mm²)(P2)	Rame nudo intrecciato	40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar	1.40±0.10mm
E: (7C×0.75mm²)	Rame nudo intrecciato	40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar	1.40±0.10mm

Specifiche isolamento e guaina

Componente	Materiale	Spessore medio minimo	D.E.
Isolamento	Termoplastico (EF2585,85±3A)	1.60mm - 0.50mm	15.60±0.40mm - 2.50±0.10mm
Interno-guaina	TPE	0.60mm	7.20±0.25mm - 9.70±0.25mm
Guaina esterna	TPU	2.80mm	38.00+0.6/-1.00mm

Proprietà elettriche e fisiche

Caratteristiche elettriche

Proprietà fisiche

Tensione nominale: DC 1000V
Temperatura nominale: Guaina -40~90ºC, Isolamento -40~125ºC
Resistenza massima del conduttore (20ºC):
A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km
Tensione di tenuta dell'isolamento: AC 2.5kV/5min, corrente di dispersione ≤5mA
Tensione di tenuta del cavo completato: AC 3.5kV/15min, corrente di dispersione ≤5mA
Resistenza di isolamento minima: 500MΩ.km

Resistenza alla trazione: ≥20MPa
Allungamento: ≥300%
Test di fiamma: GB/T 18380.12-2008
Test di pressione ad alta temperatura: ≤50%
Test di shock termico: Nessuna crepa
Test di compatibilità: GB/T 33594
Test di resistenza allo schiacciamento: GB/T 33594
Raggio di curvatura minimo: 6*OD
Resistenza all'abrasione: ≥2000 volte

Riferimento struttura cavo EV

Tipo	Conduttore mm²	Struttura	Materiale conduttore	Spessore isolamento	Materiale isolamento	D.E. isolamento	Resistenza conduttore 20ºC
EV-YJ	1.5	48/0.20	rame	0.6	silicone	2.90±0.15	≤12.7
EV-YJ	2.5	80/0.20	rame	0.7	silicone	3.50±0.15	≤7.60
EV-YJ	4	128/0.20	rame	0.8	silicone	4.30±0.15	≤4.71
EV-YJ	6	196/0.20	rame	0.8	silicone	5.10±0.20	≤3.14
EV-YJ	10	322/0.20	rame	1.00	silicone	6.70±0.20	≤1.82
EV-YJ	16	513/0.20	rame	1.10	silicone	8.00±0.30	≤1.16
EV-YJ	25	798/0.20	rame	1.3	silicone	9.80±0.30	≤0.743
EV-YJ	35	1121/0.20	rame	1.3	silicone	11.40±0.30	≤0.527
EV-YJ	50	1596/0.20	rame	1.50	silicone	13.50±0.30	≤0.368
EV-YJ	70	2242/0.20	rame	1.50	silicone	15.50±0.40	≤0.259
EV-YJ	95	3034/0.20	rame	1.50	silicone	17.50±0.50	≤0.196

Caratteristiche principali

Conduttore: Filo di rame ricotto flessibile
Isolamento: Silicone
Opzioni colore: Guaina nera, arancione, rossa, gialla, blu
Tipi di isolamento: Singolo e doppio isolato
Dimensioni SQ MM (stile europeo): Da 4 mmq a 240 mmq
Dimensioni AWG (stile nordamericano): 0AWG-10AWG
Ampio intervallo di temperatura: -60°C a 200°C

Certificazioni e standard di qualità

UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517
UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Materiale di cablaggio per elettrodomestici
Singolo estruso in PVC isolato, nominale 105ºC, 1000V
Cavo con guaina non integrale estruso in PVC, nominale 105ºC, 1000V
Cavo con guaina non integrale estruso in TPU, nominale 80ºC, 300V

Domande frequenti

1. Siete un produttore o una società commerciale?

Siamo un produttore professionale. Possiamo controllare il tuo ordine dall'inizio alla fine. Benvenuti a trovarci. Verremo a prendervi a Shenzhen.

2. Come posso ottenere un campione per testare la tua qualità?

I campioni sono gratuiti per te. Si prevede che i nuovi clienti paghino il costo del corriere.

3. Qual è la tua quantità minima d'ordine?

Normalmente 100m. Tuttavia, il cavo è molto pesante. È meglio ordinare una quantità adeguata per evitare il trasporto elevato. Il trasporto marittimo è l'opzione migliore.

4. Posso ottenere uno sconto?

Dipende dalla tua quantità. Possiamo fare uno sconto e coprire il trasporto. Si prega gentilmente di contattarci.

5. La tua azienda accetta la produzione OEM?

Sì, possiamo stampare il nome della tua azienda e personalizziamo persino la scheda di qualità per promuovere la tua azienda.

Per maggiori informazioni, non esitate a contattarci!
