Cavo di ricarica rapida DC ad alte prestazioni con costruzione flessibile e elevata corrente nominale per veicoli elettrici.
Specifiche del cavo
Cavo di ricarica DC: 350A | 1/0AWG x 4C + 18AWG (CP: schermatura)1C + 14AWG ×1C + 18AWG x 2P + 18AWG x 1C | OD=35mm Guaina TPE
Panoramica del prodotto
Questo cavo di ricarica per veicoli elettrici DC da 350 Ampere è progettato per applicazioni di ricarica ad alte prestazioni. Il gruppo cavo include:
- 4 cavi di alimentazione per la massima erogazione di corrente
- 1 cavo di terra verde per la sicurezza
- 1 cavo coassiale giallo per l'integrità del segnale
- 1 cavo di controllo blu per la gestione della ricarica
- 2 coppie di fili di segnale per la comunicazione
Progettato con proprietà isolanti superiori, questo cavo soddisfa rigorosi standard di resistenza alla fiamma, resistenza all'olio, resistenza all'invecchiamento e flessibilità. Certificato UL per il mercato americano, eroga una grande corrente di uscita, un'elevata capacità di potenza e velocità di ricarica rapide.
Specifiche tecniche
Caratteristiche elettriche
| Parametro |
Specifiche |
| Tensione nominale |
DC 1000V |
| Temperatura nominale |
Guaina: da -40°C a 90°C
Isolamento: da -40°C a 125°C |
| Resistenza massima del conduttore (20°C) |
A: 0,242Ω/km
B: 0,78Ω/km
C: 4,95Ω/km
D&E: 26Ω/km |
| Tensione di isolamento (Nucleo A & B, 10m) |
AC 2,5kV/5min, corrente di dispersione ≤5mA |
| Tensione di tenuta del cavo completato (Nucleo da A ad A & B, 10m) |
AC 3,5kV/15min, corrente di dispersione ≤5mA |
| Resistenza di isolamento minima (20°C, Nucleo da A ad A&B) |
500MΩ.km |
Proprietà fisiche
| Proprietà |
Specifiche |
| Resistenza alla trazione |
≥20MPa |
| Allungamento |
≥300% |
| Condizione invecchiata |
110±1°C×168h |
| Percentuale di resistenza alla trazione originale |
≤±30% |
| Percentuale di allungamento originale |
≤±30% |
| Test di fiamma |
GB/T 18380.12-2008 |
| Test di pressione ad alta temperatura |
≤50% |
| Test di shock termico |
Nessuna crepa |
| Test di compatibilità |
GB/T 33594 |
| Test di resistenza allo schiacciamento |
GB/T 33594 |
| Test di avvolgimento curvo |
GB/T 33594 |
| Raggio di curvatura minimo |
6×OD |
| Resistenza all'abrasione |
≥2000 volte |
| Test di invecchiamento artificiale |
GB/T 33594 |
| Test di impatto a bassa temperatura |
-40°C×16H, Nessuna crepa |
| Resistenza agli agenti chimici |
GB/T 33594 |
| Stress chimico Acido |
Soluzione alcalina N-ossalica, soluzione N-idrossido di sodio: GB/T 33594 |
| Rotolamento del veicolo |
Requisiti e metodi di prova coerenti con GB/T 20234.1-2015 7.21 |
Struttura del cavo
| Tipo |
Conduttore (mm²) |
Struttura (N/mm) |
Diametro conduttore (mm) |
Materiale |
Spessore (mm) |
Materiale isolante |
OD isolamento (mm) |
Resistenza conduttore 20°C (Ω/KM) |
| EV-YJ |
1,5 |
48/0,20 |
1,60 |
Rame |
0,6 |
Silicone |
2,90±0,15 |
≤12,7 |
| EV-YJ |
2,5 |
80/0,20 |
2,06 |
Rame |
0,7 |
Silicone |
3,50±0,15 |
≤7,60 |
| EV-YJ |
4 |
128/0,20 |
2,62 |
Rame |
0,8 |
Silicone |
4,30±0,15 |
≤4,71 |
| EV-YJ |
6 |
196/0,20 |
3,50 |
Rame |
0,8 |
Silicone |
5,10±0,20 |
≤3,14 |
| EV-YJ |
10 |
322/0,20 |
4,50 |
Rame |
1,00 |
Silicone |
6,70±0,20 |
≤1,82 |
| EV-YJ |
16 |
513/0,20 |
5,70 |
Rame |
1,10 |
Silicone |
8,00±0,30 |
≤1,16 |
| EV-YJ |
25 |
798/0,20 |
7,10 |
Rame |
1,3 |
Silicone |
9,80±0,30 |
≤0,743 |
| EV-YJ |
35 |
1121/0,20 |
8,50 |
Rame |
1,3 |
Silicone |
11,40±0,30 |
≤0,527 |
| EV-YJ |
50 |
1596/0,20 |
10,10 |
Rame |
1,50 |
Silicone |
13,50±0,30 |
≤0,368 |
| EV-YJ |
70 |
2242/0,20 |
12,10 |
Rame |
1,50 |
Silicone |
15,50±0,40 |
≤0,259 |
| EV-YJ |
95 |
3034/0,20 |
14,10 |
Rame |
1,50 |
Silicone |
17,50±0,50 |
≤0,196 |

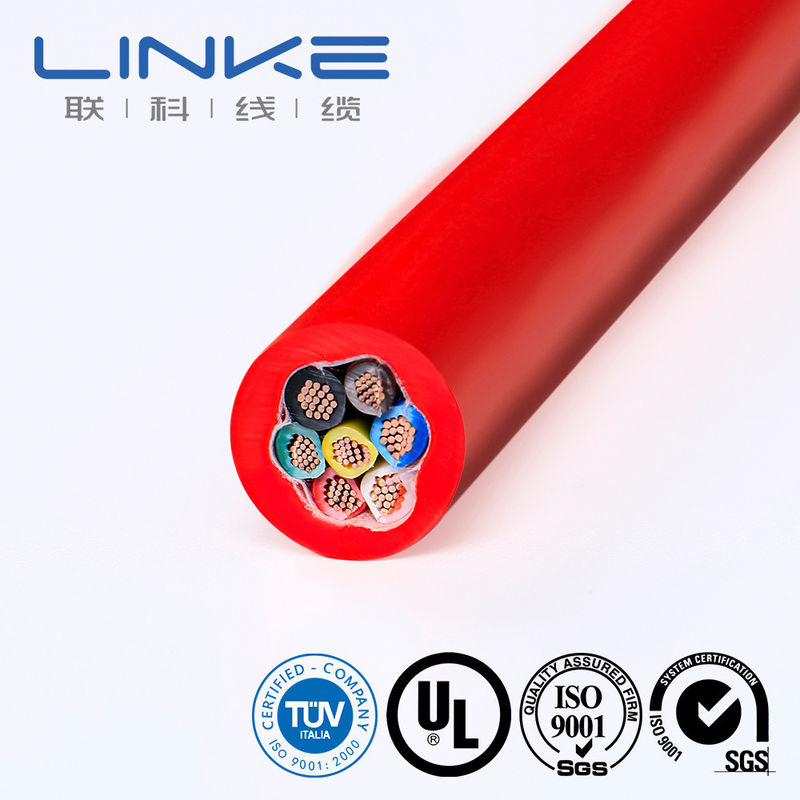

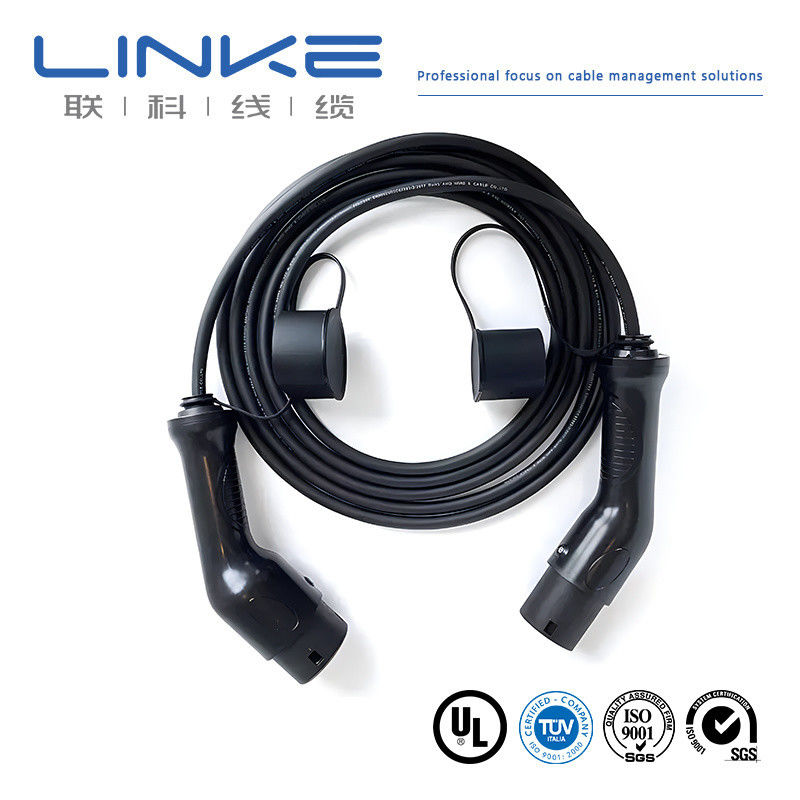

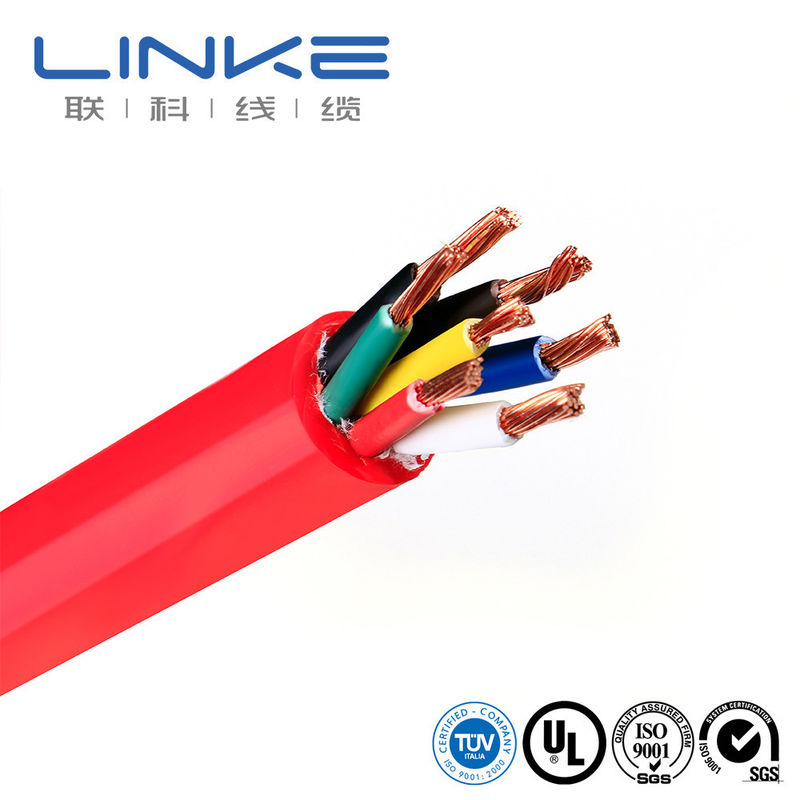

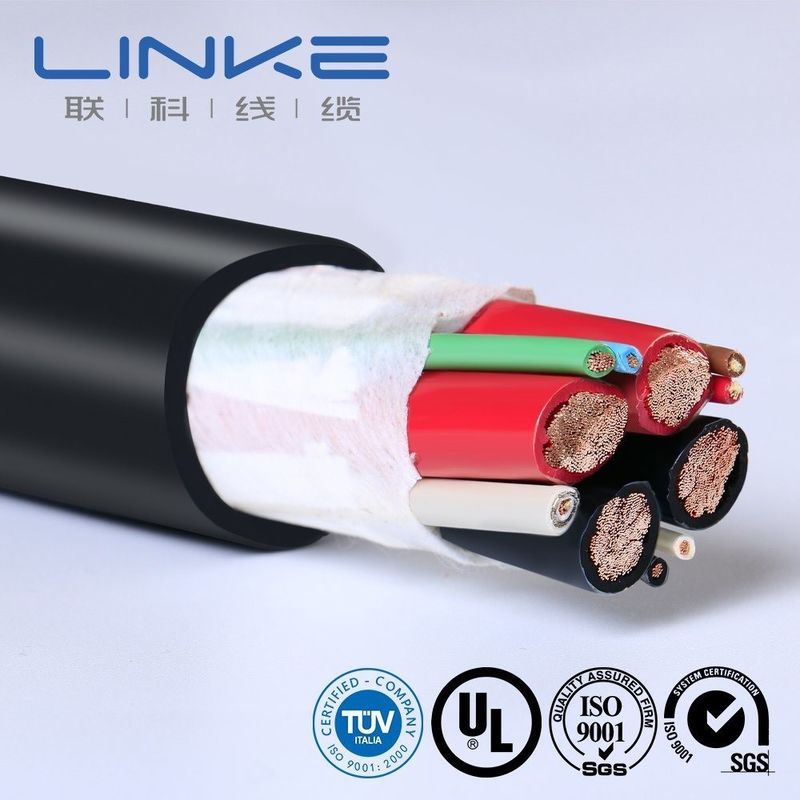

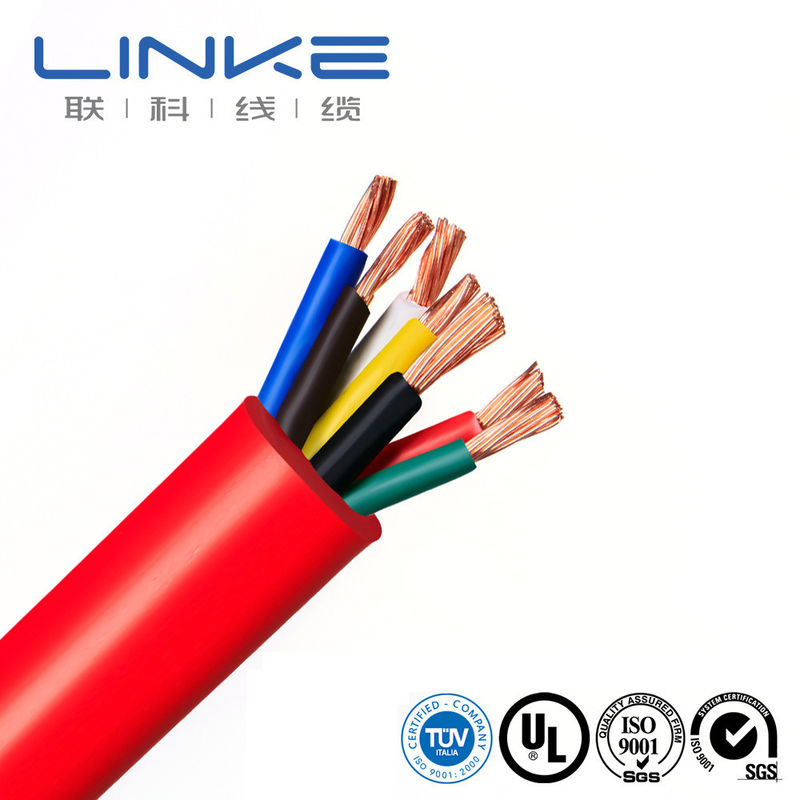

Immagini del prodotto
Profilo del produttore
Linke Cable Technology Co., Ltd è un produttore leader di fili e cavi in Cina con oltre 10 anni di esperienza nel settore. Specializzata nella ricerca, sviluppo, produzione e commercializzazione di cavi di alta qualità, forniamo soluzioni complete di cavi per i mercati globali.
Specializzazioni
- Cavi di ricarica EV
- Cavi medicali
- Cavi in silicone
- Cavi a molla
- Cavi intrecciati
- Cavi a traino
- Fili UL
- Cavi automobilistici
In Linke Cable, impieghiamo un approccio ingegnere-a-ingegnere per sviluppare soluzioni di cavi superiori che migliorano le prestazioni del prodotto e la qualità della vita.
| Marca |
LINKE |
Sezione trasversale (mm²) |
0,01-500mm² |
| Calibro filo (AWG) |
[es. 24AWG, 28AWG] |
Conduttore |
Rame stagnato / rame nudo, in base ai requisiti del cliente |
| Materiale isolante |
PVC/TPU/gomma siliconica/PE/PP/XLPE/Nylon/altro |
Materiale guaina |
[PVC/PU/gomma/treccia/ecc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/ecc. |
Lunghezza personalizzata |
[es. 1m, 3ft, 5m ±5% di tolleranza] |
| Tipo di cavo |
[Medicale/Alimentazione/Audio/Coassiale/Elettrico/Automobilistico/Accumulo di energia//ecc.] |
Schermatura |
[Schermato/Non schermato/Schermatura a treccia] |
| Impedenza |
[es. 75Ω (per cavi coassiali)] |
Stampa/Logo |
[Testo/Etichetta/Logo, max. 20 caratteri] |
| Raggio di curvatura |
[es. ≥5× diametro cavo] |
Corrente nominale |
[es. 5A] |
| Tensione nominale |
[es. 30V AC/DC] |
Materiale connettore |
[Placcato oro/Placcato nichel/Ottone/ecc.] |
| Connettori |
[es. USB Type-C, Jack 3,5mm, RJ45] |
Guaina |
XLPE o PE o PVC GOMMA |
| Tempi di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/Bianco/Rosso/Pantone personalizzato/ecc.] |
| temperatura |
Meno 70°C a 350°C (-70°C ~ 350°C) |
Pacchetto |
Rotolo/scatola/piastra/Personalizzato |
| Servizi di supporto |
cavo personalizzato, soluzioni end-to-end, inclusi taglio preciso, crimpatura e installazione di capicorda (specificare materiale, es. rame/nichelato) |
Laboratorio indipendente • Attrezzature di prova complete • Controllo qualità completo
Testiamo ogni prodotto secondo standard rigorosi per garantire qualità superiore e prestazioni affidabili.
| N. |
Articolo di prova |
Condizione di prova |
Requisito di prova |
Dati di prova |
Risultato |
| 1 |
Ispezione strutturale |
1. Conforme alla tabella delle dimensioni del filo2. Spessore minimo ≥ 80% dello spessore medio |
Conforme alla tabella delle dimensioni del filo |
Vedi record di prova |
Superato |
| 2 |
Shock termico |
Avvolgere il campione su un'asta di ferro di dimensioni specificate, collocare in un forno di invecchiamento alla temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione |
Nessuna crepa sulla superficie del campione |
Nessuna crepa |
Superato |
| 3 |
Deformazione termica |
1. Misurare lo spessore del campione (marcare la posizione di misurazione)2. Collocare il campione e il dispositivo di prova in un forno di invecchiamento per il preriscaldamento alla temperatura specificata per 1 ora3. Collocare il campione sotto la colonna di pressione del dispositivo di prova per 1 ora4. Rimesurare lo spessore del campione nella stessa posizione |
1. Il campione non deve essere crepato dalla colonna di pressione o esporre il conduttore2. Riduzione dello spessore ≤ 50% |
Vedi record di prova |
Superato |
| 4 |
FT2 |
Applicare una fiamma standard a un'altezza di 125 mm una volta |
1. La fiamma non deve propagarsi lungo la sua lunghezza2. La fiamma non deve diffondersi a materiali infiammabili vicini |
Vedi record di prova |
Superato |
| 5 |
Invecchiamento |
1. Prendere cinque sezioni di guaina lunghe 200 mm2. Collocare i campioni in un forno di invecchiamento a 158°C per 168 ore3. Dopo aver estratto i campioni, collocarli a temperatura ambiente 23±5°C per 16 ore, quindi testare l'allungamento a rottura e la resistenza alla trazione |
1. Allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento2. Resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm², resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento |
Vedi record di prova |
Superato |
| 6 |
Piegatura a freddo |
Conservare il campione in una scatola a bassa temperatura alla temperatura specificata per 4 ore, avvolgere il campione su un'asta di ferro di dimensioni specificate con spire specificate, completare l'avvolgimento entro 30 secondi dopo aver estratto il campione dalla scatola a bassa temperatura |
Nessuna crepa sulla superficie del campione |
Nessuna crepa |
Superato |
| 7 |
Resistenza del conduttore |
Misurare la resistenza di un conduttore di un metro con un misuratore di resistenza DC |
A 20°C, resistenza di 8AWG ≤ 2,23Ω/km |
Vedi record di prova |
Superato |
