Cable di carica del caricabatterie per veicoli elettrici AC 32A 7kw 16A 3,5kw

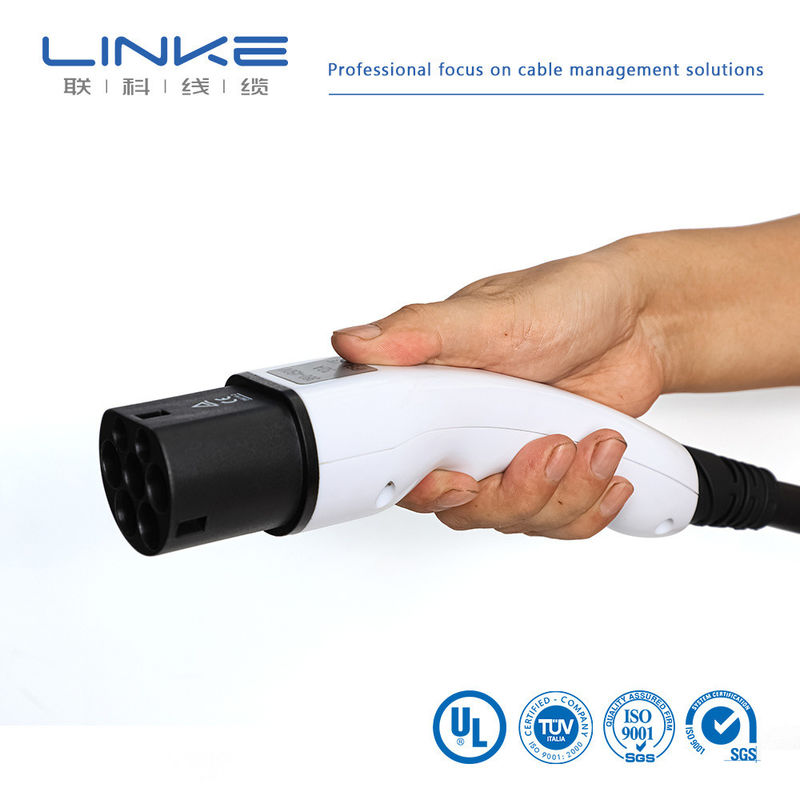

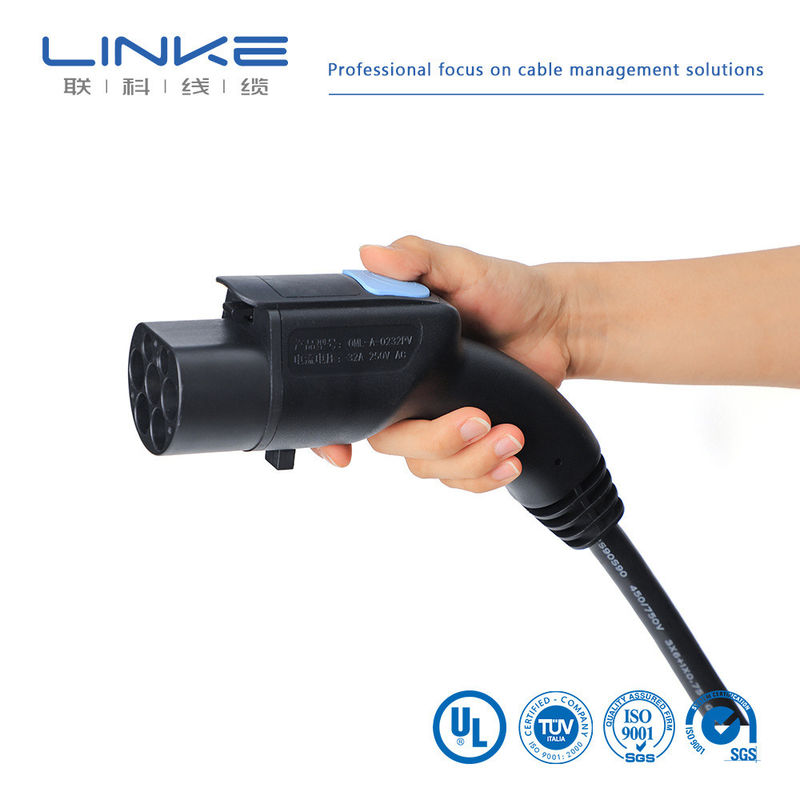

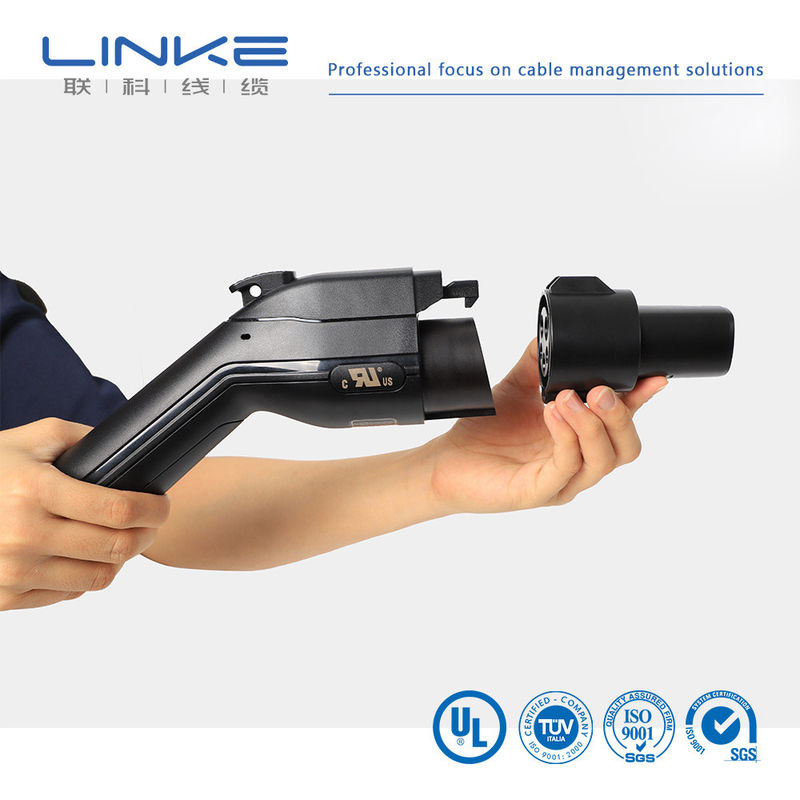

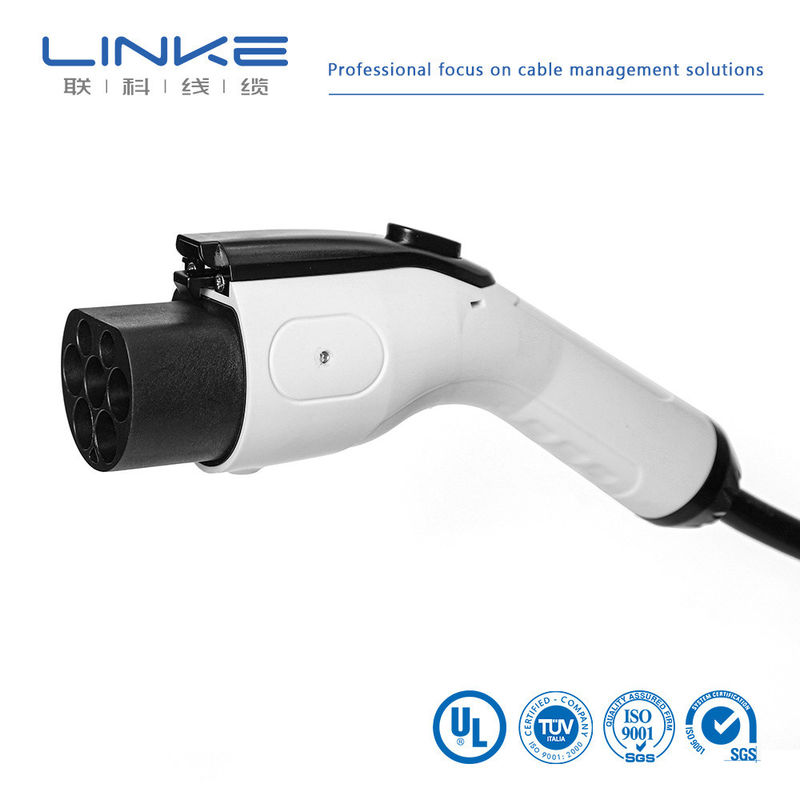

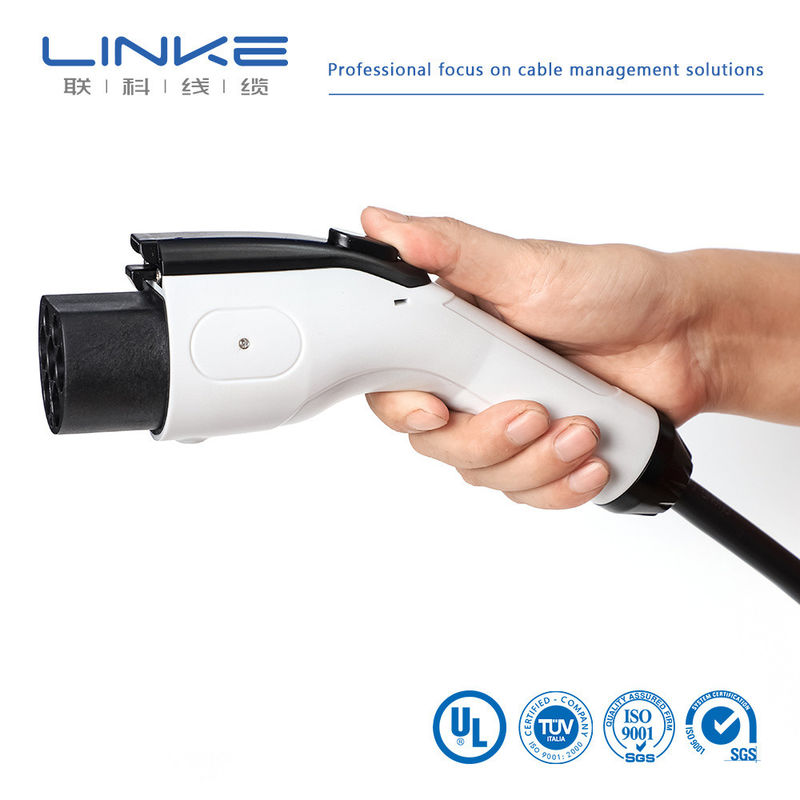

Visualizzazione del prodotto
Il nostro cavo di ricarica AC è conforme agli standard IEC 62196-1:2022 e IEC 62196-2:2022, con un eccellente design ergonomico e un aspetto professionale.Il prodotto offre una protezione superiore con classificazione IP67 per il connettore del veicolo e classificazione IP54 quando accoppiato alla presa del veicolo. Costruito con terminali in lega di rame con placcatura d'argento, materiale termoplastico con guscio di grado V0, con lunghezza di filo personalizzabile e opzioni di corrente nominale.
Specifiche tecniche
tensione nominale:
220V CA (singola fase) / 380V CA (trifase)
Corrente nominale:
16A, 32A
Temperatura ambiente:
-35°C a 55°C
Umidità ambientale:
Da 5% a 95%
Classificazione della protezione della proprietà intellettuale
IP67 (connettore del veicolo); IP54 (combinazione con presa o connettore)
Materiale della guaina esterna del cavo:
TPE
Dettagli della struttura del cavo
Dispositivi per il controllo delle emissioni:
3*2,5 mm2 + 1*0,75 mm2 OD=11 mm
32A monofase:
3*6mm2 + 1*0.75mm2 OD=13.5mm
Trifase 16A:
5*2,5 mm2 + 1*0,75 mm2 OD = 13,5 mm
Trifase 32A:
5*6mm2 + 1*0.75mm2 OD=16.5mm
Forza di inserimento/tiratura:
10N-100N
Capacità di guida superiore:
10000N
Materiale del connettore:
PC, PA
Classificazione di fiamma:
UL94 V-0
Terminal di connessione:
di rame, placcato d'argento
Resistenza all'isolamento:
≥ 100MΩ
Forza dielettrica:
2000VAC 1min
Cicli di inserimento/uscita:
>10000
Dati tecnici del cavo
| Tipo |
EV-CABLE |
Firma del cliente |
| Grado del cavo |
-40°C~+125°C 1500V |
|
| Norme |
GB/T 25087/ISO 14572 |
|
| Codice del cavo |
Dimensione del cavo (mm2) |
Conduttore |
Pette di rame stagnato |
Materiale della giacca per cavi |
Struttura in rame (mm) |
OD di rame singolo (m) |
Filtro di rame |
Materiale |
OD del cavo (mm) |
Spessore standard (mm) |
Colore |
Resistenza del conduttore a 20oC (mΩ/m) |
| L'indice di emissione deve essere conforme al regolamento (CE) n. 1272/2008. |
0.5 mm2 |
Acciaio |
16/(0,20±0,008) |
0.10TD |
≥ 85% |
XLPE |
4.20±0.15 |
0.70 |
Nero/Personalizzazione |
≤ 371 |
|
|
| L'indice di emissione deve essere conforme al regolamento (CE) n. 1272/2008. |
0.75mm2 |
24/(0,20±0,008) |
0.10TD |
4.50±0.15 |
0.70 |
≤ 24.7 |
|
|
|
|
|
|
| I prodotti di cui al paragrafo 1 sono classificati come prodotti di cui al paragrafo 1 del presente regolamento. |
1 mm2 |
32/(0,20±0,008) |
0.10TD |
4.80±0.15 |
0.80 |
≤ 18.5 |
|
|
|
|
|
|
| L'accesso all'acqua è consentito solo se: |
1.5 mm2 |
49/(0,20±0,008) |
0.127TD |
5.20±0.15 |
0.80 |
≤ 12.7 |
|
|
|
|
|
|
| L'indice di emissione è il seguente: |
2.5 mm2 |
49/(0,25±0,008) |
0.10TD |
5.60±0.20 |
0.70 |
≤ 7.60 |
|
|
|
|
|
|
| TEVB400-XX-140 |
4 mm2 |
133/(0,20±0,008) |
0.15TD |
7.30±0.20 |
0.90 |
≤ 4.71 |
|
|
|
|
|
|
| L'indice di emissione è il seguente: |
6 mm2 |
190/(0,20±0,008) |
0.127TD |
7.70±0.20 |
0.90 |
≤ 3.14 |
|
|
|
|
|
|
| L'accesso all'energia è consentito solo se: |
8 mm2 |
259/(0,20±0,008) |
0.15TD |
8.50±0.20 |
1.00 |
≤ 2.38 |
|
|
|
|
|
|
| TEVBA10-XX-051 |
10 mm2 |
323/(0,20±0,008) |
0.15TD |
9.60±0.30 |
1.00 |
≤ 1.82 |
|
|
|
|
|
|
| TEVBA16-XX-044 |
16 mm2 |
513/(0,20±0,008) |
0.15TD |
10.90±0.30 |
1.00 |
≤ 1.16 |
|
|
|
|
|
|
| TEVBA25-XX-042 |
25 mm2 |
798/(0,20±0,008) |
0.15TD |
13.50±0.30 |
1.20 |
≤ 0.743 |
|
|
|
|
|
|
| Teva35-XX-043 |
35 mm2 |
1121/(0.20±0.008) |
0.15TD |
14.50±0.30 |
1.20 |
≤ 0.527 |
|
|
|
|
|
|
| Teva50-XX-050 |
50 mm2 |
1596/(0.20±0.008) |
0.15TD |
17.00±0.40 |
1.30 |
≤ 0.368 |
|
|
|
|
|
|
| TEVBA70-XX-054 |
70 mm2 |
2257/(0,20±0,008) |
0.20TD |
21.00 x 0.50 |
1.30 |
≤ 0.259 |
|
|
|
|
|
|
| TEVBA95-XX-014 |
95 mm2 |
1887/(0.254±0.008) |
0.20TD |
22.0±0.40 |
1.60 |
≤ 0.196 |
|
|
|
|
|
|
| Teva120-XX-016 |
120 mm2 |
2368/(0,254±0,008) |
0.20TD |
27.00±1.0 |
1.60 |
≤ 0.153 |
|
|
|
|
|
|
Stampa: Cavo elettrico "mm3 -40oC~+125oC 1500V DC N ATTENZIONE CABLO LINKE ad alta tensione->XLPE<
| Marchio |
A sinistra |
Sezione trasversale (mm2) |
0.01-500 mm2 |
| Gauge del filo (AWG) |
[ad esempio, 24AWG, 28AWG] |
Conduttore |
Rame in scatola / rame nudo, in base alle esigenze del cliente |
| Materiale isolante |
PVC/TPU/gomma di silicone/PE/PP/XLPE/Nylon/altro |
Materiale della giacca |
[PVC/PU/gomma/braid/etc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/etc |
Lunghezza personalizzata |
[ad esempio, 1m, 3ft, 5m ± 5% di tolleranza] |
| Tipo di cavo |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Protezione |
[Scudo protetto/non protetto/scudo a maglia] |
| Impedenza |
[ad esempio, 75Ω (per cavi coassiali) ] |
Stampa/logo |
[Testo/Etichetta/Logo, massimo 20 caratteri] |
| Radius di curvatura |
[ad esempio, diametro del cavo ≥ 5*] |
Classificazione attuale |
[ad esempio, 5A] |
| Valore nominale della tensione |
[ad esempio, 30V AC/DC] |
Materiale del connettore |
[In oro/niccellato/brassato/etc.] |
| Connettori |
[ad esempio, USB tipo C, jack da 3,5 mm, RJ45] |
Giubbotto |
XLPE o PE o PVC |
| Tempo di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/bianco/rosso/Pantone personalizzato/etc.] |
| temperatura |
-70°C a 350°C ((-70°C ~ 350°C) |
Pacco |
Rollo/scatola/piastra/Custom |
| Servizi di supporto |
Cavo su misura, soluzioni end-to-end, compreso il taglio preciso, il crimping e l'installazione di bracci (specificare il materiale,ad esempio, rivestito di rame/nickel) |
Certificazioni di qualità
I nostri prodotti soddisfano i seguenti standard internazionali:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (singolo conduttore, isolamento termoplastico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Materiale di cablaggio dell'apparecchio
Pvc isolante singolo estruso, con tensione nominale 105oC, 1000V, classe I, gruppo A, B o AB, FT1 e/o FT2
Cavo in pellicola di PVC estruso non integrato, indicato a 105°C, 1000V, classe I, classe I/II, gruppo A, B o AB, FT1 e/o FT2
Cavo TPU non integrato con giacca estruita, indicato a 80°C, 300V, classe I, classe I/II, gruppo A, B o AB, FT1 e/o FT2
Domande frequenti
- Lei è un produttore o una società commerciale?
Siamo un produttore professionale. Possiamo controllare il vostro ordine dal primo inizio all'ultimo. Benvenuti a visitarci. Vi verremo a prendere a Shenzhen.
- Come posso avere un campione per testare la vostra qualità?
I campioni sono gratuiti, i nuovi clienti devono pagare il costo del corriere.
- Qual e' la quantita' minima d'ordine?
Normalmente 100 metri. Tuttavia, il cavo è molto pesante. È meglio ordinare una quantità adeguata per evitare il carico elevato. Il trasporto marittimo è l'opzione migliore.
- Posso avere uno sconto?
Dipende dalla vostra quantità. Possiamo fare uno sconto e permetterci il trasporto.
- La vostra azienda accetta la produzione OEM?
Sì, possiamo stampare il nome della vostra azienda e personalizzare la scheda di qualità per promuovere la vostra azienda.
