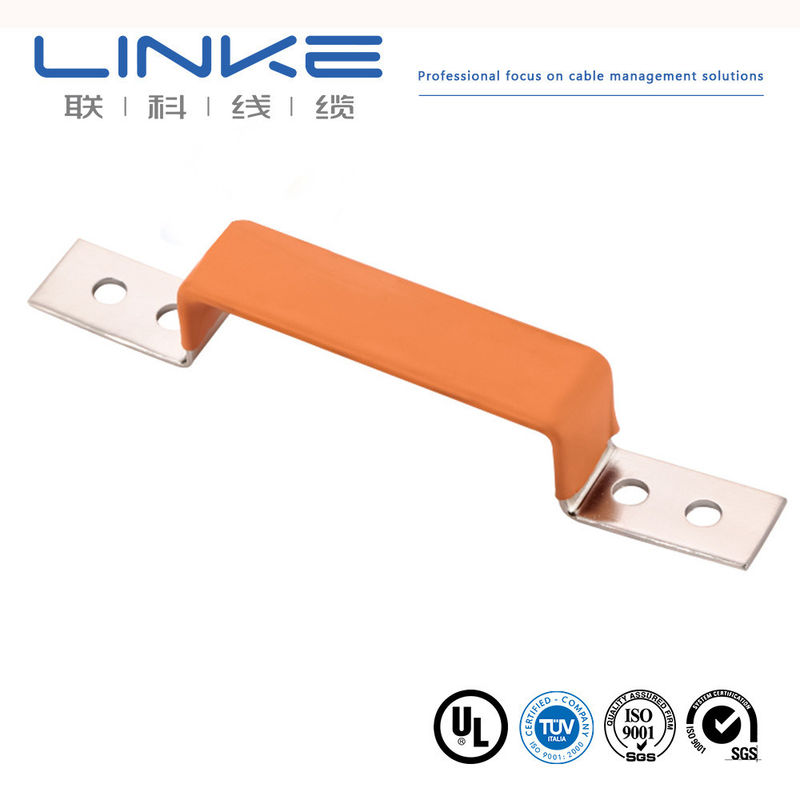

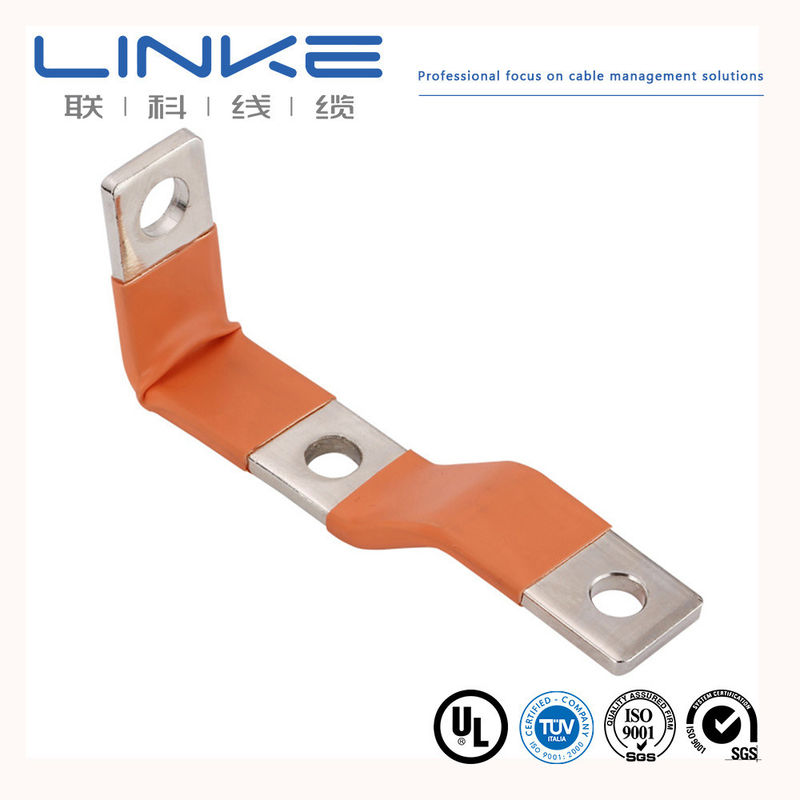

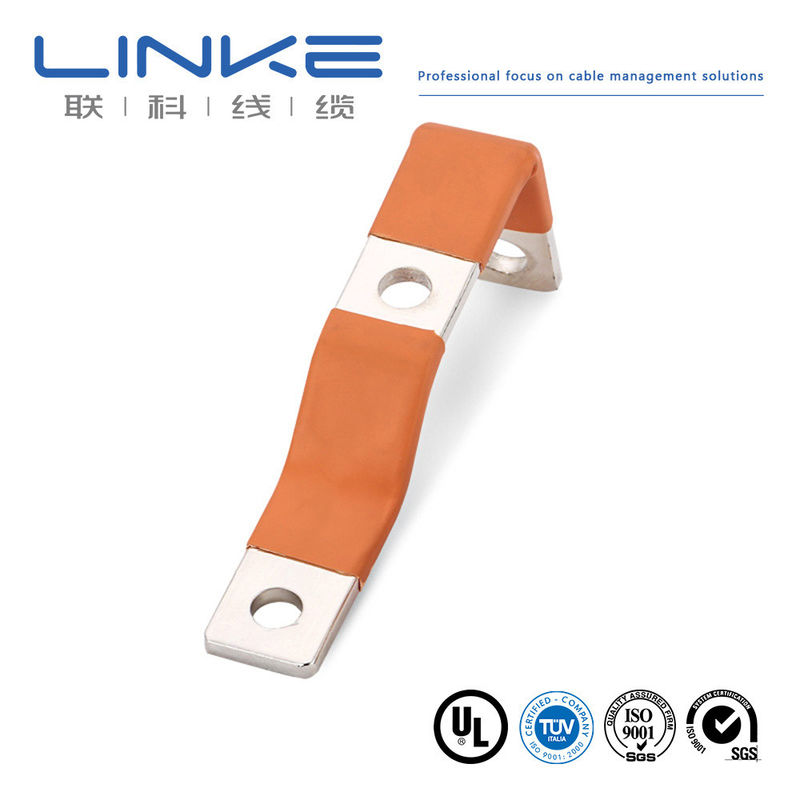

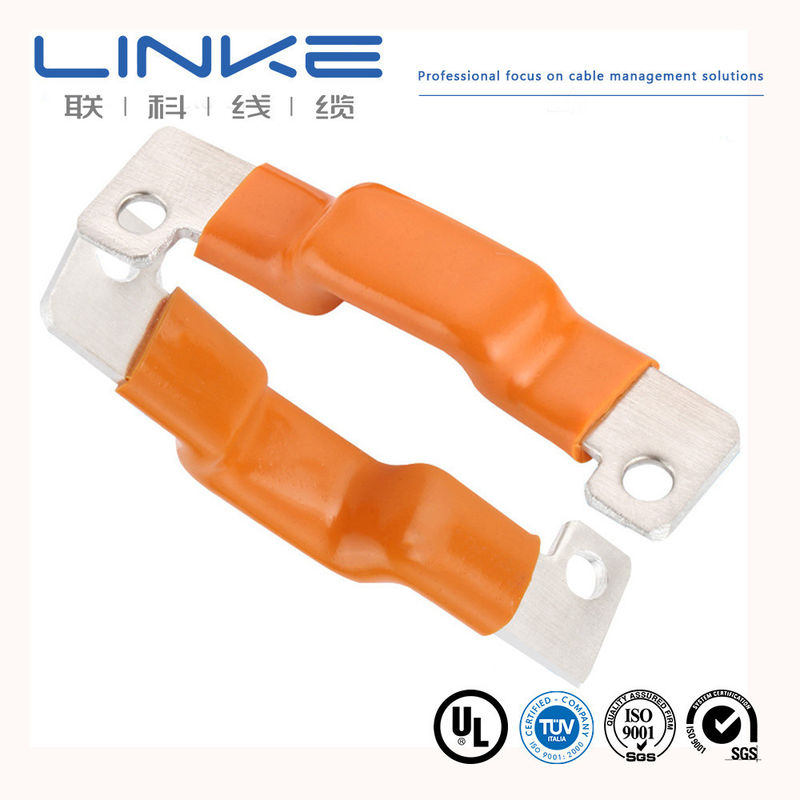

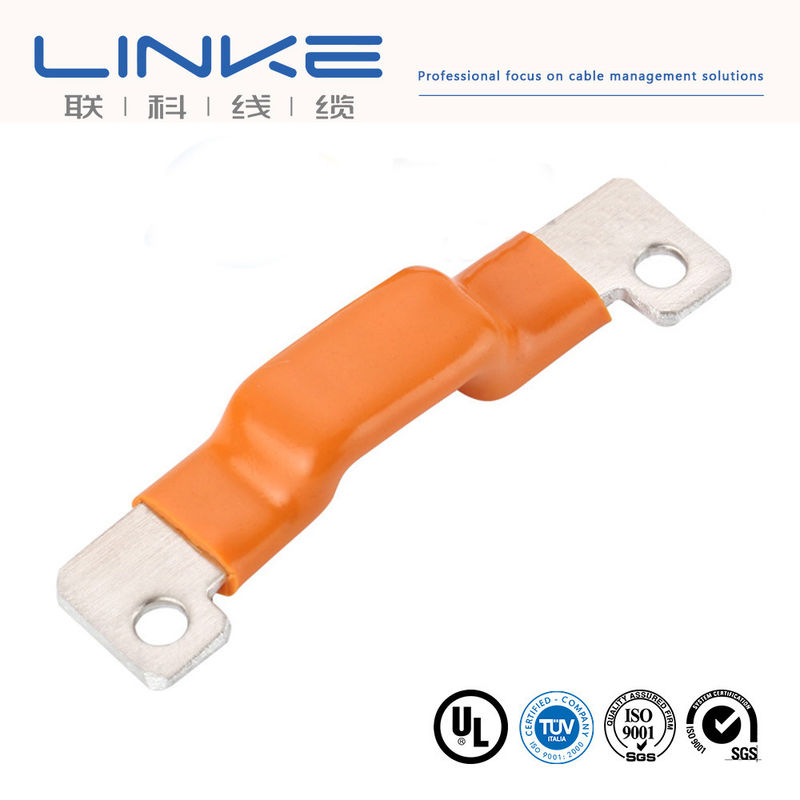

Barra collettrice in rame isolata per apparecchi elettrici a vuoto
La barra collettrice flessibile è prodotta saldando insieme parti di fogli di rame, caratterizzata da un contenuto di rame del 99,9% per un'eccellente conducibilità con impurità minime. Le barre collettrice in rame laminate forniscono una maggiore superficie di trasporto della corrente.
Lo spessore del foglio di rame varia da 0,05 mm a 0,3 mm. Le superfici di contatto possono essere stagnate o argentate secondo le esigenze dell'utente. La capacità di corrente è calcolata sulla base di una cinghia di maglia da 1 mm² con una corrente di carico effettiva di 4A. I conduttori in rame con diverse aree sezionali hanno parametri variabili. Aree più grandi possono essere multistrato o configurate come set.
Specifiche del prodotto
| Standard del materiale |
GB: Rame T2 con minimo 99,9%
DIN: E-Cu58 (Numero: 2.0065)
EN: Cu-ETP (Numero: CW004A)
ISO: Cu-ETP
UNS: C11000
JIS: C1100
BS: C101
Altri materiali disponibili su richiesta |
| Resistenza |
0,00001Ω |
| Conducibilità |
57% |
| Spessore singolo strato di foglio di rame |
0,1/0,2/0,3/0,5/1,0 mm (a seconda della struttura della barra collettrice)
Forniamo raccomandazioni di spessore adeguate |
| Materiale isolante |
Il rivestimento per immersione in PVC offre prestazioni eccellenti. Le barre collettrice di forma speciale possono essere rivestite direttamente, mantenendo l'integrità attraverso più piegature senza rompersi. |
| Prestazioni di isolamento |
PE e PVC offrono buone prestazioni, con il rivestimento in PVC che supera i tubi termoretraibili in PE |
| Ritardante di fiamma/Resistenza al fuoco |
UL94-V-0 o personalizzato secondo le vostre esigenze |
| Test di tenuta |
Manicotti a immersione in PVC:
- 3500VDC per 30s a 1,5 mm di spessore: Perdita 0,025 MA
- 5000VAC per 30-60s a 1,8-2,0 mm di spessore: Perdita 0,065 MA
Consigliamo soluzioni ottimali in base alla vostra tensione di lavoro |
| Placcatura superficiale |
Disponibile placcatura in nichel, stagno o argento
Spessore placcatura: standard da 3um a 12um
Spessore personalizzato disponibile su richiesta |
| Test in nebbia salina |
Ambiente neutro: il nichel resiste a 240 ore, l'argento ha prestazioni inferiori, lo stagno le più basse |
| Test di piegatura |
10000 piegature ad un angolo di 15 radianti senza rotture o fratture |
| Test di aumento di temperatura |
Dipende dall'area della sezione trasversale della barra collettrice flessibile
Rapporti di prova sull'aumento di temperatura disponibili su richiesta prima della consegna |
| Temperatura operativa |
-45°C a +150°C |
| Resistenza alla trazione del foglio di rame |
≥500N |
| Tempo di preventivo |
Preventivo fornito entro 1-3 giorni lavorativi dal ricevimento della vostra richiesta |
| Tempo di consegna campione/ordine di prova |
5-15 giorni lavorativi a seconda della struttura della barra collettrice e del processo di produzione |
| Standard di gestione della qualità |
Conforme allo standard IATF 16949 per l'industria automobilistica |
| Certificato ecologico |
Conforme a ROHS, REACH |
Variazioni del prodotto
Opzione isolamento rame
- Conduttore: filo di rame ricotto flessibile nudo
- Isolamento: Rame
- Colori guaina: Nero, Arancione, Rosso, Giallo, Blu (mono e doppio isolamento)
- Dimensioni SQ MM (stile europeo): Personalizzabili
- Dimensioni AWG (stile nordamericano): Personalizzabili
- Ampio intervallo di temperatura: Personalizzabile
Opzione isolamento in silicone
- Conduttore: filo di rame ricotto flessibile nudo
- Isolamento: Silicone
- Colori guaina: Nero, Arancione, Rosso, Giallo, Blu (mono e doppio isolamento)
- Dimensioni SQ MM: da 4 mm² a 240 mm²
- Dimensioni AWG: 0AWG-10AWG
- Intervallo di temperatura: -60°C a 200°C
Profilo aziendale
Linke Cable Technology Co., Ltd è un produttore leader di fili e cavi in Cina. Da oltre 10 anni, siamo specializzati in R&S, produzione e commercializzazione di cavi di alta qualità e soluzioni di cavi personalizzate in tutto il mondo. La nostra esperienza comprende cavi per la ricarica di veicoli elettrici, cavi medicali, cavi in silicone, cavi a spirale, cavi intrecciati, cavi a traino, fili UL, cavi automobilistici e altro ancora.
In Linke Cable, adottiamo un approccio ingegnere-a-ingegnere per sviluppare cavi superiori per i nostri clienti, migliorando la qualità del prodotto e migliorando le vite attraverso soluzioni innovative.
Le nostre certificazioni
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conduttore singolo, isolamento termoplastico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Materiale di cablaggio per elettrodomestici, singolo isolato in PVC estruso, nominale 105°C, 1000V, Classe I, Gruppo A, B o AB, FT1 e/o FT2.
Cavo con guaina non integrale in PVC estruso, nominale 105°C, 1000V, Classe I, Classe o Classe I/II, Gruppo A, B o AB, FT1 e/o FT2.
Cavo con guaina non integrale in TPU estruso, nominale 80°C, 300V, Classe I, Classe o Classe I/II, Gruppo A, B o AB, FT1 e/o FT2
Domande frequenti
Siete un produttore o una società commerciale?
Siamo un produttore professionale, che controlla il tuo ordine dall'inizio alla fine. Diamo il benvenuto alle visite e offriamo un servizio di ritiro a Shenzhen.
Come posso ottenere un campione per testare la tua qualità?
I campioni sono gratuiti per la valutazione. I nuovi clienti sono responsabili dei costi del corriere.
Qual è la vostra quantità minima d'ordine?
Normalmente 100m. A causa del peso del cavo, consigliamo di ordinare quantità adeguate per ottimizzare i costi di trasporto. Il trasporto marittimo è spesso l'opzione più economica.
Posso ottenere uno sconto?
Gli sconti dipendono dalla quantità dell'ordine. Potremmo offrire sconti e coprire i costi di trasporto per ordini sostanziali. Vi preghiamo di contattarci per i dettagli.
La vostra azienda accetta la produzione OEM?
Sì, possiamo stampare il nome della vostra azienda e personalizzare le schede di qualità per promuovere il vostro marchio.
