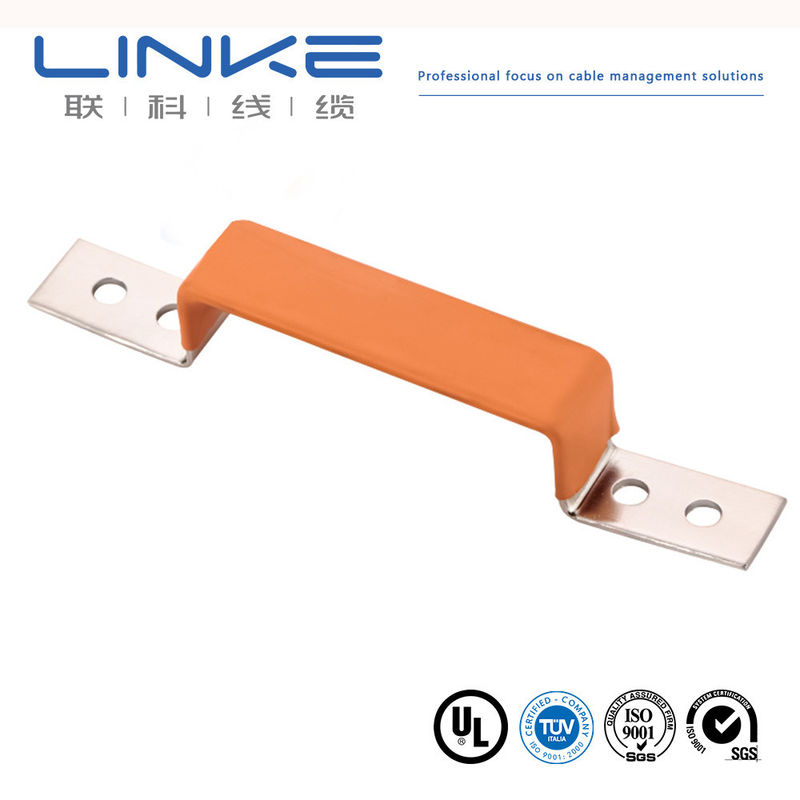

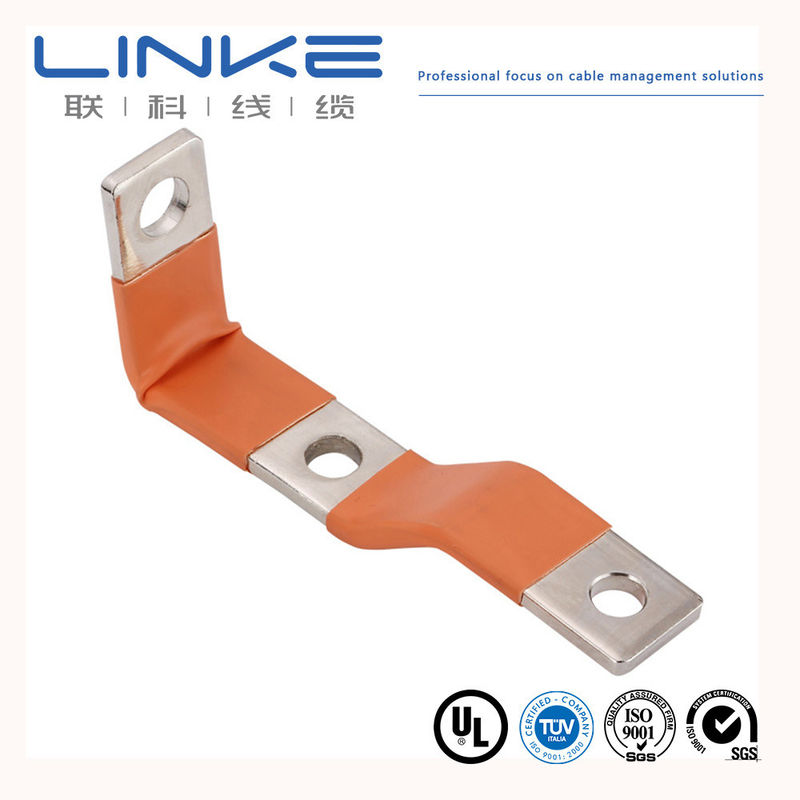

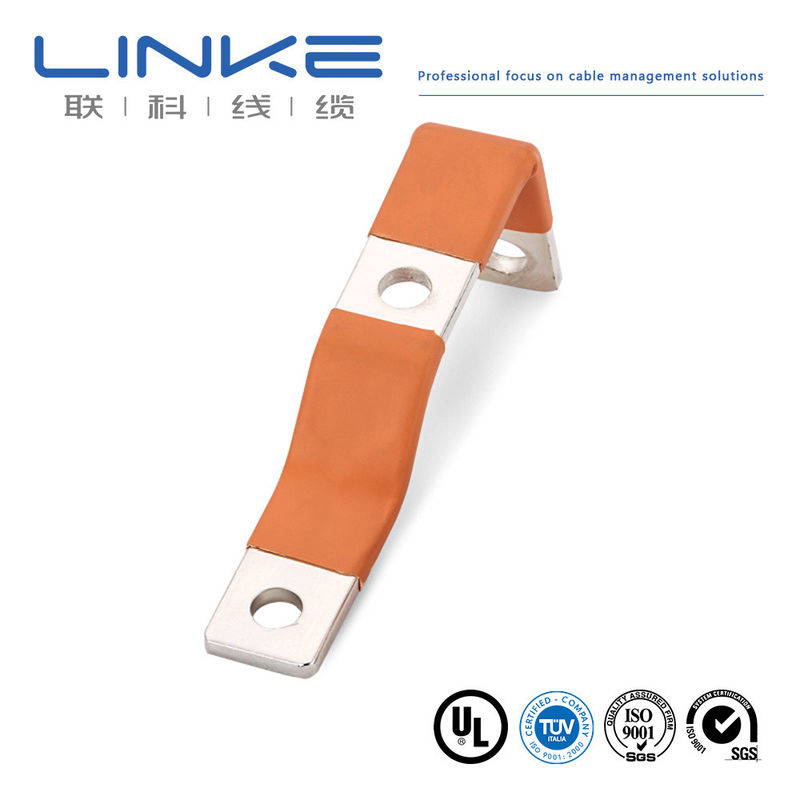

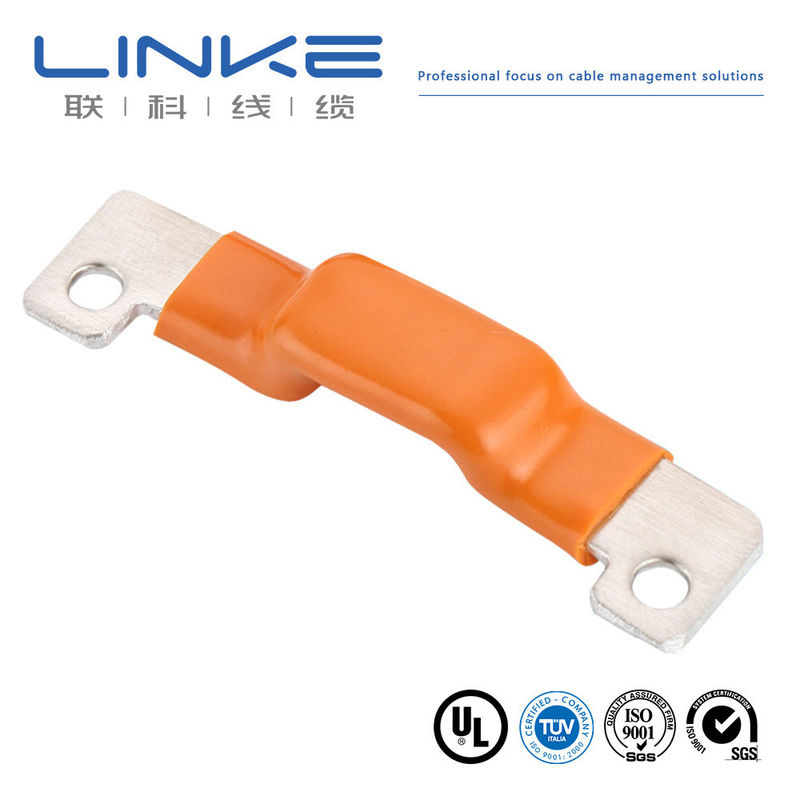

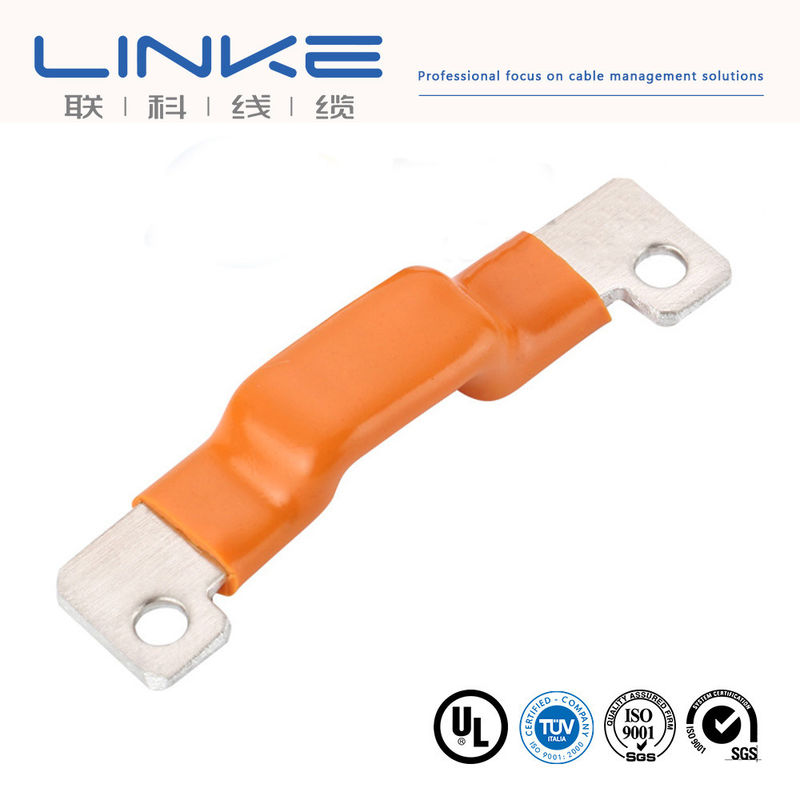

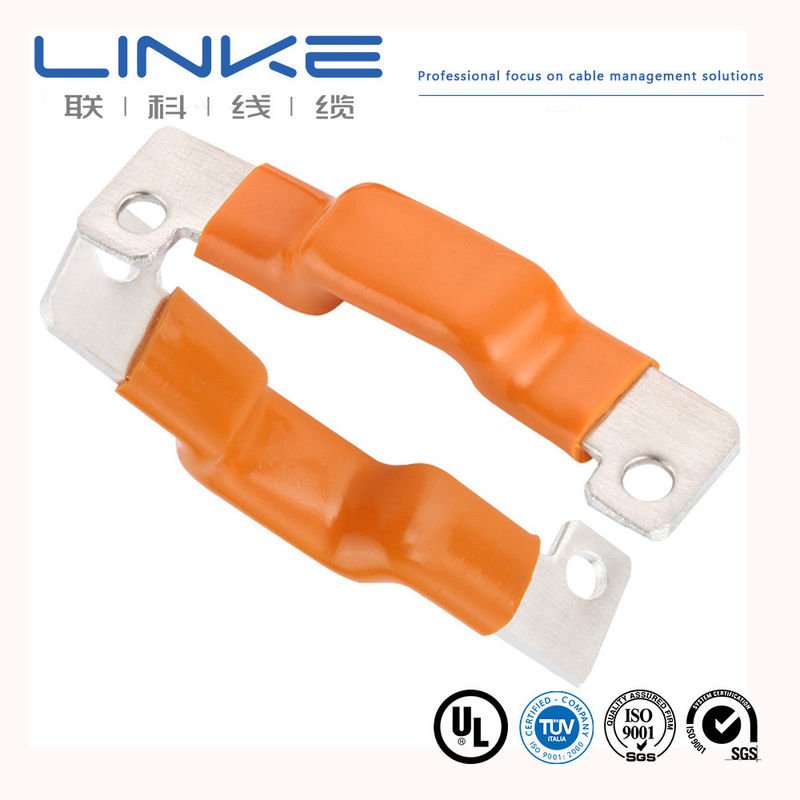

Barra di rame isolata per apparecchi elettrici a vuoto
La barra flessibile è prodotta saldando insieme parti di fogli di rame, con un contenuto di rame del 99,9% per un'eccellente conducibilità con impurità minime. Le barre di rame laminate forniscono una maggiore area superficiale per il trasporto di corrente.
Lo spessore del foglio di rame varia da 0,05 mm a 0,3 mm. Le superfici di contatto possono essere stagnate o argentate secondo le esigenze dell'utente. La capacità di corrente è calcolata sulla base di una cinghia di maglia da 1 quadrato con corrente di carico effettiva di 4A. I conduttori in rame con diverse aree sezionali hanno parametri variabili. Aree più grandi possono essere multistrato o configurate come set.
Specifiche del prodotto
| Standard del materiale |
GB: Rame T2 con min. 99,9%
DIN: E-Cu58 (Numero: 2.0065)
EN: Cu-ETP (Numero: CW004A)
ISO: Cu-ETP
UNS: C11000
JIS: C1100
BS: C101
Altri materiali disponibili su richiesta |
| Resistenza |
0,00001Ω |
| Conducibilità |
57% |
| Spessore singolo strato di foglio di rame |
0,1/0,2/0,3/0,5/1,0 mm (a seconda della struttura della barra)
Forniamo raccomandazioni sullo spessore appropriato |
| Materiale isolante |
Il rivestimento per immersione in PVC offre prestazioni eccellenti. Le barre di forma speciale possono essere rivestite direttamente, mantenendo l'integrità attraverso pieghe multiple senza rompersi. |
| Prestazioni di isolamento |
PE e PVC offrono buone prestazioni, con il rivestimento in PVC che supera i tubi termoretraibili in PE |
| Ritardante di fiamma/Resistenza al fuoco |
UL94-V-0 o personalizzato secondo le vostre esigenze |
| Test di tenuta |
Manicotti per immersione in PVC:
- 3500VDC per 30s a spessore 1,5 mm: Perdita 0,025 MA
- 5000VAC per 30-60s a spessore 1,8-2,0 mm: Perdita 0,065 MA
Consigliamo soluzioni ottimali in base alla vostra tensione di lavoro |
| Placcatura superficiale |
Disponibile placcatura in nichel, stagno o argento
Spessore placcatura: standard da 3um a 12um
Spessore personalizzato disponibile su richiesta |
| Test di nebbia salina |
Ambiente neutro: il nichel resiste a 240 ore, l'argento ha prestazioni inferiori, lo stagno il più basso |
| Test di piegatura |
10000 pieghe ad angolo di 15 radianti senza rotture o fratture |
| Test di aumento di temperatura |
Dipende dall'area della sezione trasversale della barra flessibile
Rapporti di prova di aumento di temperatura disponibili su richiesta prima della consegna |
| Temperatura operativa |
-45°C a +150°C |
| Resistenza alla trazione del foglio di rame |
≥500N |
| Tempo di preventivo |
Preventivo fornito entro 1-3 giorni lavorativi dalla ricezione della vostra richiesta |
| Tempo di consegna campione/ordine di prova |
5-15 giorni lavorativi a seconda della struttura della barra e del processo di produzione |
| Standard di gestione della qualità |
Conforme a IATF 16949 per l'industria automobilistica |
| Certificato ecologico |
Conforme a ROHS, REACH |
Variazioni del prodotto
Opzione isolamento rame
- Conduttore: filo di rame ricotto flessibile nudo
- Isolamento: Rame
- Colori guaina: Nero, Arancione, Rosso, Giallo, Blu (singolo e doppio isolamento)
- Dimensioni SQ MM (stile europeo): Personalizzabili
- Dimensioni AWG (stile nordamericano): Personalizzabili
- Ampio intervallo di temperatura: Personalizzabile
Opzione isolamento in silicone
- Conduttore: filo di rame ricotto flessibile nudo
- Isolamento: Silicone
- Colori guaina: Nero, Arancione, Rosso, Giallo, Blu (singolo e doppio isolamento)
- Dimensioni SQ MM: da 4 mm² a 240 mm²
- Dimensioni AWG: 0AWG-10AWG
- Intervallo di temperatura: da -60°C a 200°C
Profilo aziendale
Linke Cable Technology Co., Ltd è un produttore leader di fili e cavi in Cina. Da oltre 10 anni, siamo specializzati in R&S, produzione e commercializzazione di cavi di alta qualità e soluzioni di cavi personalizzate in tutto il mondo. La nostra esperienza comprende cavi per la ricarica di veicoli elettrici, cavi medicali, cavi in silicone, cavi a molla, cavi intrecciati, cavi a spirale, fili UL, cavi automobilistici e altro ancora.
In Linke Cable, impieghiamo un approccio ingegnere-a-ingegnere per sviluppare cavi superiori per i nostri clienti, migliorando la qualità del prodotto e migliorando le vite attraverso soluzioni innovative.
| Marca |
LINKE |
Sezione trasversale (mm²) |
0,01-500 mm² |
| Calibro filo (AWG) |
[es. 24AWG, 28AWG] |
Conduttore |
Rame stagnato / rame nudo, in base ai requisiti del cliente |
| Materiale isolante |
PVC/TPU/gomma siliconica/PE/PP/XLPE/Nylon/altro |
Materiale guaina |
[PVC/PU/Gomma/Intreccio/ecc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/ecc. |
Lunghezza personalizzata |
[es. 1m, 3ft, 5m ±5% di tolleranza] |
| Tipo di cavo |
[Medicale/Alimentazione/Audio/Coassiale/Elettrico/Automotive/Accumulo energia//ecc.] |
Schermatura |
[Schermato/Non schermato/Schermatura a treccia] |
| Impedenza |
[es. 75Ω (per cavi coassiali)] |
Stampa/Logo |
[Testo/Etichetta/Logo, max. 20 caratteri] |
| Raggio di piegatura |
[es. ≥5× diametro cavo] |
Corrente nominale |
[es. 5A] |
| Tensione nominale |
[es. 30V AC/DC] |
Materiale connettore |
[Placcato oro/Placcato nichel/Ottone/ecc.] |
| Connettori |
[es. USB Type-C, Jack 3,5 mm, RJ45] |
Guaina |
XLPE o PE o gomma PVC |
| Tempo di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/Bianco/Rosso/Pantone personalizzato/ecc.] |
| temperatura |
Meno 70°C a 350°C (-70°C ~ 350°C) |
Pacchetto |
Rotolo/scatola/lastra/Personalizzato |
| Servizi di supporto |
cavo personalizzato, soluzioni end-to-end, inclusi taglio preciso, crimpatura e installazione di capicorda (specificare materiale, es. rame/nichelato) |
Le nostre certificazioni
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conduttore singolo, isolamento termoplastico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Materiale per cablaggio elettrodomestici, singolo isolato in PVC estruso, nominale 105ºC, 1000V, Classe I, Gruppo A, B o AB, FT1 e/o FT2.
Cavo con guaina non integrale in PVC estruso, nominale 105°C, 1000V, Classe I, Classe o Classe I/II, Gruppo A, B o AB, FT1 e/o FT2.
Cavo con guaina non integrale in TPU estruso, nominale 80°C, 300V, Classe I, Classe o Classe I/II, Gruppo A, B o AB, FT1 e/o FT2
Domande frequenti
Siete un produttore o una società commerciale?
Siamo un produttore professionale, che controlla il tuo ordine dall'inizio alla fine. Diamo il benvenuto alle visite e forniamo un servizio di ritiro a Shenzhen.
Come posso ottenere un campione per testare la tua qualità?
I campioni sono gratuiti per la valutazione. I nuovi clienti sono responsabili dei costi del corriere.
Qual è la tua quantità minima d'ordine?
Normalmente 100m. A causa del peso del cavo, consigliamo di ordinare quantità adeguate per ottimizzare i costi di trasporto. Il trasporto marittimo è spesso l'opzione più economica.
Posso ottenere uno sconto?
Gli sconti dipendono dalla quantità dell'ordine. Potremmo offrire sconti e coprire i costi di trasporto per ordini sostanziali. Si prega di contattarci per i dettagli.
La tua azienda accetta produzione OEM?
Sì, possiamo stampare il nome della tua azienda e personalizzare le schede di qualità per promuovere il tuo marchio.
