Descrizione del prodotto
UL2464 ad alta temperatura Silicone elettronica PowerLine Wire Cavo automobilistico
Specificativi del prodotto
| Articolo |
Cable elettronico UL2464 ad alta temperatura |
| Conduttore |
Altri tubi di ferro o di acciaio |
| Isolamento |
Isolamento termoplastico speciale privo di alogene |
| Involucro esterno |
Involucro termoplastico speciale privo di alogeni |
| Numero di base |
Multicore (come richiesto dal cliente) |
| Voltaggio nominale |
Uo/U 300 V |
| Temperatura |
80 oC |
| Colore |
Opzionale |
| Applicazione |
Questo prodotto è principalmente adatto per il cablaggio interno ed esterno di apparecchiature elettroniche.Il cavo può essere utilizzato come misura, del filo di controllo e di controllo, nonché in serie complete di apparecchiature, sistemi di riscaldamento, condizionamento dell'aria, apparecchiature di refrigerazione, apparecchiature di automazione degli uffici e di elaborazione dei dati. |

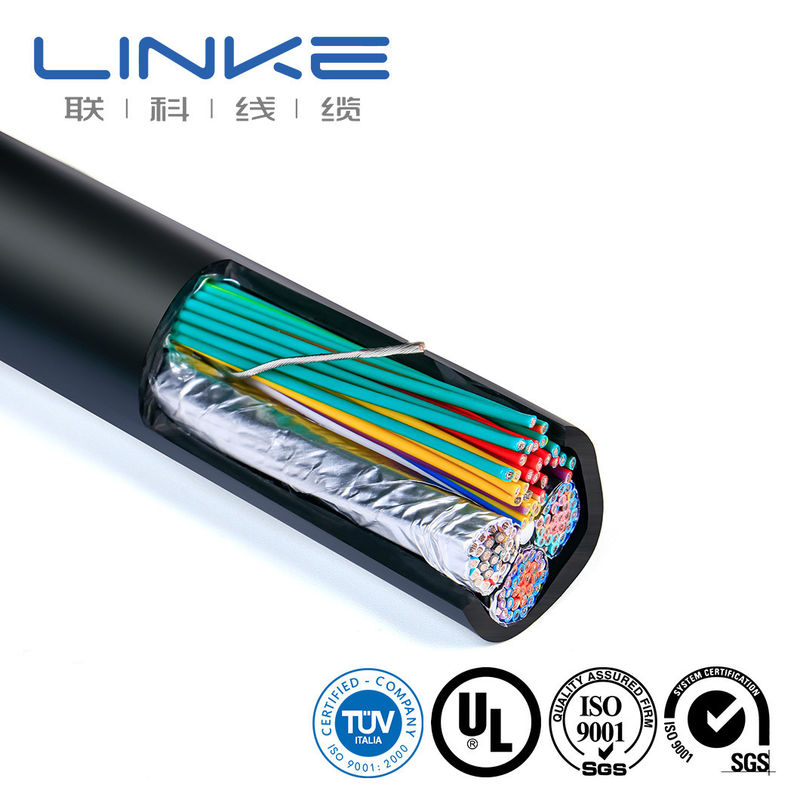

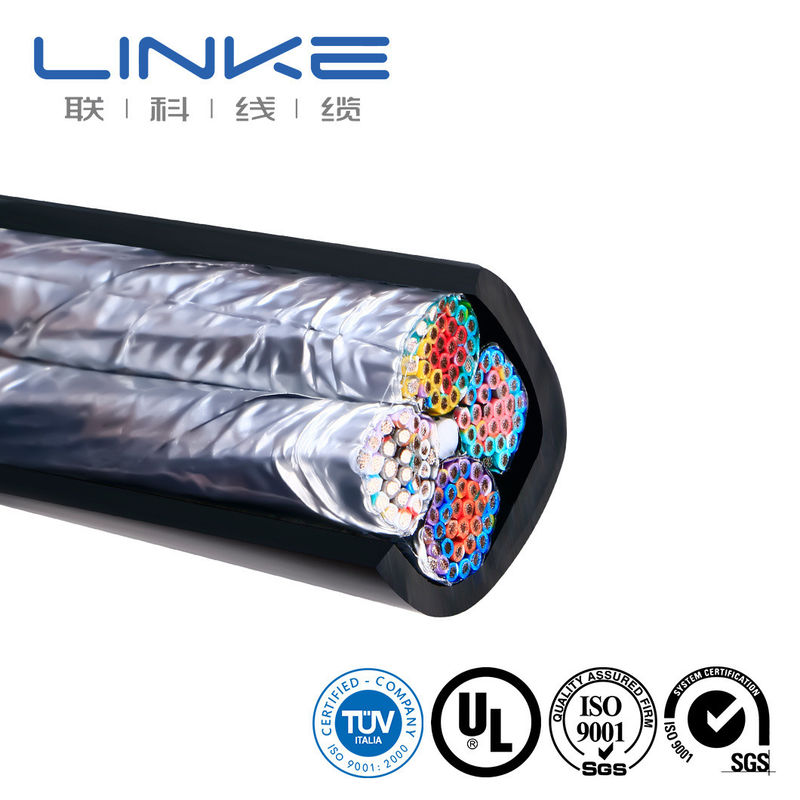

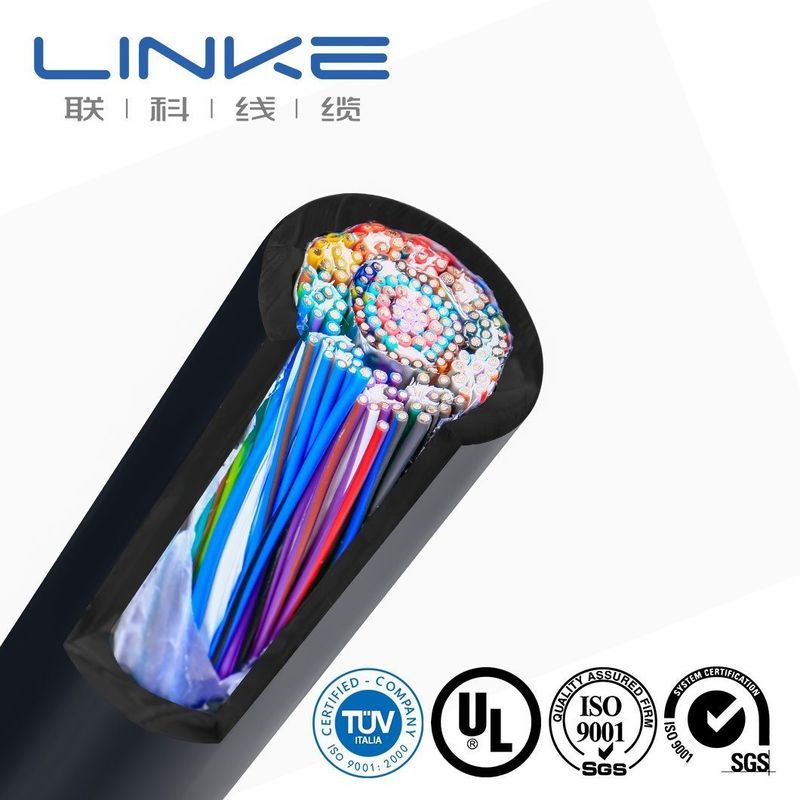

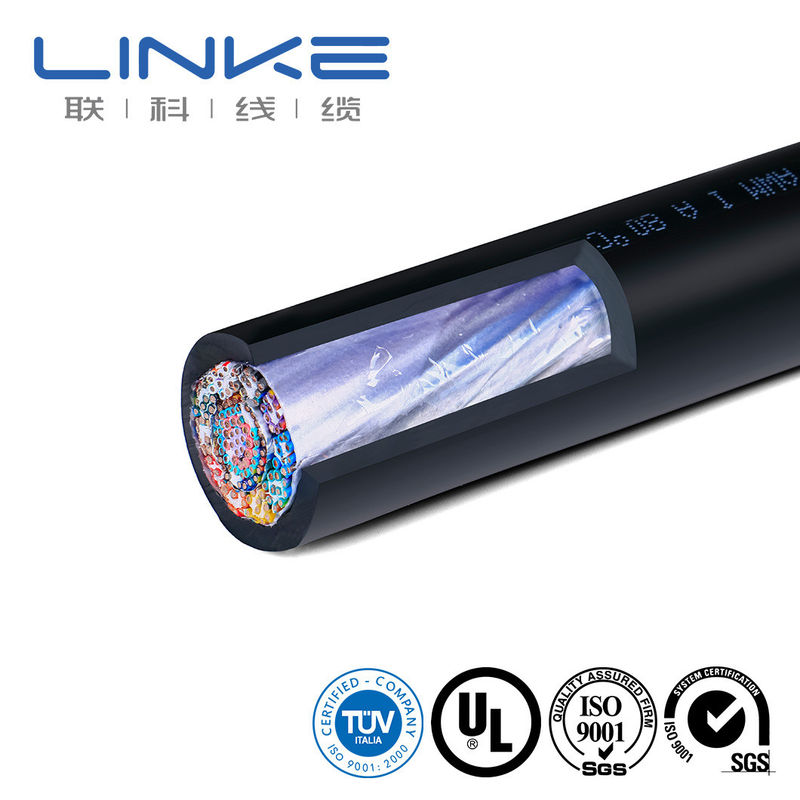

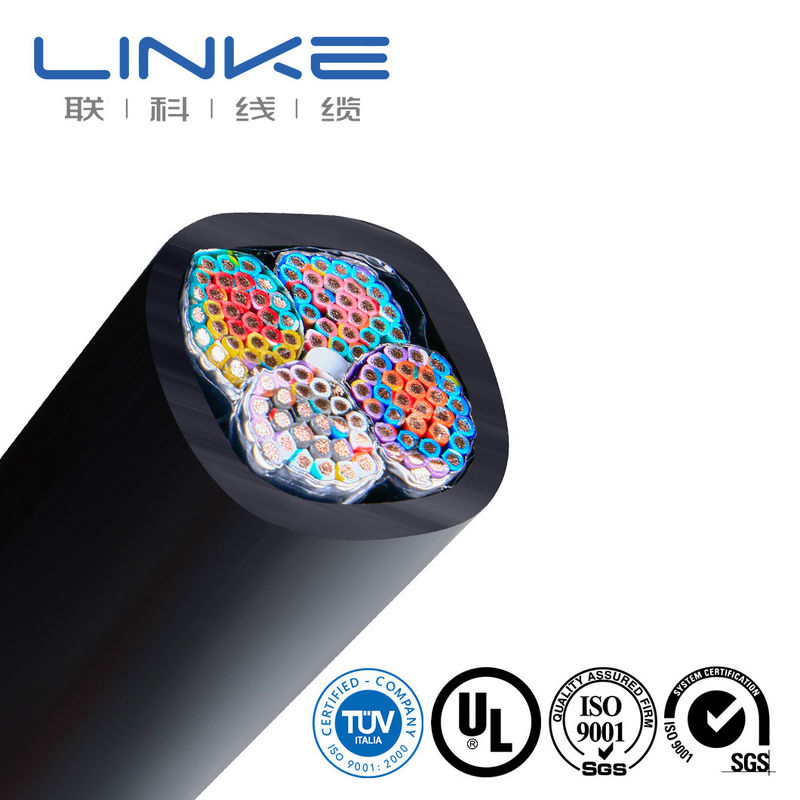

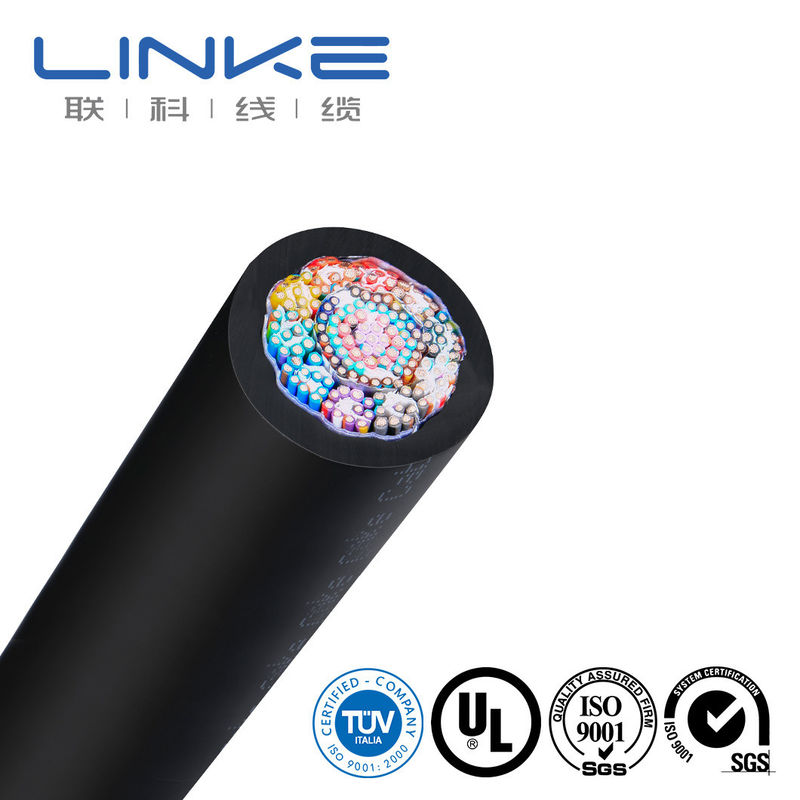

Configurazioni di base
| Core A |
Conduttore: filo di rame morbido stagnato 19/0.16 ±0.003mmx7C
Isolamento: PVC-001 (vari colori)
Formazione del cavo-1: (Core A)
Avvolgimento: nastro in PP spumato W=6 mm, &=0,080 mmx1C (avvolgimento elegante) |
| Core B |
Conduttore: filo di rame morbido stagnato 19/0.20±0.003mmx11C
Isolamento: PVC-001 (vari colori) |
| Core C |
Conduttore: filo di rame morbido stagnato 19/0.16±0.003mmx18C
Isolamento: PVC-001 (vari colori) |
| Formazione dei cavi-2 |
(Core A + B + C)
Riempimento: corda PP ignifuga 10000D x 3C
Avvolgimento: nastro in PP spumato W=6 mm, &=0,080 mmx1C (avvolgimento elegante) |
| Core D |
Conduttore: filo di rame morbido stagnato 19/0.16±0.003mmx24C
Isolamento: PVC-001 (vari colori) |
| Formazione dei cavi-3 |
(Core A+B+C+D)
Riempimento: fune di PP ignifuge 10000D x2C
Avvolgimento: Mylar trasparente W=42 mm, &=0.025 mmx1C
Terzo: filo di rame morbido stagnato 19/0.20±0.003mmx1C (terzo tra il mylar e il foglio di alluminio)
Avvolgimento: AL argentato a lato singolo W=45 mm, &=0,035 mmx1C (AL lato verso l'interno) |
| Core E |
Conduttore: filo di rame morbido stagnato 19/0.20±0.003mmx2C*10 serie
Isolamento: PVC-001 (vari colori) |
| Core G |
Conduttore: filo di rame morbido stagnato 19/0.16±0.003mmx8C*10 serie
Isolamento: PVC-001 (vari colori) |
Performance elettrica a 20°C
| Resistenza massima del conduttore ohm/km |
59.4 ((22AWG) 36.7 ((20AWG) |
| tensione resistente AC kv/min |
2.00 |
| Resistenza minima di isolamento M ohm/km |
10.00 |
| Prova di scintilla (AC) kv |
3.00 |
A proposito della Linke Cable Technology Co., Ltd.
Il produttore di fili e cavi Linke Cable Technology Co., Ltd è un fornitore leader di cavi in Cina.produzione e commercializzazione di fili e cavi. Linke fornisce vari cavi e soluzioni di cavi personalizzate per tutto il mondo. Siamo specializzati in cavi di ricarica EV, cavi medici, cavi in silicone, cavi a molla, cavi intrecciati, cavi towlobe,Cavi UL, cavi per automobili, ecc.
Noi di Linke Cable crediamo che ci sia un modo migliore per portare su mercato cavi migliori. Usiamo un approccio ingegnere-ingegnere per sviluppare cavi migliori per i clienti e migliorare la qualità della vita.
| Marchio |
A sinistra |
Sezione trasversale (mm2) |
0.01-500 mm2 |
| Gauge del filo (AWG) |
[ad esempio, 24AWG, 28AWG] |
Conduttore |
Rame in scatola / rame nudo, in base alle esigenze del cliente |
| Materiale isolante |
PVC/TPU/gomma di silicone/PE/PP/XLPE/Nylon/altro |
Materiale della giacca |
[PVC/PU/gomma/braid/etc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/etc |
Lunghezza personalizzata |
[ad esempio, 1m, 3ft, 5m ± 5% di tolleranza] |
| Tipo di cavo |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Protezione |
[Scudo protetto/non protetto/scudo a maglia] |
| Impedenza |
[ad esempio, 75Ω (per cavi coassiali) ] |
Stampa/logo |
[Testo/Etichetta/Logo, massimo 20 caratteri] |
| Radius di curvatura |
[ad esempio, diametro del cavo ≥ 5 ×] |
Classificazione attuale |
[ad esempio, 5A] |
| Valore nominale della tensione |
[ad esempio, 30V AC/DC] |
Materiale del connettore |
[In oro/niccellato/brassato/etc.] |
| Connettori |
[ad esempio, USB tipo C, jack da 3,5 mm, RJ45] |
Giubbotto |
XLPE o PE o PVC |
| Tempo di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/bianco/rosso/Pantone personalizzato/etc.] |
| temperatura |
-70°C a 350°C ((-70°C ~ 350°C) |
Pacco |
Rollo/scatola/piastra/Custom |
| Servizi di supporto |
{3}{l}{cavo su misura, soluzioni end-to-end, compreso il taglio preciso, il crimping e l'installazione di bracci (specificare il materiale, ad esempio, rivestito di rame/nickel) |
|
|
Laboratorio indipendente•Equipaggiamento di prova completo•Controllo della qualità completo
Testiamo ogni prodotto secondo standard rigorosi per garantire qualità superiore e prestazioni affidabili.
|
- No, no, no, no.
|
Articolo di prova
|
Condizione di prova
|
Requisito di prova
|
Dati di prova
|
Risultato
|
|
1
|
Ispezione delle strutture
|
1. rispettare la tabella delle dimensioni del filo2. spessore minimo ≥ 80% dello spessore medio
|
Rispetto della tabella delle dimensioni del filo
|
Riferimento al registro di prova
|
Passaggio
|
|
2
|
Shock termico
|
Avvolgere il campione su una barra di ferro di dimensioni specificate, metterlo in un forno di invecchiamento a temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione
|
Nessuna crepa sulla superficie del campione
|
Nessuna crepa
|
Passaggio
|
|
3
|
Deformazione da calore
|
1. Misurare lo spessore del campione (marcare la posizione di misura) 2. Mettere il campione e l'apparecchio di prova nel forno di invecchiamento per pre riscaldarli a temperatura specificata per 1 ora3.Mettere il campione sotto la colonna di pressione dell'apparecchio di prova per 1 ora4. Ri-misurare lo spessore del campione nella stessa posizione
|
1. il campione non deve essere spaccato da una colonna di pressione o da un conduttore esposto2. riduzione dello spessore ≤ 50%
|
Riferimento al registro di prova
|
Passaggio
|
|
4
|
FT2
|
Applicare una fiamma standard ad un'altezza di 125 mm una volta
|
1La fiamma non deve diffondersi lungo la sua lunghezza.
|
Riferimento al registro di prova
|
Passaggio
|
|
5
|
Invecchiamento
|
1. Prendere cinque sezioni di involucro di 200 mm di lunghezza2. Mettere i campioni nel forno di invecchiamento a 158°C per 168 ore3. Dopo averli prelevati, mettere a temperatura ambiente 23±5°C per 16 ore.testare poi l'allungamento alla rottura e la resistenza alla trazione
|
1. allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento2. resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm2, resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento
|
Riferimento al registro di prova
|
Passaggio
|
|
6
|
Cold Bend
|
Conservare il campione in una scatola a bassa temperatura a una temperatura specificata per 4 ore, il campione di vento su una barra di ferro di dimensioni specificate con giri specificati,avvolgimento completo entro 30 secondi dopo il prelievo del campione dalla scatola a bassa temperatura
|
Nessuna crepa sulla superficie del campione
|
Nessuna crepa
|
Passaggio
|
|
7
|
Resistenza del conduttore
|
Misurare la resistenza del conduttore di un metro con un contatore di resistenza CC
|
A 20°C, resistenza di 8AWG ≤ 2,23Ω/km
|
Riferimento al registro di prova
|
Passaggio
|
Linke cable technology (DongGuan) Co. Ltd. si è concentrata sulla ricerca e lo sviluppo e
Il progetto è stato realizzato con l'ausilio di un gruppo di esperti specializzati nel settore dei servizi di telecomunicazione.
Contiene:
Un cavo robotico umanoide.
Cavo di alimentazione/cavo dati AI,
Cavo semiconduttore/cavo automatico industriale,
cavo sensore,
Nuovo cavo di energia,
filo per la bellezza medica,
Cavo di filo UL,
Linke Cable dispone di capacità di sviluppo di prodotti e capacità tecniche diversificate per supportare
Abbiamo ottenuto la seguente autorizzazione per il prodotto: UL 758,CCC,RoH,Regolamento REACH,CE; Noi
hanno ottenuto il seguente sistema di gestione della qualità:Codice ISO 9001-2015(Tutti i prodotti); ISO 13485
(Apparecchi e strumenti medici),IATF 16949(Industria automobilistica)
Domande frequenti
1Lei è un produttore o una società commerciale?
Siamo un produttore professionale. Possiamo controllare il vostro ordine dal primo inizio all'ultimo. Benvenuti a visitarci. Vi verremo a prendere a Shenzhen.
2Come posso avere un campione per testare la vostra qualità?
I campioni sono gratuiti, i nuovi clienti devono pagare il costo del corriere.
3Qual e' la quantità minima di ordine?
Normalmente 100 metri. Tuttavia, il cavo è molto pesante. È meglio ordinare una quantità adeguata per evitare il carico elevato. Il trasporto marittimo è l'opzione migliore.
4Posso avere uno sconto?
Dipende dalla vostra quantità. Possiamo fare uno sconto e permetterci il trasporto.
5La vostra azienda accetta la produzione OEM?
Sì, potremmo stampare il nome della tua azienda, possiamo persino personalizzare la scheda di qualità per promuovere la tua azienda.
