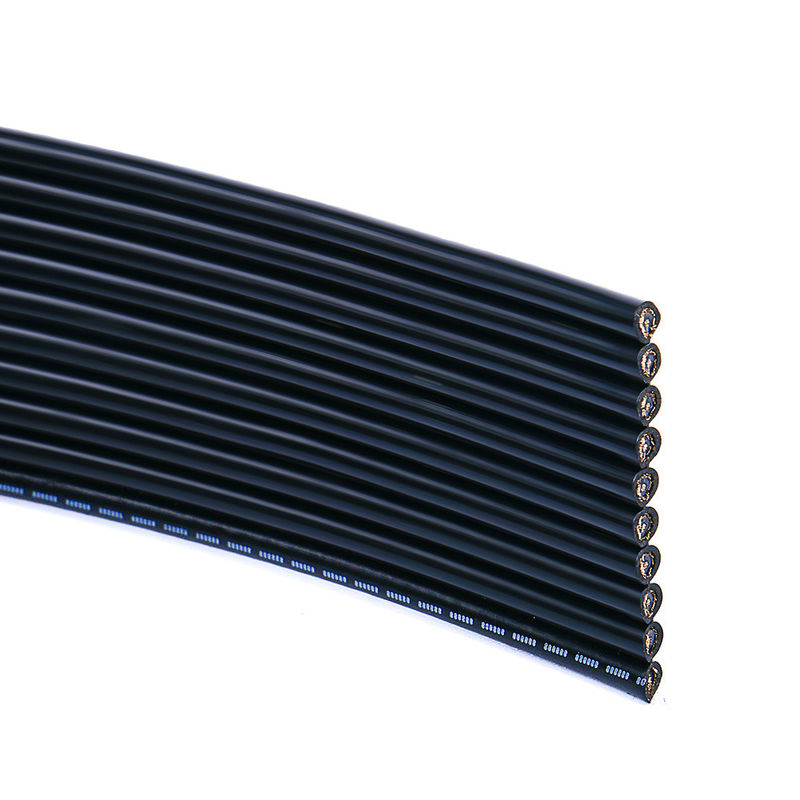

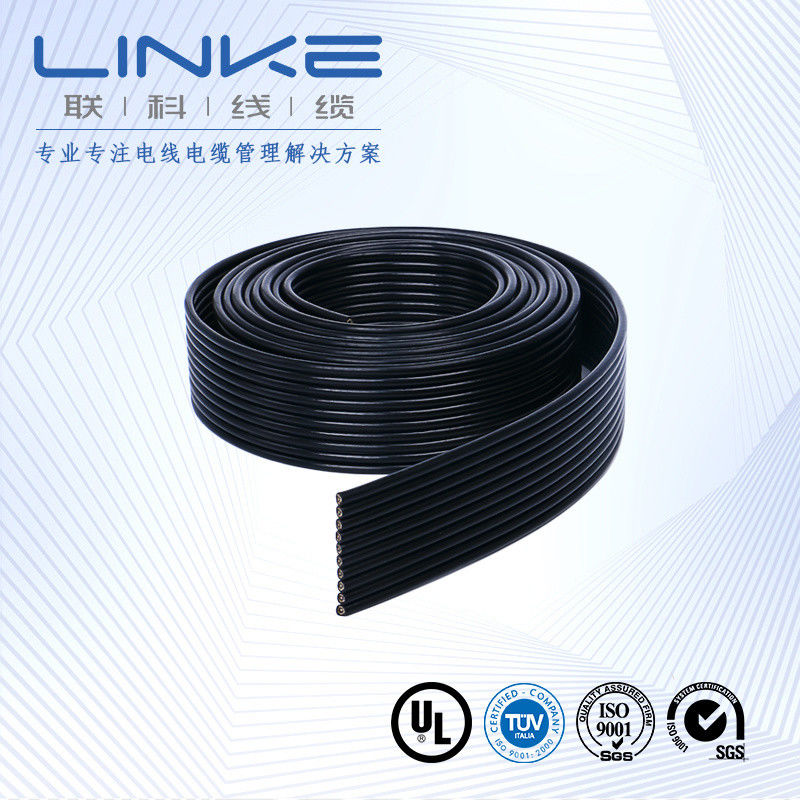

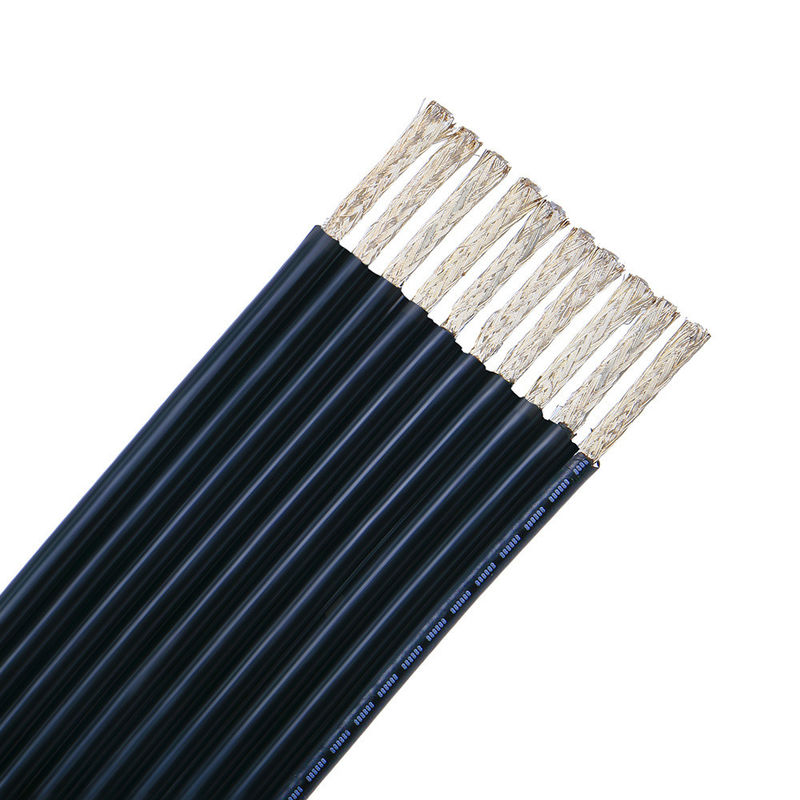

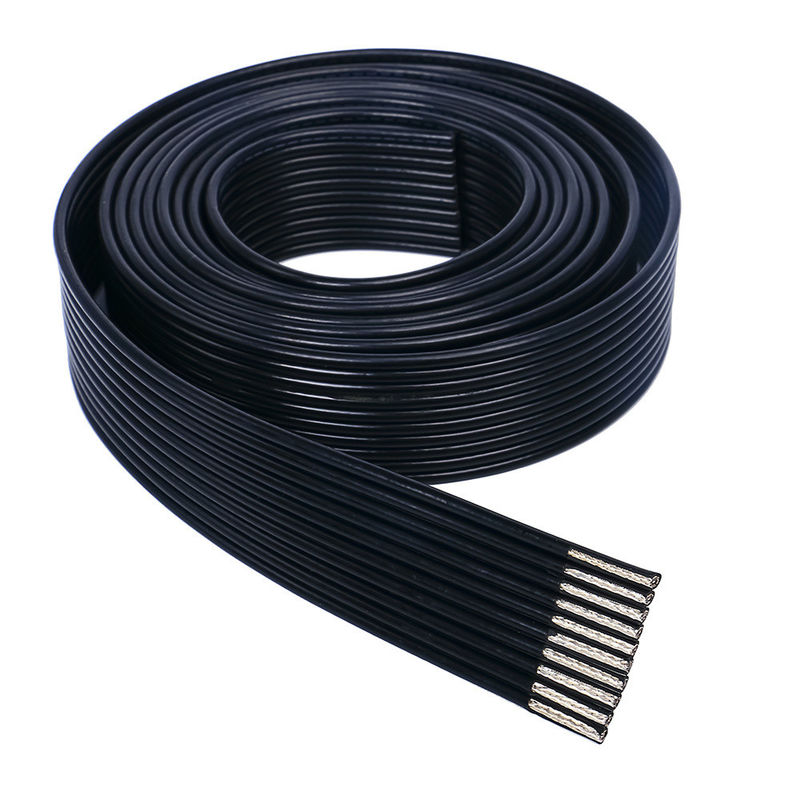

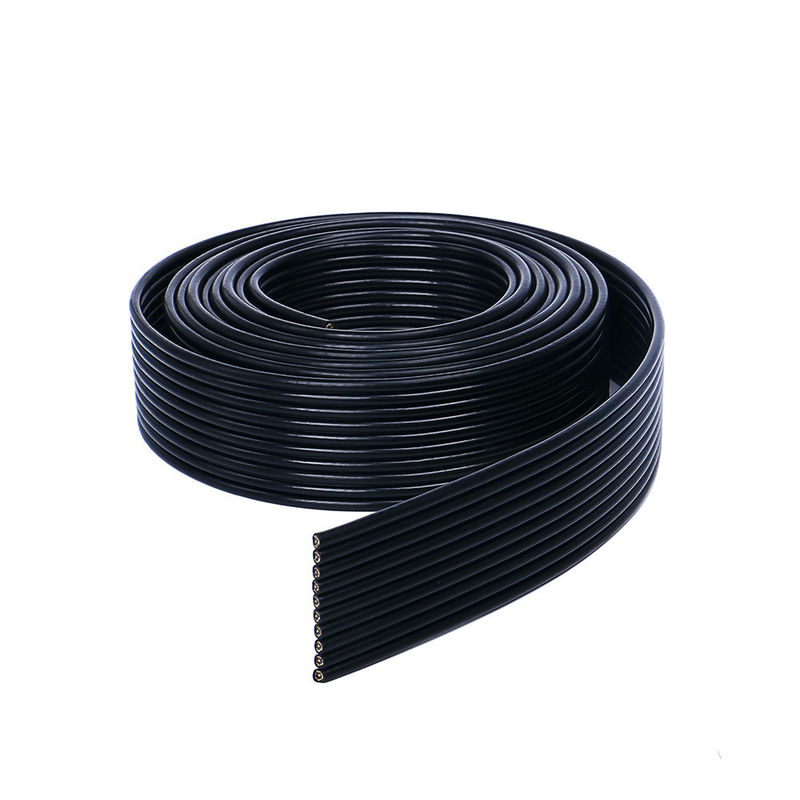

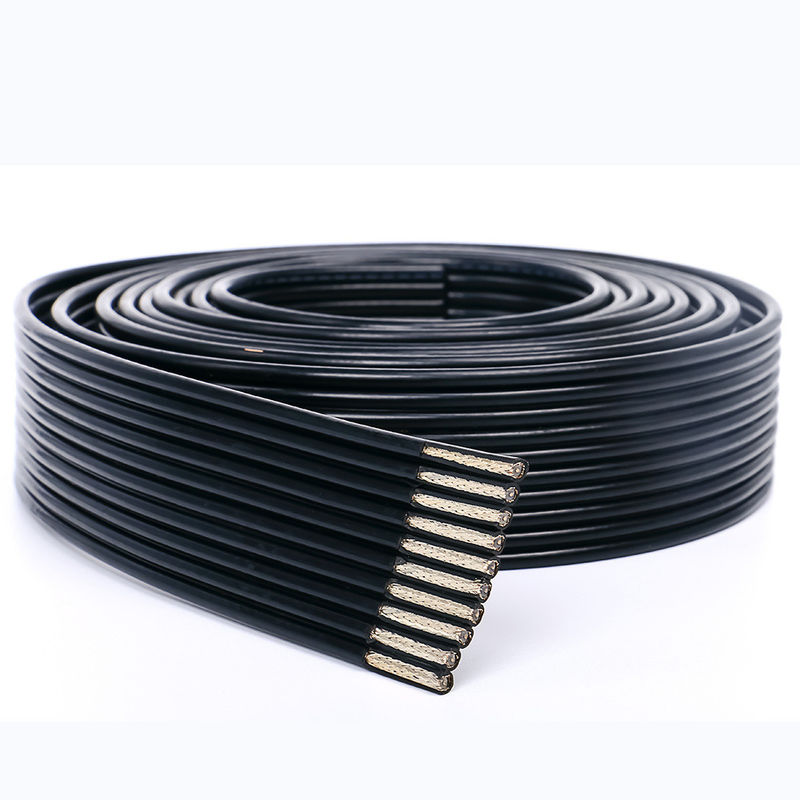

Cavo piatto medicale biocompatibile con schermatura in rame stagnato e guaina in PVC
Cavo piatto ad alte prestazioni progettato per applicazioni mediche che richiedono biocompatibilità e prestazioni elettriche affidabili in ambienti difficili.
Specifiche del prodotto
| Tipo di modello |
Compatibile PH, XH, VH, IDC |
| Ambito di applicazione |
Vari prodotti elettronici ed elettrici |
| Tipo di terminale |
Crimpatura |
| Tipo di interfaccia |
AC/DC |
| Forma |
A barra |
| Processo di produzione |
Crimpatura |
| Caratteristiche |
Impermeabile all'umidità |
| Materiale del contatto |
Rame stagnato privo di ossigeno ecologico |
| Materiale isolante |
Rame stagnato privo di ossigeno ecologico |
| Numero di conduttori |
Personalizzato dal cliente |
| Numero di pin personalizzato |
Personalizzato dal cliente |
| Lunghezza del cavo |
Personalizzato dal cliente (mm) |
Parametri tecnici
| Corrente nominale |
1.0A~7.0A |
| Valore di resistenza alla tensione |
500~1000 |
| Resistenza di isolamento |
1000MΩ |
| Resistenza di contatto |
30MΩ Max |
| Temperatura di lavoro |
-40℃~+200℃ |
Composizione del materiale
| Materiale del contatto |
Gomma siliconica ecologica |
| Cablaggio parallelo |
PVC |
Specifiche cavi ad alta temperatura
| Categorie di prodotti |
Serie cavi ad alta temperatura |
| Classificazione di temperatura |
200℃ |
| Tensione nominale |
300V |
| Tensione di prova |
2000V |
| Materiale isolante |
Gomma siliconica |
| Materiale conduttore |
Rame stagnato/rame argentato/rame smaltato |
| Applicazione |
Collegamenti interni di apparecchiature elettroniche ed elettriche |
Specifiche dettagliate del cavo
| Conduttore |
Isolamento |
Elettrico |
Pacchetto |
| Area della sezione trasversale |
Struttura |
Diametro |
Spessore |
Diametro |
Resistenza del conduttore |
Corrente ammissibile |
Metri/rotolo |
| 0.15*2C |
7*0.15 |
0.46 |
0.60 |
1.70*3.40 |
127.10 |
1.88 |
305 |
| 0.20*2C |
7*0.20 |
0.61 |
0.60 |
1.80*3.60 |
95.58 |
2.51 |
305 |
| 0.30*2C |
7*0.25 |
0.76 |
0.60 |
2.00*4.00 |
59.40 |
4.04 |
305 |
| 0.50*2C |
16*0.20 |
0.92 |
0.60 |
2.15*4.30 |
35.91 |
6.68 |
305 |
| 0.75*2C |
24*0.20 |
1.13 |
0.60 |
2.35*4.70 |
23.93 |
10.03 |
305 |
| 1.00*2C |
32*0.20 |
1.30 |
0.60 |
2.50*5.00 |
17.89 |
13.42 |
305 |
| 0.50*3C |
16*0.20 |
0.92 |
0.60 |
2.15*6.50 |
35.91 |
6.68 |
305 |
| 0.75*3C |
24*0.20 |
1.13 |
0.60 |
2.35*7.00 |
23.93 |
10.03 |
305 |
| 1.00*3C |
32*0.20 |
1.30 |
0.60 |
2.50*7.50 |
17.89 |
13.42 |
305 |
| Marca |
LINKE |
Sezione trasversale (mm²) |
0.01-500mm² |
| Calibro filo (AWG) |
[es. 24AWG, 28AWG] |
Conduttore |
Rame stagnato / rame nudo, in base ai requisiti del cliente |
| Materiale isolante |
PVC/TPU/Gomma siliconica/PE/PP/XLPE/Nylon/altro |
Materiale guaina |
[PVC/PU/Gomma/Treccia/ecc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/ecc. |
Lunghezza personalizzata |
[es. 1m, 3ft, 5m ±5% di tolleranza] |
| Tipo di cavo |
[Medico/Alimentazione/Audio/Coassiale/Elettrico/Automotive/Accumulo energia//ecc.] |
Schermatura |
[Schermato/Non schermato/Schermatura a treccia] |
| Impedenza |
[es. 75Ω (per cavi coassiali)] |
Stampa/Logo |
[Testo/Etichetta/Logo, max. 20 caratteri] |
| Raggio di curvatura |
[es. ≥5* diametro cavo] |
Corrente nominale |
[es. 5A] |
| Tensione nominale |
[es. 30V AC/DC] |
Materiale connettore |
[Placcato oro/Placcato nichel/Ottone/ecc.] |
| Connettori |
[es. USB Type-C, Jack 3.5mm, RJ45] |
Guaina |
XLPE o PE o PVC GOMMA |
| Tempi di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/Bianco/Rosso/Pantone personalizzato/ecc.] |
| temperatura |
Meno 70℃ a 350℃ (-70℃ ~ 350℃) |
Pacchetto |
Rotolo/scatola/lastra/Personalizzato |
| Servizi di supporto |
cavo personalizzato, soluzioni end-to-end, inclusi taglio preciso, crimpatura e installazione di capicorda (specificare materiale, es. rame/nichelato) |
|
|
Il cavo piatto è un tipo di filo o cavo elettrico che ha una forma piatta e larga, a differenza dei tradizionali fili o cavi rotondi. È costituito da più conduttori disposti fianco a fianco, con un sottile materiale isolante a foglio che mantiene la posizione relativa e la spaziatura tra i conduttori. I materiali isolanti comuni utilizzati per i cavi piatti includono poliimmide e PVC. I cavi piatti hanno tipicamente una maggiore densità e flessibilità, il che li rende ampiamente utilizzati in dispositivi elettronici, computer, apparecchiature di comunicazione e sistemi di automazione. Il loro design piatto consente un cablaggio più ordinato, una facile installazione e manutenzione.
Certificazioni di qualità
I nostri prodotti soddisfano i seguenti standard internazionali:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conduttore singolo, isolamento termoplastico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Materiale di cablaggio per elettrodomestici
Singolo isolato in PVC estruso, nominale 105°C, 1000V, Classe I, Gruppo A, B o AB, FT1 e/o FT2
Cavo con guaina non integrale in PVC estruso, nominale 105°C, 1000V, Classe I, Classe o Classe I/II, Gruppo A, B o AB, FT1 e/o FT2
Cavo con guaina non integrale in TPU estruso, nominale 80°C, 300V, Classe I, Classe o Classe I/II, Gruppo A, B o AB, FT1 e/o FT2
Domande frequenti
Siete un produttore o una società commerciale?
Siamo un produttore professionale. Possiamo controllare il tuo ordine dall'inizio alla fine. Benvenuti a trovarci. Verremo a prendervi a Shenzhen.
Come posso ottenere un campione per testare la tua qualità?
I campioni sono gratuiti per te. I nuovi clienti sono tenuti a pagare il costo del corriere.
Qual è la tua quantità minima d'ordine?
Normalmente 100m. Tuttavia, il cavo è molto pesante. È meglio ordinare una quantità adeguata per evitare il costo elevato del trasporto. Il trasporto marittimo è l'opzione migliore.
Posso ottenere uno sconto?
Dipende dalla tua quantità. Possiamo fare uno sconto e coprire il trasporto. Si prega gentilmente di contattarci.
La tua azienda accetta la produzione OEM?
Sì, possiamo stampare il nome della tua azienda e personalizziamo persino la scheda di qualità per promuovere la tua azienda.
