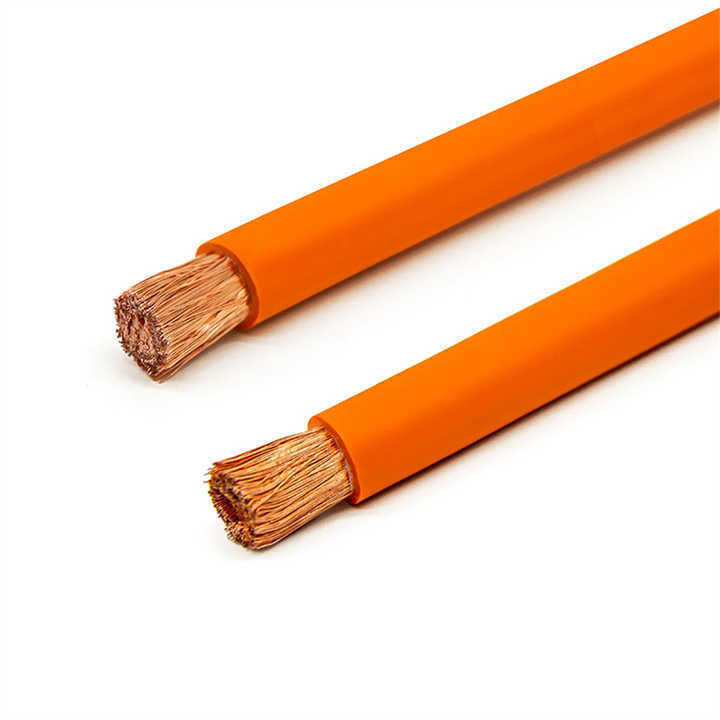

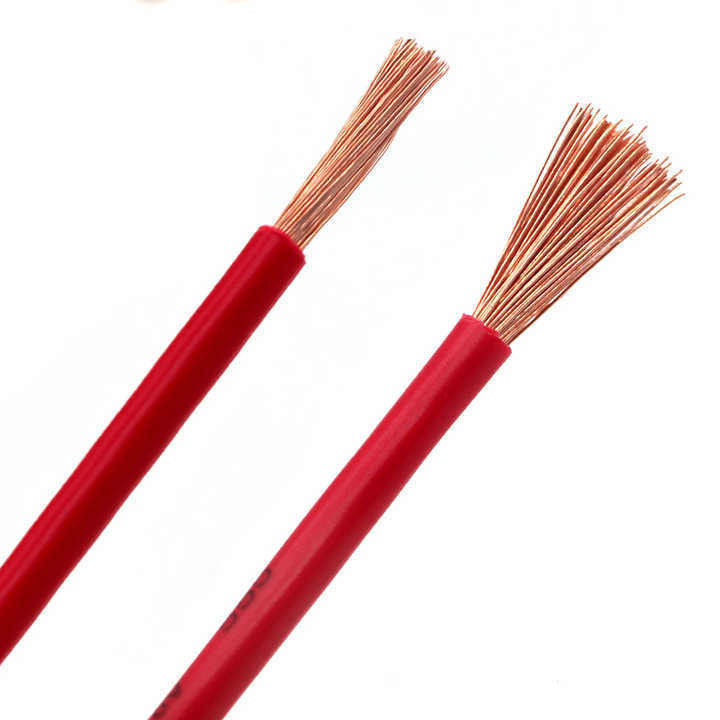

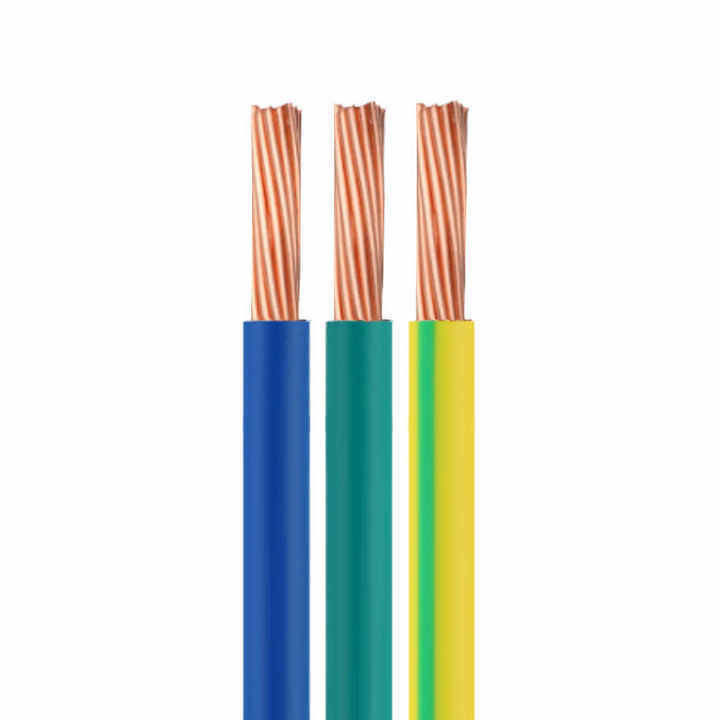

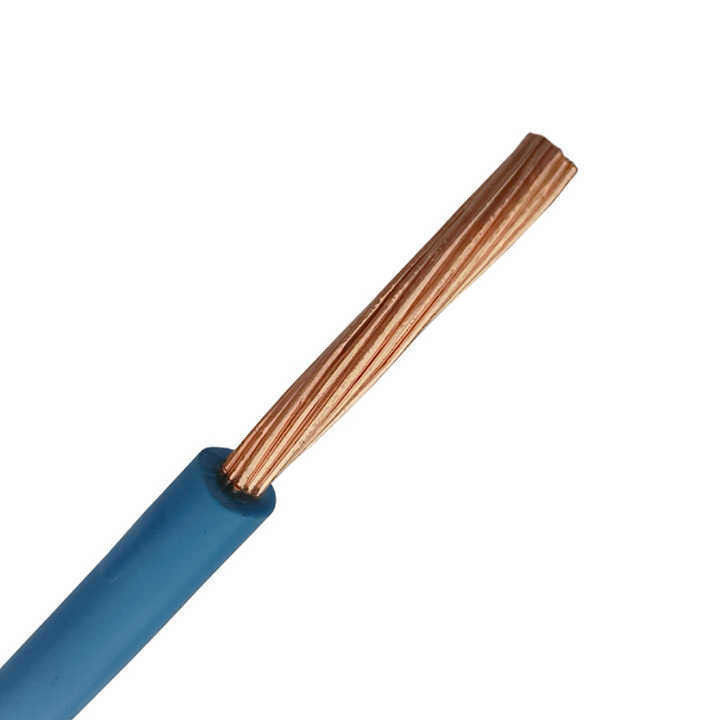

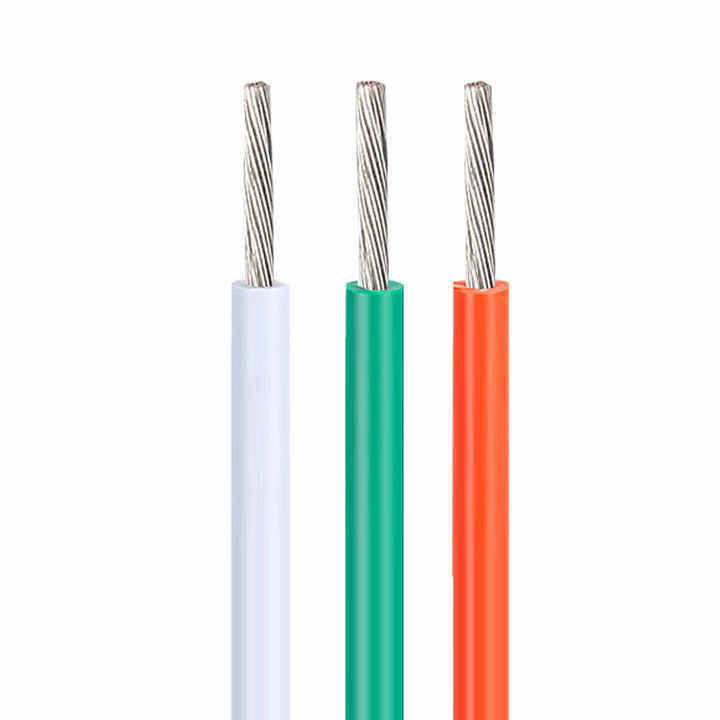

Cavo elettrico in gomma siliconica di alta qualità con conduttore in rame stagnato e ampio intervallo di temperature per molteplici applicazioni

NO.

Articolo di prova

Condizione di prova

Requisito di prova

Dati di prova

Risultato

1

Ispezione della struttura

1. Rispettare la tabella delle dimensioni dei cavi2. Spessore minimo ≥ 80% dello spessore medio

Rispettare la tabella delle dimensioni dei cavi

Fare riferimento alla registrazione del test

Passaggio

2

Shock termico

Avvolgere il campione su un'asta di ferro della dimensione specificata, collocarlo in un forno di invecchiamento alla temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione

Nessuna crepa sulla superficie del campione

Nessuna crepa

Passaggio

3

Deformazione termica

1. Misurare lo spessore del campione (contrassegnare la posizione di misurazione)2. Posizionare il campione e il dispositivo di prova nel forno di invecchiamento per preriscaldarlo alla temperatura specificata per 1 ora3. Collocare il campione sotto pressione nella colonna del dispositivo di prova per 1 ora4. Rimisurare lo spessore del campione nella stessa posizione

1. Il campione non deve essere rotto dalla colonna di pressione o esporre il conduttore2. Riduzione dello spessore ≤ 50%

Fare riferimento alla registrazione del test

Passaggio

4

FT2

Applicare una volta una fiamma standard ad un'altezza di 125 mm

1. La fiamma non deve propagarsi lungo la sua lunghezza2. La fiamma non deve diffondersi ai materiali infiammabili vicini

Fare riferimento alla registrazione del test

Passaggio

5

Invecchiamento

1. Prendere cinque spezzoni di guaina2 lunghi 200 mm. Collocare i campioni nel forno di invecchiamento a 158 ℃ per 168 ore3. Dopo aver prelevato i campioni, riporli a temperatura ambiente a 23±5℃ per 16 ore, quindi testare l'allungamento alla rottura e la resistenza alla trazione

1. Allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento2. Resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm², resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento

Fare riferimento alla registrazione del test

Passaggio

6

Curva Fredda

Conservare il campione in una scatola a bassa temperatura alla temperatura specificata per 4 ore, avvolgere il campione su un'asta di ferro della dimensione specificata con giri specificati, completare l'avvolgimento entro 30 secondi dopo aver estratto il campione dalla scatola a bassa temperatura

Nessuna crepa sulla superficie del campione

Nessuna crepa

Passaggio

7

Resistenza del conduttore

Misurare la resistenza del conduttore centrale da un metro con un misuratore di resistenza CC

A 20℃, resistenza di 8AWG ≤ 2,23Ω/km

Fare riferimento alla registrazione del test

Passaggio
