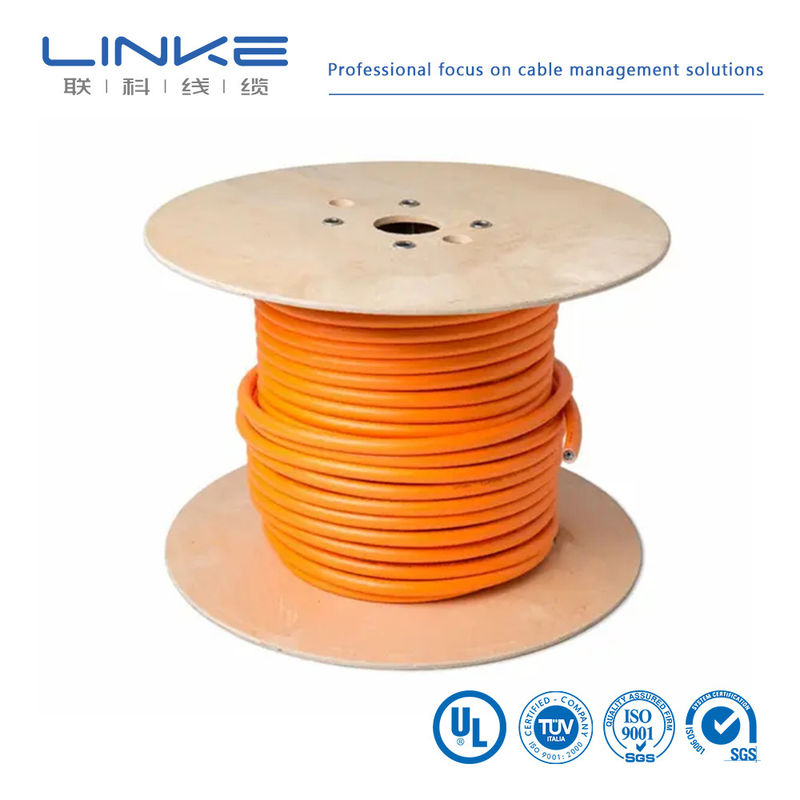

DW26 cavo di alimentazione filo di silicone flessibile EV filo di silicone blindato
Visualizzazione del prodotto
Cavo di stazione di ricarica per veicoli elettrici progettato per applicazioni ad alta tensione dei veicoli elettrici, comprese le uscite di potenza della batteria, le connessioni del controller, le connessioni del motore, le stazioni di ricarica e i caricabatterie di bordo.

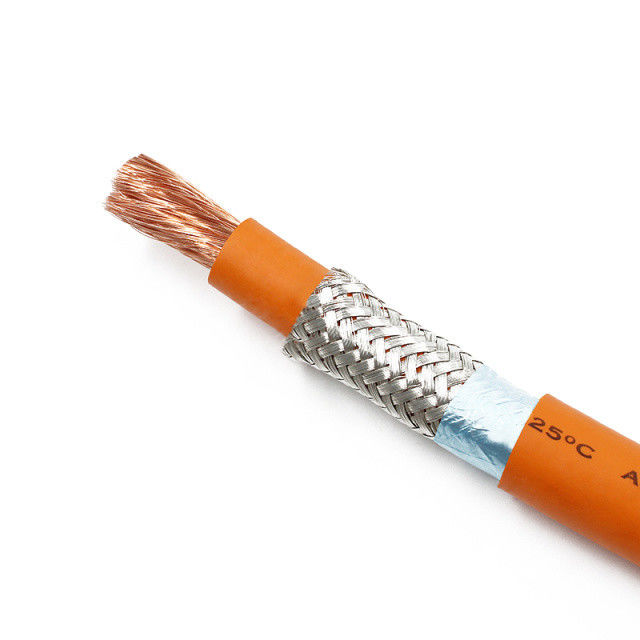

Specificativi dei cavi elettrici blindati
- Temperatura di funzionamento: da -40°C a +125°C/150°C
- tensione nominale: 1500V
- Costruzione priva di alogeni
- Isolamento: poliolefine incrociata
- Involucro: poliolefina/elastomero TPU incrociato
- Ottima resistenza agli graffi e all'idrolisi
Tabella delle specifiche tecniche
| Modello di filo (mm2) |
Struttura del conduttore |
Diametro esterno dell'isolamento |
Protezione |
Avvolgiamoci |
E' un'overdose di Sheath. |
Resistenza massima del conduttore |
| 0.50 |
16/0.20 |
2.90 |
abbigliamento tessuto |
Al-mylar |
5.50 |
37.10 |
| 0.75 |
24 ore su 24.20 |
3.10 |
abbigliamento tessuto |
Al-mylar |
5.70 |
24.20 |
| 1.00 |
32/0.20 |
3.70 |
abbigliamento tessuto |
Al-mylar |
6.30 |
18.50 |
| 1.50 |
49/0.20 |
4.00 |
abbigliamento tessuto |
Al-mylar |
6.60 |
12.70 |
| 2.00 |
64/0.20 |
4.10 |
abbigliamento tessuto |
Al-mylar |
6.80 |
9.42 |
| 2.50 |
79/0.20 |
4.30 |
abbigliamento tessuto |
Al-mylar |
7.00 |
7.60 |
| 3.00 |
7/14/0.20 |
4.90 |
abbigliamento tessuto |
Al-mylar |
7.50 |
6.15 |
| 4.00 |
18/7/0.20 |
5.20 |
abbigliamento tessuto |
Al-mylar |
7.80 |
4.71 |
| 5.00 |
23/07/7.20 |
5.40 |
abbigliamento tessuto |
Al-mylar |
8.00 |
3.70 |
| 6.00 |
27/7/0.20 |
5.60 |
abbigliamento tessuto |
Al-mylar |
8.30 |
3.14 |
| 8.00 |
7/37/0.20 |
6.50 |
abbigliamento tessuto |
Al-mylar |
9.30 |
2.52 |
| 10.00 |
7/46/0.20 |
7.00 |
abbigliamento tessuto |
Al-mylar |
9.80 |
1.82 |
| 16.00 |
7/73/0.20 |
8.20 |
abbigliamento tessuto |
Al-mylar |
11.00 |
1.16 |
| 20.00 |
19/34/0.20 |
9.00 |
abbigliamento tessuto |
Al-mylar |
11.80 |
1.00 |
| 25.00 |
19/42/0.20 |
9.80 |
abbigliamento tessuto |
Al-mylar |
12.60 |
0.74 |
| 30.00 |
19/51/0.20 |
10.50 |
abbigliamento tessuto |
Al-mylar |
13.60 |
0.68 |
| 35.00 |
19/59/0.20 |
11.50 |
abbigliamento tessuto |
Al-mylar |
14.50 |
0.53 |
| 50.00 |
19/37/0.30 |
13.50 |
abbigliamento tessuto |
Al-mylar |
17.00 |
0.37 |
| 70.00 |
19/53/0.30 |
15.50 |
abbigliamento tessuto |
Al-mylar |
18.50 |
0.26 |
| 95.00 |
19/70/0.30 |
18.00 |
abbigliamento tessuto |
Al-mylar |
22.00 |
0.20 |
Cavo elettrico non blindato

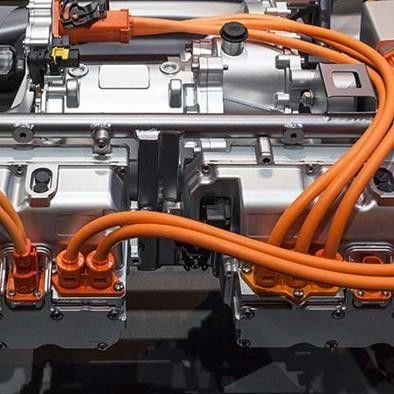

I cavi ad alta tensione EV vengono utilizzati per collegare la porta di ricarica alla batteria, all'interno del pacco batterie, e dalla batteria al motore e ad altri componenti come vettori di trasmissione di potenza.
- Temperatura di funzionamento: da -40°C a +125°C/150°C
- tensione nominale: 1500V
- Disponibili opzioni alogen-free o alogenate
Profil del fabbricante
Linke Cable Technology Co., Ltd è uno dei principali fornitori di cavi in Cina con oltre 10 anni di esperienza nella ricerca e sviluppo, nella produzione e nella commercializzazione di fili e prodotti per cavi.Forniamo diversi cavi e soluzioni di cavi personalizzate in tutto il mondo, specializzata in cavi di ricarica EV, cavi medici, cavi in silicone, cavi a molla, cavi intrecciati, cavi traino, fili UL, cavi per automobili e altro ancora.
In Linke Cable crediamo in un approccio ingegnere-ingegnere per sviluppare cavi di qualità superiore per i clienti e migliorare la qualità della vita attraverso soluzioni di cavi innovative.
Le nostre certificazioni
Certificazioni di qualità
I nostri prodotti soddisfano i seguenti standard internazionali:
- UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (singolo conduttore, isolamento termoplastico)
- UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
- UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
- ISO9001 e ISO13485, TS16949
- CNR - Materiale di cablaggio dell'apparecchio
- Pvc isolante singolo estruso, con tensione nominale 105oC, 1000V, classe I, gruppo A, B o AB, FT1 e/o FT2
- Cavo in pellicola di PVC estruso non integrato, indicato a 105°C, 1000V, classe I, classe I/II, gruppo A, B o AB, FT1 e/o FT2
- Cavo TPU non integrato con giacca estruita, indicato a 80°C, 300V, classe I, classe I/II, gruppo A, B o AB, FT1 e/o FT2
Parametri generali del prodotto
| Marchio |
A sinistra |
Sezione trasversale (mm2) |
0.01-500 mm2 |
| Gauge del filo (AWG) |
[ad esempio, 24AWG, 28AWG] |
Conduttore |
Rame in scatola / rame nudo, in base alle esigenze del cliente |
| Materiale isolante |
PVC/TPU/gomma di silicone/PE/PP/XLPE/Nylon/altro |
Materiale della giacca |
[PVC/PU/gomma/braid/etc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/etc |
Lunghezza personalizzata |
[ad esempio, 1m, 3ft, 5m ± 5% di tolleranza] |
| Tipo di cavo |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Protezione |
[Scudo protetto/non protetto/scudo a maglia] |
| Impedenza |
[ad esempio, 75Ω (per cavi coassiali) ] |
Stampa/logo |
[Testo/Etichetta/Logo, massimo 20 caratteri] |
| Radius di curvatura |
[ad esempio, diametro del cavo ≥ 5 ×] |
Classificazione attuale |
[ad esempio, 5A] |
| Valore nominale della tensione |
[ad esempio, 30V AC/DC] |
Materiale del connettore |
[In oro/niccellato/brassato/etc.] |
| Connettori |
[ad esempio, USB tipo C, jack da 3,5 mm, RJ45] |
Giubbotto |
XLPE o PE o PVC |
| Tempo di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/bianco/rosso/Pantone personalizzato/etc.] |
| temperatura |
-70°C a 350°C ((-70°C ~ 350°C) |
Pacco |
Rollo/scatola/piastra/Custom |
| Servizi di supporto |
Cavo su misura, soluzioni end-to-end, compreso il taglio preciso, il crimping e l'installazione di bracci (specificare il materiale,ad esempio, rivestito di rame/nickel) |
|
|
Domande frequenti
Lei è un produttore o una società commerciale?
Siamo un produttore professionale. Possiamo controllare il vostro ordine dal primo inizio all'ultimo. Benvenuti a visitarci. Vi verremo a prendere a Shenzhen.
Come posso avere un campione per testare la vostra qualità?
I campioni sono gratuiti, i nuovi clienti devono pagare il costo del corriere.
Qual e' la quantita' minima d'ordine?
Normalmente 100 metri. Tuttavia, il cavo è molto pesante. È meglio ordinare una quantità adeguata per evitare il carico elevato. Il trasporto marittimo è l'opzione migliore.
Posso avere uno sconto?
Dipende dalla vostra quantità. Possiamo fare uno sconto e permetterci il trasporto.
La vostra azienda accetta la produzione OEM?
Sì, possiamo stampare il nome della vostra azienda e persino personalizzare la scheda di qualità per promuovere la vostra azienda.
