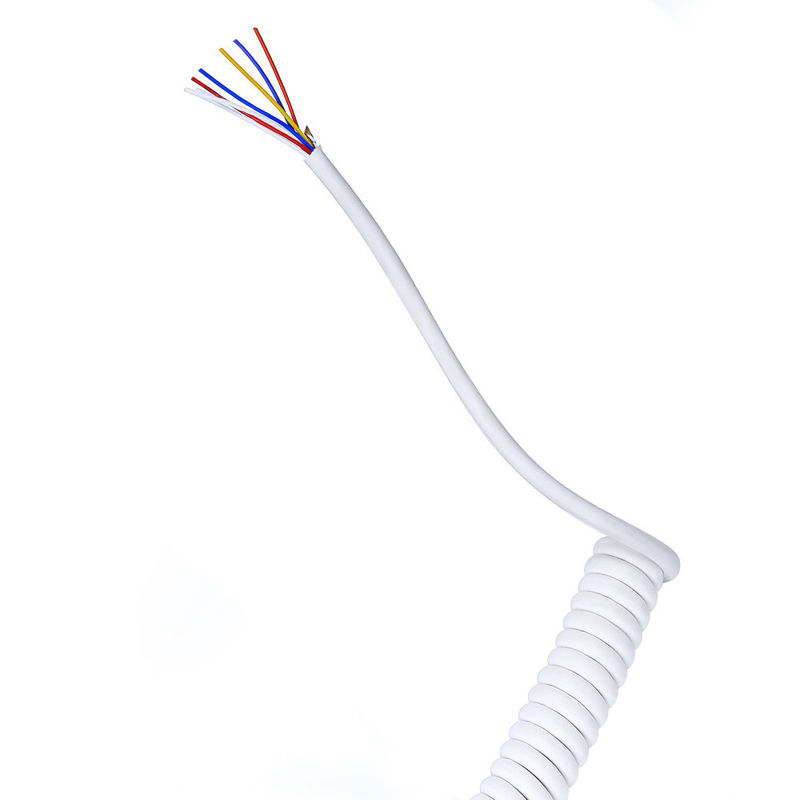

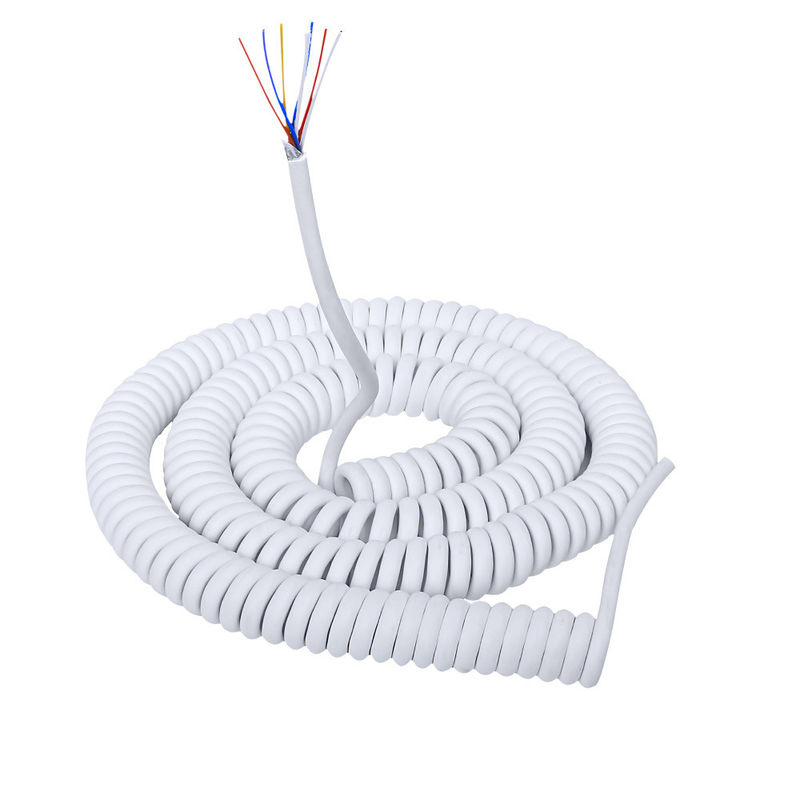

Cavo a spirale con guaina in PUR di rame stagnato, tensione nominale 300V, per controllo industriale
Standard UL disponibili
Monoconduttore, isolamento termoplastico
1007 | 1330 | 1333 | 1591 | 1723 | 10064 | 10369 | 1015 | 1331 | 1569 | 1592 | 1901 | 10070 | 10483 | 1185 | 1332 | 1577 | 1672 | 10012 | 10269
Multiconduttore, isolamento termoplastico
2095 | 2129 | 2468 | 2586 | 2725 | 20233 | 20280 | 20963 | 2103 | 2463 | 2517 | 2587 | 2835 | 20276 | 20549 | 21198 | 2104 | 2464 | 2576 | 2661 | 2919 | 20279 | 20886 | 21664
Monoconduttore, isolamento termoindurente
3075 | 3173 | 3320 | 3386 | 3530 | 3689 | 30005 | 3123 | 3212 | 3321 | 3398 | 3577 | 3702 | 3132 | 3266 | 3331 | 3512 | 3644 | 3817 | 3135 | 3271 | 3385 | 3529 | 3674 | 3886
Struttura e specifiche
- Conduttore: Filo di rame stagnato, solido o multifilare
- Materiale isolante: PVC/PE/PP/PU/TPE
- Materiale guaina: PU/TPU/PA/PVC
- Lunghezza di espansione: 1,0 m - 25,5 m
- Colore: Bianco, arancione o personalizzato
- Lunghezza molla: Arbitraria
Gamma di specifiche
- Sezione nominale: 0,12 mm², 0,20 mm², 0,25 mm², 0,5 mm², 0,75 mm², 1,0 mm² fino a 4 mm²
- Numero di conduttori: 1-30 conduttori
- Numero di conduttori personalizzato a caldo: Conduttore a 3, 4, 5, 6, 7, 8 conduttori
- Calibro: AWG28, AWG26, AWG24, AWG22, AWG20, AWG18, AWG16, AWG14
Azienda
| Marchio |
LINKE |
Sezione trasversale (mm²) |
0,01-500 mm² |
| Calibro del filo (AWG) |
[es. 24AWG, 28AWG] |
Conduttore |
Rame stagnato / rame nudo, in base ai requisiti del cliente |
| Materiale isolante |
PVC/TPU/gomma siliconica/PE/PP/XLPE/Nylon/altro |
Materiale guaina |
[PVC/PU/gomma/treccia/ecc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/ecc. |
Lunghezza personalizzata |
[es. 1 m, 3 piedi, 5 m ±5% di tolleranza] |
| Tipo di cavo |
[Medico/Alimentazione/Audio/Coassiale/Elettrico/Automotive/Accumulo di energia//ecc.] |
Schermatura |
[Schermato/Non schermato/Schermatura a treccia] |
| Impedenza |
[es. 75Ω (per cavi coassiali)] |
Stampa/Logo |
[Testo/Etichetta/Logo, max. 20 caratteri] |
| Raggio di curvatura |
[es. ≥5× diametro cavo] |
Corrente nominale |
[es. 5A] |
| Tensione nominale |
[es. 30V AC/DC] |
Materiale connettore |
[Placcato oro/Placcato nichel/Ottone/ecc.] |
| Connettori |
[es. USB Type-C, Jack da 3,5 mm, RJ45] |
Guaina |
XLPE o PE o PVC GOMMA |
| Tempi di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/Bianco/Rosso/Pantone personalizzato/ecc.] |
| temperatura |
Da -70°C a 350°C (-70°C ~ 350°C) |
Pacchetto |
Rotolo/scatola/piastra/Personalizzato |
| Servizi di supporto |
multicolumn {3}{l}{cavo personalizzato, soluzioni end-to-end, inclusi taglio preciso, crimpatura e installazione di capicorda (specificare materiale, es. rame/nichelato) |
|
|
Laboratorio indipendente • Attrezzature di prova complete • Controllo qualità completo
Testiamo ogni prodotto secondo standard rigorosi per garantire qualità superiore e prestazioni affidabili.
|
N.
|
Elemento di prova
|
Condizione di prova
|
Requisito di prova
|
Dati di prova
|
Risultato
|
|
1
|
Ispezione strutturale
|
1. Conforme alla tabella delle dimensioni del filo 2. Spessore minimo ≥ 80% dello spessore medio
|
Conforme alla tabella delle dimensioni del filo
|
Vedi registro di prova
|
Superato
|
|
2
|
Shock termico
|
Avvolgere il campione su un'asta di ferro di dimensioni specificate, collocarlo in un forno di invecchiamento alla temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione
|
Nessuna crepa sulla superficie del campione
|
Nessuna crepa
|
Superato
|
|
3
|
Deformazione a caldo
|
1. Misurare lo spessore del campione (marcare la posizione di misurazione) 2. Collocare il campione e il dispositivo di prova in un forno di invecchiamento per il preriscaldamento alla temperatura specificata per 1 ora 3. Collocare il campione sotto la colonna di pressione del dispositivo di prova per 1 ora 4. Rimesurare lo spessore del campione nella stessa posizione
|
1. Il campione non deve essere crepato dalla colonna di pressione o esporre il conduttore 2. Riduzione dello spessore ≤ 50%
|
Vedi registro di prova
|
Superato
|
|
4
|
FT2
|
Applicare una fiamma standard a un'altezza di 125 mm una volta
|
1. La fiamma non deve propagarsi lungo la sua lunghezza 2. La fiamma non deve diffondersi a materiali infiammabili vicini
|
Vedi registro di prova
|
Superato
|
|
5
|
Invecchiamento
|
1. Prendere cinque sezioni di guaina lunghe 200 mm 2. Collocare i campioni in un forno di invecchiamento a 158°C per 168 ore 3. Dopo aver estratto i campioni, collocarli a temperatura ambiente 23±5°C per 16 ore, quindi testare l'allungamento a rottura e la resistenza alla trazione
|
1. Allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento 2. Resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm², resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento
|
Vedi registro di prova
|
Superato
|
|
6
|
Piegatura a freddo
|
Conservare il campione in una scatola a bassa temperatura alla temperatura specificata per 4 ore, avvolgere il campione su un'asta di ferro di dimensioni specificate con spire specificate, completare l'avvolgimento entro 30 secondi dopo aver estratto il campione dalla scatola a bassa temperatura
|
Nessuna crepa sulla superficie del campione
|
Nessuna crepa
|
Superato
|
|
7
|
Resistenza del conduttore
|
Misurare la resistenza di un metro di conduttore con un misuratore di resistenza DC
|
A 20°C, resistenza di 8AWG ≤ 2,23Ω/km
|
Vedi registro di prova
|
Superato
|
Linke cable technology (DongGuan) Co. Ltd. si concentra sulla R&S e
fornisce soluzioni professionali per cavi e fili, in particolare per
clienti di diversi settori. Include:
Cavo per robot umanoide,
Cavo di alimentazione/dati AI,
Cavo per semiconduttori/cavo per automazione industriale,
Cavo sensore,
Cavo per nuova energia,
Filo per bellezza medica,
Cavo UL,
Linke Cable ha capacità di sviluppo prodotti e capacità tecniche diversificate per supportare
esigenze diversificate dei clienti. Abbiamo ottenuto le seguenti autorizzazioni di prodotto: UL 758,CCC,RoHs,REACH,CE; Abbiamo
ottenuto il seguente sistema di gestione della qualità:ISO 9001-2015(Tutti i prodotti); ISO 13485
(Apparecchi e strumenti medici),IATF 16949(Industria automobilistica)
Profilo
Produttore di fili e cavi Linke Cable Technology Co., Ltd è un fornitore leader di cavi in Cina. Negli ultimi oltre 10 anni, Linke Cable si è concentrata sulla R&S, produzione e commercializzazione di fili e cavi. Linke fornisce vari cavi e soluzioni di cavi personalizzati per clienti in tutto il mondo.
Siamo specializzati in cavi di ricarica per veicoli elettrici, cavi medici, cavi in silicone, cavi a molla, cavi intrecciati, cavi a doppia spirale, cavi UL, cavi automobilistici e altro ancora.
In Linke Cable, crediamo che ci sia un modo migliore per portare cavi superiori sul mercato. Utilizziamo un approccio ingegnere-a-ingegnere per sviluppare cavi migliori per i clienti e migliorare la qualità della vita.
Le nostre certificazioni
UL1007
UL1185
UL1672
UL10070
UL10483
UL1015
UL1569
UL10012
UL10269
UL2095
UL2129
UL2468
UL2586
UL2725
UL20233
UL20280
UL20963
UL2103
UL2463
UL2517
UL2587
UL2835
UL20276
UL20549
UL21198
UL2104
UL2464
UL2576
UL2661
UL2919
UL20279
UL20886
UL21664
ISO9001
ISO13485
TS16949
Materiale di cablaggio per elettrodomestici CNR: Cavo monofilare isolato in PVC estruso, nominale 105°C, 1000V, Classe I, Gruppo A, B o AB, FT1 e/o FT2. Cavo con guaina non integrale in PVC estruso, nominale 105°C, 1000V, Classe I, Classe o Classe I/II, Gruppo A, B o AB, FT1 e/o FT2. Cavo con guaina non integrale in TPU estruso, nominale 80°C, 300V, Classe I, Classe o Classe I/II, Gruppo A, B o AB, FT1 e/o FT2.
Domande frequenti
Siete un produttore o una società commerciale?
Siamo un produttore professionale. Possiamo controllare il tuo ordine dall'inizio alla fine. Benvenuti a trovarci. Verremo a prendervi a Shenzhen.
Come posso ottenere un campione per testare la tua qualità?
I campioni sono gratuiti per te. I nuovi clienti sono tenuti a pagare il costo del corriere.
Qual è la tua quantità minima d'ordine?
Normalmente 100 m. Tuttavia, il cavo è molto pesante. È meglio ordinare una quantità adeguata per evitare il costo elevato del trasporto. Il trasporto marittimo è l'opzione migliore.
Posso ottenere uno sconto?
Dipende dalla tua quantità. Possiamo fare uno sconto e coprire il trasporto. Si prega gentilmente di contattarci.
La tua azienda accetta la produzione OEM?
Sì, possiamo stampare il nome della tua azienda e personalizzare anche la scheda di qualità per promuovere la tua azienda.
