Cavo industriale in PVC a conducente di rame ad alte prestazioni progettato per applicazioni di trasmissione dati robotiche e ad alta flessibilità, con soluzioni di cavo di comunicazione personalizzabili.
Specifiche di prestazione
- Superare le norme ANSI/TIA-568.2-D Categoria 6A e ISO/IEC 11801 Classe EA
- Risponde alla norma YD/T 1019
- Larghezza di banda: ≥ 500 MHz
- Supporta 10G Base-T con compatibilità con i sistemi CAT6 e CAT5e
Parametri e caratteristiche tecniche
- Dispositivo di controllo della velocità
- Materiale conduttore: 99,99% di rame senza ossigeno
- Materiale isolante: polietilene ad alta densità
- Materiale della guaina esterna: PVC (LSZH a basso fumo e privo di alogeni opzionale)
- Opzioni personalizzabili: CM/CMR/CMP disponibili
- Diametro esterno del cavo: 7,8 ± 0,5 mm
- Struttura del nucleo: nucleo della quilla trasversale
- Colore della giacca: personalizzabile
- Peso lordo: 17,9 kg
- Forza di trazione massima: 110N
- Temperatura di installazione: da 0°C a +50°C
- Temperatura di funzionamento: da -20°C a +60°C

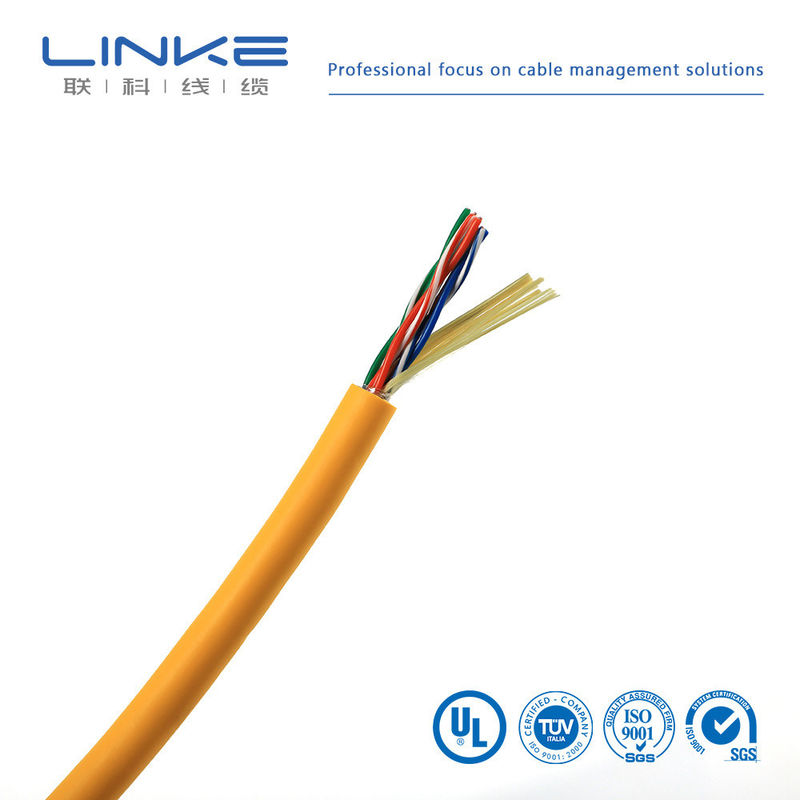

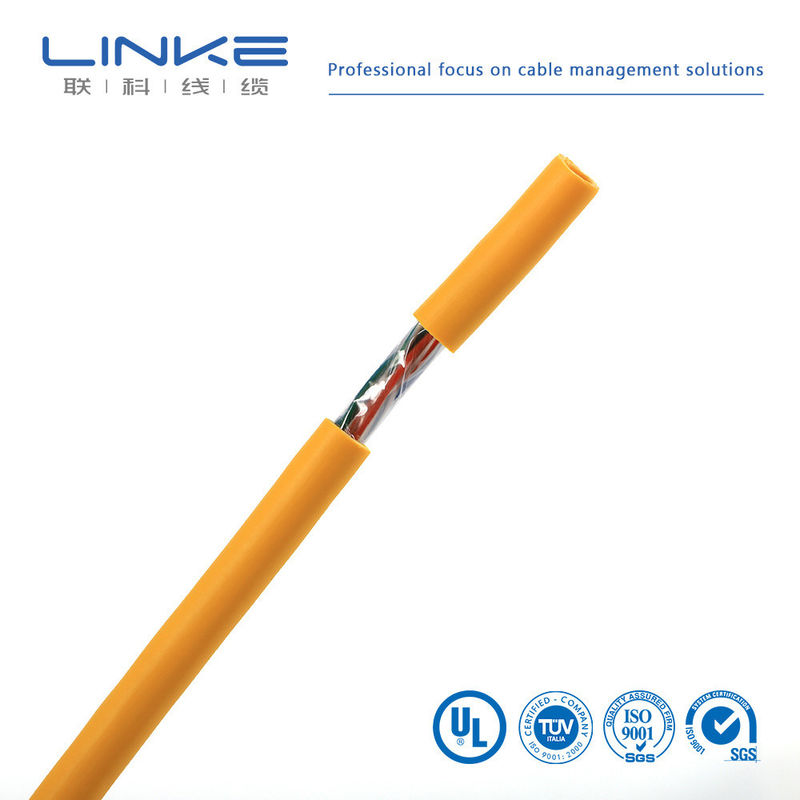

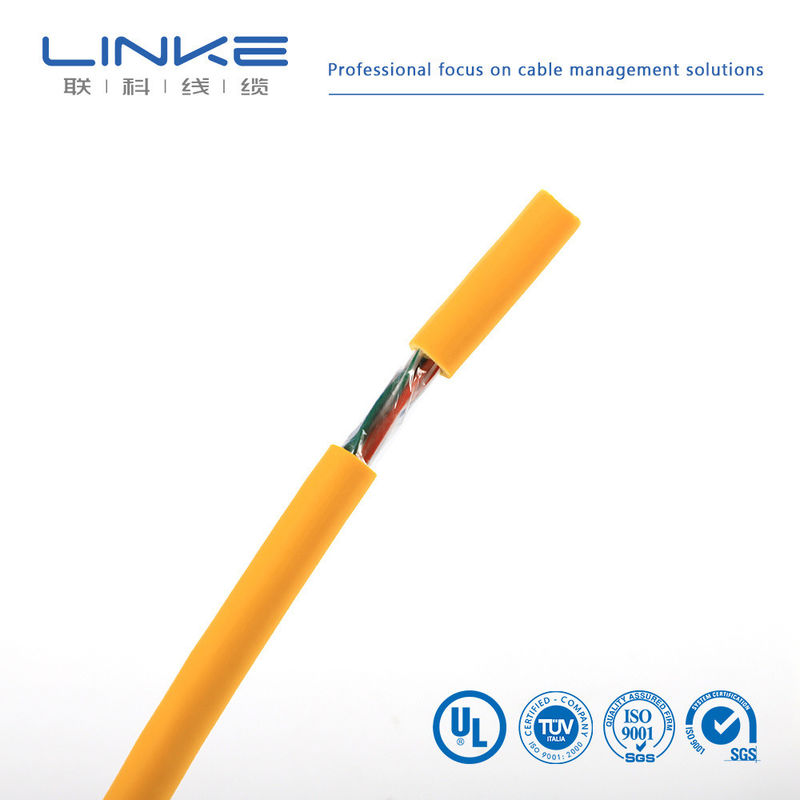

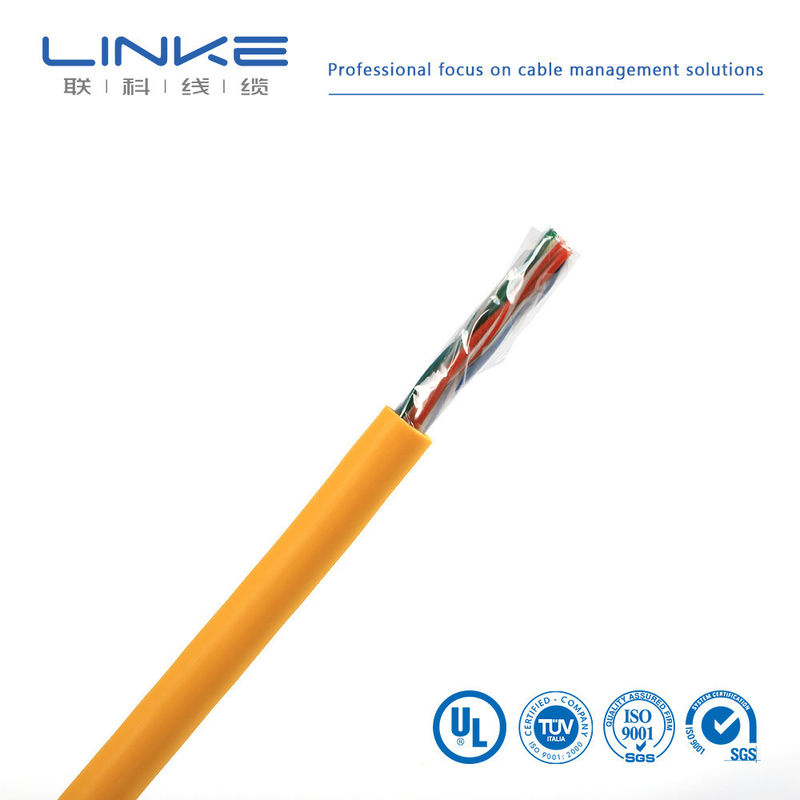

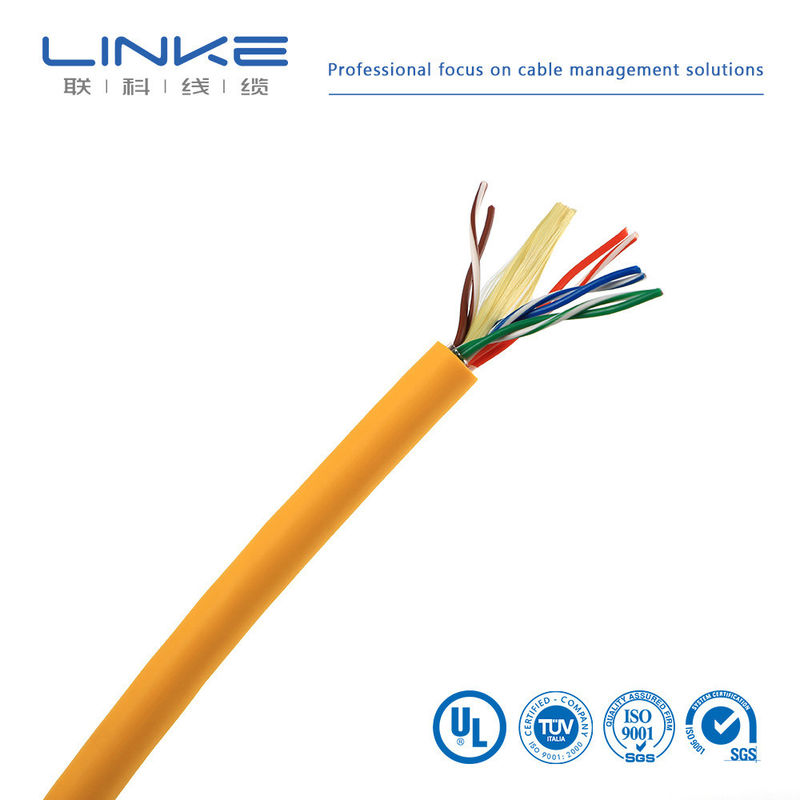

Immagini del prodotto
Corde di patch UTP di rete
I nostri cordoni UTP sono dotati di prese modulari ad alte prestazioni con un design snagless per proteggere le clip di blocco del connettore RJ45 durante l'installazione.
Codici di patch di rete UTP CAT5e
| Tipo di cavo |
Cat5e Snagless |
| Tipo di schermatura |
Dischiuso (U/UTP) |
| Cappotto a cavo |
PVC CM (rotondo) |
| Distanze |
3 piedi (0,9 m) comprese le spine |
| Supporto della velocità dei dati |
10/100/1000Base-T |
| Larghezza di banda standard |
100 MHz |
| Tipo di conduttore |
Rame di rame nudo e puro |
| Connettori |
RJ45 (maschio) |
| Gauge (AWG) |
24 (7/0,20 mm) |
| Diametro esterno del cavo |
5.5 ± 0,4 mm |
| Compatibilità PoE |
PoE/PoE+ |
| Schema del filo |
T568B, rettilinea |
| Temperatura di funzionamento |
-20°C a +75°C (-4°F a 167°F) |
| Temperatura di installazione |
-10°C a +50°C (14°F a 122°F) |
CAT6 Corde di patch di rete UTP
| Tipo di cavo |
Cat6 Snagless |
| Tipo di schermatura |
Dischiuso (U/UTP) |
| Cappotto a cavo |
PVC CM (rotondo) |
| Distanze |
3 piedi (0,9 m) comprese le spine |
| Supporto della velocità dei dati |
1000Base-T e massimo 10GBase-T |
| Larghezza di banda standard |
250 MHz |
| Tipo di conduttore |
Rame di rame nudo e puro |
| Connettori |
RJ45 (maschio) |
| Gauge (AWG) |
24 (7/0,20 mm) |
| Diametro esterno del cavo |
6.1 ± 0,4 mm |
| Compatibilità PoE |
PoE/PoE+ |
| Schema del filo |
T568B, rettilinea |
| Temperatura di funzionamento |
-20°C a +75°C (-4°F a 167°F) |
| Temperatura di installazione |
-10°C a +50°C (14°F a 122°F) |
Parametri meccanici
| Parametro |
PVC |
LSZH a basso fumo e privo di alogeni |
| Resistenza alla trazione prima di invecchiare |
≥ 13,5Mpa |
≥ 10,0Mpa |
| Allungamento prima di invecchiare |
≥ 150% |
≥ 125% |
| Tempo di invecchiamento |
100°C * 24 ore * 7 giorni |
| Resistenza alla trazione dopo la vecchiaia |
≥ 12,5Mpa |
≥ 8Mpa |
| Allungamento dopo l'invecchiamento |
≥ 125% |
≥ 100% |
| Piegatura a freddo (-20 ± 2 °C * 4 ore) |
8 volte il diametro esterno del cavo senza crepe |
Parametri elettrici
| Differenza di ritardo di trasmissione |
≤ 25 ns / 100 m |
| Velocità di trasmissione. |
74% |
| Capacità sbilanciata alla terra |
Massimo 330 pi / 100 m |
| Resistenza a corrente continua |
Massimo 9,5Ω / 100m |
| Disequilibrio della resistenza CC |
Massimo 2% |
Profil del fabbricante
Linke Cable Technology Co., Ltd è uno dei principali produttori di cavi in Cina con oltre 10 anni di esperienza in R & S, produzione e commercializzazione di soluzioni per fili e cavi.
Siamo specializzati nella fornitura di soluzioni di cavi personalizzate, tra cui cavi di ricarica EV, cavi medici, cavi in silicone, cavi a molla, cavi intrecciati, cavi da tiro, fili UL, cavi automobilistici,e di più per i mercati globali.
| Marchio |
A sinistra |
Sezione trasversale (mm2) |
0.01-500 mm2 |
| Gauge del filo (AWG) |
[ad esempio, 24AWG, 28AWG] |
Conduttore |
Rame in scatola / rame nudo, in base alle esigenze del cliente |
| Materiale isolante |
PVC/TPU/gomma di silicone/PE/PP/XLPE/Nylon/altro |
Materiale della giacca |
[PVC/PU/gomma/braid/etc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/etc |
Lunghezza personalizzata |
[ad esempio, 1m, 3ft, 5m ± 5% di tolleranza] |
| Tipo di cavo |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Protezione |
[Scudo protetto/non protetto/scudo a maglia] |
| Impedenza |
[ad esempio, 75Ω (per cavi coassiali) ] |
Stampa/logo |
[Testo/Etichetta/Logo, massimo 20 caratteri] |
| Radius di curvatura |
[ad esempio, diametro del cavo ≥ 5 ×] |
Classificazione attuale |
[ad esempio, 5A] |
| Valore nominale della tensione |
[ad esempio, 30V AC/DC] |
Materiale del connettore |
[In oro/niccellato/brassato/etc.] |
| Connettori |
[ad esempio, USB tipo C, jack da 3,5 mm, RJ45] |
Giubbotto |
XLPE o PE o PVC |
| Tempo di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/bianco/rosso/Pantone personalizzato/etc.] |
| temperatura |
-70°C a 350°C ((-70°C ~ 350°C) |
Pacco |
Rollo/scatola/piastra/Custom |
| Servizi di supporto |
{3}{l}{cavo su misura, soluzioni end-to-end, compreso il taglio preciso, il crimping e l'installazione di bracci (specificare il materiale, ad esempio, rivestito di rame/nickel) |
|
|
|
- No, no, no, no.
|
Articolo di prova
|
Condizione di prova
|
Requisito di prova
|
Dati di prova
|
Risultato
|
|
1
|
Ispezione delle strutture
|
1. rispettare la tabella delle dimensioni del filo2. spessore minimo ≥ 80% dello spessore medio
|
Rispetto della tabella delle dimensioni del filo
|
Riferimento al registro di prova
|
Passaggio
|
|
2
|
Shock termico
|
Avvolgere il campione su una barra di ferro di dimensioni specificate, metterlo in un forno di invecchiamento a temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione
|
Nessuna crepa sulla superficie del campione
|
Nessuna crepa
|
Passaggio
|
|
3
|
Deformazione da calore
|
1. Misurare lo spessore del campione (marcare la posizione di misura) 2. Mettere il campione e l'apparecchio di prova nel forno di invecchiamento per pre riscaldarli a temperatura specificata per 1 ora3.Mettere il campione sotto la colonna di pressione dell'apparecchio di prova per 1 ora4. Ri-misurare lo spessore del campione nella stessa posizione
|
1. il campione non deve essere spaccato da una colonna di pressione o da un conduttore esposto2. riduzione dello spessore ≤ 50%
|
Riferimento al registro di prova
|
Passaggio
|
|
4
|
FT2
|
Applicare una fiamma standard ad un'altezza di 125 mm una volta
|
1La fiamma non deve diffondersi lungo la sua lunghezza.
|
Riferimento al registro di prova
|
Passaggio
|
|
5
|
Invecchiamento
|
1. Prendere cinque sezioni di involucro di 200 mm di lunghezza2. Mettere i campioni nel forno di invecchiamento a 158°C per 168 ore3. Dopo averli prelevati, mettere a temperatura ambiente 23±5°C per 16 ore.testare poi l'allungamento alla rottura e la resistenza alla trazione
|
1. allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento2. resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm2, resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento
|
Riferimento al registro di prova
|
Passaggio
|
|
6
|
Cold Bend
|
Conservare il campione in una scatola a bassa temperatura a una temperatura specificata per 4 ore, il campione di vento su una barra di ferro di dimensioni specificate con giri specificati,avvolgimento completo entro 30 secondi dopo il prelievo del campione dalla scatola a bassa temperatura
|
Nessuna crepa sulla superficie del campione
|
Nessuna crepa
|
Passaggio
|
|
7
|
Resistenza del conduttore
|
Misurare la resistenza del conduttore di un metro con un contatore di resistenza CC
|
A 20°C, resistenza di 8AWG ≤ 2,23Ω/km
|
Riferimento al registro di prova
|
Passaggio
|
Certificazioni e norme
I nostri prodotti soddisfano rigidi standard qualitativi e sono in possesso di numerose certificazioni:
Certificazioni UL
Isolamento termoplastico a singolo conduttore: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
Isolamento termoplastico a più conduttori
L'impiego di prodotti di base per la produzione di acciaio a base di acciaio non deve superare il 50% del consumo totale di acciaio a base di acciaio.
Certificazioni aggiuntive: ISO9001, ISO13485, TS16949, CNR Materiale di cablaggio per apparecchi
Domande frequenti
Lei è un produttore o una società commerciale?
Siamo un produttore professionale che controlla tutti gli aspetti della produzione dall'inizio alla fine.
Come posso avere un campione per testare la vostra qualità?
I campioni sono gratuiti per la valutazione, i nuovi clienti devono pagare i costi di corriere.
Qual e' la quantita' minima d'ordine?
Normalmente 100 m. A causa del peso del cavo, si consiglia di ordinare quantità adeguate per ottimizzare i costi di trasporto.
Posso avere uno sconto?
Sconti sono disponibili in base alla quantità dell'ordine. Si prega di contattarci per i dettagli sui prezzi.
La vostra azienda accetta la produzione OEM?
Sì, offriamo servizi OEM, inclusa la stampa su misura di nomi delle aziende e schede di qualità.
