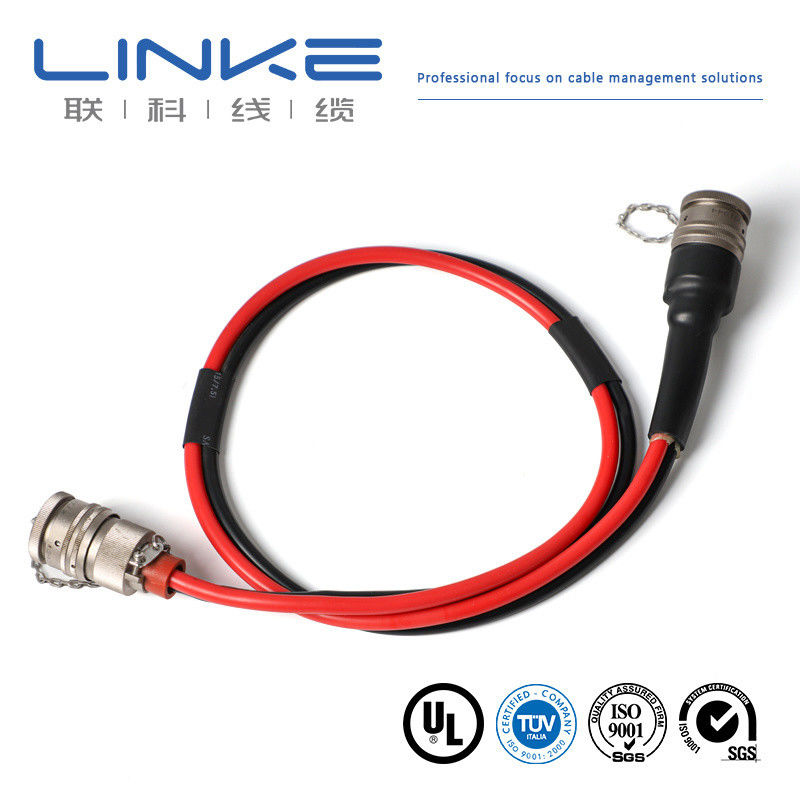

Cavo di ricarica EV in silicone con conduttore in rame nudo e lunghezza di 5M per ricarica rapida

Arnesi di ricarica per fili per autoveicoli

Avvolgimento del cablaggio

Luogo di origine:

Guangdong, Cina

Marca:

Linke

Certificazione:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Modello n.:

LK-EVC02

Giacca:

Silicone

Utilizzo:

In carica

Servizio post-vendita:

1 anno

Tipo:

Stazione di ricarica rapida per veicoli elettrici

Garanzia:

1 anno

Pacchetto di trasporto:

Rotolo

Specifica:

Marchio:

Linke

Origine:

Cina

Codice SA:

94054090

Capacità di alimentazione:

100000000

Dimensioni del pacchetto:

60.00cm * 50.00cm * 50.00cm

Peso lordo del pacco:

30.000kg

Tipo di spina:

IEC 62196-2 (Tipo 2), SAE J1772 Tipo 1

Conduttore:

Rame nudo

Struttura:

3034/0.20

Campioni:

US$ 1000/PCS 1 PCS (Ordo minimo)

Personalizzazione:

Disponibile

Costo di spedizione:

sui costi di spedizione e sui tempi di consegna stimati.

Pagamento iniziale Pagamento completo

Valuta:

USA$

Resi e rimborsi:

Puoi richiedere il rimborso fino a 30 giorni dal ricevimento dei prodotti.

Materiale conduttore:

rame/rame stagnato

Tipo di conduttore:

Filo ritorto

Materiale esterno:

personalizzare: PVC, PE, LSFOH, gomma siliconica

materiali isolanti:

personalizzare:PVC、PE、XLPE、EPR、SIR

Specifiche:

0,1-450 mm²

Tensione nominale:

300-600 V

temperatura nominale:

-60±200℃

Colore:

Personalizza

Tipo:

Isolato

Certificazione:

UL;ISO9001;ISO13485;IATF16949;TPU

Pacchetto:

Per rotolo

Nucleo:

Molteplici

Tempi di consegna:

7-15 giorni

Evidenziare:

Arnesi di ricarica per fili per autoveicoli

Avvolgimento del cablaggio

Termini di trasporto & di pagamento

Quantità di ordine minimo

1000 metri

Prezzo

Negoziabile

Imballaggi particolari

Secondo il requisito

Tempi di consegna

7-15 giorni

Termini di pagamento

Anticipo del 30% e spedizione dopo aver ricevuto il pagamento finale del 70%

Capacità di alimentazione

50000M/DAY

Prodotti correlati

Video

32A 7kw 16A cavo di ricarica EV cavo di ricarica per veicoli elettrici con giacca TPE e lunghezza personalizzabile

Ottenga il migliore prezzo

Video

Cavo di ricarica EV in silicone con conduttore in rame nudo e lunghezza di 5M per ricarica rapida

Ottenga il migliore prezzo

Video

1200 AMP Silicone Jacket EV Cable di ricarica con tipo di presa personalizzato per l'assemblaggio di ricarica dei veicoli elettrici

Ottenga il migliore prezzo

Video

Cavo di alimentazione ad alta tensione 1000V con isolamento in PVC e anima in rame stagnato per caricabatterie EV

Ottenga il migliore prezzo

Contattaci

86-0769-81776230

86-18665106395

sales@linkecable.com

Contattaci ora

Descrizione di prodotto

US Super Soft Automobile Wire Charging Energy Logistics Vehicle HV Wiring Harness

Arnesi di cablaggio ad alte prestazioni progettati per sistemi di ricarica dei veicoli elettrici e dei veicoli logistici, con una flessibilità e una durata superiori.

Specificativi del prodotto

Configurazione del cavo

2C×80mm2 + 1C×25mm2 + 2C×4mm2 + (3C×0,75mm2)

Compatibilità RoHS

Dettagli del conduttore

Articolo	Materiale	Dimensione	O.D. (Ref.)
A: 2C × 80 mm2	di rame spogliato	2580/0,20 ± 0,008 mm	120,40±0,25 mm
B: 1C × 25 mm2	di rame spogliato	798/0,20 ±0,008 mm	70,00±0,20 mm
C: 1C × 4 mm2	di rame spogliato	224/0.15±0.008mm + 10/1#Tinsel+1000D Kevlar	20,70±0,15 mm
D: (3C × 0,75 mm2) ((P2)	di rame spogliato	40/0.15±0.008mm + 10/0.19mm Tinsel + 200D Kevlar	10,40±0,10 mm
E: (7C × 0,75 mm2)	di rame spogliato	40/0.15±0.008mm + 10/0.19mm Tinsel + 200D Kevlar	10,40±0,10 mm

Specifiche di isolamento

Materiale	Spessore medio	Spessore minimo in qualsiasi punto	- Un' overdose.
termoplastici (EF2585, 85±3A)	1.60 mm	1.34mm	150,60±0,40 mm

Caratteristiche elettriche

Proprietà elettriche

tensione nominale: DC 1000V
Temperatura nominale: giacca -40~90°C, isolamento -40~125°C
Resistenza massima del conduttore (20°C): A:0.242Ω/km, B:00,78Ω/km, C:4.95Ω/km, D&E:26Ω/km
Resistenza alla tensione di isolamento (Core A & B, 10m): AC 2,5kV/5min, corrente di perdita ≤5mA
resistenza alla tensione del cavo completato (core A a A & B, 10m): AC 3,5kV/15min, corrente di perdita ≤5mA
Min. resistenza di isolamento (20°C, nucleo A a A&B): 500MΩ.km

Proprietà fisiche

Resistenza alla trazione: ≥20MPa
Allungamento: ≥ 300%
Prova a pressione ad alta temperatura: ≤ 50%
Prova di scossa termica: Nessuna crepa
Prova di compatibilità: GB/T 33594
Prova a fuoco: GB/T 18380.12-2008
Raggio di curva minimo: 6×OD
Resistenza all'abrasione: ≥2000 volte

Caratteristiche del prodotto

Conduttore: filo di rame rigido e rigido
Isolamento: silicone
Disponibile in giacca nera, arancione, rossa o gialla blu
Opzioni di isolamento singolo e doppio
Dimensioni SQ MM (stile europeo): da 4 a 240 mmq
Dimensioni AWG (stile nordamericano): 0AWG-10AWG
Ampia gamma di temperature: da -60°C a 200°C
Apparizione di bassa viscosità

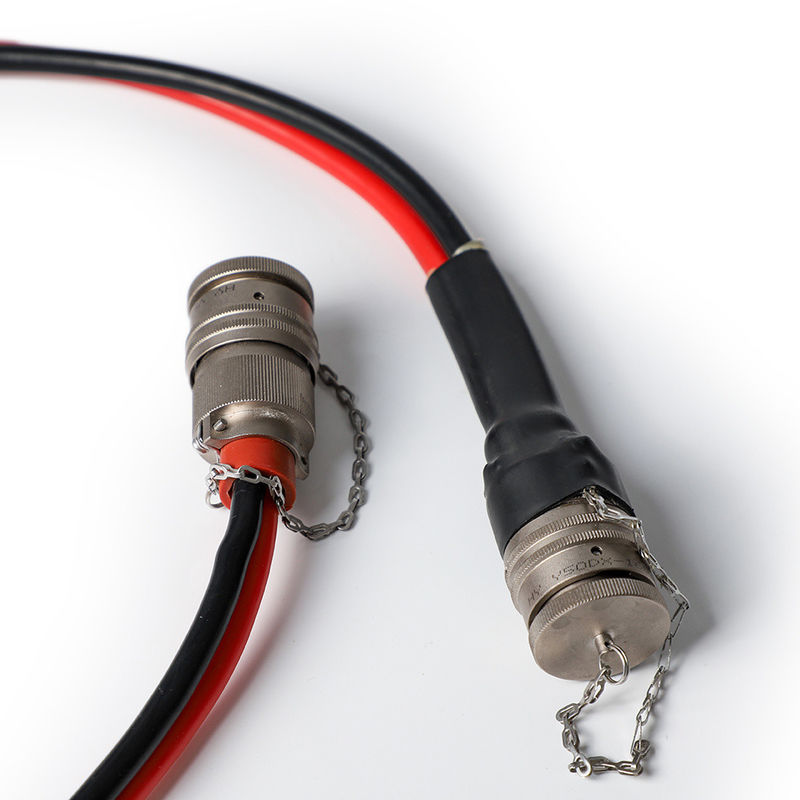

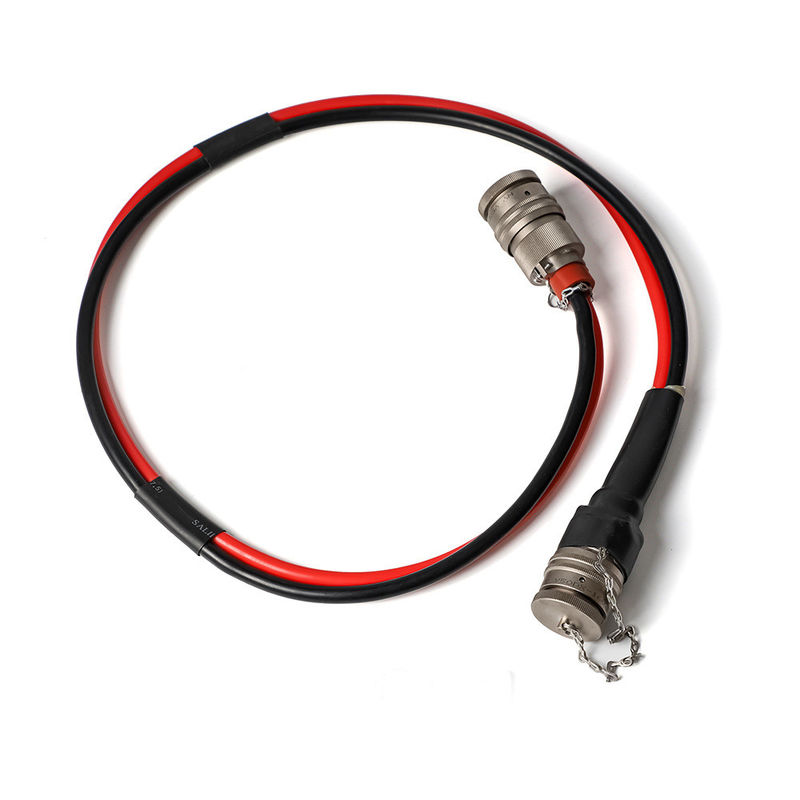

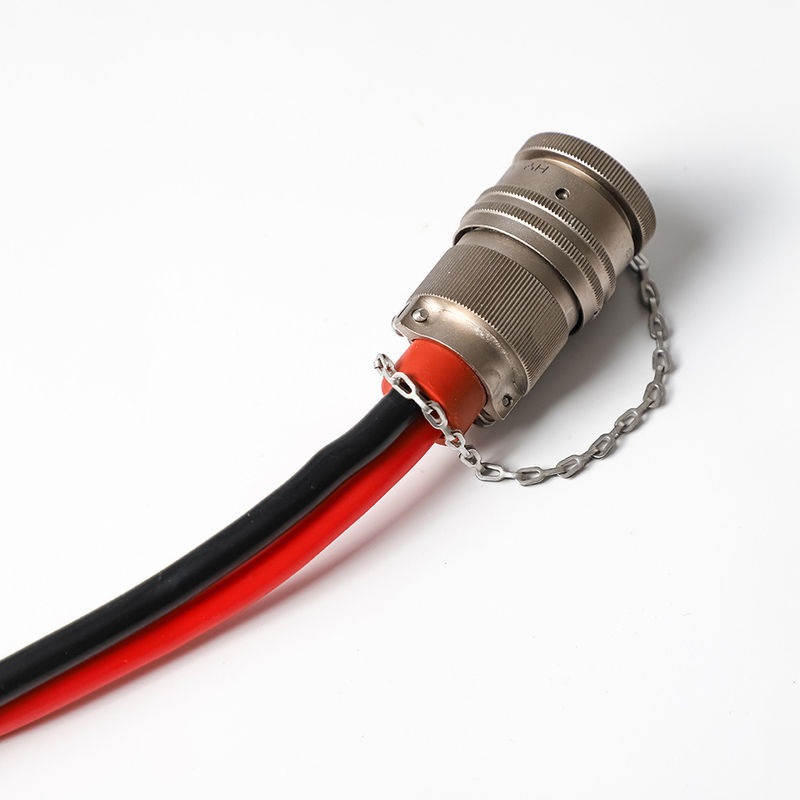

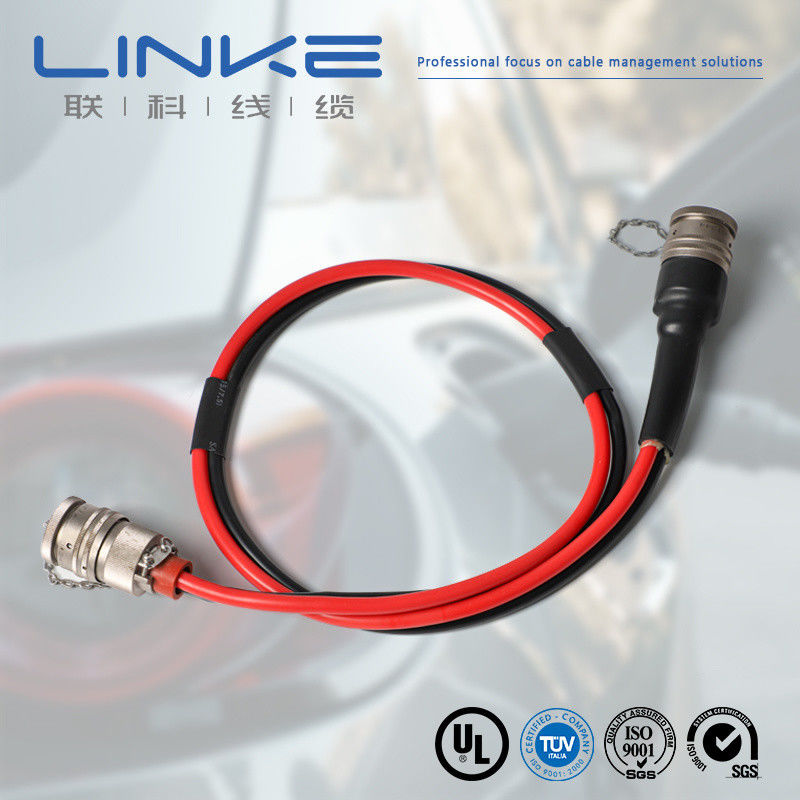

Immagini del prodotto

Cavo di ricarica EV in silicone con conduttore in rame nudo e lunghezza di 5M per ricarica rapida

Marchio	A sinistra	Sezione trasversale (mm2)	0.01-500 mm2
Gauge del filo (AWG)	[ad esempio, 24AWG, 28AWG]	Conduttore	Rame in scatola / rame nudo, in base alle esigenze del cliente
Materiale isolante	PVC/TPU/gomma di silicone/PE/PP/XLPE/Nylon/altro	Materiale della giacca	[PVC/PU/gomma/braid/etc.]
Certificazioni	RoHS/REACH/UL/CE/IP68/etc	Lunghezza personalizzata	[ad esempio, 1m, 3ft, 5m ± 5% di tolleranza]
Tipo di cavo	[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.]	Protezione	[Scudo protetto/non protetto/scudo a maglia]
Impedenza	[ad esempio, 75Ω (per cavi coassiali) ]	Stampa/logo	[Testo/Etichetta/Logo, massimo 20 caratteri]
Radius di curvatura	[ad esempio, diametro del cavo ≥ 5 ×]	Classificazione attuale	[ad esempio, 5A]
Valore nominale della tensione	[ad esempio, 30V AC/DC]	Materiale del connettore	[In oro/niccellato/brassato/etc.]
Connettori	[ad esempio, USB tipo C, jack da 3,5 mm, RJ45]	Giubbotto	XLPE o PE o PVC
Tempo di consegna	7-14 giorni dopo la conferma dell'ordine	Colori	[Nero/bianco/rosso/Pantone personalizzato/etc.]
temperatura	-70°C a 350°C ((-70°C ~ 350°C)	Pacco	Rollo/scatola/piastra/Custom
Servizi di supporto	Cavo su misura, soluzioni end-to-end, compreso il taglio preciso, il crimping e l'installazione di bracci (specificare il materiale,ad esempio, rivestito di rame/nickel)

Certificazioni

I nostri prodotti soddisfano i seguenti standard internazionali:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (singolo conduttore, isolamento termoplastico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Materiale di cablaggio dell'apparecchio
Pvc isolante singolo estruso, con tensione nominale 105oC, 1000V, classe I, gruppo A, B o AB, FT1 e/o FT2
Cavo in pellicola di PVC estruso non integrato, indicato a 105°C, 1000V, classe I, classe I/II, gruppo A, B o AB, FT1 e/o FT2
Cavo TPU non integrato con giacca estruita, indicato a 80°C, 300V, classe I, classe I/II, gruppo A, B o AB, FT1 e/o FT2

Domande frequenti

Lei è un produttore o una società commerciale?

Siamo un produttore professionale. Possiamo controllare il vostro ordine dal primo inizio all'ultimo. Benvenuti a visitarci. Vi verremo a prendere a Shenzhen.

Come posso avere un campione per testare la vostra qualità?

I campioni sono gratuiti, i nuovi clienti devono pagare il costo del corriere.

Qual e' la quantita' minima d'ordine?

Normalmente 100 metri. Tuttavia, il cavo è molto pesante. È meglio ordinare una quantità adeguata per evitare il carico elevato. Il trasporto marittimo è l'opzione migliore.

Posso avere uno sconto?

Dipende dalla vostra quantità. Possiamo fare uno sconto e permetterci il trasporto.

La vostra azienda accetta la produzione OEM?

Sì, possiamo stampare il nome della vostra azienda e personalizzare la scheda di qualità per promuovere la vostra azienda.
