UL 40A 50A 3x8AWG+1x18AWG Cable di carica EV
Specifiche elettriche
- Corrente nominale: 16A
- Tensione di funzionamento: 250 V CA
- Resistenza isolante: > 1000 MΩ
- Aumento della temperatura termica: < 50 K
- tensione di resistenza: 2000V
- Temperatura di lavoro: -30°C a +50°C
- Conformi alle norme IEC 62196-2 per i cavi di ricarica per veicoli elettrici

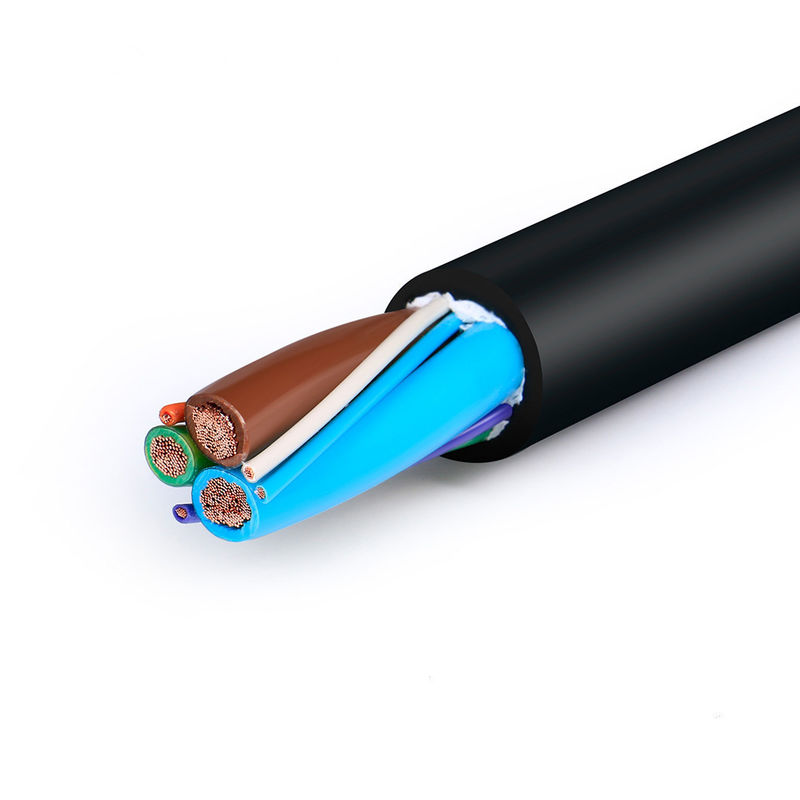

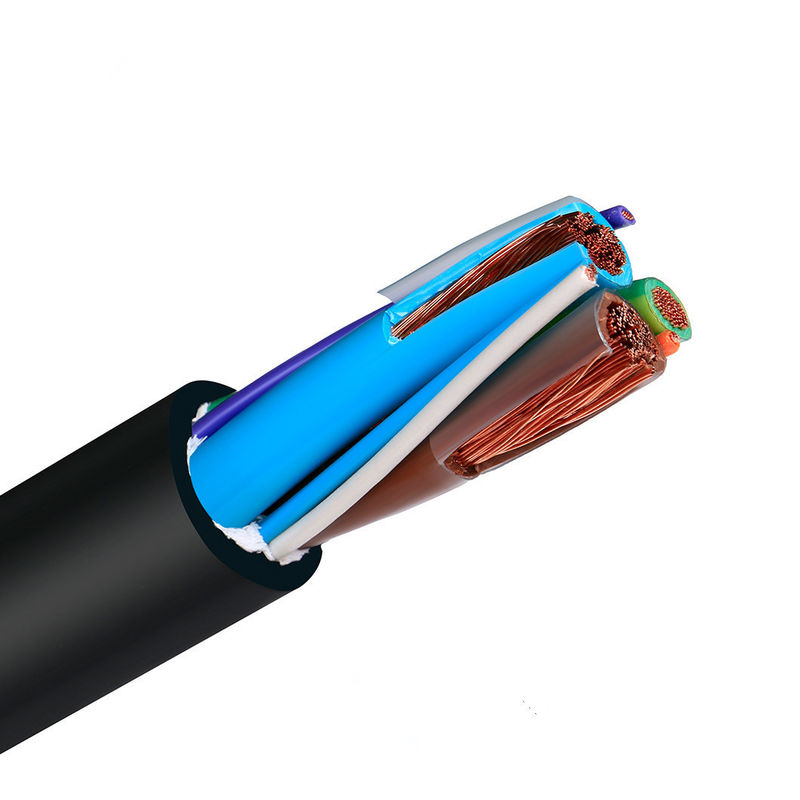

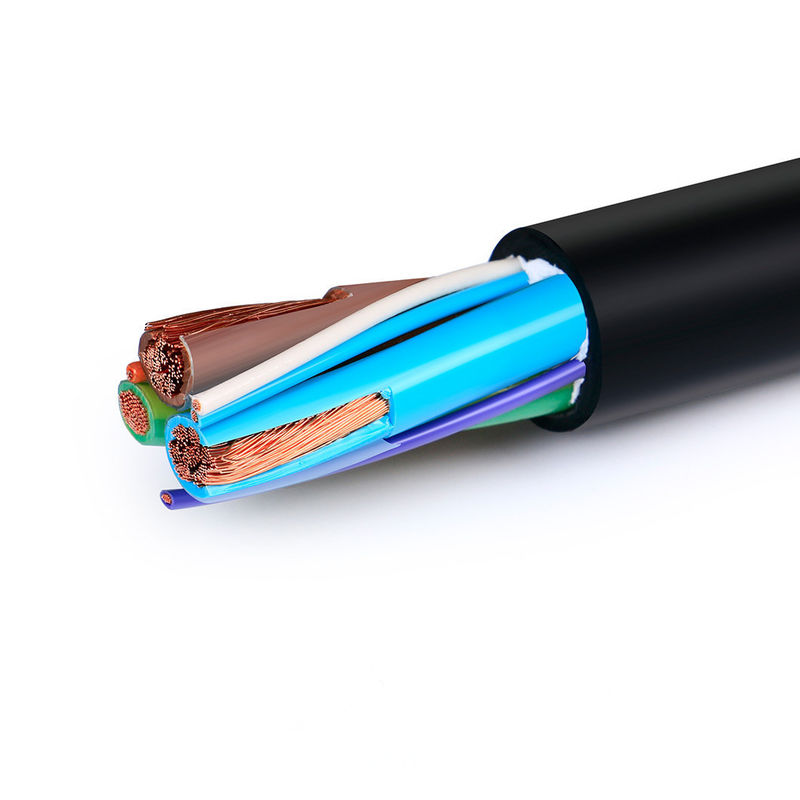

Visualizzazione del prodotto
Cable di ricarica per veicoli elettrici monofase 32A standard UL 3*10AWG+1*18AWG
Il cavo di ricarica EV è un cavo flessibile che collega i veicoli elettrici a stazioni di ricarica o prese di corrente.Materiale isolante TPE morbido e resistenteIl cavo offre una flessibilità, elasticità, elevata capacità di piegatura e una resistenza alla corrosione.e mantiene le prestazioni a basse temperature senza indurimento.
Specifiche tecniche
| Componente |
Specificità |
| Conduttore |
Materiale: rame nudo
Temperatura nominale: da -40°C a 105°C
tensione nominale: 300V; 600V o 1000V |
| Isolamento |
Materiale: TPE o PVC
Colore: Nero, Bianco, Verde/Giallo
Prova di fiamma: metodo di prova VW-1 secondo UL 2556
Raggio minimo di piegatura: ≥ 5*OD
Tensione dielettrica: 1,5 kVac/1min per UL 2556
Curvatura a freddo: -40°C/4h senza crepe per UL 2556
Shock termico: 150°C/1h senza crepe per UL 2556 |
| Riempimento |
Materiale: filo di PP
Resistenza all'olio: IRM902, allungamento di trazione a 60°C/168h ≥ 70% valore non invecchiato |
| Nastro |
Materiale: tessuti non tessuti
Resistenza alla compressione: S≤12AWG 4,45kN, 12AWG
|
| Capota |
Materiale: TPE o PVC
Colore: Nero o Arancione
Resistenza alle intemperie: prova della lampada ad arco di xenone di 720 ore, senza crepe
Conformità ambientale: RoHS 2.0 e REACH |
| Marchio |
A sinistra |
Sezione trasversale (mm2) |
0.01-500 mm2 |
| Gauge del filo (AWG) |
[ad esempio, 24AWG, 28AWG] |
Conduttore |
Rame in scatola / rame nudo, in base alle esigenze del cliente |
| Materiale isolante |
PVC/TPU/gomma di silicone/PE/PP/XLPE/Nylon/altro |
Materiale della giacca |
[PVC/PU/gomma/braid/etc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/etc |
Lunghezza personalizzata |
[ad esempio, 1m, 3ft, 5m ± 5% di tolleranza] |
| Tipo di cavo |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Protezione |
[Scudo protetto/non protetto/scudo a maglia] |
| Impedenza |
[ad esempio, 75Ω (per cavi coassiali) ] |
Stampa/logo |
[Testo/Etichetta/Logo, massimo 20 caratteri] |
| Radius di curvatura |
[ad esempio, diametro del cavo ≥ 5 ×] |
Classificazione attuale |
[ad esempio, 5A] |
| Valore nominale della tensione |
[ad esempio, 30V AC/DC] |
Materiale del connettore |
[In oro/niccellato/brassato/etc.] |
| Connettori |
[ad esempio, USB tipo C, jack da 3,5 mm, RJ45] |
Giubbotto |
XLPE o PE o PVC |
| Tempo di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/bianco/rosso/Pantone personalizzato/etc.] |
| temperatura |
-70°C a 350°C ((-70°C ~ 350°C) |
Pacco |
Rollo/scatola/piastra/Custom |
| Servizi di supporto |
{3}{l}{cavo su misura, soluzioni end-to-end, compreso il taglio preciso, il crimping e l'installazione di bracci (specificare il materiale, ad esempio, rivestito di rame/nickel) |
|
|
Laboratorio indipendente•Equipaggiamento di prova completo•Controllo della qualità completo
Testiamo ogni prodotto secondo standard rigorosi per garantire qualità superiore e prestazioni affidabili.
|
- No, no, no, no.
|
Articolo di prova
|
Condizione di prova
|
Requisito di prova
|
Dati di prova
|
Risultato
|
|
1
|
Ispezione delle strutture
|
1. rispettare la tabella delle dimensioni del filo2. spessore minimo ≥ 80% dello spessore medio
|
Rispetto della tabella delle dimensioni del filo
|
Riferimento al registro di prova
|
Passaggio
|
|
2
|
Shock termico
|
Avvolgere il campione su una barra di ferro di dimensioni specificate, metterlo in un forno di invecchiamento a temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione
|
Nessuna crepa sulla superficie del campione
|
Nessuna crepa
|
Passaggio
|
|
3
|
Deformazione da calore
|
1. Misurare lo spessore del campione (marcare la posizione di misura) 2. Mettere il campione e l'apparecchio di prova nel forno di invecchiamento per pre riscaldarli a temperatura specificata per 1 ora3.Mettere il campione sotto la colonna di pressione dell'apparecchio di prova per 1 ora4. Ri-misurare lo spessore del campione nella stessa posizione
|
1. il campione non deve essere spaccato da una colonna di pressione o da un conduttore esposto2. riduzione dello spessore ≤ 50%
|
Riferimento al registro di prova
|
Passaggio
|
|
4
|
FT2
|
Applicare una fiamma standard ad un'altezza di 125 mm una volta
|
1La fiamma non deve diffondersi lungo la sua lunghezza.
|
Riferimento al registro di prova
|
Passaggio
|
|
5
|
Invecchiamento
|
1. Prendere cinque sezioni di involucro di 200 mm di lunghezza2. Mettere i campioni nel forno di invecchiamento a 158°C per 168 ore3. Dopo averli prelevati, mettere a temperatura ambiente 23±5°C per 16 ore.testare poi l'allungamento alla rottura e la resistenza alla trazione
|
1. allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento2. resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm2, resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento
|
Riferimento al registro di prova
|
Passaggio
|
|
6
|
Cold Bend
|
Conservare il campione in una scatola a bassa temperatura a una temperatura specificata per 4 ore, il campione di vento su una barra di ferro di dimensioni specificate con giri specificati,avvolgimento completo entro 30 secondi dopo il prelievo del campione dalla scatola a bassa temperatura
|
Nessuna crepa sulla superficie del campione
|
Nessuna crepa
|
Passaggio
|
|
7
|
Resistenza del conduttore
|
Misurare la resistenza del conduttore di un metro con un contatore di resistenza CC
|
A 20°C, resistenza di 8AWG ≤ 2,23Ω/km
|
Riferimento al registro di prova
|
Passaggio
|
Linke cable technology (DongGuan) Co. Ltd. si è concentrata sulla ricerca e lo sviluppo e
Il progetto è stato realizzato con l'ausilio di un gruppo di esperti specializzati nel settore dei servizi di telecomunicazione.
Contiene:
Un cavo robotico umanoide.
Cavo di alimentazione/cavo dati AI,
Cavo semiconduttore/cavo automatico industriale,
cavo sensore,
Nuovo cavo di energia,
filo per la bellezza medica,
Cavo di filo UL,
Linke Cable dispone di capacità di sviluppo di prodotti e capacità tecniche diversificate per supportare
Abbiamo ottenuto la seguente autorizzazione per il prodotto: UL 758,CCC,RoH,Regolamento REACH,CE; Noi
hanno ottenuto il seguente sistema di gestione della qualità:Codice ISO 9001-2015(Tutti i prodotti); ISO 13485
(Apparecchi e strumenti medici),IATF 16949(Industria automobilistica)
Capacità dell'azienda
Mantieniamo un forte team di ricerca e sviluppo composto da 6 ingegneri professionisti, ognuno dei quali possiede oltre 10 anni di esperienza nella tecnologia dei fili e dei cavi.Il nostro dipartimento ingegneristico fornisce soluzioni di cavi professionali per garantire un supporto clienti accurato ed efficaceIl dipartimento di controllo della qualità comprende 10 specialisti che controllano rigorosamente ogni fase, dalla consegna dei materiali fino alla spedizione, garantendo la qualità del prodotto al 100%.Il nostro team di produzione è composto da oltre 50 professionisti di produzione esperti.
