Cavo di ricarica veloce per veicoli elettrici a tre fasi 350 Ampere 800 roll

Cable di ricarica per veicoli elettrici da 350 ampere

Cavo di ricarica per veicoli elettrici a 800 rulli

TPU Jacket EV caricabatterie cavo

Luogo di origine:

Guangdong, Cina

Marca:

Linke

Certificazione:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Modello n.:

Cavo di carico veloce

Colore:

Nero

Lunghezza del cavo:

5 metri o su misura

Nome:

Cavo di ricarica

Rame:

Rame stagnato

Nucleo:

Molteplici

Giubbotto 1:

TPU

Giacca 2:

XLPE

Pacchetto di trasporto:

Rotolo

Specifica:

800 rulli

Marchio:

Linke

Origine:

Cina

Codice Hs:

94054090

Capacità di alimentazione:

100000000

Dimensioni del pacchetto:

850,00 cm * 850,00 cm * 580,00 cm

Peso lordo del pacco:

211.000kg

Tempi di consegna:

7-15 giorni

Corrente nominale:

32A

Fase:

Tre fasi

Grado IP:

IP65

Campioni:

400 dollari/pezzo 1 pezzo.

Personalizzazione:

Disponibile

Costo di spedizione:

sui costi di spedizione e sui tempi di consegna stimati.

Pagamento iniziale Pagamento completo

Valuta:

USA$

Resi e rimborsi:

Puoi richiedere il rimborso fino a 30 giorni dal ricevimento dei prodotti.

Materiale conduttore:

rame/rame stagnato

Tipo di conduttore:

Filo ritorto

Materiale esterno:

personalizzare: PVC, PE, LSFOH, gomma siliconica

materiali isolanti:

personalizzare:PVC、PE、XLPE、EPR、SIR

Specifiche:

0,1-450 mm²

Tensione nominale:

300-600 V

temperatura nominale:

-60±200℃

Colore:

Personalizza

tipo:

Isolato

Certificazione:

UL;ISO9001;ISO13485;IATF16949;TPU

Pacchetto:

Per rotolo

Evidenziare:

Cable di ricarica per veicoli elettrici da 350 ampere

Cavo di ricarica per veicoli elettrici a 800 rulli

TPU Jacket EV caricabatterie cavo

Termini di trasporto & di pagamento

Quantità di ordine minimo

1000 metri

Prezzo

Negoziabile

Imballaggi particolari

Imballaggio sicuro

Tempi di consegna

7-15 giorni

Termini di pagamento

Anticipo del 30% e spedizione dopo aver ricevuto il pagamento finale del 70%

Capacità di alimentazione

50000M/DAY

Prodotti correlati

Video

Cavo elettrico ad alta densità ad alta conduttività UL2464 UL per cavi di caricabatterie per veicoli elettrici e 160 applicazioni nucleari

Ottenga il migliore prezzo

Video

32A Corrente nominale IP65 Grado di protezione Silicone Giacca EV Cable di caricabatterie per veicoli elettrici

Ottenga il migliore prezzo

Video

Cable di ricarica per auto con terminale in lega di rame

Ottenga il migliore prezzo

Video

Cable di carica elettrica per veicoli elettrici a corrente elevata flessibile con materiali personalizzabili

Ottenga il migliore prezzo

Contattaci

86-0769-81776230

86-18665106395

sales@linkecable.com

Contattaci ora

Descrizione di prodotto

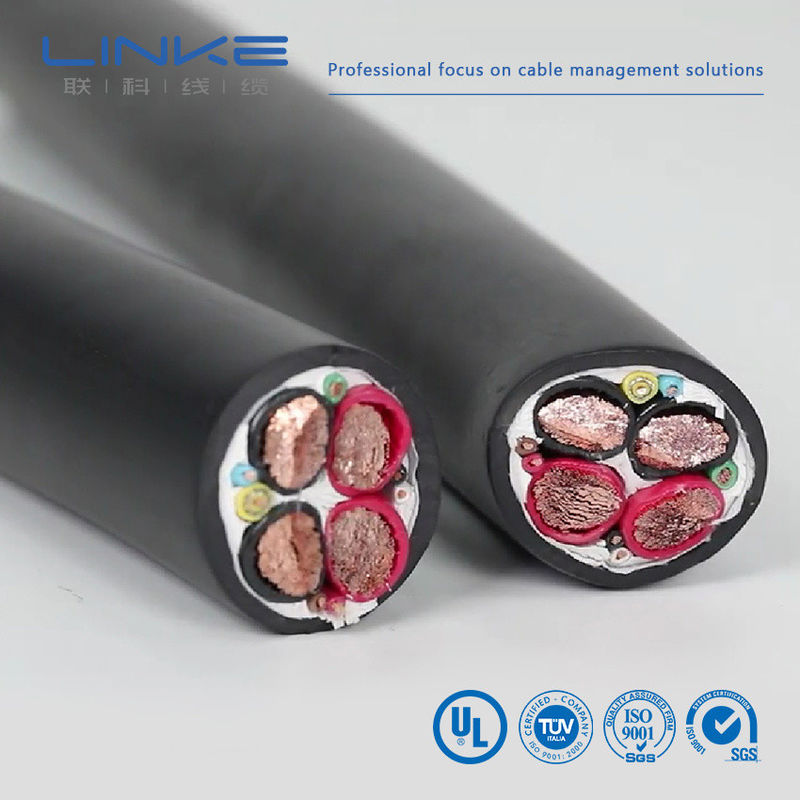

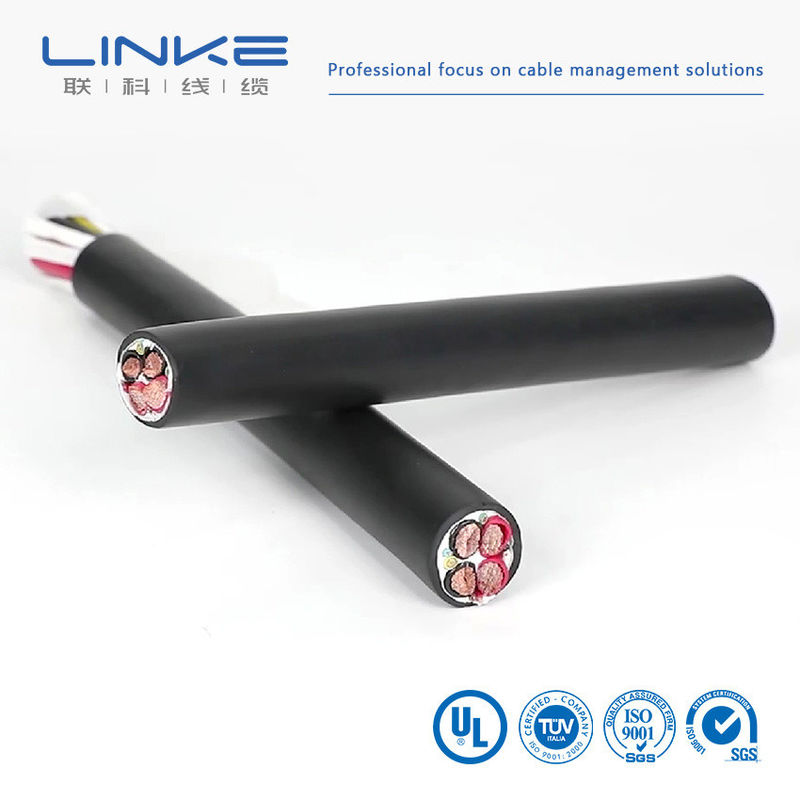

Cavo di ricarica elettrico veloce trifase per veicoli elettrici da 350 Ampere, rotolo da 800

Descrizione del prodotto

Indicatore di utilizzo Linea di ricarica CC Cavo: 350 A 1/0 AWG x 4C + 18 AWG (CP: schermatura) 1C+ 14 AWG×1 C + 18 AWG x 2 P+18 AWG x 1 C OD = 35 mm Guaina in TPE

Si tratta di un cavo di ricarica veloce per veicoli elettrici DC 350 Ampere. È composto da 4 cavi di alimentazione, un cavo di terra verde, un filo coassiale giallo, un cavo di controllo blu, 2 coppie di cavi di segnale. Il cavo ha buone prestazioni di isolamento, in grado di soddisfare i requisiti di ritardante di fiamma standard, resistenza all'olio, resistenza all'invecchiamento e facile da piegare. Inoltre, in linea con gli standard UL, viene esportato nel mercato americano, con grandi vantaggi in termini di corrente di uscita, grande potenza e velocità di ricarica rapida.

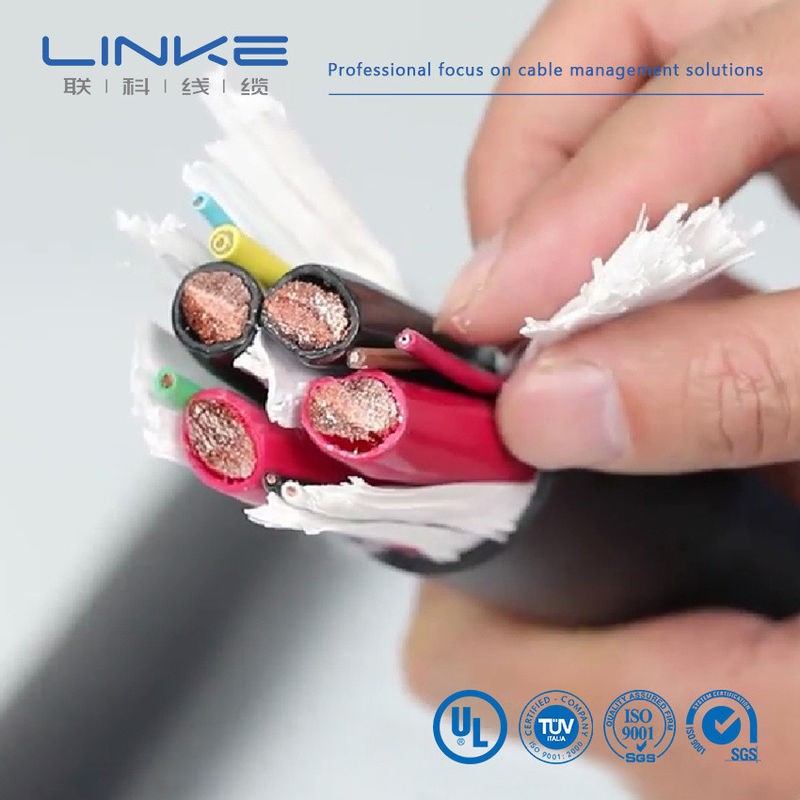

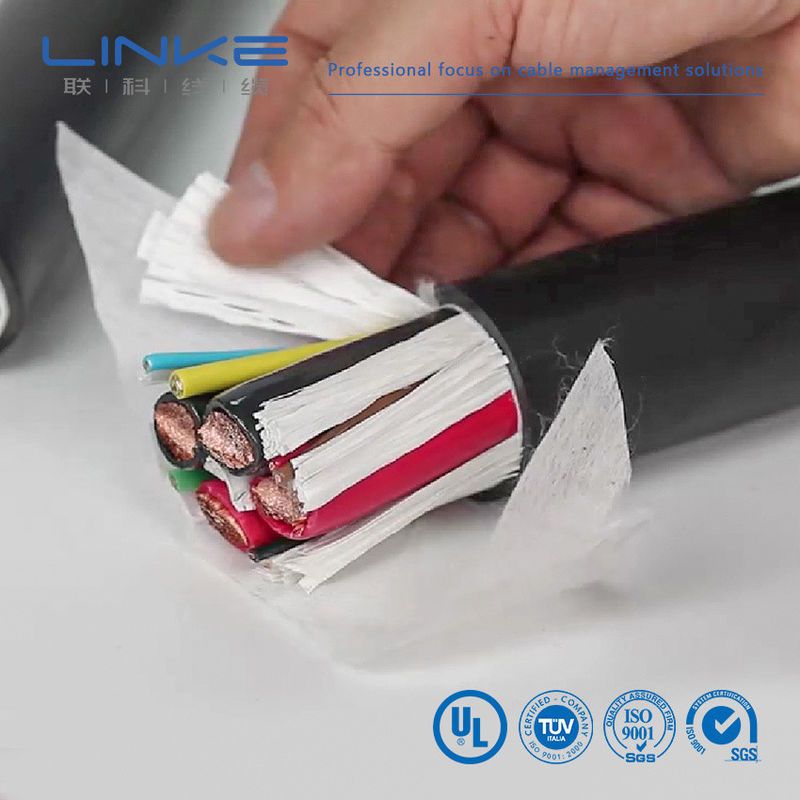

Costruzione:

conduttore+isolamento+riempitivo+guaina+non tessuto

Caratteristiche:

Questo cavo viene utilizzato per apparecchiature di ricarica per veicoli elettrici e porte di ricarica o per sistemi di controllo della saturazione della carica, avvisi di sicurezza e altre funzioni di trasferimento del segnale di controllo della carica e dello scaricamento del veicolo.
Resistenza alla flessione: tende ad essere difficile da piegare
Anti-EMI: anti interferenza elettromagnetica
Zero Halogen: sicuro, senza alogeni
Resistenza all'olio: può resistere all'olio che si macchia o si attacca al dispositivo
Resistenza all'abrasione: il materiale del prodotto ha un'elevata durezza ed è in grado di resistere ai graffi provocati da oggetti ruvidi
Ricarica a bassa velocità: l'impatto sulla batteria è relativamente piccolo, ma richiede tempo.
Temperatura: -40℃~+90℃

Parametri del prodotto

CARATTERISTICHE ELETTRICHE	PROPRIETÀ FISICHE
Tensione nominale: CC 1000 V	Resistenza alla trazione:≥20MPa	Prova di pressione ad alta temperatura:≤50%
Temperatura nominale:Giacca -40~90ºC	Allungamento:≥300%	Prova dello shock termico:Nessuna crepa
Isolamento -40~125ºC	Condizione invecchiata:110±1ºC×168h	Prova di compatibilità: GB/T 33594
Massimo. resistenza del conduttore (20ºC):	Percentuale della resistenza alla trazione originale:≤±30%	Prova di resistenza allo schiacciamento: GB/T 33594
A:0,242Ω/km B:0,78Ω/km C:4,95Ω/km D&E:26Ω/km	Percentuale di allungamento originale:≤±30%	Curvo attorno al test: GB/T 33594
Resistenza alla tensione di isolamento (nucleo A e B, 10 m):	Prova della fiamma:GB/T18380.12-2008	minimo Raggio di curvatura:6*OD
CA 2,5 kV/5 min, corrente di dispersione ≤ 5 mA	Test di invecchiamento artificiale: GB/T 33594	Resistenza all'abrasione:≥2000 volte
Resistenza alla tensione del cavo completato (conduttore da A a A&B, 10 m):	Prova di impatto a bassa temperatura:-40ºC×16H, nessuna crepa	Resistenza agli agenti chimici: GB/T 33594
CA 3,5 kV/15 min, corrente di dispersione ≤ 5 mA	Acido da stress chimico: Soluzione alcalina di acido N-ossale, soluzione di idrossido di N-sodio: GB/T 33594
minimo Resistenza di isolamento (20ºC, nucleo da A a A&B):500MΩ.km	Veicolo in movimento:I requisiti e i metodi di test devono essere coerenti con GB/T 20234.1-2015 7.21

Struttura
NO.	conduttore mm2				isolamento			Resistenza del conduttore 20ºC (Ω/KM)
NO.	conduttore mm2	Struttura (N/mm)	Diametro del conduttore (mm)	Conduttore	Spessore (mm)	MATERIALE	diametro esterno dell'isolamento (mm)	Resistenza del conduttore 20ºC (Ω/KM)
EV-YJ	1.5	48/0,20	1,60	rame	0,6	silicone	2,90±0,15	≤12,7
EV-YJ	2.5	80/0,20	2.06	rame	0,7	silicone	3,50±0,15	≤7,60
EV-YJ	4	128/0,20	2.62	rame	0,8	silicone	4,30±0,15	≤4,71
EV-YJ	6	196/0.20	3,50	rame	0,8	silicone	5,10±0,20	≤3,14
EV-YJ	10	322/0,20	4,50	rame	1.00	silicone	6,70±0,20	≤1,82
EV-YJ	16	513/0.20	5,70	rame	1.10	silicone	8,00±0,30	≤1,16
EV-YJ	25	798/0.20	7.10	rame	1.3	silicone	9,80±0,30	≤0,743
EV-YJ	35	1121/0.20	8,50	rame	1.3	silicone	11,40±0,30	≤0,527
EV-YJ	50	1596/0.20	10.10	rame	1,50	silicone	13,50±0,30	≤0,368
EV-YJ	70	2242/0.20	12.10	rame	1,50	silicone	15,50±0,40	≤0,259
EV-YJ	95	3034/0.20	14.10	rame	1,50	silicone	17,50±0,50	≤0,196

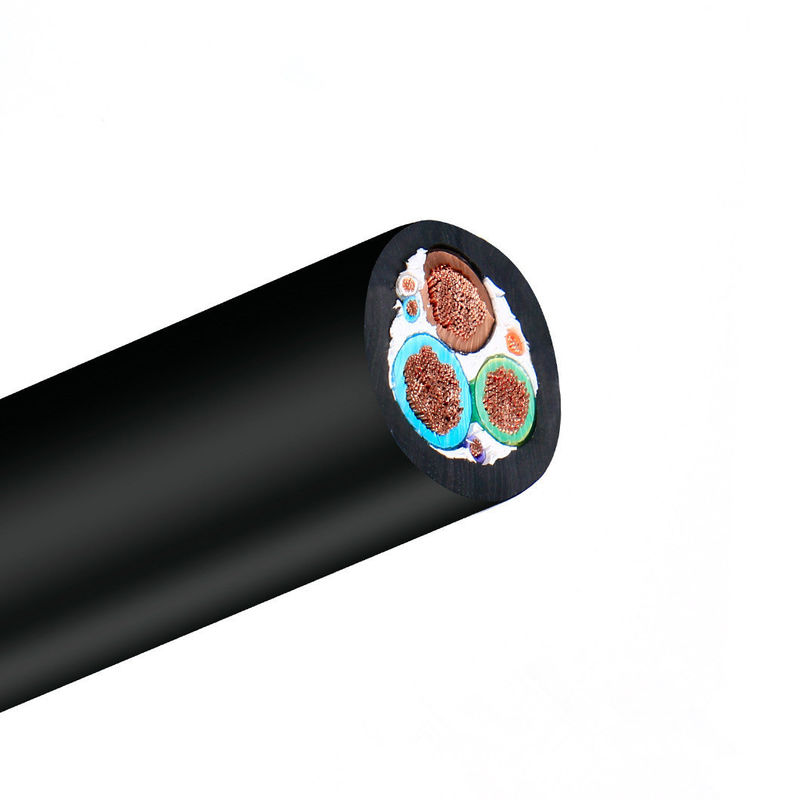

Foto dettagliate

2, aspetto a bassa viscosità

Marca	LINKE	Sezione trasversale (mm²)	0,01-500 mm²
Calibro del filo (AWG)	[ad esempio, 24AWG, 28AWG]	Conduttore	Rame stagnato/rame nudo, in base alle esigenze del cliente
Materiale isolante	PVC/TPU/Gomma siliconica/PE/PP/XLPE/Nylon/altro	Materiale della giacca	[PVC/PU/Gomma/Treccia/ecc.]
Certificazioni	RoHS/REACH/UL/CE/IP68/ecc	Lunghezza personalizzata	[ad esempio, 1 m, 3 piedi, 5 m ±5% di tolleranza]
Tipo di cavo	[Medico/Energia/Audio/Coassiale/Elettrico/Automotive/Immagazzinamento di energia//ecc.]	Schermatura	[Schermato/Non schermato/Schermo intrecciato]
Impedenza	[ad esempio, 75 Ω (per cavi coassiali)]	Stampa/Logo	[Testo/Etichetta/Logo, max. 20 caratteri]
Raggio di piegatura	[ad esempio, ≥5× diametro del cavo]	Valutazione attuale	[ad esempio, 5A]
Valutazione della tensione	[ad esempio, 30 V CA/CC]	Materiale del connettore	[Placcato oro/Nichelato/Ottone/ecc.]
Connettori	[ad esempio, USB tipo C, jack da 3,5 mm, RJ45]	Giacca	GOMMA XLPE o PE o PVC
Tempi di consegna	7-14 giorni dopo la conferma dell'ordine	Colori	[Nero/Bianco/Rosso/Pantone personalizzato/ecc.]
temperatura	Da meno -70℃ a 350℃(-70℃ ~ 350℃)	Pacchetto	Rotolo/scatola/piatto/personalizzato
Servizi di supporto	multicolonna {3}{l}{cavo personalizzato, soluzioni end-to-end, compresi taglio preciso, crimpatura e installazione di capicorda (specificare il materiale, ad es. rame/nichelato)

Controllo qualità e test

Laboratorio Indipendente • Attrezzatura di prova completa • Controllo di qualità completo

Testiamo ogni prodotto secondo standard rigorosi per garantire qualità superiore e prestazioni affidabili.

NO.	Articolo di prova	Condizione di prova	Requisito di prova	Dati di prova	Risultato
1	Ispezione della struttura	1. Rispettare la tabella delle dimensioni dei cavi2. Spessore minimo ≥ 80% dello spessore medio	Rispettare la tabella delle dimensioni dei cavi	Fare riferimento alla registrazione del test	Passaggio
2	Shock termico	Avvolgere il campione su un'asta di ferro della dimensione specificata, collocarlo in un forno di invecchiamento alla temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione	Nessuna crepa sulla superficie del campione	Nessuna crepa	Passaggio
3	Deformazione termica	1. Misurare lo spessore del campione (contrassegnare la posizione di misurazione)2. Posizionare il campione e il dispositivo di prova nel forno di invecchiamento per preriscaldarlo alla temperatura specificata per 1 ora3. Collocare il campione sotto pressione nella colonna del dispositivo di prova per 1 ora4. Rimisurare lo spessore del campione nella stessa posizione	1. Il campione non deve essere rotto dalla colonna di pressione o esporre il conduttore2. Riduzione dello spessore ≤ 50%	Fare riferimento alla registrazione del test	Passaggio
4	FT2	Applicare una volta una fiamma standard ad un'altezza di 125 mm	1. La fiamma non deve propagarsi lungo la sua lunghezza2. La fiamma non deve diffondersi ai materiali infiammabili vicini	Fare riferimento alla registrazione del test	Passaggio
5	Invecchiamento	1. Prendere cinque spezzoni di guaina2 lunghi 200 mm. Collocare i campioni nel forno di invecchiamento a 158 ℃ per 168 ore3. Dopo aver prelevato i campioni, riporli a temperatura ambiente a 23±5℃ per 16 ore, quindi testare l'allungamento alla rottura e la resistenza alla trazione	1. Allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento2. Resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm², resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento	Fare riferimento alla registrazione del test	Passaggio
6	Curva Fredda	Conservare il campione in una scatola a bassa temperatura alla temperatura specificata per 4 ore, avvolgere il campione su un'asta di ferro della dimensione specificata con giri specificati, completare l'avvolgimento entro 30 secondi dopo aver estratto il campione dalla scatola a bassa temperatura	Nessuna crepa sulla superficie del campione	Nessuna crepa	Passaggio
7	Resistenza del conduttore	Misurare la resistenza del conduttore centrale da un metro con un misuratore di resistenza CC	A 20℃, resistenza di 8AWG ≤ 2,23Ω/km	Fare riferimento alla registrazione del test	Passaggio

Profilo Aziendale

Linke Cable Technology (DongGuan) Co. Ltd. si concentra su ricerca e sviluppo e

fornire soluzioni professionali al Cable&Wire, in particolare per il

diversi clienti del settore. Contiene:

Cavo robot umanoide,

Cavo di alimentazione/cavo dati AI,

Cavo a semiconduttore/cavo automatico industriale,

Cavo del sensore,

Nuovo cavo energia,

Filo medico di bellezza,

Cavo metallico dell'UL,

Linke Cable ha capacità di sviluppo prodotto diversificate e capacità tecniche per supportare diversificati

esigenze del cliente. Abbiamo ottenuto la seguente autorizzazione del prodotto:UL 758,CCC,RoHs,REACH,CE; Noi

hanno ottenuto il seguente sistema di gestione della qualità: ISO 9001-2015 (tutti i prodotti); ISO 13485

(Apparecchi e strumenti medici),IATF 16949(Industria automobilistica)

Il produttore di fili e cavi Linke Cable Technology Co., Ltd è un fornitore leader di cavi in Cina. Negli ultimi 10 anni,

Linke Cable si è concentrata su ricerca e sviluppo, produzione e commercializzazione di fili e cavi. Linke fornisce vari cavi personalizzati

soluzioni via cavo per tutto il mondo. Siamo specializzati in cavi di ricarica per veicoli elettrici, cavi medici, cavi in silicone, cavi a molla,

cavo intrecciato, cavo da traino, cavo UL, cavo automobilistico, ecc.

Noi di Linke Cable crediamo che esista un modo migliore per portare sul mercato cavi migliori. Utilizziamo un approccio da ingegnere a ingegnere

sviluppare cavi migliori per i clienti e migliorare la qualità della vita.

Domande frequenti

Sei un produttore o una società commerciale?
Siamo un produttore professionale. Possiamo controllare il tuo ordine dal primo all'ultimo. Benvenuti a farci visita. Verremo a prendervi a Shenzhen.
Come posso ottenere un campione per testare la vostra qualità?
I campioni sono gratuiti per te. I nuovi clienti sono tenuti a pagare il costo del corriere.
Qual è la quantità minima dell'ordine?
Normalmente 100 metri. Il cavo però è molto pesante. Faresti meglio a ordinare una quantità adeguata per evitare il trasporto elevato. Il trasporto marittimo è l'opzione migliore.
Posso ottenere uno sconto?
Dipende dalla quantità, possiamo fare uno sconto e permetterci il trasporto. Vi preghiamo gentilmente di contattarci.
La tua azienda accetta la produzione OEM?
Sì, potremmo stampare il nome della tua azienda, personalizziamo anche la carta di qualità per promuovere la tua azienda
