Standard di riferimento: UL 2263
UL No.:E364879
|
Costruzione
|
Caratteristiche
|
|
1.Conduttore
|
Temperatura nominale:-50 ℃～ 105 ℃
|
|
Materiale: rame nudo
|
Tensione nominale: 1000 V.
|
|
2.Sulation
|
Resistenza al conduttore (a 20 ° C): 8awg≤2,23Ω/km; 10awg≤3,51Ω/km; 16awg≤14.1Ω/km;Metodo di prova conformarsi a UL 2556
|
|
Materiale: TPE
|
15°C resistenza all'isolamento:8awg≥34Ω.m; 10awg≥34Ω.m; 16awg≥45Ω.m;Metodo di prova conformarsi a UL 2556
|
|
COLOR: Nero, rosso, verde/giallo o altro
|
Tensione dielettrica:4.0kvAc/1 min(8AWG), 3.0kV AC/1 min(10AWG), 2,0 kV AC/1 min(16AWG). Nessuna rottura.Metodo di prova conformarsi a UL 2556
|
|
3. Filler
|
RADIO PER PILED MIN: ≥6od.
|
|
Materiale: filo di cotone
|
Hot Shock: 150 ℃/1H Nessun metodo di test Cracks conformi a UL 2556
|
|
4.Tape
|
Test di fiamma:Ft1.Metodo di prova conformarsi a UL 2556
|
|
Materiale: tessuti non tessuti
|
Resistenza alla trazione isolante:Prima dell'invecchiamento di 5,5 milioni; dopo l'invecchiamento(136°C/168H) ≥75%originale.Metodo di prova conformarsi a UL 2556
|
|
5.Sheath
|
Allungamento dell'isolamento:Prima dell'invecchiamento del 200%; dopo l'invecchiamento(136°C/168H) ≥75%originale.Metodo di prova conformarsi a UL 2556
|
|
Materiale: TPE
|
Forza di trazione della giacca:Prima dell'invecchiamento di 8,3 milioni; dopo l'invecchiamento(136°C/168H) ≥75%originale.Metodo di prova conformarsi a UL 2556
|
|
Colore: nero o arancione
|
Allungamento della giacca:Prima dell'invecchiamento del 200%; dopo l'invecchiamento(136°C/168H) ≥75%originale.Metodo di prova conformarsi a UL 2556
|
|
|
Test di flessione a freddo:-40°C/4h, nessun cracking.Metodo di prova conformarsi a UL 2556
|
|
|
Test di shock hot:150°C/1H, nessuna cracking.Metodo di prova conformarsi a UL 2556
|
|
Tipo
|
Dimensioni delle linee principali ed e
|
Dimensione delle linee del segnale
|
Amipacità ammissibile@20°C Ambient Ref.
|
Rif. Diametro. mm
|
|
EVC 1001
|
10AGW/2+10AGW
|
22AGW (20AGW/18AGW/16AGW) 0-6
|
32A
|
12,0 ± 0,5
|
|
EVC 1002
|
9AGW/2+10AGW
|
40a
|
13,8 ± 0,5
|
|
EVC 1003
|
8AGW/2+10AGW
|
48a
|
15,0 ± 0,5
|
|
EVC 1004
|
6AGW/2+8AGW
|
80a
|
18,9 ± 0,5
|
|
EVC 1005
|
3AGW/4+12AGW (14AGW/10AGW)
|
18AGW (20AGW/22AGW) 0-8
|
170a (200a)
|
28,3 ± 1,0
|
|
EVC 1006
|
2AGW/4+12AGW (14AGW/10AGW)
|
200a (250a)
|
31,0 ± 1,0
|
|
EVC 1007
|
1/0AGW/4+12AGW (14AGW/10AGW)
|
300A-350A
|
36,5 ± 1,0
|
|
EVC 1008
|
4AGW/2+14AGW
|
120a
|
21,0 ± 1,0
|
|
EVC 1009
|
1agw/4+14agw
|
|
250A (300A)
|
34,0 ± 1,0
|
Cavo di ricarica UL 2263 EV (adatto per CCS1)
Standard di riferimento: UL 2263
UL No.:E364879
| Costruzione |
Caratteristiche |
| 1.Conduttore |
Temperatura nominale: -40 ℃～ 105 ℃ |
| Materiale: rame nudo |
Tensione nominale: 300V ； 600V o 1000V |
| 2.Sulation |
Test della fiamma: il metodo del test VW-1 è conforme a UL 2556 |
| Materiale: TPE |
Min: raggio di flessione: ≥6*od |
| Colore: nero, rosso, verde/giallo o altro |
Tensione dielettrica: 1,5 kVac/1min. Nessun metodo di test di rottura conformarsi a UL 2556 |
| 3. Filler |
Presentazione a freddo: -40 ℃/4H Nessun metodo di prova Cracks conformi a UL 2556 |
| Materiale: filo di cotone |
Hot Shock: 150 ℃/1H Nessun metodo di test Cracks conformi a UL 2556 |
| 4.Tape |
Resistenza al petrolio: IRM902, 60 ℃/168H trazione e allungamento ≥70% Valore non investito |
| Materiale: tessuti non tessuti |
Resistenza alla schiaccia: S≤12awg 4.45kn, 12awg ＜ s≤2awg, 11.1kn, 2awg ＜ s 15.6kn |
| 5.Sheath |
Resistenza alle intemperie: 720Hin A Xenon Arc Weatherometer, senza crepe |
| Materiale: TPE |
Requisiti ambientali: conforme a ROHS |
| Colore: nero o arancione (personalizzabile) |
|
| Tipo |
Misurare |
Conduttore bloccato OD MM Rif. |
Max. Resistenza del conduttore Mω/M@20 ℃ |
Amipacità ammissibile@20 ℃ Rif. Ambient. |
Rif. Diametro. mm |
Imballaggio M/bobina (rif.) |
| 600V o 1000 V EVE (TPE) |
3 × 16awg |
1.5/1.2 |
14.1 |
12a |
10,8 ± 0,5 |
1000 m/700# |
| 3 × 14awg |
1.9/1.2 |
8.88 |
16A |
11,8 ± 0,5 |
800 m/700# |
| 3 × 12awg |
2.4/1.2 |
5.58 |
23A |
14,3 ± 0,5 |
500m/700# |
| 3 × 10awg |
3.0/1.2 |
3.51 |
32A |
15,6 ± 0,5 |
500m/700# |
| 2 × 8awg+10awg |
4.3/3.0 |
2.23/3.51 |
46a |
20,9 ± 0,8 |
500 m/950# |
| 2 × 6awg+8awg |
5.4/4.3 |
1.40/2.23 |
63a |
23,4 ± 0,8 |
400m/950# |
| 3 × 16awg+1 × 18awg |
1.5/1.2 |
14.1/22.4 |
12a |
11,4 ± 0,5 |
800 m/700# |
| 3 × 14awg+1 × 18awg |
1.9/1.2 |
8.88/22.4 |
16A |
13,5 ± 0,5 |
500m/700# |
| 3 × 12awg+1 × 18awg |
2.4/1.2 |
5.58/22.4 |
23A |
14,5 ± 0,5 |
500m/700# |
| 3 × 10awg+1 × 18awg |
3.0/1.2 |
3.51/22.4 |
32A |
15,8 ± 0,6 |
500m/700# |
| 2 × 8awg+10awg+18awg |
4.3/3.0 |
2.23/3.51/22.4 |
46a |
20,9 ± 0,8 |
500 m/950# |
| 2 × 6awg+8awg+18awg |
5.4/4.3 |
1.40/2.23/22.4 |
63a |
23,4 ± 0,8 |
400m/950# |
| 2 × 4awg+6awg+18awg |
6.6/5.4 |
0.882/1.4/22.4 |
75a |
27,0 ± 0,9 |
300 m/950# |
| 3 × 16awg+2 × 18awg |
1.5/1.2 |
3.51/22.4 |
12a |
12,2 ± 0,5 |
500m/700# |
| 3 × 14awg+2 × 18awg |
1.9/1.2 |
8.88/22.4 |
16A |
14,1 ± 0,5 |
500m/700# |
| 3 × 12awg+2 × 18awg |
2.4/1.2 |
5.58/22.4 |
23A |
15,1 ± 0,6 |
500m/700# |
| 3 × 10awg+2 × 18awg |
3.0/1.2 |
3.51/22.4 |
32A |
15,8 ± 0,6 |
500m/700# |
| 2 × 8awg+10awg+2 × 18awg |
4.3/3.0 |
2.23/3.51 |
46a |
20,9 ± 0,8 |
500 m/950# |
| 2 × 6awg+8awg+2 × 18awg |
5.4/4.3 |
1.40/2.23 |
63a |
23,4 ± 0,8 |
400m/950# |
| 2 × 4awg+6awg+2 × 18awg |
6.6/5.4 |
0.882/1.4 |
75a |
27,0 ± 0,9 |
300 m/950# |
| 2 × 2awg+4awg+2 × 18awg |
8.2/6.6 |
0,555/0,882 |
100a |
30,5 ± 1,0 |
400m/1200# |
| 2 × 1/0awg+2awg+4 × 16agw |
10.5/8.2 |
0,349/0,555 |
200a |
38,0 ± 1,0 |
250 m/1200# |
|
2 × 3/0AWG+1/0AWG
(2 × 3/0awg+4awg+6x18awg)
3/0AWG Linea di terra Minimo 4AWG
|
13.05/10.5 |
0,219/0,349 |
260a |
45,0 ± 1,0 |
150 m/1200# |
| 4x1-0awg+4awg+6x18awg |
10.4/6.5 |
0,351/0,882/23,6 |
300a/350a |
45,7 ± 1,2 |
150 m/1200# |
| 300v EVJE (TPE) |
3 × 16awg |
1.5/1.2 |
3.51/22.4 |
12a |
9,5 ± 0,3 |
1200m/700# |
| 3 × 14awg |
1.9/1.2 |
8.88/22.4 |
16A |
10,2 ± 0,5 |
1000 m/700# |
| 3 × 12awg |
2.4/1.2 |
5.58/22.4 |
23A |
11,4 ± 0,5 |
800 m/700# |
| 3 × 16awg+1 × 18awg |
1.5/1.2 |
3.51/22.4 |
12a |
10,5 ± 0,5 |
1000 m/700# |
| 3 × 14awg+1 × 18awg |
1.9/1.2 |
8.88/22.4 |
16A |
11,1 ± 0,5 |
80m/700# |
| 3 × 12awg+1 × 18awg |
2.4/1.2 |
5.58/22.4 |
23A |
12,2 ± 0,5 |
500m/700# |
| 3 × 16awg+2 × 18awg |
1.5/1.2 |
3.51/22.4 |
12a |
11,3 ± 0,5 |
800 m/700# |
| 3 × 14awg+2 × 18awg |
1.9/1.2 |
8.88/22.4 |
16A |
12,0 ± 0,5 |
800 m/700# |
| 3 × 12awg+2 × 18awg |
2.4/1.2 |
5.58/22.4 |
23A |
13,1 ± 0,5 |
500m/700# |
| Il numero di fili del segnale può essere 0 ~ 6, o più, le specifiche del conduttore del filo del segnale possono essere 16awg, 18awg, 20awg, 22awg. |
Le specifiche, le dimensioni e le strutture del prodotto di cui sopra possono essere modificate a causa del progresso tecnologico. Specifiche simili possono essere progettate e prodotte in base alle esigenze dei clienti.

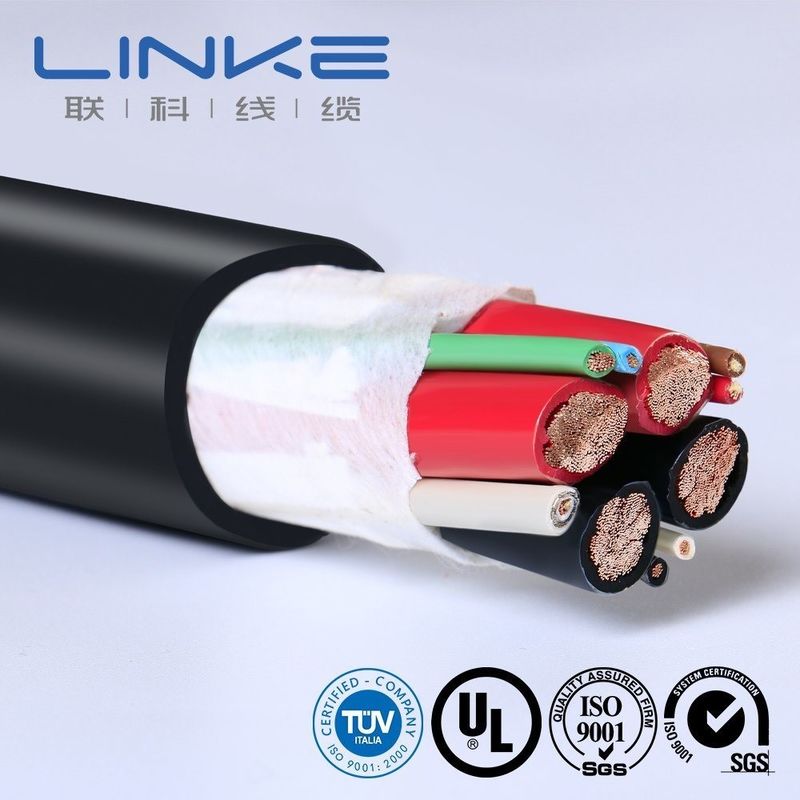

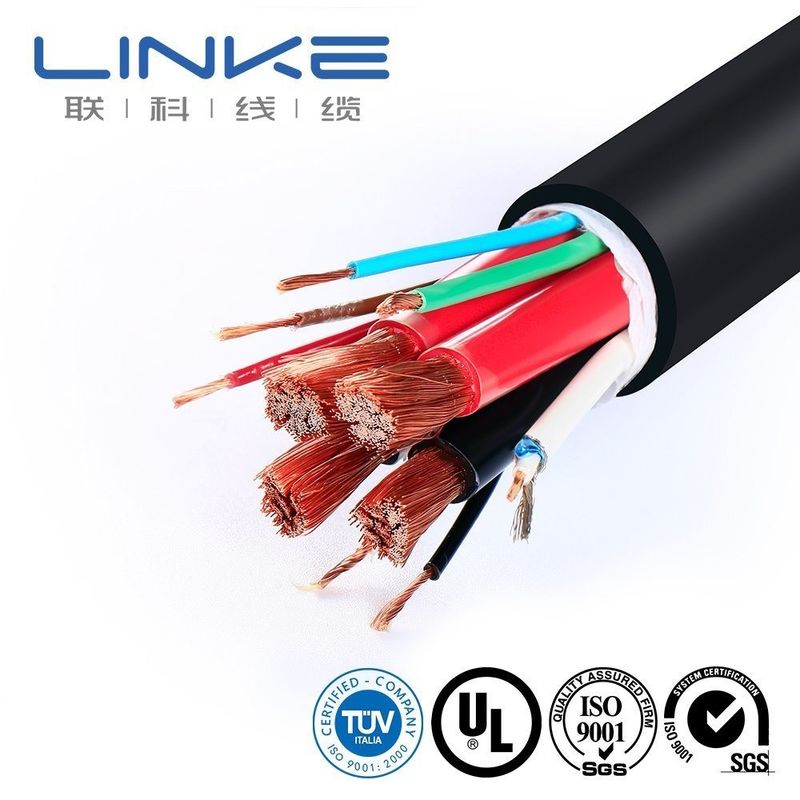

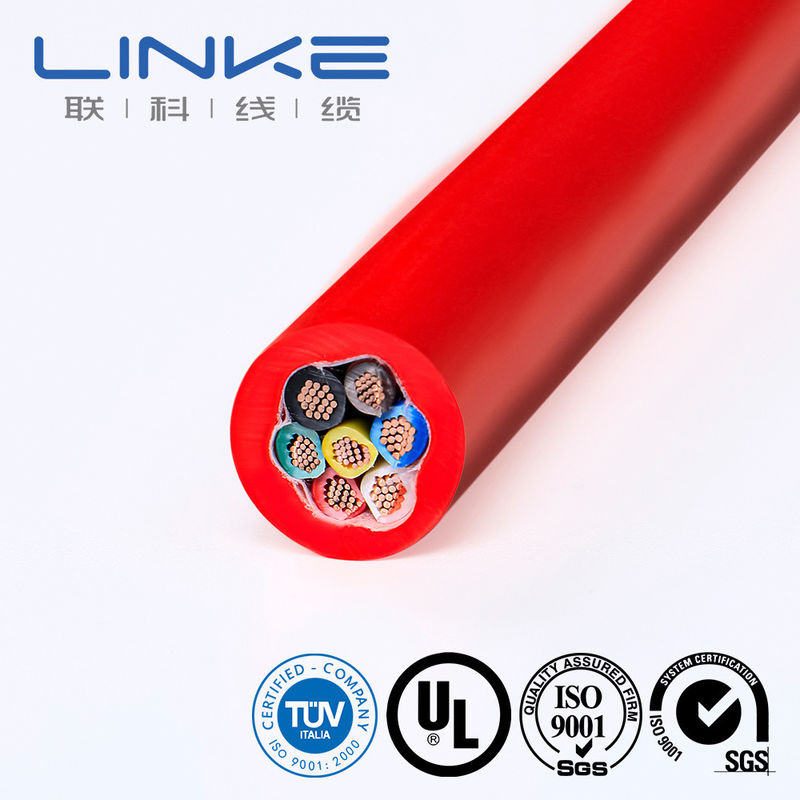

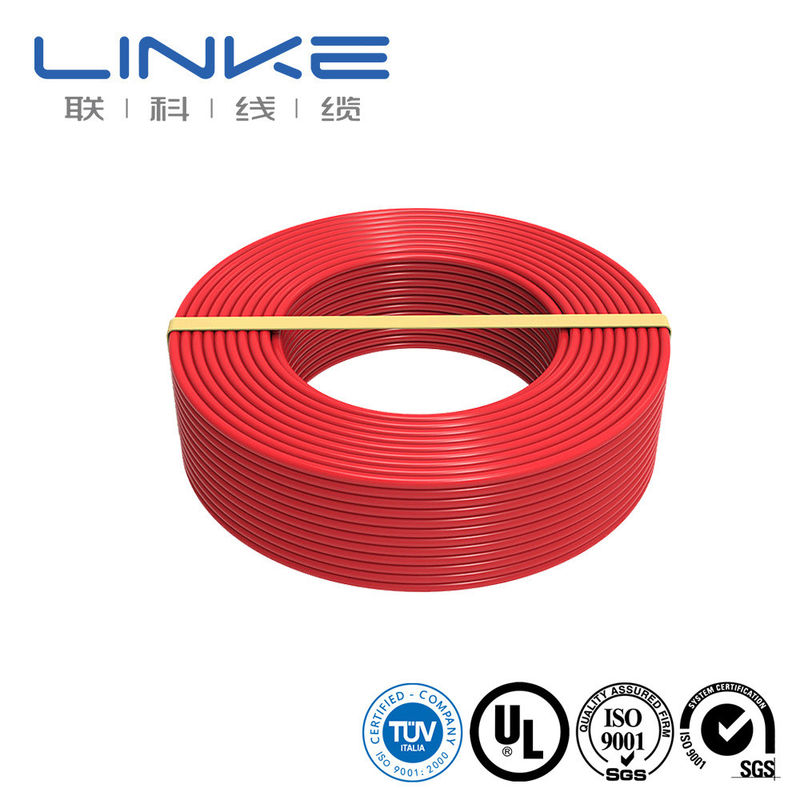

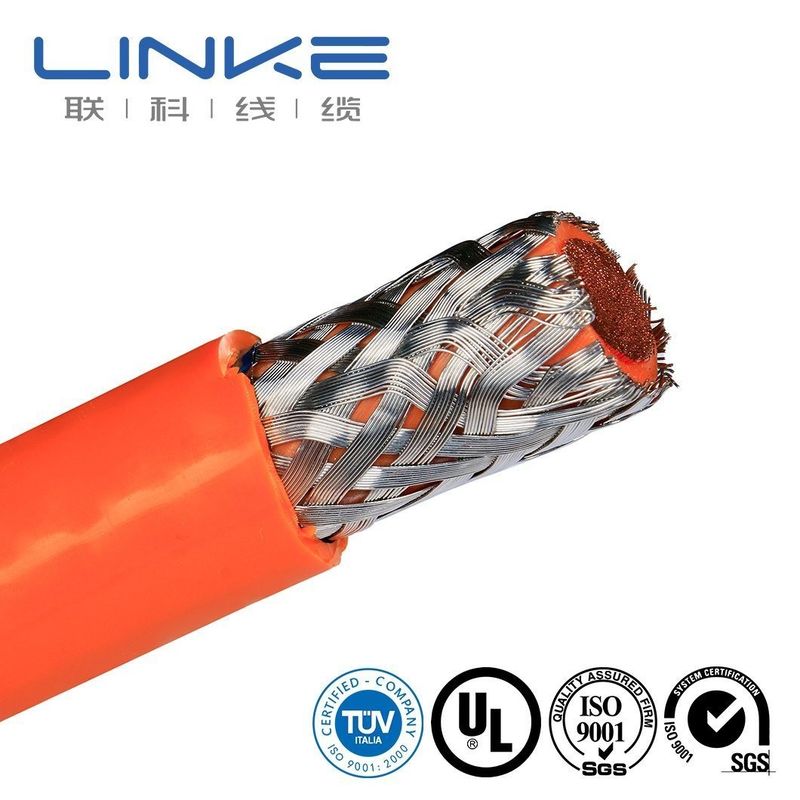

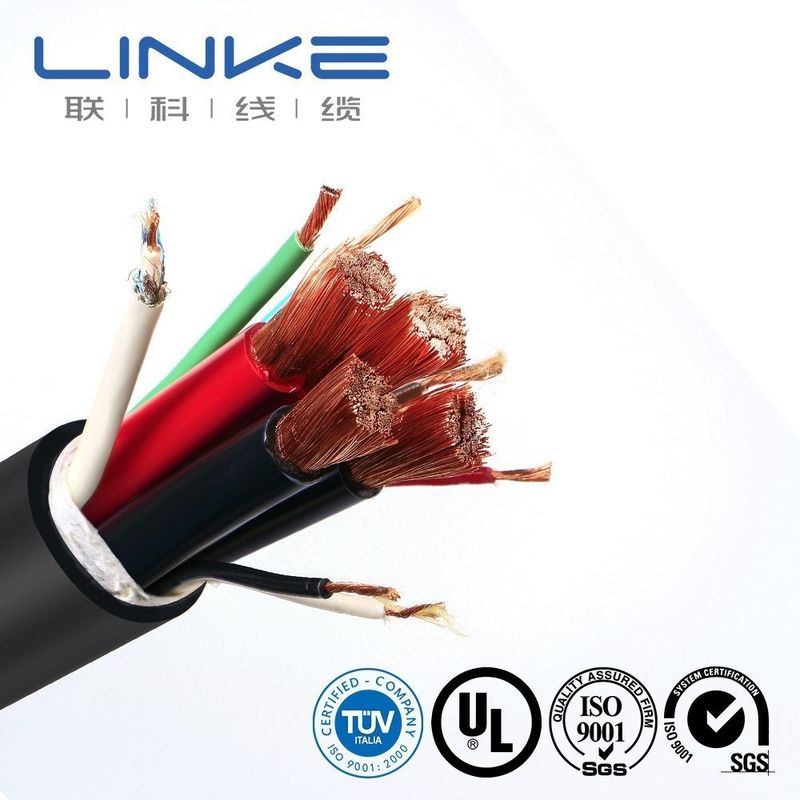

Foto dettagliate
