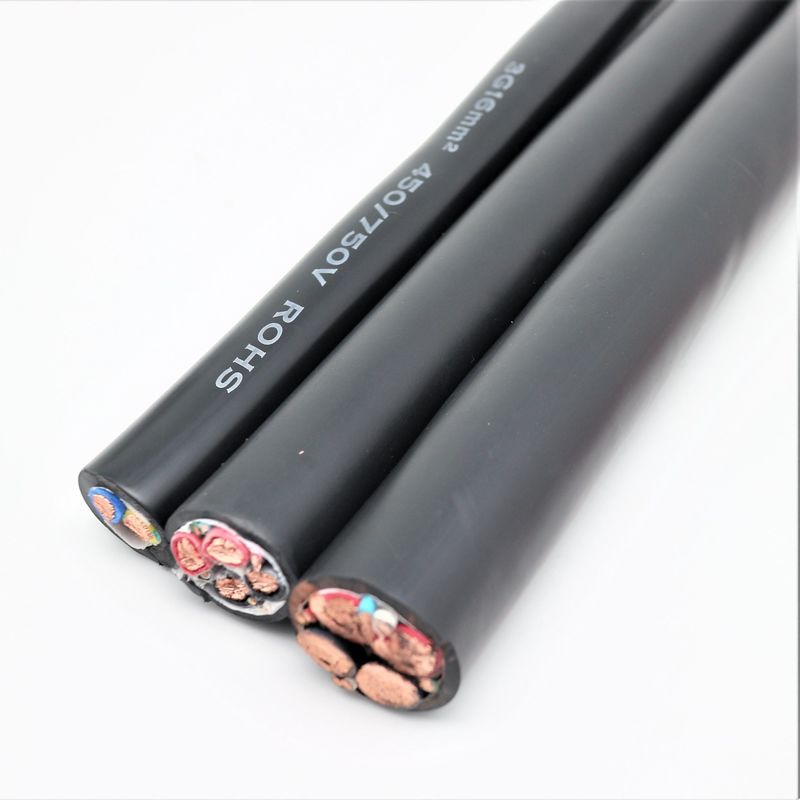

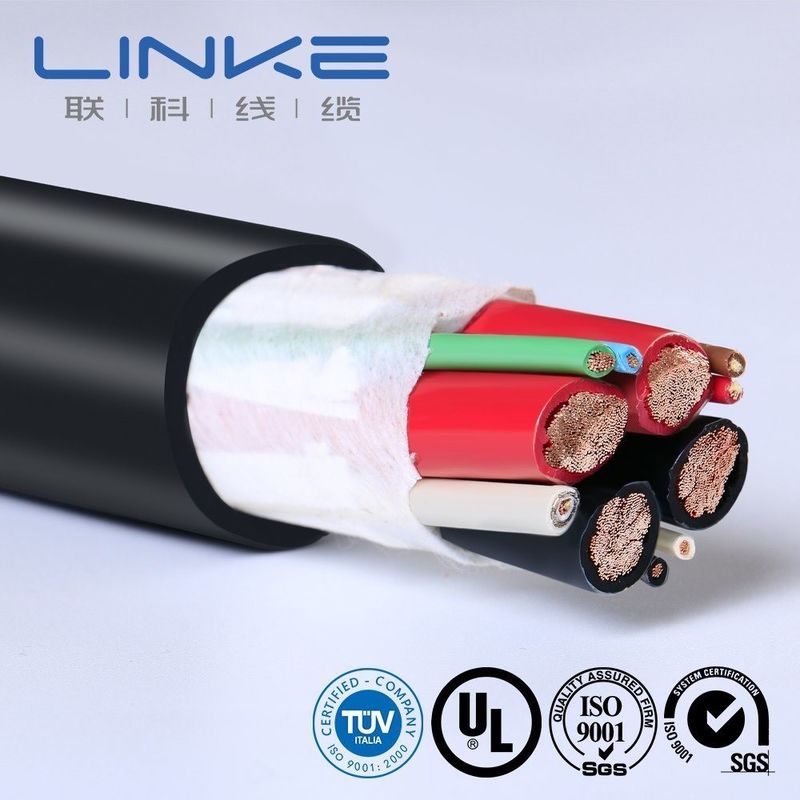

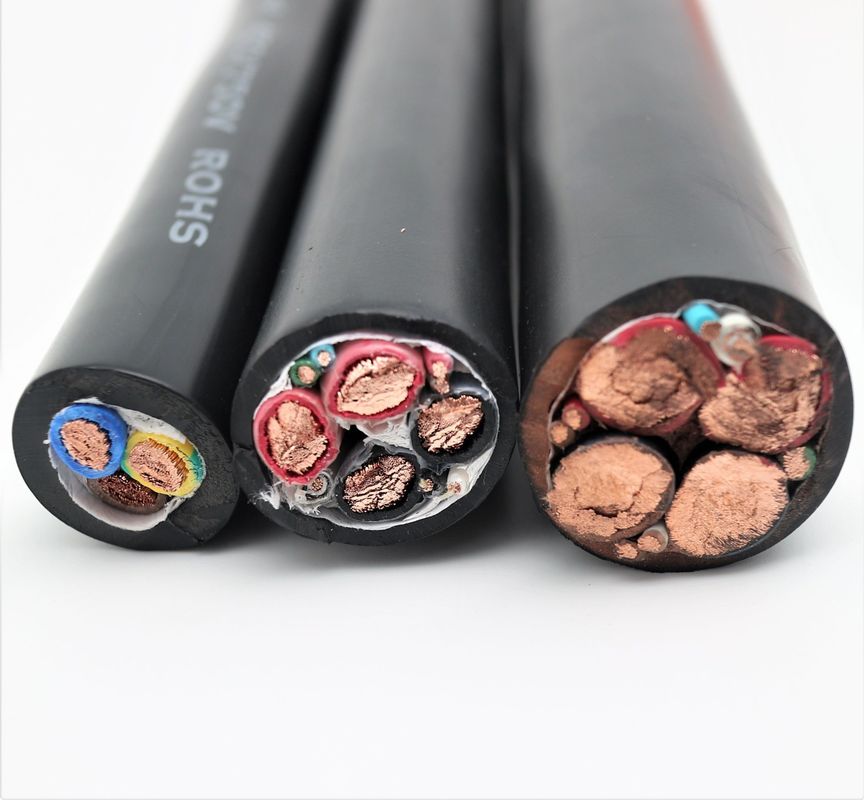

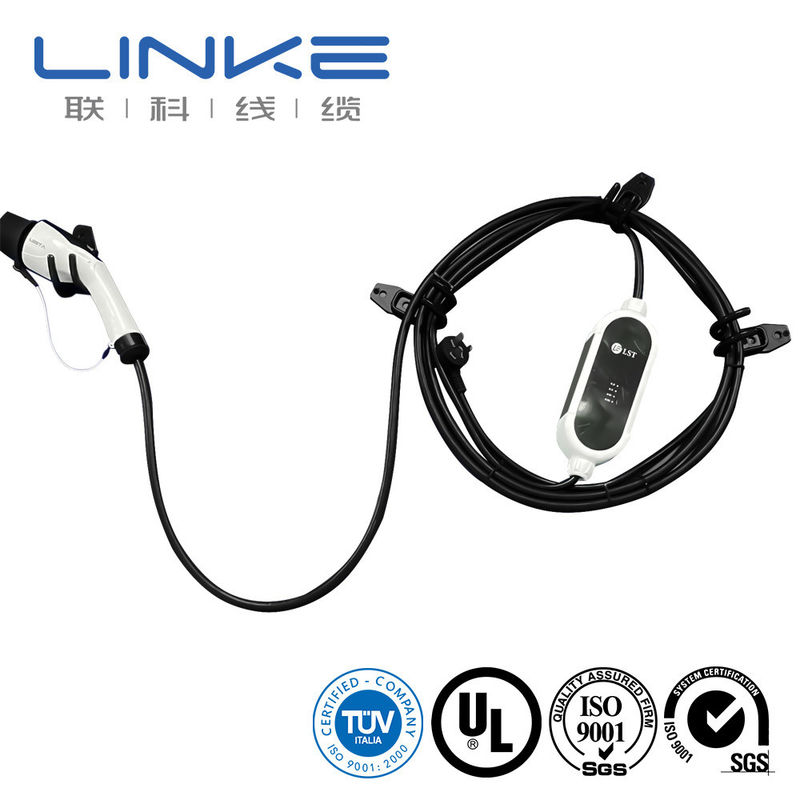

Cavo di prolunga per la ricarica di veicoli elettrici EVDC-RS90s90 ad alta flessibilità
Cavo di prolunga di alta qualità progettato per applicazioni di ricarica di veicoli elettrici, caratterizzato da elevata flessibilità e durata.
Linke cable technology (DongGuan) Co. Ltd. si concentra su R&S e fornisce soluzioni professionali per cavi e fili, specialmente per clienti di diversi settori. Include:
- Cavo per robot umanoide,
- Cavo di alimentazione/dati AI,
- Cavo per semiconduttori/cavo per automazione industriale,
- Cavo sensore,
- Cavo per nuove energie,
- Filo per bellezza medica,
- Cavo filo UL,
Linke Cable ha capacità di sviluppo prodotto e capacità tecniche diversificate per supportare le esigenze diversificate dei clienti. Abbiamo ottenuto le seguenti autorizzazioni di prodotto: UL 758, CCC, RoHs, REACH, CE; Abbiamo ottenuto i seguenti sistemi di gestione della qualità: ISO 9001-2015 (tutti i prodotti); ISO 13485 (apparecchi e strumenti medici), IATF 16949 (industria automobilistica)
Laboratorio Indipendente • Attrezzature di Test Complete • Controllo Qualità Completo
Testiamo ogni prodotto secondo standard rigorosi per garantire qualità superiore e prestazioni affidabili.
Gestiamo un laboratorio di test di qualità indipendente con strutture di test complete e procedure standardizzate. Il nostro set completo di standard di test del prodotto copre tutti i principali indicatori di prestazione e sicurezza. Attraverso un'ispezione sistematica e rigorosa, controlliamo efficacemente la qualità del prodotto, riduciamo i rischi e ti forniamo prodotti sicuri, stabili e di alta qualità di cui ti puoi fidare.
| N. |
Articolo di prova |
Condizione di prova |
Requisito di prova |
Dati di prova |
Risultato |
| 1 |
Ispezione strutturale |
1. Conforme alla tabella delle dimensioni del filo2. Spessore minimo ≥ 80% dello spessore medio |
Conforme alla tabella delle dimensioni del filo |
Fare riferimento al record di test |
Superato |
| 2 |
Shock termico |
Avvolgere il campione su un'asta di ferro di dimensioni specificate, collocare in un forno di invecchiamento alla temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione |
Nessuna crepa sulla superficie del campione |
Nessuna crepa |
Superato |
| 3 |
Deformazione a caldo |
1. Misurare lo spessore del campione (marcare la posizione di misurazione)2. Collocare il campione e il dispositivo di test in un forno di invecchiamento per il preriscaldamento alla temperatura specificata per 1 ora3. Collocare il campione sotto la colonna di pressione del dispositivo di test per 1 ora4. Rimesurare lo spessore del campione nella stessa posizione |
1. Il campione non deve essere crepato dalla colonna di pressione o esporre il conduttore2. Riduzione dello spessore ≤ 50% |
Fare riferimento al record di test |
Superato |
| 4 |
FT2 |
Applicare una fiamma standard ad un'altezza di 125 mm una volta |
1. La fiamma non deve propagarsi lungo la sua lunghezza2. La fiamma non deve diffondersi a materiali infiammabili vicini |
Fare riferimento al record di test |
Superato |
| 5 |
Invecchiamento |
1. Prendere cinque sezioni di guaina lunghe 200 mm2. Collocare i campioni in un forno di invecchiamento a 158°C per 168 ore3. Dopo aver estratto i campioni, collocarli a temperatura ambiente 23±5°C per 16 ore, quindi testare l'allungamento a rottura e la resistenza alla trazione |
1. Allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento2. Resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm², resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento |
Fare riferimento al record di test |
Superato |
| 6 |
Piegatura a freddo |
Conservare il campione in una scatola a bassa temperatura alla temperatura specificata per 4 ore, avvolgere il campione su un'asta di ferro di dimensioni specificate con spire specificate, completare l'avvolgimento entro 30 secondi dopo aver estratto il campione dalla scatola a bassa temperatura |
Nessuna crepa sulla superficie del campione |
Nessuna crepa |
Superato |
| 7 |
Resistenza del conduttore |
Misurare la resistenza di un conduttore centrale di un metro con un misuratore di resistenza DC |
A 20°C, resistenza di 8 AWG ≤ 2,23 Ω/km |
Fare riferimento al record di test |
Superato |
Parametri strutturali
| Categoria |
Specifiche del filo |
Corrente di riferimento (A) |
Diametro (mm) |
| UL: EVE, EVT 600V |
3×16AWG |
12 |
10,8 |
| 3×14AWG |
16 |
13,4 |
| 3×16AWG+2×18AWG |
12 |
12,1 |
| 3×14AWG+2×18AWG |
16 |
13,9 |
Specifiche tecniche
| CARATTERISTICHE ELETTRICHE |
PROPRIETÀ FISICHE |
| Tensione nominale: DC 1000V |
Resistenza alla trazione: ≥20MPa |
Temperatura nominale: Guaina -40~90°C
Isolamento -40~125°C |
Allungamento: ≥300% |
Conduttore: Filo di rame ricotto flessibile
Isolamento: Silicone
Opzioni colore: Guaina nera, arancione, rossa o gialla blu, isolata singola e doppia
Dimensioni in SQ MM (stile europeo): Da 4 mm² a 240 mm²
Dimensioni AWG (stile nordamericano): 0AWG-10AWG
Intervallo di temperatura: -60°C a 200°C
Profilo del produttore
Linke Cable Technology Co., Ltd è un fornitore leader di cavi in Cina con oltre 10 anni di esperienza in R&S, produzione e commercializzazione di fili e cavi. Siamo specializzati in cavi per la ricarica di veicoli elettrici e forniamo soluzioni di cavi personalizzate in tutto il mondo.
| Marca |
LINKE |
Sezione trasversale (mm²) |
0,01-500 mm² |
| Calibro del filo (AWG) |
[es. 24AWG, 28AWG] |
Conduttore |
Rame stagnato / rame nudo, in base ai requisiti del cliente |
| Materiale isolante |
PVC/TPU/gomma siliconica/PE/PP/XLPE/Nylon/altro |
Materiale guaina |
[PVC/PU/gomma/treccia/ecc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/ecc. |
Lunghezza personalizzata |
[es. 1m, 3ft, 5m ±5% di tolleranza] |
| Tipo di cavo |
[Medico/Alimentazione/Audio/Coassiale/Elettrico/Automotive/Accumulo di energia//ecc.] |
Schermatura |
[Schermato/Non schermato/Schermatura a treccia] |
| Impedenza |
[es. 75Ω (per cavi coassiali)] |
Stampa/Logo |
[Testo/Etichetta/Logo, max. 20 caratteri] |
| Raggio di curvatura |
[es. ≥5× diametro cavo] |
Corrente nominale |
[es. 5A] |
| Tensione nominale |
[es. 30V AC/DC] |
Materiale connettore |
[Placcato oro/Placcato nichel/Ottone/ecc.] |
| Connettori |
[es. USB Type-C, Jack 3,5 mm, RJ45] |
Guaina |
XLPE o PE o PVC GOMMA |
| Tempo di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/Bianco/Rosso/Pantone personalizzato/ecc.] |
| temperatura |
Meno 70°C a 350°C (-70°C ~ 350°C) |
Pacchetto |
Rotolo/scatola/piastra/Personalizzato |
| Servizi di supporto |
cavo personalizzato, soluzioni end-to-end, inclusi taglio preciso, crimpatura e installazione di capicorda (specificare materiale, es. rame/nichelato) |
Le nostre certificazioni
I nostri prodotti soddisfano i seguenti standard internazionali:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conduttore singolo, isolamento termoplastico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Materiale di cablaggio per elettrodomestici
Singolo isolato in PVC estruso, nominale 105°C, 1000V, Classe I, Gruppo A, B, o AB, FT1 e/o FT2
Cavo con guaina non integrale in PVC estruso, nominale 105°C, 1000V, Classe I, Classe o Classe I/II, Gruppo A, B, o AB, FT1 e/o FT2
Cavo con guaina non integrale in TPU estruso, nominale 80°C, 300V, Classe I, Classe o Classe I/II, Gruppo A, B, o AB, FT1 e/o FT2
Domande frequenti
Siete un produttore o una società commerciale?
Siamo un produttore professionale. Possiamo controllare il tuo ordine dall'inizio alla fine. Benvenuti a visitarci.
Come posso ottenere un campione per testare la tua qualità?
I campioni sono gratuiti per te. I nuovi clienti sono tenuti a pagare il costo del corriere.
Qual è la tua quantità minima d'ordine?
Normalmente 100m. Tuttavia, il cavo è molto pesante. È meglio ordinare una quantità adeguata per evitare il costo elevato del trasporto.
