Panoramica del prodotto

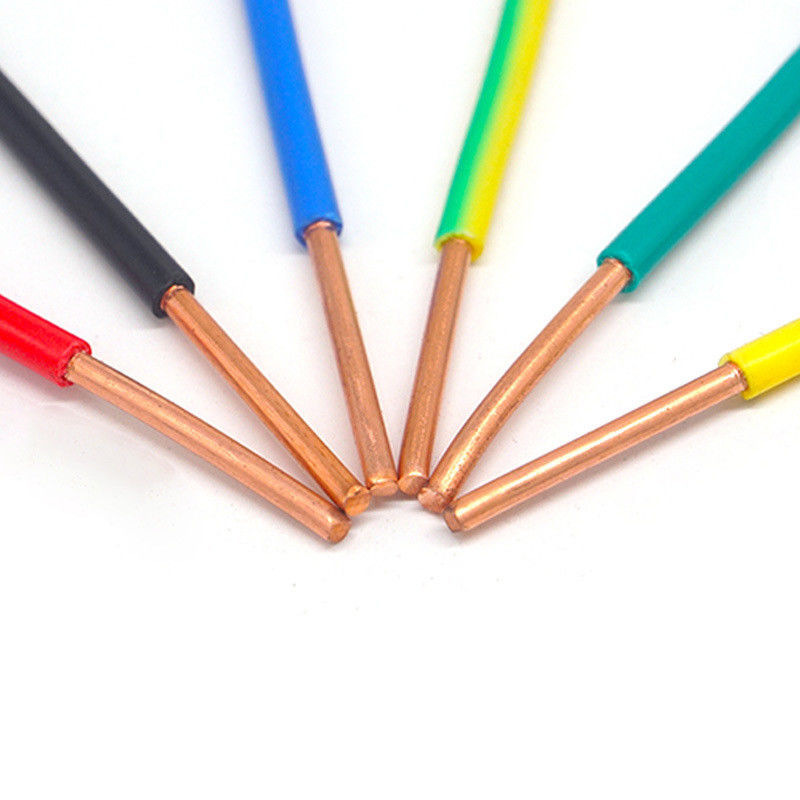

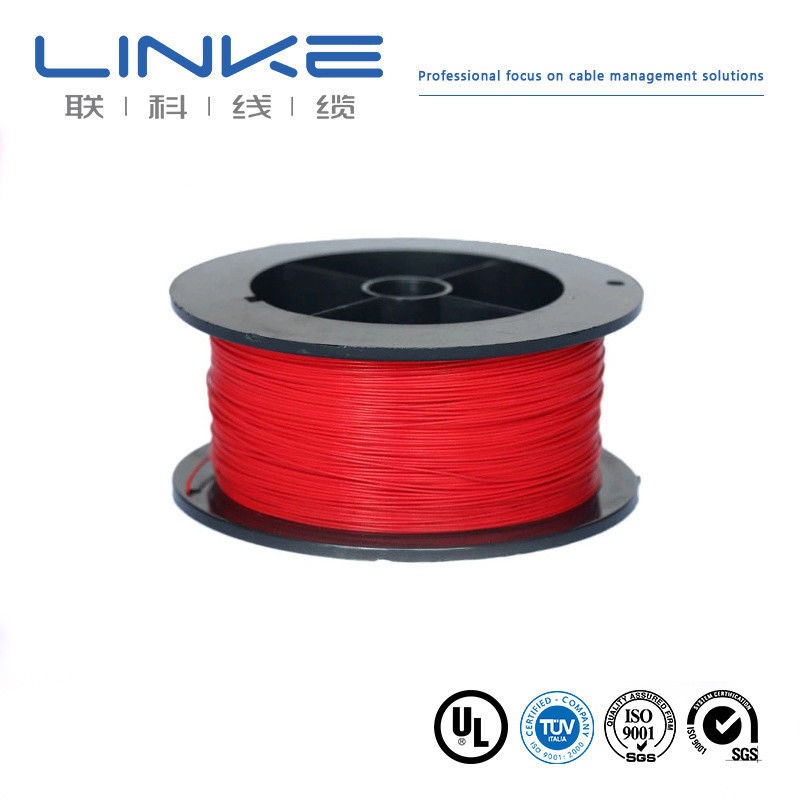

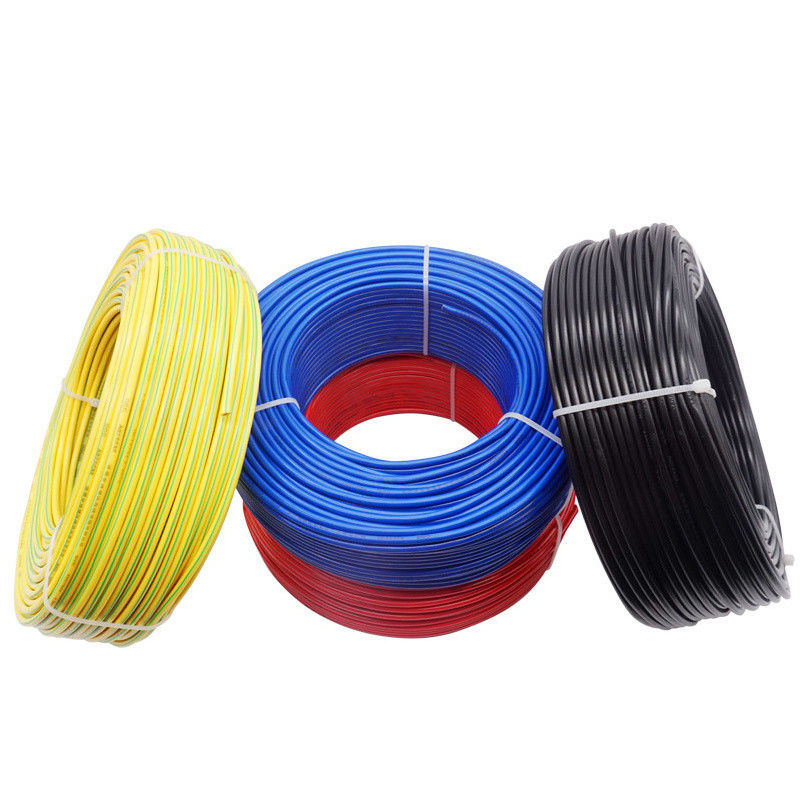

Cavo elettrico per cablaggio domestico in rame a filo tondo PVC disponibile nelle misure 1,5 mm, 2,5 mm, 4 mm, 6 mm e 10 mm per installazioni elettriche affidabili.
Clicca per esplorare i nostri prodotti di tendenza. Godono di grande popolarità in tutto il mondo con prestazioni stabili e consegna rapida.
Linke cable technology (DongGuan) Co. Ltd. si concentra su R&S e
fornisce soluzioni professionali per cavi e fili, specialmente per
clienti di diversi settori. Include:
Cavo per robot umanoide,
Cavo di alimentazione/dati AI,
Cavo semiconduttore/cavo per automazione industriale,
Cavo sensore,
Cavo per nuova energia,
Filo per bellezza medica,
Cavo filo UL,
Linke Cable ha capacità di sviluppo prodotto e capacità tecniche diversificate per supportare
esigenze diversificate dei clienti. Abbiamo ottenuto le seguenti autorizzazioni di prodotto: UL 758, CCC, RoHS, REACH, CE; Abbiamo
ottenuto i seguenti sistemi di gestione della qualità: ISO 9001-2015 (tutti i prodotti); ISO 13485
(Apparecchi e strumenti medici), IATF 16949 (industria automobilistica)
Laboratorio indipendente • Apparecchiature di prova complete • Controllo qualità completo
Testiamo ogni prodotto secondo standard rigorosi per garantire qualità superiore e prestazioni affidabili.
Gestiamo un laboratorio di prova qualità indipendente con strutture di prova complete e procedure standardizzate. Il nostro set completo di standard di prova del prodotto copre tutti i principali indicatori di prestazione e sicurezza. Attraverso un'ispezione sistematica e rigorosa, controlliamo efficacemente la qualità del prodotto, riduciamo i rischi e ti forniamo prodotti sicuri, stabili e di alta qualità di cui ti puoi fidare.
| N. |
Elemento di prova |
Condizione di prova |
Requisito di prova |
Dati di prova |
Risultato |
| 1 |
Ispezione strutturale |
1. Conformarsi alla tabella delle dimensioni del filo2. Spessore minimo ≥ 80% dello spessore medio |
Conforme alla tabella delle dimensioni del filo |
Vedi record di prova |
Superato |
| 2 |
Shock termico |
Avvolgere il campione su un'asta di ferro di dimensioni specificate, collocare in un forno di invecchiamento alla temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione |
Nessuna crepa sulla superficie del campione |
Nessuna crepa |
Superato |
| 3 |
Deformazione a caldo |
1. Misurare lo spessore del campione (marcare la posizione di misurazione)2. Collocare il campione e il dispositivo di prova in un forno di invecchiamento per il preriscaldamento alla temperatura specificata per 1 ora3. Collocare il campione sotto la colonna di pressione del dispositivo di prova per 1 ora4. Rimesurare lo spessore del campione nella stessa posizione |
1. Il campione non deve essere crepato dalla colonna di pressione o esporre il conduttore2. Riduzione dello spessore ≤ 50% |
Vedi record di prova |
Superato |
| 4 |
FT2 |
Applicare una fiamma standard ad un'altezza di 125 mm una volta |
1. La fiamma non deve propagarsi lungo la sua lunghezza2. La fiamma non deve diffondersi a materiali infiammabili vicini |
Vedi record di prova |
Superato |
| 5 |
Invecchiamento |
1. Prendere cinque sezioni di guaina lunghe 200 mm2. Collocare i campioni in un forno di invecchiamento a 158°C per 168 ore3. Dopo aver estratto i campioni, collocarli a temperatura ambiente 23±5°C per 16 ore, quindi testare l'allungamento a rottura e la resistenza alla trazione |
1. Allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento2. Resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm², resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento |
Vedi record di prova |
Superato |
| 6 |
Piegatura a freddo |
Conservare il campione in una scatola a bassa temperatura alla temperatura specificata per 4 ore, avvolgere il campione su un'asta di ferro di dimensioni specificate con spire specificate, completare l'avvolgimento entro 30 secondi dopo aver estratto il campione dalla scatola a bassa temperatura |
Nessuna crepa sulla superficie del campione |
Nessuna crepa |
Superato |
| 7 |
Resistenza del conduttore |
Misurare la resistenza di un conduttore di un metro con un misuratore di corrente continua |
A 20°C, resistenza di 8 AWG ≤ 2,23 Ω/km |
Vedi record di prova |
Superato |
| Marca |
LINKE |
Sezione trasversale (mm²) |
0,01-500 mm² |
| Calibro del filo (AWG) |
[es. 24 AWG, 28 AWG] |
Conduttore |
Rame stagnato / rame nudo, in base ai requisiti del cliente |
| Materiale isolante |
PVC/TPU/gomma siliconica/PE/PP/XLPE/Nylon/altro |
Materiale guaina |
[PVC/PU/gomma/treccia/ecc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/ecc. |
Lunghezza personalizzata |
[es. 1m, 3 piedi, 5m ±5% di tolleranza] |
| Tipo di cavo |
[Medico/Alimentazione/Audio/Coassiale/Elettrico/Automotive/Accumulo di energia//ecc.] |
Schermatura |
[Schermato/Non schermato/Schermatura a treccia] |
| Impedenza |
[es. 75 Ω (per cavi coassiali)] |
Stampa/Logo |
[Testo/Etichetta/Logo, massimo 20 caratteri] |
| Raggio di curvatura |
[es. ≥5× diametro cavo] |
Corrente nominale |
[es. 5A] |
| Tensione nominale |
[es. 30V AC/DC] |
Materiale connettore |
[Placcato oro/Placcato nichel/Ottone/ecc.] |
| Connettori |
[es. USB Type-C, Jack da 3,5 mm, RJ45] |
Guaina |
XLPE o PE o PVC GOMMA |
| Tempo di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/Bianco/Rosso/Pantone personalizzato/ecc.] |
| Temperatura |
Da -70°C a 350°C (-70°C ~ 350°C) |
Pacchetto |
Rotolo/scatola/lastra/Personalizzato |
| Servizi di supporto |
cavo personalizzato, soluzioni end-to-end, inclusi taglio preciso, crimpatura e installazione di capicorda (specificare materiale, es. rame/nichelato) |
Standard e caratteristiche del prodotto
Standard di prodotto
Prodotti secondo gli standard GB/T19666-2005, GB/T5023-2008 e JB/T8734-2012 per cavi ignifughi e resistenti al fuoco.
Caratteristiche chiave del cavo
- Tensione nominale: Uo/U è 450/750V, 300/500V
- Temperatura nominale: i cavi a 105°C sopportano fino a 105°C, altri modelli fino a 70°C
Applicazioni
Adatto per centrali elettriche, elettrodomestici, strumenti e apparecchiature di telecomunicazione con tensione nominale di 450/750V e inferiore.
Specifiche tecniche
| Tensione (V) |
Sezione (mm²) |
Conduttori |
Diametro massimo (mm) |
Resistenza DC (Ω/km) |
Resistenza di isolamento (MΩ*km) |
Capacità di corrente (A) |
Peso (kg/km) |
| 300/500 |
0,5 |
1 |
2,3 |
36 |
0,015 |
13 |
8,3 |
| 300/500 |
0,75 |
7 |
2,6 |
24,5 |
0,012 |
17 |
10,9 |
| 300/500 |
0,75 |
1 |
2,7 |
24,5 |
0,014 |
17 |
11,8 |
| 300/500 |
1 |
7 |
2,8 |
18,1 |
0,011 |
20 |
13,7 |
| 300/500 |
1 |
1 |
3 |
18,1 |
0,013 |
20 |
14,8 |
| 450/750 |
1,5 |
1 |
3,2 |
12,1 |
0,011 |
25 |
20,0 |
| 450/750 |
1,5 |
7 |
3,3 |
12,1 |
0,01 |
25 |
21,3 |
| 450/750 |
2,5 |
1 |
3,9 |
7,41 |
0,01 |
34 |
31,5 |
| 450/750 |
2,5 |
7 |
4 |
7,41 |
0,009 |
34 |
34,4 |
| 450/750 |
4 |
1 |
4,4 |
4,61 |
0,0085 |
44 |
46,8 |
| 450/750 |
4 |
7 |
4,6 |
4,61 |
0,0077 |
44 |
48,1 |
| 450/750 |
6 |
1 |
5 |
3,08 |
0,007 |
58 |
65,1 |
| 450/750 |
6 |
7 |
5,2 |
3,08 |
0,0065 |
58 |
68,8 |
| 450/750 |
10 |
7 |
6,7 |
1,83 |
0,0065 |
79 |
111 |
| 450/750 |
16 |
7 |
7,8 |
1,15 |
0,005 |
111 |
166 |
| 450/750 |
25 |
7 |
9,7 |
0,727 |
0,005 |
146 |
263 |
| 450/750 |
35 |
7 |
10,9 |
0,524 |
0,004 |
180 |
356 |
| 450/750 |
50 |
19 |
12,8 |
0,387 |
0,0045 |
228 |
487 |
| 450/750 |
70 |
19 |
14,6 |
0,268 |
0,0035 |
281 |
679 |
| 450/750 |
95 |
19 |
17,1 |
0,193 |
0,0035 |
344 |
932 |
| 450/750 |
120 |
37 |
18,8 |
0,153 |
0,0032 |
397 |
1163 |
| 450/750 |
150 |
37 |
20,9 |
0,124 |
0,0032 |
456 |
1424 |
| 450/750 |
185 |
37 |
23,3 |
0,0991 |
0,0032 |
519 |
1789 |
| 450/750 |
240 |
61 |
26,6 |
0,0754 |
0,0032 |
592 |
2335 |
| 450/750 |
300 |
61 |
29,6 |
0,0601 |
0,003 |
685 |
2924 |
| 450/750 |
400 |
61 |
33,2 |
0,047 |
0,0028 |
799 |
3750 |
Certificazioni e conformità
I nostri prodotti soddisfano i seguenti standard internazionali:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conduttore singolo, isolamento termoplastico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Materiale di cablaggio per elettrodomestici
Singolo isolato in PVC estruso, nominale 105°C, 1000V, Classe I, Gruppo A, B o AB, FT1 e/o FT2
Cavo con guaina non integrale in PVC estruso, nominale 105°C, 1000V, Classe I, Classe o Classe I/II, Gruppo A, B o AB, FT1 e/o FT2
Cavo con guaina non integrale in TPU estruso, nominale 80°C, 300V, Classe I, Classe o Classe I/II, Gruppo A, B o AB, FT1 e/o FT2
Materiale di cablaggio per elettrodomestici CNR
- Singolo isolato in PVC estruso, nominale 105°C, 1000V, Classe I, Gruppo A, B o AB, FT1 e/o FT2
- Cavo con guaina non integrale in PVC estruso, nominale 105°C, 1000V, Classe I, Classe o Classe I/II, Gruppo A, B o AB, FT1 e/o FT2
Domande frequenti
1. Siete un produttore o una società commerciale?
Siamo un produttore professionale. Possiamo controllare il tuo ordine dall'inizio alla fine. Benvenuti a trovarci. Verremo a prendervi a Shenzhen.
2. Come posso ottenere un campione per testare la tua qualità?
I campioni sono gratuiti per te. Ci si aspetta che i nuovi clienti paghino il costo del corriere.
3. Qual è la tua quantità minima d'ordine?
Normalmente 100m. Tuttavia, il cavo è molto pesante. È meglio ordinare una quantità adeguata per evitare il costo elevato del trasporto. Il trasporto marittimo è l'opzione migliore.
4. Posso ottenere uno sconto?
Dipende dalla tua quantità. Possiamo fare uno sconto e coprire il trasporto. Si prega gentilmente di contattarci.
5. La tua azienda accetta la produzione OEM?
Sì, possiamo stampare il nome della tua azienda e persino personalizzare la scheda di qualità per promuovere la tua azienda.
