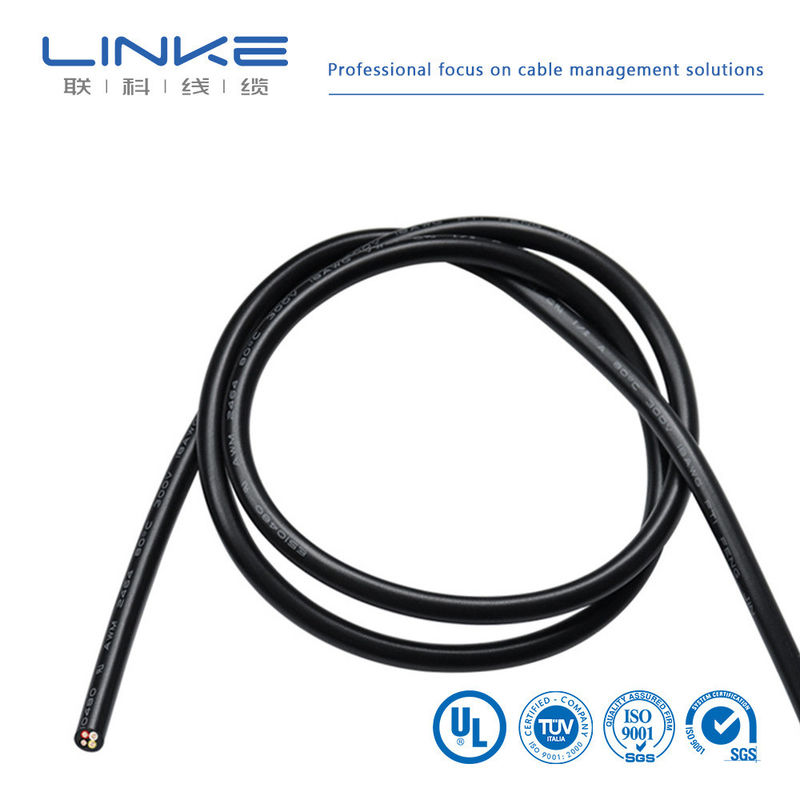

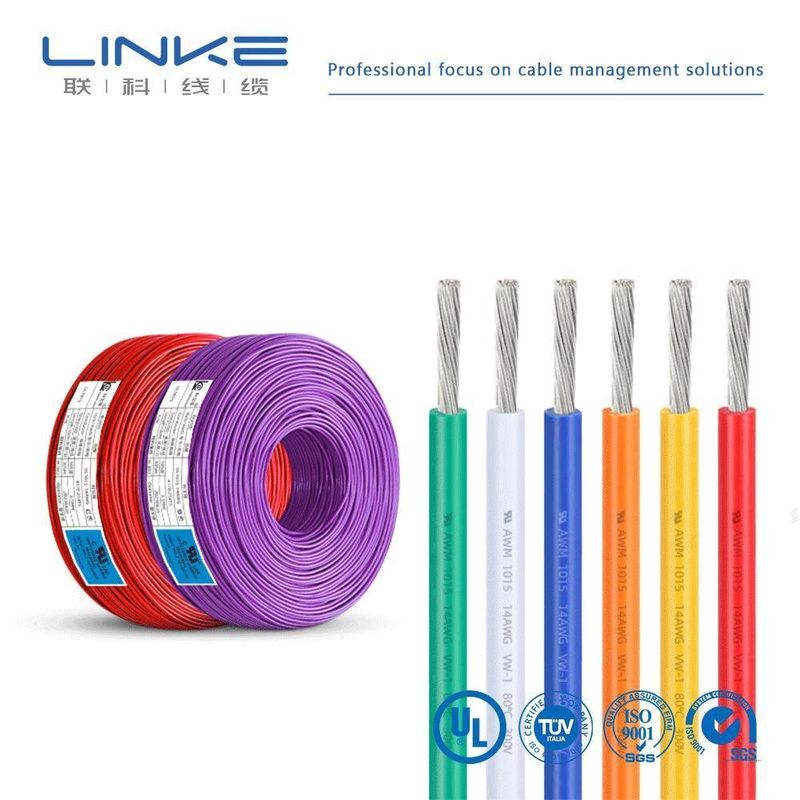

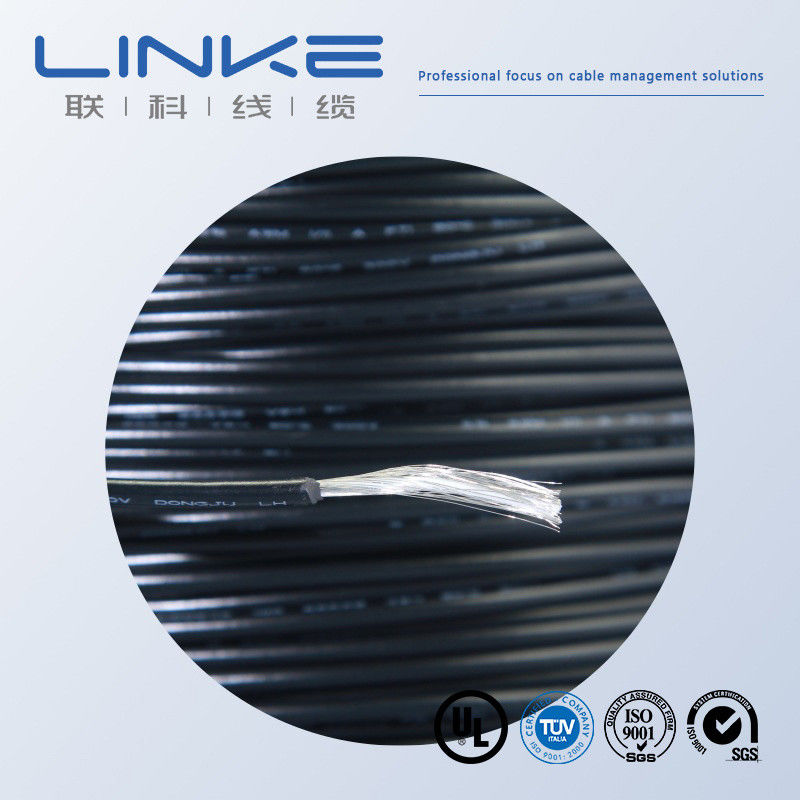

Cavo Monopolare Isolato in PVC Stagnato UL1569
Cavo monopolare stagnato isolato in PVC certificato UL, progettato per applicazioni di cablaggio elettronico, conforme agli standard UL758/UL1581.
Clicca per esplorare i nostri prodotti di tendenza. Godono di grande popolarità in tutto il mondo con prestazioni stabili e consegna rapida.
Linke cable technology (DongGuan) Co. Ltd. si concentra su R&S e fornisce soluzioni professionali per cavi e fili, specialmente per clienti di diversi settori. Include:
- Cavo per robot umanoide
- Cavo di alimentazione/dati AI
- Cavo semiconduttore/cavo per automazione industriale
- Cavo sensore
- Cavo per nuova energia
- Filo per bellezza medica
- Cavo filo UL
Linke Cable ha capacità di sviluppo prodotto diversificate e capacità tecniche per supportare le esigenze diversificate dei clienti. Abbiamo ottenuto le seguenti autorizzazioni di prodotto: UL 758, CCC, RoHS, REACH, CE; Abbiamo ottenuto i seguenti sistemi di gestione della qualità: ISO 9001-2015 (tutti i prodotti); ISO 13485 (apparecchi e strumenti medici), IATF 16949 (industria automobilistica)
Laboratorio Indipendente • Attrezzature di Test Complete • Controllo Qualità Completo
Testiamo ogni prodotto secondo standard rigorosi per garantire qualità superiore e prestazioni affidabili.
Gestiamo un laboratorio di test di qualità indipendente con attrezzature di test complete e procedure standardizzate. Il nostro set completo di standard di test del prodotto copre tutti gli indicatori chiave di prestazione e sicurezza. Attraverso un'ispezione sistematica e rigorosa, controlliamo efficacemente la qualità del prodotto, riduciamo i rischi e ti forniamo prodotti sicuri, stabili e di alta qualità di cui ti puoi fidare.
| N. |
Articolo di Test |
Condizione di Test |
Requisito di Test |
Dati di Test |
Risultato |
| 1 |
Ispezione Strutturale |
1. Conforme alla tabella delle dimensioni del filo
2. Spessore minimo ≥ 80% dello spessore medio |
Conforme alla tabella delle dimensioni del filo |
Vedi record di test |
Superato |
| 2 |
Shock Termico |
Avvolgere il campione su un'asta di ferro di dimensioni specificate, collocare in un forno di invecchiamento alla temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione |
Nessuna crepa sulla superficie del campione |
Nessuna crepa |
Superato |
| 3 |
Deformazione a Caldo |
1. Misurare lo spessore del campione (marcare la posizione di misurazione)
2. Collocare il campione e il dispositivo di test in un forno di invecchiamento per il preriscaldamento alla temperatura specificata per 1 ora
3. Collocare il campione sotto la colonna di pressione del dispositivo di test per 1 ora
4. Rimesurare lo spessore del campione nella stessa posizione |
1. Il campione non deve essere crepato dalla colonna di pressione o esporre il conduttore
2. Riduzione dello spessore ≤ 50% |
Vedi record di test |
Superato |
| 4 |
FT2 |
Applicare una fiamma standard ad un'altezza di 125 mm una volta |
1. La fiamma non deve propagarsi lungo la sua lunghezza
2. La fiamma non deve diffondersi a materiali infiammabili vicini |
Vedi record di test |
Superato |
| 5 |
Invecchiamento |
1. Prendere cinque sezioni di guaina lunghe 200 mm
2. Collocare i campioni in un forno di invecchiamento a 158°C per 168 ore
3. Dopo aver estratto i campioni, collocarli a temperatura ambiente 23±5°C per 16 ore, quindi testare l'allungamento a rottura e la resistenza alla trazione |
1. Allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento
2. Resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm², resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento |
Vedi record di test |
Superato |
| 6 |
Piegatura a Freddo |
Conservare il campione in una scatola a bassa temperatura alla temperatura specificata per 4 ore, avvolgere il campione su un'asta di ferro di dimensioni specificate con spire specificate, completare l'avvolgimento entro 30 secondi dopo aver estratto il campione dalla scatola a bassa temperatura |
Nessuna crepa sulla superficie del campione |
Nessuna crepa |
Superato |
| 7 |
Resistenza del Conduttore |
Misurare la resistenza di un conduttore di un metro con un misuratore di resistenza DC |
A 20°C, resistenza di 8 AWG ≤ 2,23 Ω/km |
Vedi record di test |
Superato |
Specifiche del Prodotto
Numero Stile UL: 1569
Tensione Nominale: 300V
Temperatura Nominale: 105°C
Standard: UL758/UL1581
Marcatura: E364879 AWM 1569 AWG VW-1 105°C 300V C AWM I A 105°C 300V FT1 Linke Cable
Applicazioni
Cablaggio interno di elettrodomestici e apparecchiature elettroniche.
Specifiche Tecniche
| Dimensione Conduttore (AWG) |
Costruzione (N./mm) |
Diametro (mm) |
Spessore Nominale (mm) |
Diametro (mm) |
Resistenza Massima Conduttore (Ω/KM)
Rame Nudo |
Resistenza Massima Conduttore (Ω/KM)
Rame Stagnato |
| 32 |
7/0.08 |
0.24 |
0.38 |
1.00±0.05 |
563.5 |
588.9 |
| 30 |
7/0.10 |
0.30 |
0.38 |
1.10±0.05 |
354 |
381 |
| 28 |
7/0.127 |
0.38 |
0.38 |
1.20±0.10 |
223 |
239 |
| 26 |
7/0.16 |
0.48 |
0.38 |
1.30±0.10 |
140 |
150 |
| 24 |
7/0.20 |
0.60 |
0.38 |
1.40±0.10 |
87.6 |
94.2 |
| 22 |
7/0.254 |
0.78 |
0.38 |
1.60±0.10 |
55.4 |
59.4 |
| 20 |
26/0.16 |
0.94 |
0.38 |
1.80±0.10 |
34.6 |
36.7 |
| 18 |
41/0.16 |
1.18 |
0.38 |
2.10±0.10 |
21.8 |
23.2 |
| 16 |
26/0.254 |
1.49 |
0.38 |
2.40±0.10 |
13.7 |
14.6 |
| 14 |
41/0.254 |
1.88 |
0.38 |
2.80±0.10 |
8.62 |
8.96 |
| 12 |
65/0.254 |
2.36 |
0.38 |
3.30±0.10 |
5.43 |
5.64 |
| 10 |
105/0.254 |
3.00 |
0.38 |
3.90±0.15 |
3.409 |
3.546 |

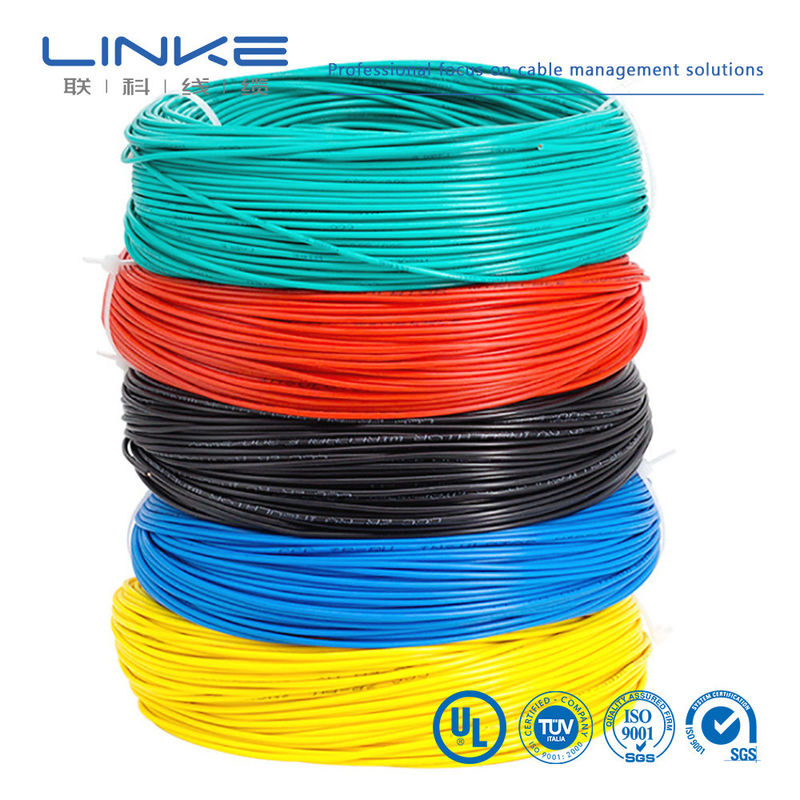

Colori Disponibili
Nero, Marrone, Rosso, Arancione, Giallo, Verde, Blu, Viola, Grigio, Bianco, Giallo/Verde, Trasparente
Opzioni di Personalizzazione
Le specifiche del filo possono essere personalizzate in base alle tue esigenze specifiche.
Caratteristiche del Prodotto
- Conduttore: Filo di rame ricotto flessibile nudo
- Opzioni di Isolamento: PVC, TPU, XLPE, Silicone
- Colori Guaina: Scelta di Nero, Arancione, Rosso, Giallo, Blu - isolamento singolo e doppio
- Dimensioni SQ MM (stile europeo): 0.1-100SQ
- Dimensioni AWG (stile nordamericano): 1AWG-30AWG
- Intervallo di Temperatura: -60°C a 200°C
| Marca |
LINKE |
Sezione Trasversale (mm²) |
0.01-500mm² |
| Calibro Filo (AWG) |
[es. 24AWG, 28AWG] |
Conduttore |
Rame stagnato / rame nudo, in base alle esigenze del cliente |
| Materiale isolante |
PVC/TPU/gomma siliconica/PE/PP/XLPE/Nylon/altro |
Materiale Guaina |
[PVC/PU/Gomma/Treccia/ecc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/ecc. |
Lunghezza Personalizzata |
[es. 1m, 3ft, 5m ±5% tolleranza] |
| Tipo di Cavo |
[Medico/Alimentazione/Audio/Coassiale/Elettrico/Automotive/Accumulo energia//ecc.] |
Schermatura |
[Schermato/Non schermato/Schermatura a treccia] |
| Impedenza |
[es. 75Ω (per cavi coassiali)] |
Stampa/Logo |
[Testo/Etichetta/Logo, max. 20 caratteri] |
| Raggio di Curvatura |
[es. ≥5× diametro cavo] |
Corrente Nominale |
[es. 5A] |
| Tensione Nominale |
[es. 30V AC/DC] |
Materiale Connettore |
[Placcato oro/Placcato nichel/Ottone/ecc.] |
| Connettori |
[es. USB Type-C, Jack 3.5mm, RJ45] |
Guaina |
XLPE o PE o PVC GOMMA |
| Tempo di Consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/Bianco/Rosso/Pantone personalizzato/ecc.] |
| temperatura |
Meno 70°C a 350°C (-70°C ~ 350°C) |
Pacchetto |
Rotolo/scatola/piastra/Personalizzato |
| Servizi di Supporto |
cavo personalizzato, soluzioni end-to-end, inclusi taglio preciso, crimpatura e installazione di capicorda (specificare materiale, es. rame/placcato nichel) |
Profilo Aziendale
Linke Cable Technology Co., Ltd, produttore di fili e cavi, è un fornitore leader di cavi in Cina con oltre 10 anni di esperienza in R&S, produzione e marketing. Forniamo vari cavi e soluzioni di cavi personalizzati in tutto il mondo.
Specializzazioni
Cavo di ricarica EV, cavo medicale, cavo in silicone, cavo a molla, cavo intrecciato, cavo a doppio filo, filo UL, cavo automobilistico e altro ancora.
In Linke Cable, utilizziamo un approccio ingegnere-a-ingegnere per sviluppare cavi migliori per i clienti e migliorare la qualità della vita.
Certificazioni UL
Monopolare, Isolamento Termoplastico
1007
1330
1333
1591
1723
10064
10369
1015
1331
1569
1592
1672
10012
10269
1185
1332
1577
1901
10070
10483
Multiconduttore, Isolamento Termoplastico
2095
2129
2468
2586
2725
20233
20280
20963
2103
2463
2517
2587
2835
20276
20549
21198
2104
2464
2576
2661
2919
20279
20886
21664
Monopolare, Isolamento Termoindurente
3075
3173
3320
3386
3530
3689
30005
3123
3212
3321
3398
3577
3702
3132
3266
3331
3512
3644
3817
3135
3271
3385
3529
3674
3886
Domande Frequenti
Siete un produttore o una società commerciale?
Siamo un produttore professionale. Possiamo controllare il tuo ordine dall'inizio alla fine. Benvenuti a visitarci. Verremo a prendervi a Shenzhen.
Come posso ottenere un campione per testare la tua qualità?
I campioni sono gratuiti per te. Ci si aspetta che i nuovi clienti paghino il costo del corriere.
Qual è la tua quantità minima d'ordine?
Normalmente 100m. Tuttavia, il cavo è molto pesante. È meglio ordinare una quantità adeguata per evitare il costo elevato del trasporto. Il trasporto marittimo è l'opzione migliore.
Posso ottenere uno sconto?
Dipende dalla tua quantità. Possiamo fare uno sconto e coprire il trasporto. Si prega gentilmente di contattarci.
La tua azienda accetta produzione OEM?
Sì, possiamo stampare il nome della tua azienda e persino personalizzare la scheda di qualità per promuovere la tua azienda.
Per maggiori informazioni, non esitare a contattarci!
