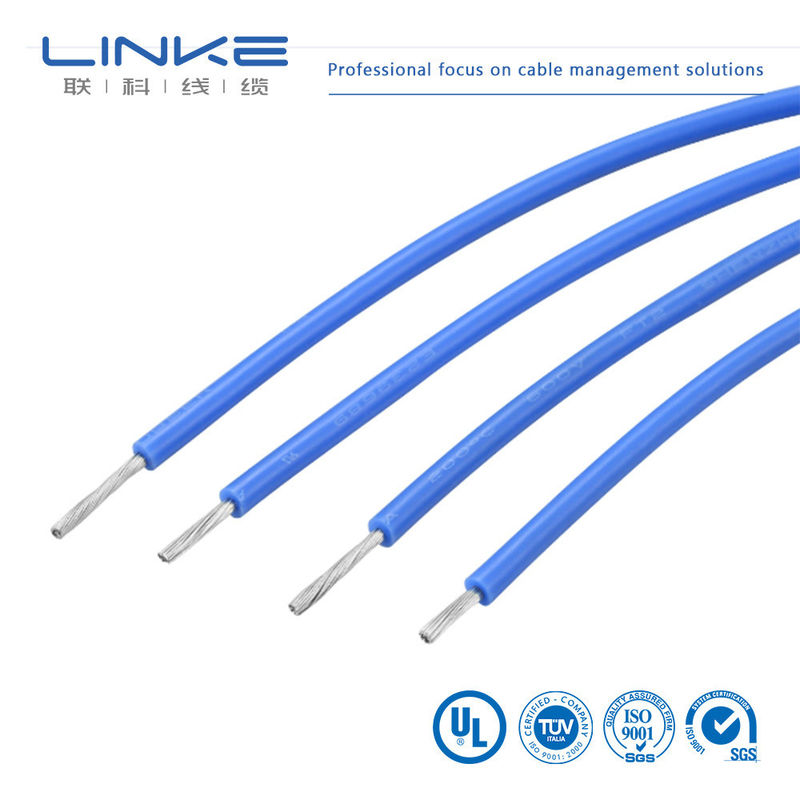

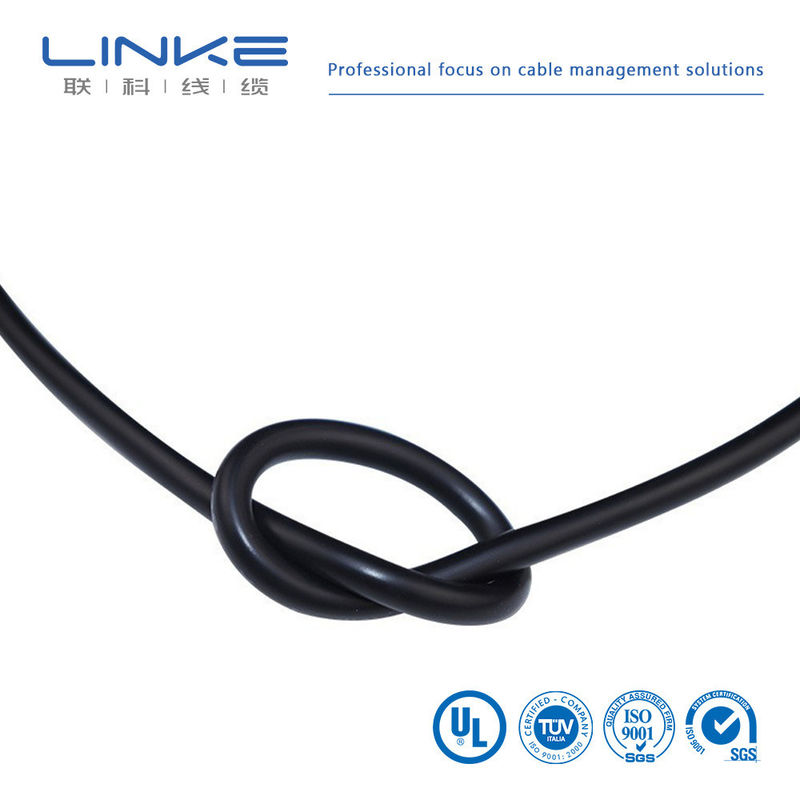

Cavo elettrico UL con guaina in TPE UL 21481 300 V
Specifiche del prodotto
Numero di stile UL:21481
Tensione nominale:300 V
Temperatura nominale:80 ℃
Standard:UL758/UL1581
Marcatura:E364879 AWM 21481 AWG VW-1 80℃ 300V C AWM IA 80℃ 300V FT1 Cavo di collegamento
Specifiche tecniche
| Dimensioni conduttore (AWG) |
Costruzione (N./mm) |
Diametro (mm) |
Spessore nominale (mm) |
Diametro (mm) |
Nucleo |
Scudo |
Tasso di scudo (%) |
Spessore nominale (mm) |
Diametro (mm) |
Massimo. Resistenza conduttore (Ω/KM) Rame nudo |
Massimo. Resistenza conduttore (Ω/KM) Rame stagnato |
| 26 |
7/0,16 |
0,48 |
0,38 |
1,30±0,10 |
2 |
Opzionale |
0,76 |
4,10±0,15 |
140 |
150 |
Nota:Le specifiche del cavo possono essere personalizzate

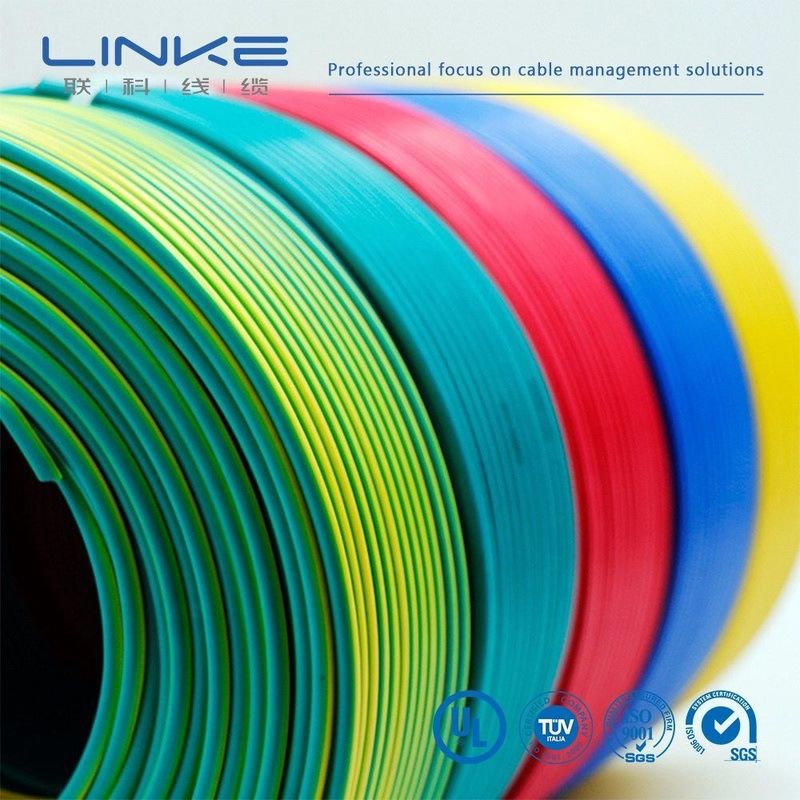

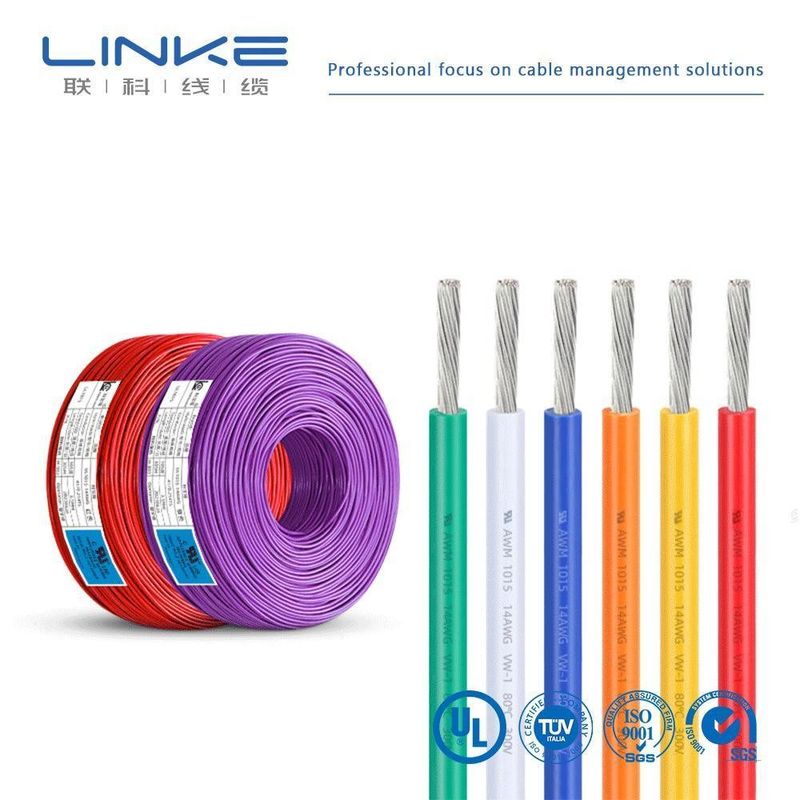

Colori disponibili
Nero, Marrone, Rosso, Arancione, Giallo, Verde, Blu, Viola, Grigio, Bianco, Giallo/Verde, Trasparente
Informazioni su Linke Cable
Linke Cable Technology Co., Ltd è un produttore leader di cavi in Cina con oltre 10 anni di esperienza in ricerca e sviluppo, produzione e commercializzazione di cavi di alta qualità. Siamo specializzati nella fornitura di soluzioni di cavi personalizzate in tutto il mondo.
Le nostre specializzazioni
- Cavi di ricarica per veicoli elettrici
- Cavi medici
- Cavi in silicone
- Cavi a molla
- Cavi intrecciati
- Cavi del gancio di traino
- Fili UL
- Cavi automobilistici
Garanzia di qualità
- 6 ingegneri di ricerca e sviluppo con oltre 10 anni di esperienza nella tecnologia dei cavi
- 10 specialisti del controllo qualità monitorano ogni fase della produzione
- Oltre 50 addetti alla produzione esperti
| Marca |
LINKE |
Sezione trasversale (mm²) |
0,01-500 mm² |
| Calibro del filo (AWG) |
[ad esempio, 24AWG, 28AWG] |
Conduttore |
Rame stagnato/rame nudo, in base alle esigenze del cliente |
| Materiale isolante |
PVC/TPU/Gomma siliconica/PE/PP/XLPE/Nylon/altro |
Materiale della giacca |
[PVC/PU/Gomma/Treccia/ecc.] |
| Certificazioni |
RoHS/REACH/UL/CE/IP68/ecc |
Lunghezza personalizzata |
[ad esempio, 1 m, 3 piedi, 5 m ±5% di tolleranza] |
| Tipo di cavo |
[Medico/Energia/Audio/Coassiale/Elettrico/Automotive/Immagazzinamento di energia//ecc.] |
Schermatura |
[Schermato/Non schermato/Schermo intrecciato] |
| Impedenza |
[ad esempio, 75 Ω (per cavi coassiali)] |
Stampa/Logo |
[Testo/Etichetta/Logo, max. 20 caratteri] |
| Raggio di piegatura |
[ad esempio, ≥5* diametro del cavo] |
Valutazione attuale |
[ad esempio, 5A] |
| Valutazione della tensione |
[ad esempio, 30 V CA/CC] |
Materiale del connettore |
[Placcato oro/Nichelato/Ottone/ecc.] |
| Connettori |
[ad esempio, USB tipo C, jack da 3,5 mm, RJ45] |
Giacca |
GOMMA XLPE o PE o PVC |
| Tempi di consegna |
7-14 giorni dopo la conferma dell'ordine |
Colori |
[Nero/Bianco/Rosso/Pantone personalizzato/ecc.] |
| temperatura |
Da meno -70℃ a 350℃(-70℃ ~ 350℃) |
Pacchetto |
Rotolo/scatola/piatto/personalizzato |
| Servizi di supporto |
cavo personalizzato, soluzioni end-to-end, compreso taglio preciso, crimpatura e installazione di capicorda (specificare il materiale, ad esempio rame/nichelato) |
Laboratorio Indipendente•Attrezzatura di prova completa•Controllo qualità completo
Testiamo ogni prodotto secondo standard rigorosi per garantire qualità superiore e prestazioni affidabili.
| NO. |
Articolo di prova |
Condizione di prova |
Requisito di prova |
Dati di prova |
Risultato |
| 1 |
Ispezione della struttura |
1. Rispettare la tabella delle dimensioni dei cavi2. Spessore minimo ≥ 80% dello spessore medio |
Rispettare la tabella delle dimensioni dei cavi |
Fare riferimento alla registrazione del test |
Passaggio |
| 2 |
Shock termico |
Avvolgere il campione su un'asta di ferro della dimensione specificata, collocarlo in un forno di invecchiamento alla temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione |
Nessuna crepa sulla superficie del campione |
Nessuna crepa |
Passaggio |
| 3 |
Deformazione termica |
1. Misurare lo spessore del campione (contrassegnare la posizione di misurazione)2. Posizionare il campione e il dispositivo di prova nel forno di invecchiamento per preriscaldarlo alla temperatura specificata per 1 ora3. Collocare il campione sotto pressione nella colonna del dispositivo di prova per 1 ora4. Rimisurare lo spessore del campione nella stessa posizione |
1. Il campione non deve essere rotto dalla colonna di pressione o esporre il conduttore2. Riduzione dello spessore ≤ 50% |
Fare riferimento alla registrazione del test |
Passaggio |
| 4 |
FT2 |
Applicare una volta una fiamma standard ad un'altezza di 125 mm |
1. La fiamma non deve propagarsi lungo la sua lunghezza2. La fiamma non deve diffondersi ai materiali infiammabili vicini |
Fare riferimento alla registrazione del test |
Passaggio |
| 5 |
Invecchiamento |
1. Prendere cinque spezzoni di guaina2 lunghi 200 mm. Collocare i campioni nel forno di invecchiamento a 158 ℃ per 168 ore3. Dopo aver prelevato i campioni, riporli a temperatura ambiente a 23±5℃ per 16 ore, quindi testare l'allungamento alla rottura e la resistenza alla trazione |
1. Allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento2. Resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm², resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento |
Fare riferimento alla registrazione del test |
Passaggio |
| 6 |
Curva Fredda |
Conservare il campione in una scatola a bassa temperatura alla temperatura specificata per 4 ore, avvolgere il campione su un'asta di ferro della dimensione specificata con giri specificati, completare l'avvolgimento entro 30 secondi dopo aver estratto il campione dalla scatola a bassa temperatura |
Nessuna crepa sulla superficie del campione |
Nessuna crepa |
Passaggio |
| 7 |
Resistenza del conduttore |
Misurare la resistenza del conduttore centrale da un metro con un misuratore di resistenza CC |
A 20℃, resistenza di 8AWG ≤ 2,23Ω/km |
Fare riferimento alla registrazione del test |
Passaggio |
Linke Cable Technology (DongGuan) Co. Ltd. si concentra su ricerca e sviluppo e
fornire soluzioni professionali al Cable&Wire, in particolare per il
diversi clienti del settore. Contiene:
Cavo robot umanoide,
Cavo di alimentazione/cavo dati AI,
Cavo a semiconduttore/cavo automatico industriale,
Cavo del sensore,
Nuovo cavo energia,
Filo medico di bellezza,
Cavo metallico dell'UL,
Linke Cable ha capacità di sviluppo prodotto diversificate e capacità tecniche per supportare diversificati
esigenze del cliente. Abbiamo ottenuto la seguente autorizzazione del prodotto:UL 758,CCC,RoHS,PORTATA,CE; Noi
hanno ottenuto il seguente sistema di gestione della qualità:ISO9001-2015(Tutti i prodotti); ISO 13485
(Apparecchi e strumenti medici),IATF 16949(Industria automobilistica)
