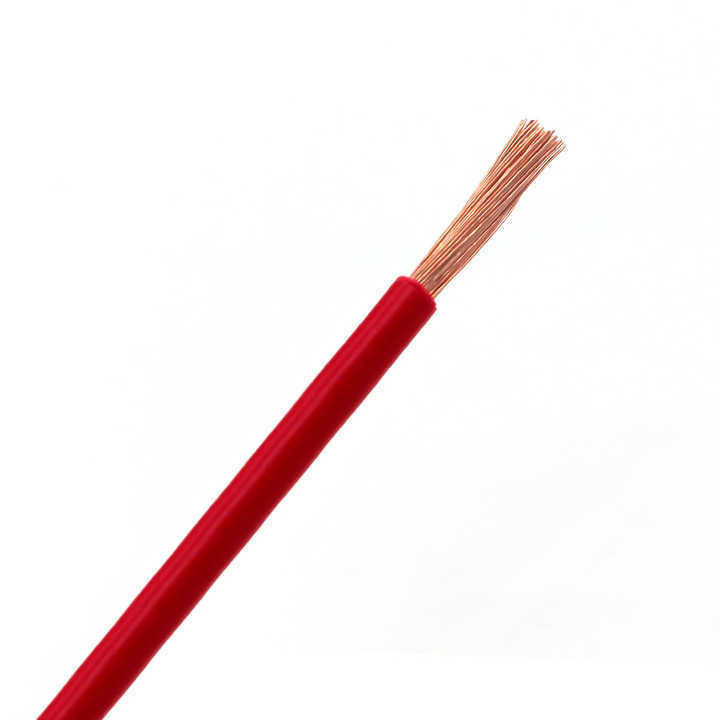

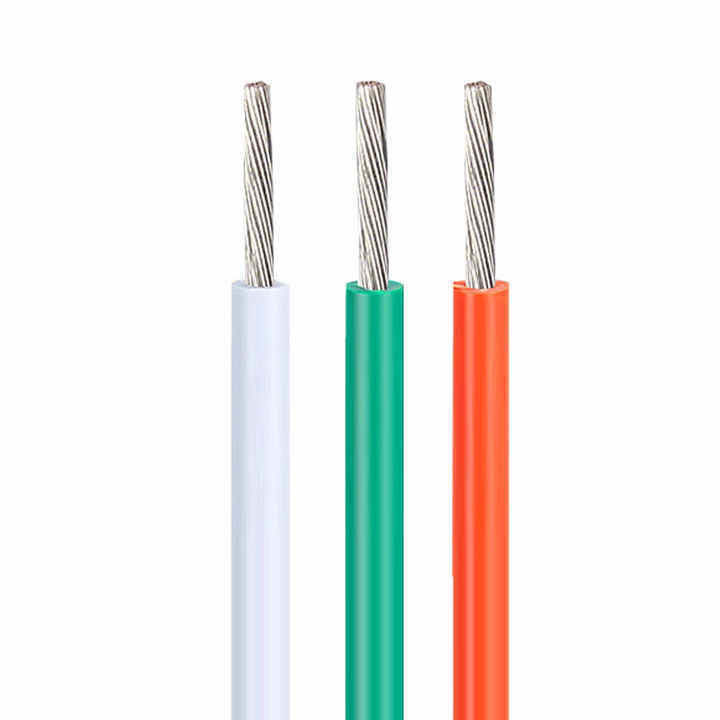

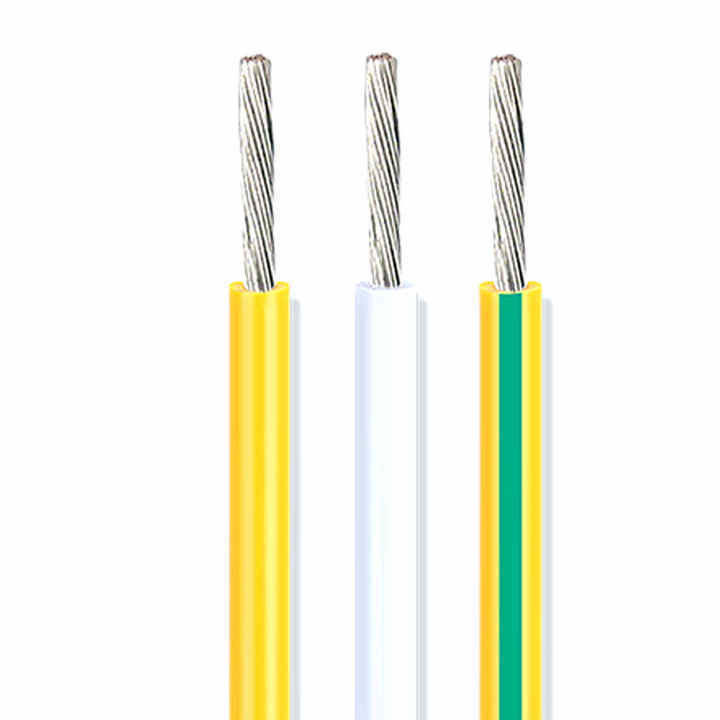

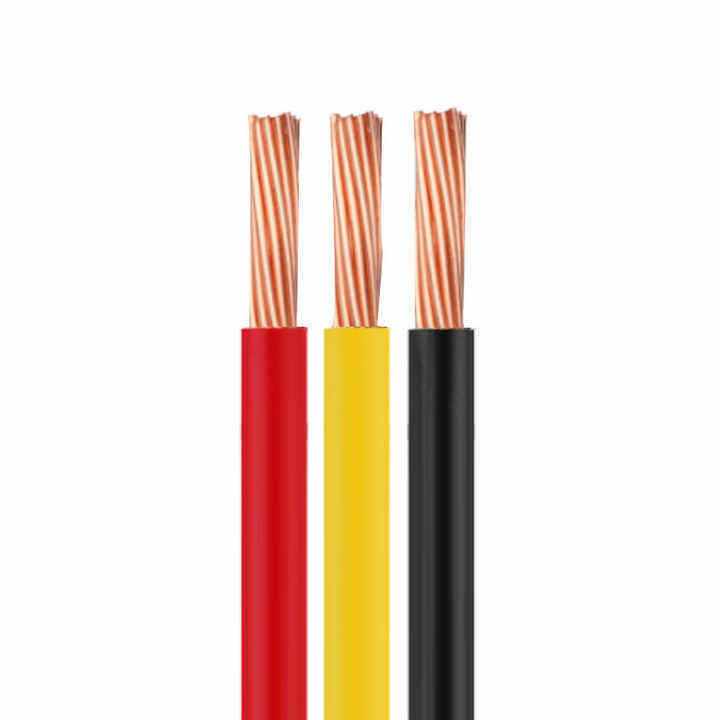

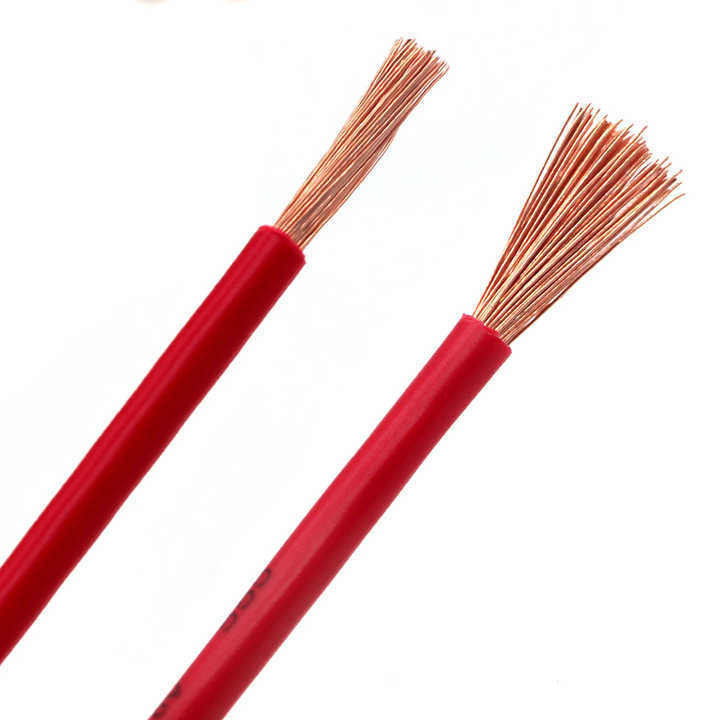

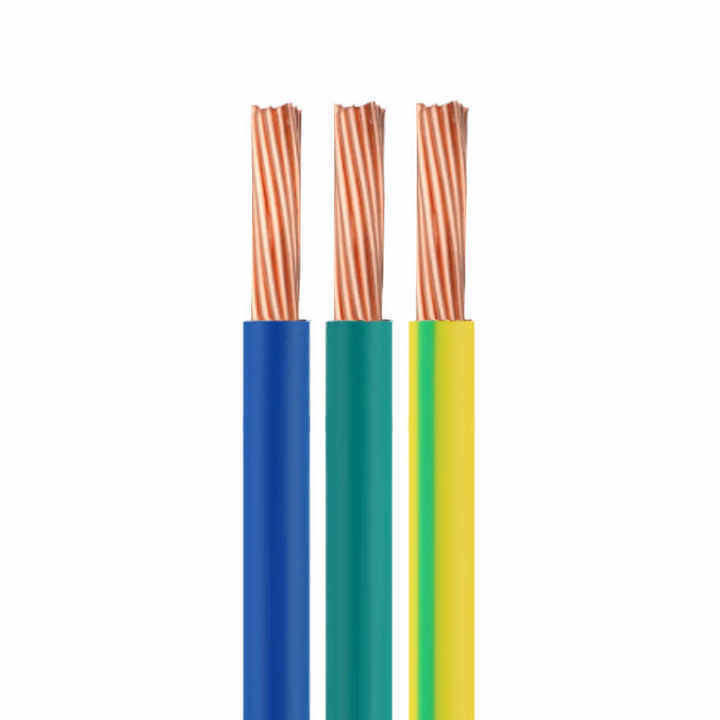

UL10269#24AWG Cavo elettronico ad alta tensione 1000V con isolamento in rame stagnato e XLPE per nuovi sistemi di accumulo di energia

1. Rispettare la tabella delle dimensioni dei cavi

2. Spessore minimo ≥ 80% dello spessore medio

Avvolgere il campione su un'asta di ferro della dimensione specificata, collocarlo in un forno di invecchiamento alla temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione

1. Misurare lo spessore del campione (contrassegnare la posizione di misurazione)

2. Posizionare il campione e il dispositivo di prova nel forno di invecchiamento per preriscaldarlo alla temperatura specificata per 1 ora

3. Posizionare il campione sotto pressione nella colonna del dispositivo di prova per 1 ora

4. Misurare nuovamente lo spessore del campione nella stessa posizione

1. Il campione non deve essere rotto dalla colonna di pressione o esporre il conduttore

2. Riduzione dello spessore ≤ 50%

Applicare una volta una fiamma standard ad un'altezza di 125 mm

1. La fiamma non deve propagarsi lungo la sua lunghezza

2. La fiamma non deve diffondersi ai materiali infiammabili vicini

1. Prendere cinque spezzoni di guaina lunghi 200 mm

2. Collocare i campioni nel forno di invecchiamento a 158 ℃ per 168 ore

3. Dopo aver prelevato i campioni, riporli a temperatura ambiente di 23±5℃ per 16 ore, quindi testare l'allungamento alla rottura e la resistenza alla trazione

1. Allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento

2. Resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm², resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento

Conservare il campione in una scatola a bassa temperatura alla temperatura specificata per 4 ore, avvolgere il campione su un'asta di ferro della dimensione specificata con giri specificati, completare l'avvolgimento entro 30 secondi dopo aver estratto il campione dalla scatola a bassa temperatura

Misurare la resistenza del conduttore centrale da un metro con un misuratore di resistenza CC
