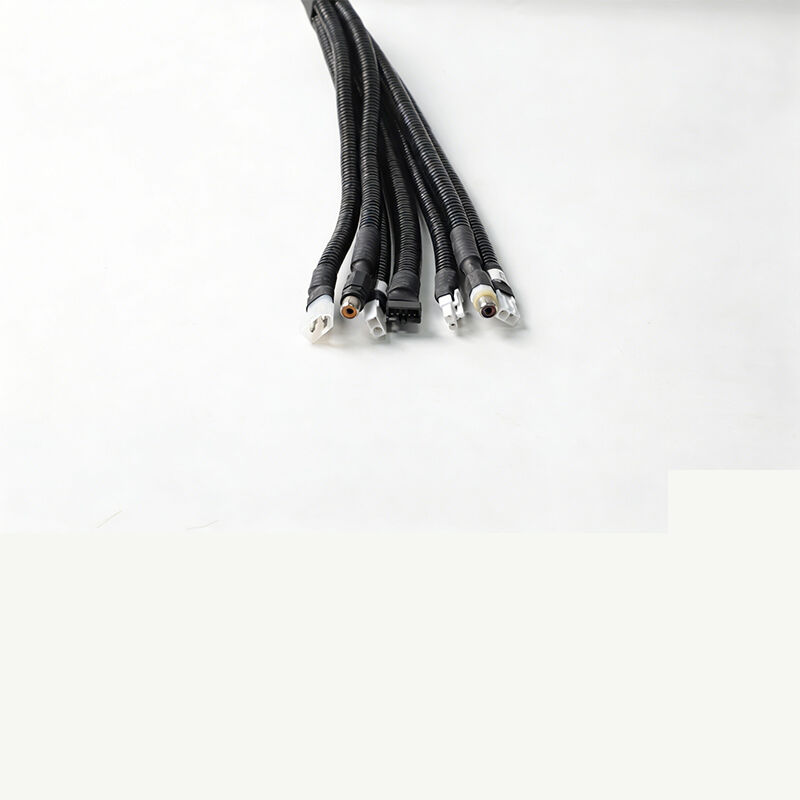

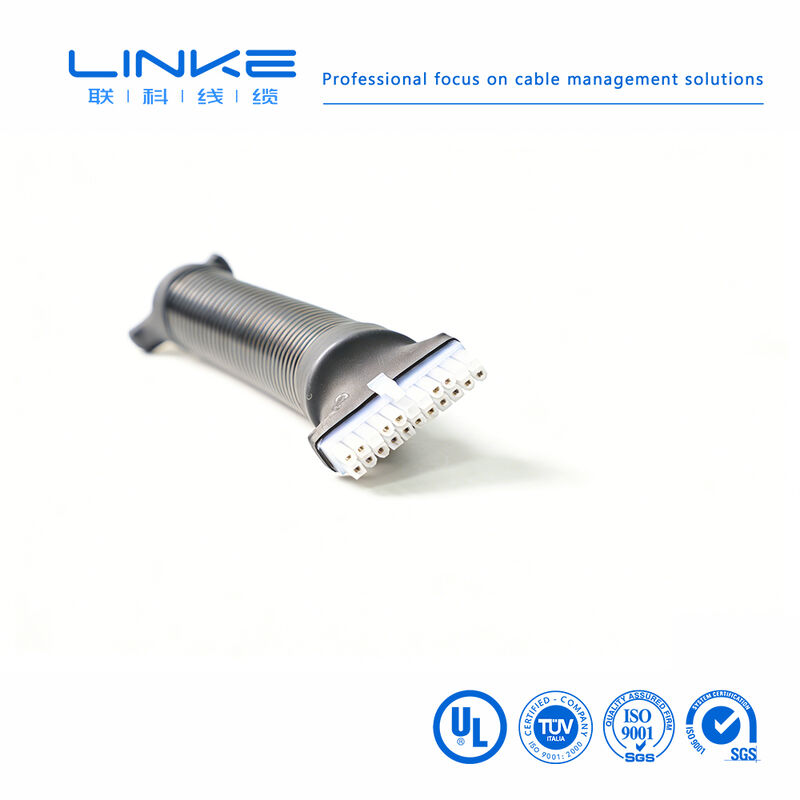

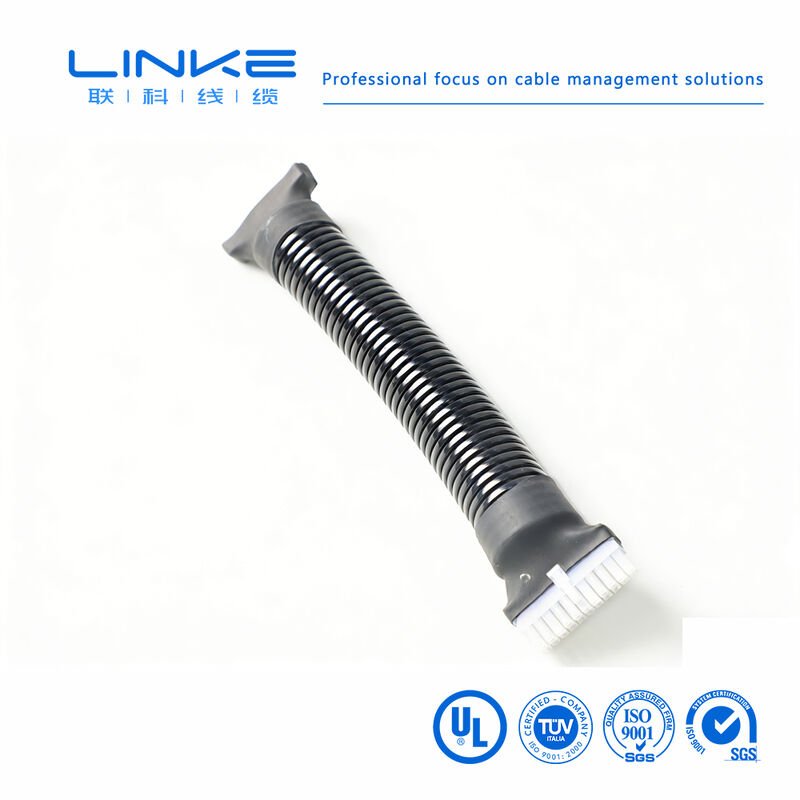

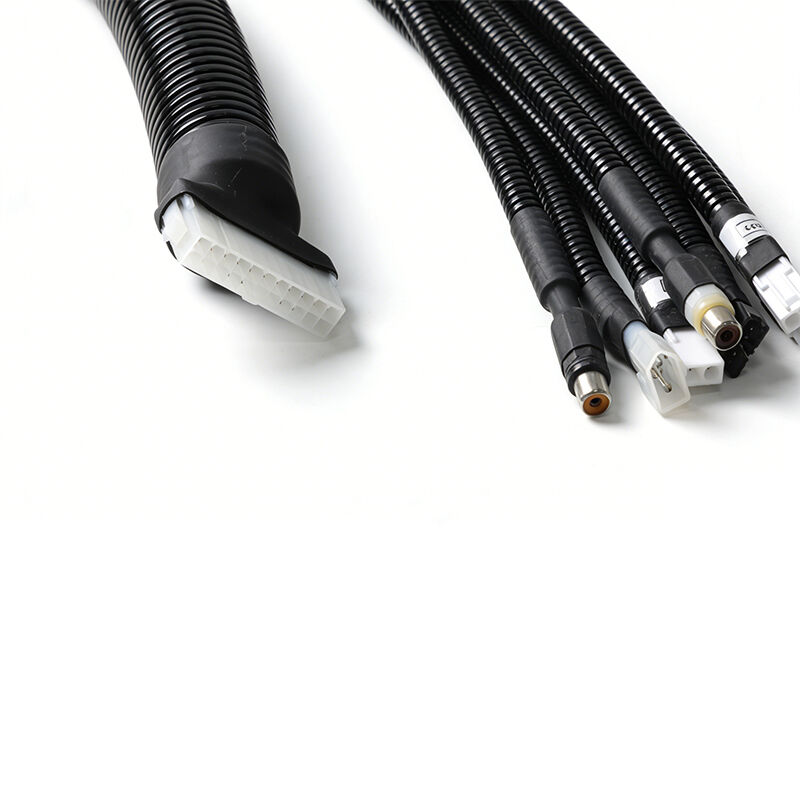

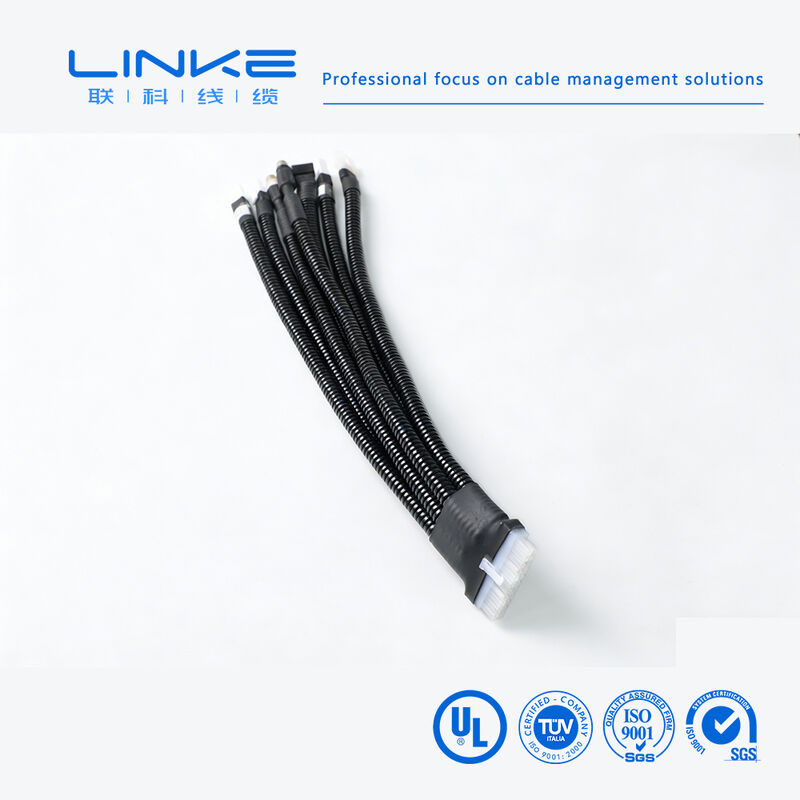

Assemblaggio di cavi elettrici personalizzati

- No, no, no, no.

Articolo di prova

Condizione di prova

Requisito di prova

Dati di prova

Risultato

1

Ispezione delle strutture

1. rispettare la tabella delle dimensioni del filo2. spessore minimo ≥ 80% dello spessore medio

Rispetto della tabella delle dimensioni del filo

Riferimento al registro di prova

Passaggio

2

Shock termico

Avvolgere il campione su una barra di ferro di dimensioni specificate, metterlo in un forno di invecchiamento a temperatura specificata per 1 ora, raffreddare il campione a temperatura ambiente per almeno 30 minuti, quindi osservare il campione

Nessuna crepa sulla superficie del campione

Nessuna crepa

Passaggio

3

Deformazione da calore

1. Misurare lo spessore del campione (marcare la posizione di misura) 2. Mettere il campione e l'apparecchio di prova nel forno di invecchiamento per pre riscaldarli a temperatura specificata per 1 ora3.Mettere il campione sotto la colonna di pressione dell'apparecchio di prova per 1 ora4. Ri-misurare lo spessore del campione nella stessa posizione

1. il campione non deve essere spaccato da una colonna di pressione o da un conduttore esposto2. riduzione dello spessore ≤ 50%

Riferimento al registro di prova

Passaggio

4

FT2

Applicare una fiamma standard ad un'altezza di 125 mm una volta

1La fiamma non deve diffondersi lungo la sua lunghezza.

Riferimento al registro di prova

Passaggio

5

Invecchiamento

1. Prendere cinque sezioni di involucro di 200 mm di lunghezza2. Mettere i campioni nel forno di invecchiamento a 158°C per 168 ore3. Dopo averli prelevati, mettere a temperatura ambiente 23±5°C per 16 ore.testare poi l'allungamento alla rottura e la resistenza alla trazione

1. allungamento prima dell'invecchiamento ≥ 300%, allungamento dopo l'invecchiamento ≥ 80% di quello prima dell'invecchiamento2. resistenza alla trazione prima dell'invecchiamento > 1,41 kg/mm2, resistenza alla trazione dopo l'invecchiamento ≥ 80% di quella prima dell'invecchiamento

Riferimento al registro di prova

Passaggio

6

Cold Bend

Conservare il campione in una scatola a bassa temperatura a una temperatura specificata per 4 ore, il campione di vento su una barra di ferro di dimensioni specificate con giri specificati,avvolgimento completo entro 30 secondi dopo il prelievo del campione dalla scatola a bassa temperatura

Nessuna crepa sulla superficie del campione

Nessuna crepa

Passaggio

7

Resistenza del conduttore

Misurare la resistenza del conduttore di un metro con un contatore di resistenza CC

A 20°C, resistenza di 8AWG ≤ 2,23Ω/km

Riferimento al registro di prova

Passaggio
